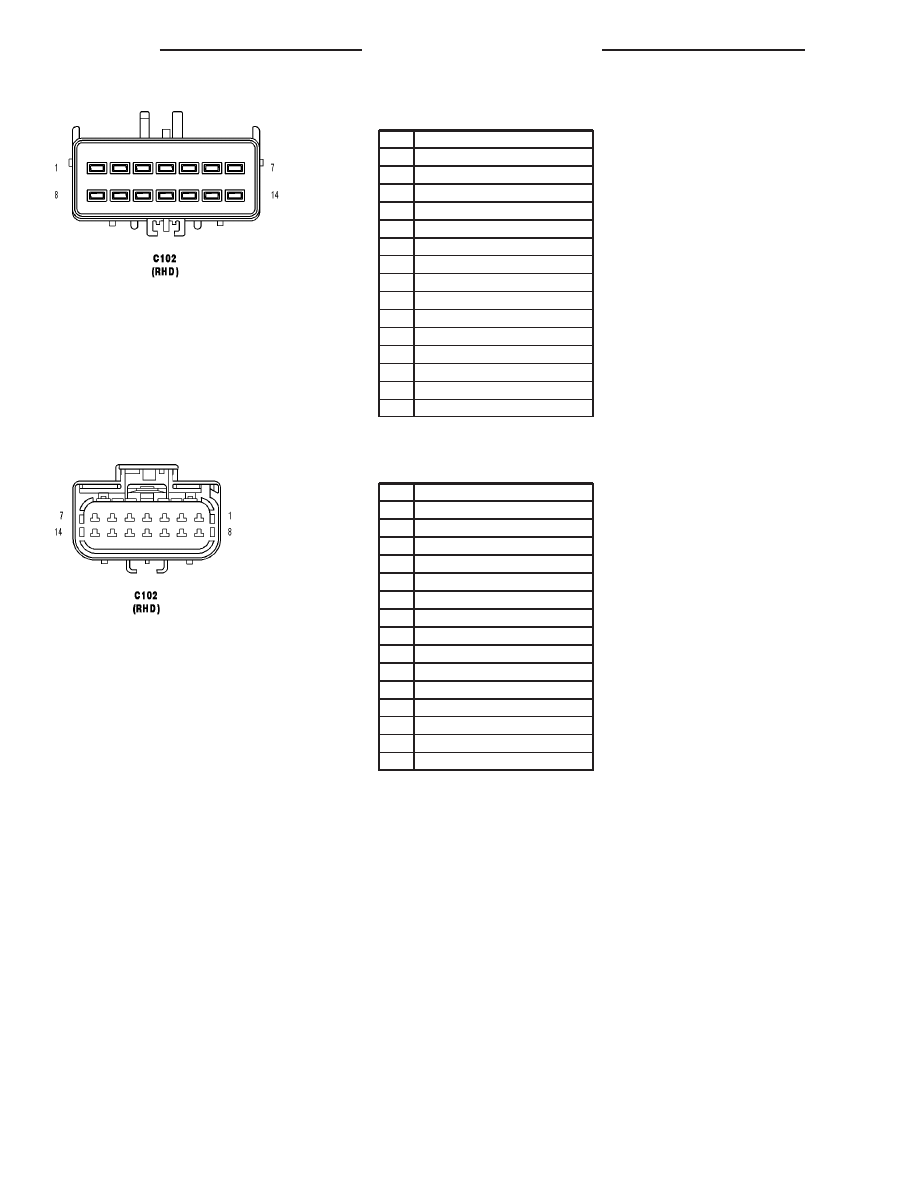

C102 (RHD) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

-

2

-

3

K392 18BR/WT (DIESEL)

3

N1 18DG/OR (GAS)

4

B1 18DG/DB

5

B2 18DG/LB

6

K900 20DB/DG

7

-

8

L78 18WT/OR

9

K106 20VT/LB (GAS)

10

K107 20VT/WT (GAS)

11

B3 18DG/YL

12

B4 18LG/GY

13

-

14

A100 14RD/VT

C102 (RHD) - LT GRAY (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

N1 18DB/OR

3

K392 18BR/WT

4

B1 20DG/DB

5

B2 20DG/LB

6

K900 20DB/DG

7

-

8

L78 18WT/OR

9

K106 20VT/LB

10

K107 20VT/WT

11

B3 20DG/YL

12

B4 20LG/GY

13

-

14

A100 14RD/VT

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

KJ

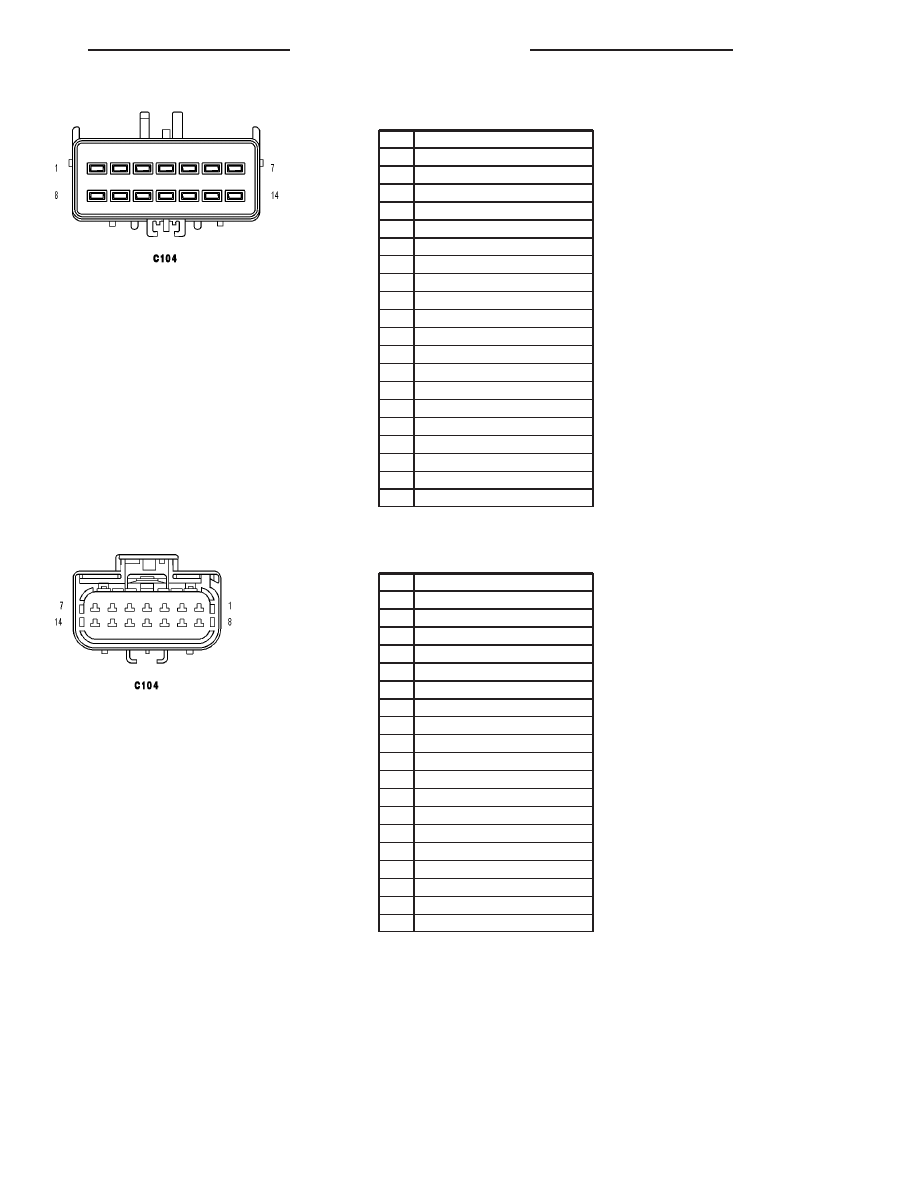

C104 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

T515 20YL/DB (A/T)

2

G18 20OR/VT (DIESEL)

2

F142 16PK/GY (GAS)

3

C13 20LB/OR (DIESEL)

3

A142 14RD/OR (GAS)

4

T16 16YL/OR (A/T)

4

T141 20YL/OR (DIESEL M/T)

5

D25 20WT/VT

6

B15 20DG/WT (DIESEL)

6

D16 20WT/OR (GAS A/T)

7

D64 20WT/LB (DIESEL)

8

D65 20WT/LG (DIESEL)

9

L50 18WT/TN (DIESEL)

10

T26 20DG/OR (GAS M/T)

11

C115 20DB

12

K900 20DB/DG (EXCEPT DIESEL LHD)

13

N201 20DB/LG (DIESEL)

13

C20 20DB/YL (GAS)

14

K132 20DB/LB (DIESEL)

14

C3 18DB/YL (GAS)

C104 - (INJECTOR SIDE)

CAV

CIRCUIT

1

T515 20YL/DB (A/T)

2

G18 20OR/VT (DIESEL)

2

F142 16PK/GY (GAS)

3

C13 20LB/OR (DIESEL)

3

A142 14RD/OR (GAS)

4

T16 16YL/OR (A/T)

5

D25 20WT/VT (EXCEPT ESP)

6

D16 20WT/OR (A/T GAS)

6

B15 20DG/WT (DIESEL)

7

D64 20WT/LB (DIESEL)

8

D65 20WT/LG (DIESEL)

9

L50 18WT/TN (DIESEL)

10

Z131 20BK/DG

11

C115 20DB

12

K900 20DB/DG

13

N201 20DB/LG (DIESEL)

13

C20 20DB/YL (GAS)

14

K132 20DB/LB (DIESEL)

14

C3 18DB/YL (GAS)

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17

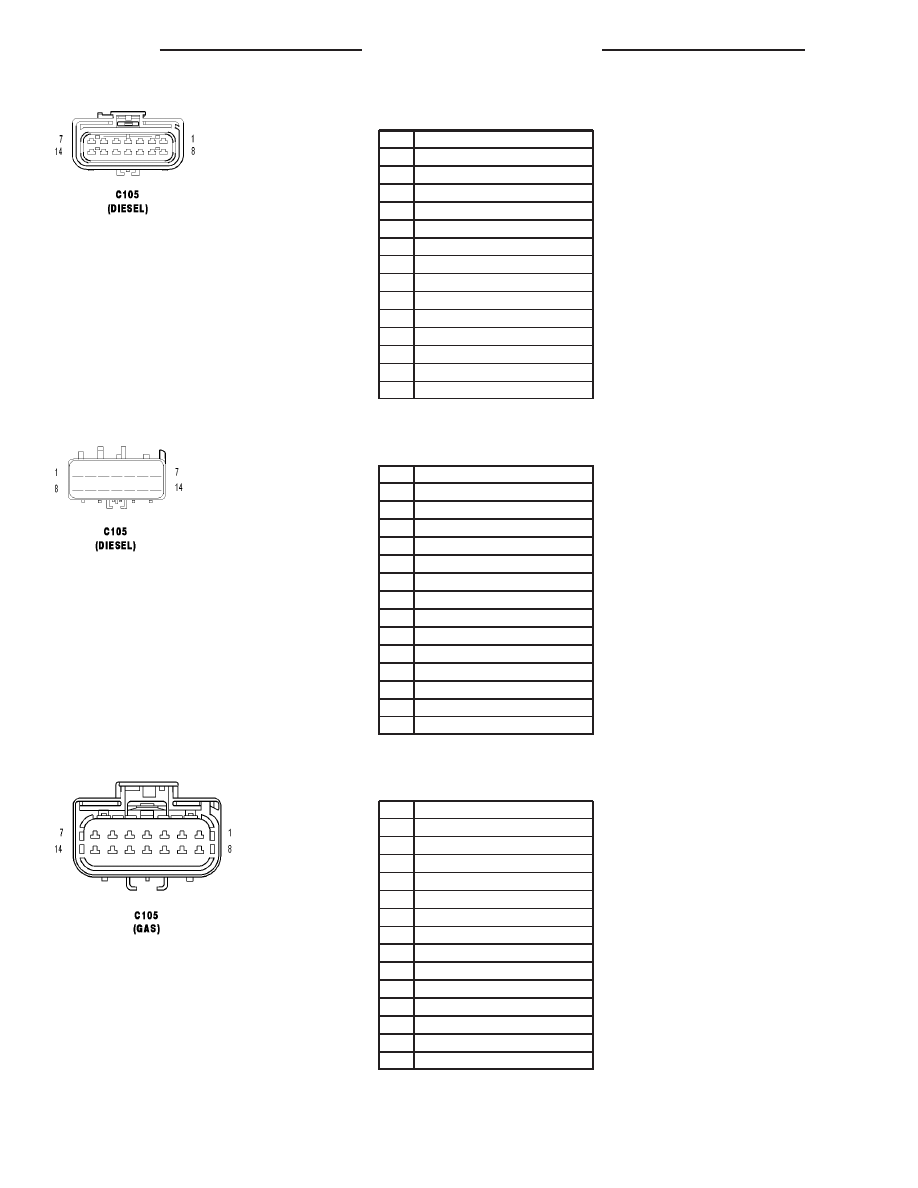

C105 (DIESEL) - (ENGINE SIDE)

CAV

CIRCUIT

1

K342 20BR/WT

2

D21 20WT/GY

3

L10 20WT/GY

4

G31 20VT/OR

5

K167 20BR/YL

6

F1 20PK/WT

7

F26 20PK/OR

8

V38 20VT/OR

9

K23 20BR/WT

10

Z11 20BK/LG

11

Z11 20BK/LG

12

T6 20DG (A/T)

13

K347 20BR/PK

14

K302 20BR/WT

C105 (DIESEL) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K342 20BR/WT

2

D21 20WT/GY

3

L10 20WT/GY

4

G31 20VT/OR

5

K167 20BR/YL

6

F1 20PK/WT

7

F26 20PK/OR

8

V38 20VT/OR

9

K23 20BR/WT

10

Z11 20BK/LG

11

Z11 20BK/LG

12

T6 20DG (A/T)

13

K347 20BR/PK

14

K302 20BR/WT

C105 (GAS) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

D20 20WT/LG

2

D21 20WT/GY

3

L10 20WT/GY

4

-

5

A209 18RD

6

F1 20PK/WT

7

F26 20PK/OR

8

-

9

-

10

Z11 20BK/LG

11

Z11 20BK/LG

12

T6 20DG (A/T)

13

-

14

-

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

KJ

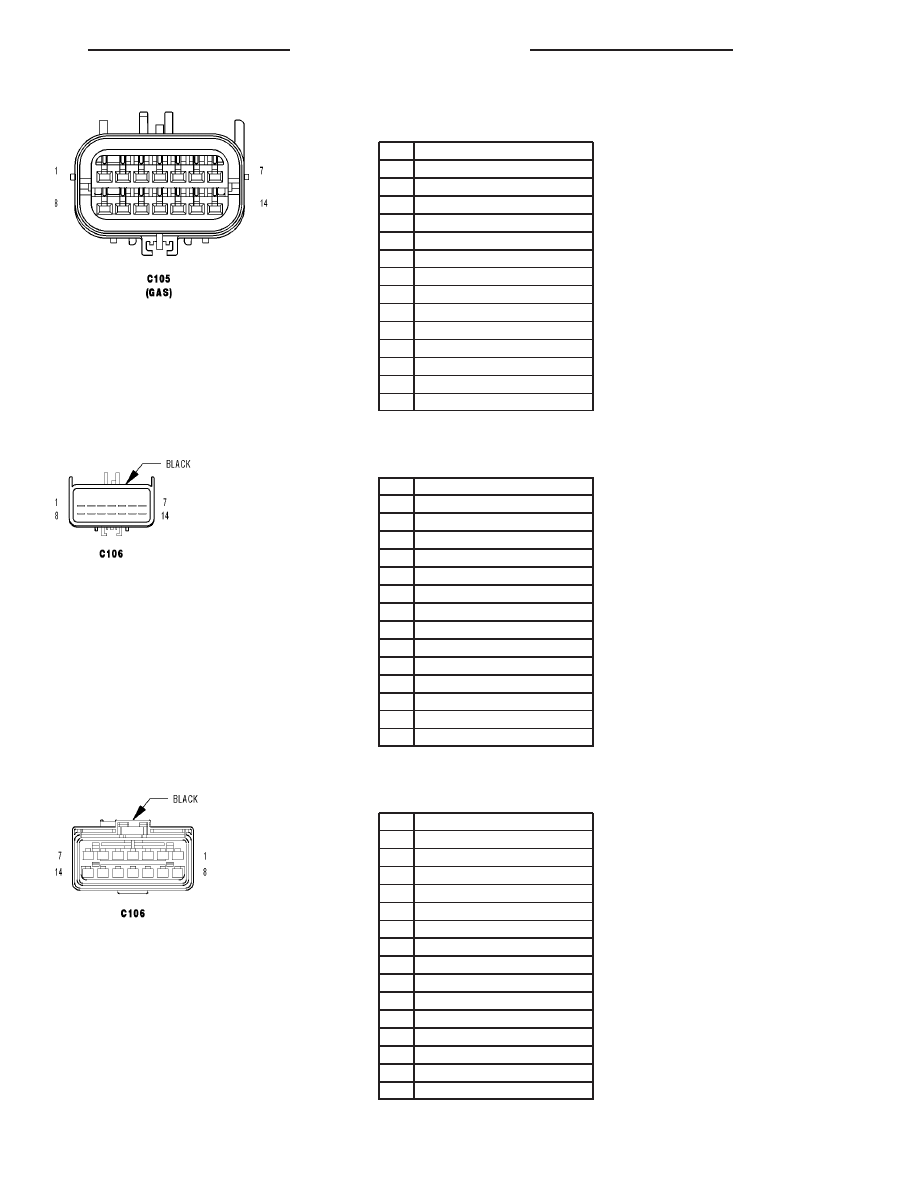

C105 (GAS) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

D20 20WT/LG

2

D21 20WT/GY

3

L10 20WT/GY

4

G31 20VT/OR

5

A209 18RD

6

F1 20PK/WT

7

F26 20PK/OR

8

-

9

B22 18DG/YL

10

Z11 20BK/LG

11

Z11 20BK/LG

12

T6 20DG (A/T)

13

-

14

-

C106 - BLACK (GOR SIDE)

CAV

CIRCUIT

1

Z932 16BK

2

Z931 16BK

3

K900 20DB/DG

4

L77 18PK/RD (HEADLAMP LEVELING)

5

G31 20VT/OR

6

L43 18WT/DB

7

L34 18WT/GY

8

L33 18WT/LG

9

L78 18WT/OR (HEADLAMP LEVELING)

10

L44 18WT/TN

11

L89 16WT/YL

12

L13 18WT/YL

13

-

14

-

C106 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

Z932 16BK

2

Z931 16BK

3

K900 20DB/DG

3

K300 20BR (ABS)

4

L77 18PK/RD

5

G31 20VT/OR

6

L43 18WT/DB

7

L34 18WT/GY

8

L33 18WT/LG

9

L78 18WT/OR

10

L44 18WT/TN

11

L89 16WT/YL

12

L13 18WT/YL

13

-

14

-
