Jeep Liberty KJ. Manual - part 412





Component

Page

Speaker-Left Front Door (Premium) . . . . . 8W-80-99
Speaker-Left Rear Door (Premium) . . . . 8W-80-100
Speaker-Right Front Door (Base) . . . . . . 8W-80-100
Speaker-Right Front Door (Premium) . . . 8W-80-100
Speaker-Right Rear Door (Premium) . . . 8W-80-100
Switch-A/C-Low Pressure . . . . . . . . . . . . 8W-80-101
Switch-Backup Lamp (M/T) . . . . . . . . . . 8W-80-101
Switch-Clutch Interlock (M/T) . . . . . . . . 8W-80-101
Switch-Door Lock-Left (Except Base) . . . 8W-80-101
Switch-Door Lock-Right (Except Base) . . 8W-80-101
Switch-ESP . . . . . . . . . . . . . . . . . . . . . . . 8W-80-102
Switch-Flip-Up Glass Ajar . . . . . . . . . . . 8W-80-102
Switch-Flip-Up Glass Release . . . . . . . . . 8W-80-102
Switch-Hazard/Combination Flasher . . . 8W-80-102
Switch-Headlamp Leveling (Export) . . . . 8W-80-103
Switch-Heated Seat-Driver (Highline) . . 8W-80-103
Switch-Heated Seat-Passenger

(Highline) . . . . . . . . . . . . . . . . . . . . . . 8W-80-103

Switch-Hood Ajar (Except Base) . . . . . . . 8W-80-103
Switch-Ignition . . . . . . . . . . . . . . . . . . . . 8W-80-104
Switch-Lightbar (Renegade) . . . . . . . . . . 8W-80-104
Switch-Mirror (Except Base) . . . . . . . . . . 8W-80-104
Switch-Multifunction C1 . . . . . . . . . . . . . 8W-80-105
Switch-Multifunction C2 . . . . . . . . . . . . . 8W-80-105
Switch-Oil Pressure (Gas) . . . . . . . . . . . . 8W-80-105

Component

Page

Switch-Park Brake . . . . . . . . . . . . . . . . . 8W-80-105
Switch-Power Window-Master . . . . . . . . 8W-80-106
Switch-Power Window-Rear . . . . . . . . . . 8W-80-106
Switch-Red Brake Warning Indicator . . . 8W-80-106
Switch-Remote Radio-Left (Premium) . . . 8W-80-106
Switch-Remote Radio-Right (Premium) . 8W-80-107
Switch-Seat Belt-Driver . . . . . . . . . . . . . 8W-80-107
Switch-Seat-Driver (Midline/Highline) . . 8W-80-107
Switch-Seat-Passenger (Midline/

Highline) . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Switch-Speed Control-Left (Except

Base) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Switch-Speed Control-Right (Except

Base) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Switch-Stop Lamp . . . . . . . . . . . . . . . . . 8W-80-108
Switch-Sunroof . . . . . . . . . . . . . . . . . . . . 8W-80-109
Switch-Washer Fluid Level . . . . . . . . . . . 8W-80-109
Transducer-A/C Pressure . . . . . . . . . . . . 8W-80-109
Transponder-Tire Pressure-Left Front . . 8W-80-109
Transponder-Tire Pressure-Right Front . 8W-80-110
Transponder-Tire Pressure-Right Rear . . 8W-80-110
Valve-EGR Air Flow Control (Diesel) . . . 8W-80-110
Wiring-Trailer Tow . . . . . . . . . . . . . . . . . 8W-80-110

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

KJ

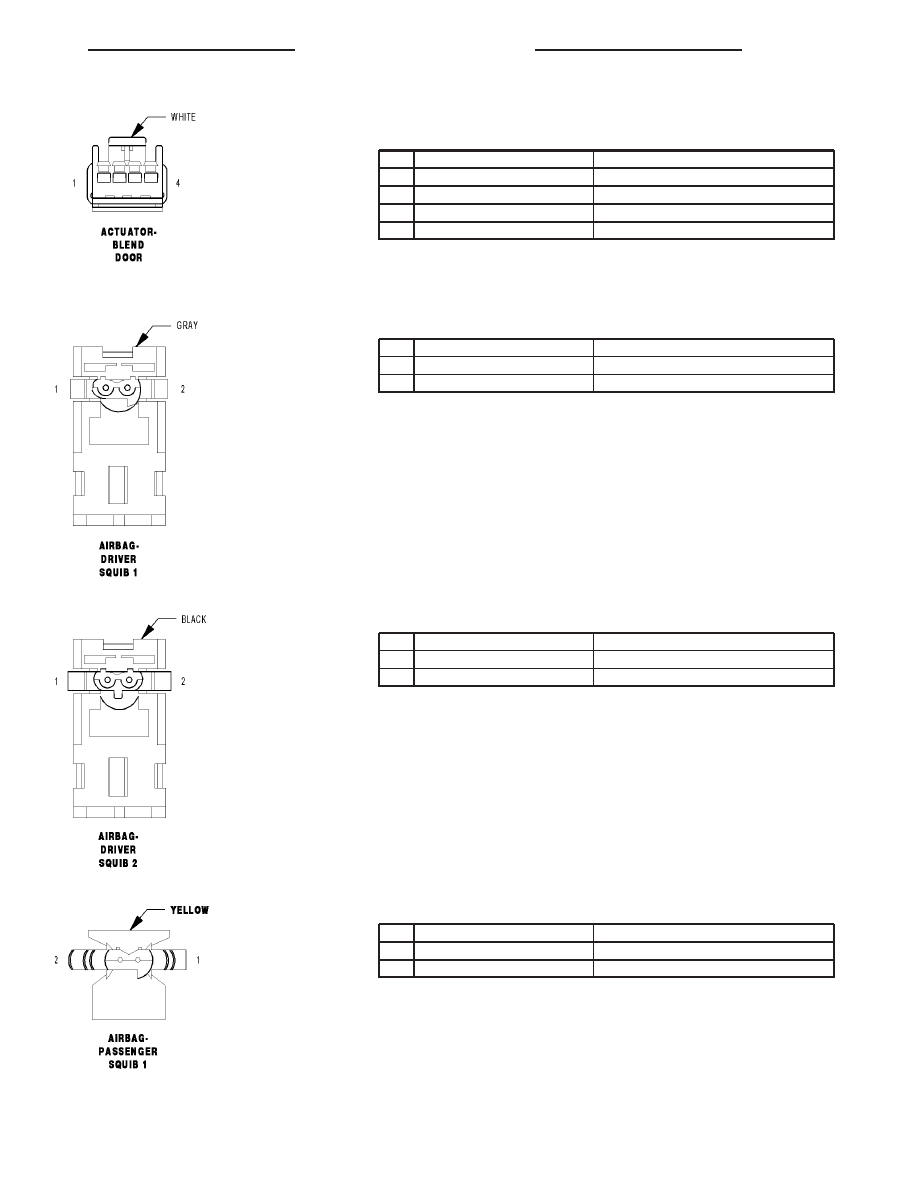

ACTUATOR-BLEND DOOR - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z945 18BK

GROUND

2

C35 20LB/OR

MODE DOOR DRIVER (A)

3

F302 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

-

-

AIRBAG-DRIVER SQUIB 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

AIRBAG-DRIVER SQUIB 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

AIRBAG-PASSENGER SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

2

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

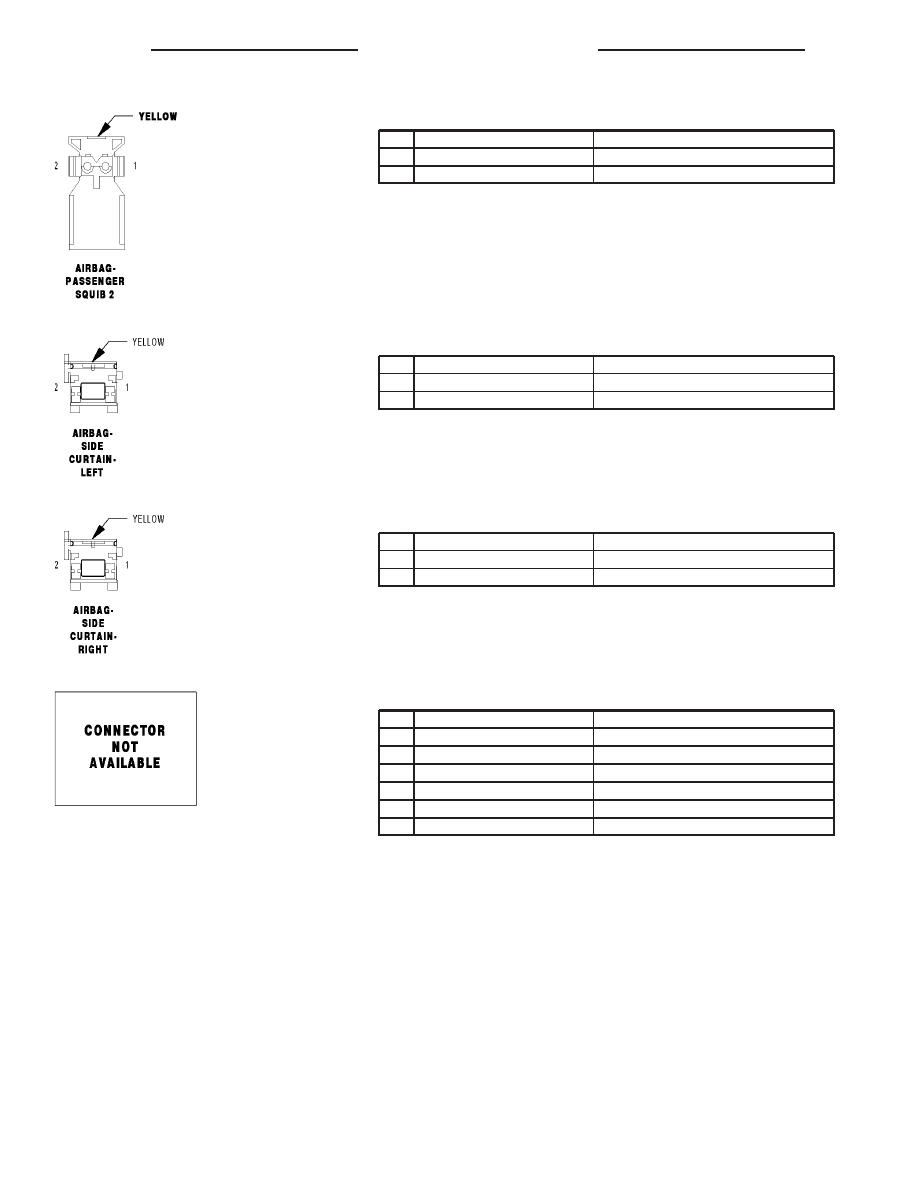

AIRBAG-PASSENGER SQUIB 2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R62 20OR/YL

PASSENGER SQUIB 2 LINE 2

2

R64 20TN/YL

PASSENGER SQUIB 2 LINE 1

AIRBAG-SIDE CURTAIN-LEFT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/BR

LEFT CURTAIN SQUIB 1 LINE 2

2

R3 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

AIRBAG-SIDE CURTAIN-RIGHT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R2 20WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

2

R4 20OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

ASSEMBLY-EXHAUST GAS RECIRCULATION VALVE (DIESEL) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

K347 20BR/PK

FUSED ASD RELAY OUTPUT

2

-

-

3

-

-

4

-

-

5

K35 20DB/VT

EGR SOLENOID CONTROL

6

-

-

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

KJ

ASSEMBLY-HEATED SEAT-LEFT (HIGHLINE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F99 16RD/WT

DRIVER HEATED SEAT FEED

2

Z849 16BK/WT

GROUND

3

P86 20PK/BK

HEATED SEAT TEMPERATURE SENSOR SIGNAL

4

P141 20TN/LB

DRIVER HEATED SEAT TEMPERATURE SENSOR
GROUND

ASSEMBLY-HEATED SEAT-RIGHT (HIGHLINE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F98 16RD/WT

PASSENGER HEATED SEAT FEED

2

Z849 16BK/WT

GROUND

3

P86 20PK/BK

HEATED SEAT TEMPERATURE SENSOR SIGNAL

4

P142 20TN/DB

PASSENGER HEATED SEAT TEMPERATURE SENSOR
GROUND

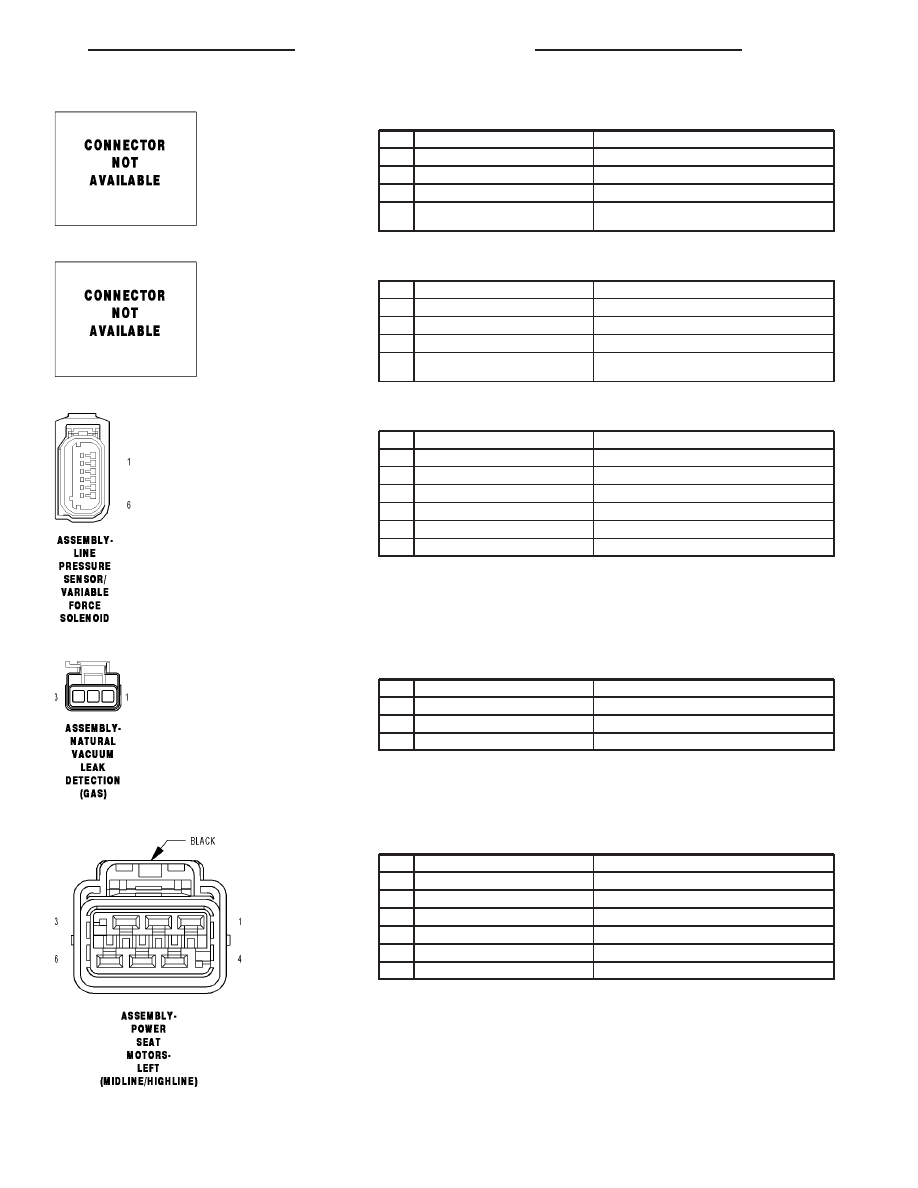

ASSEMBLY-LINE PRESSURE SENSOR/VARIABLE FORCE SOLENOID - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F856 20YL/PK

5 VOLT SUPPLY

3

T38 20YL/BR

LINE PRESSURE SENSOR SIGNAL

4

K900 20DB/DG

SENSOR GROUND

5

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

6

T118 18YL/GY

PRESSURE CONTROL SOLENOID CONTROL

ASSEMBLY-NATURAL VACUUM LEAK DETECTION (GAS) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z201 18BK

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

ASSEMBLY-POWER SEAT MOTORS-LEFT (MIDLINE/HIGHLINE) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

P11 14YL/WT

DRIVER SEAT REAR UP DRIVER

2

P13 14RD/WT

DRIVER SEAT REAR DOWN DRIVER

3

P19 14YL/LG

DRIVER SEAT FRONT UP DRIVER

4

P21 14RD/LG

DRIVER SEAT FRONT DOWN DRIVER

5

P17 14RD/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

6

P15 14YL/LB

DRIVER SEAT HORIZONTAL FORWARD DRIVER

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7
