B1D23, B1D2F–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MOD-
ULE (CONTINUED)

4.

CHECK THE (P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT FOR A SHORT TO THE (Z911)
GROUND CIRCUIT OR THE (P74) PASSENGER MIRROR HORIZONTAL DRIVER CIRCUIT FOR A SHORT
TO THE (Z908) GROUND CIRCUIT

For the Driver Memory Mirror System, proceed as follows:

•

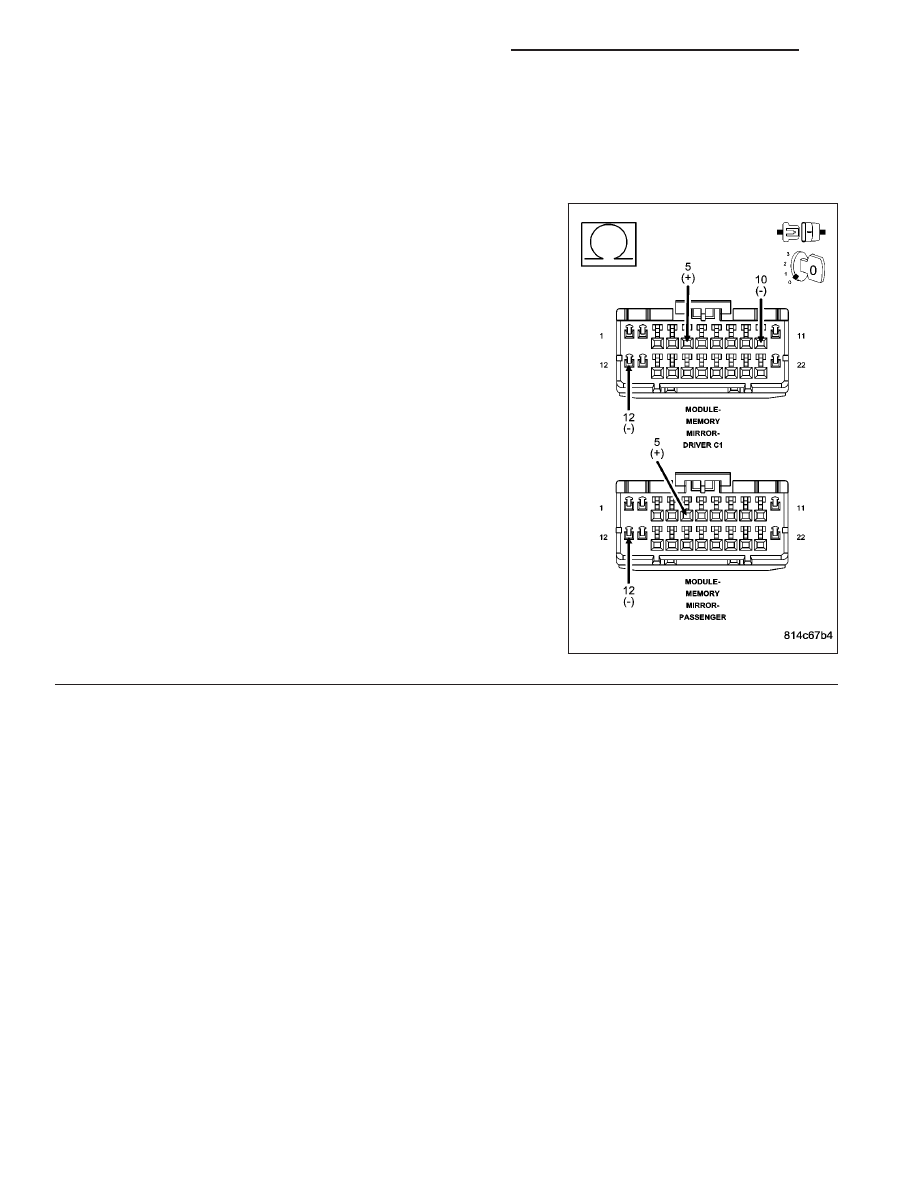

Measure the resistance between the (P75) Driver Mirror Horizon-
tal Driver circuit and the (Z911) Ground circuit in the Driver Mem-
ory Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P74) Passenger Mirror Hor-
izontal Driver circuit and the (Z908) Ground circuit in the Passen-
ger Memory Mirror Module connector.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P75) Driver Mirror Horizontal Driver circuit for
a short to the (Z911) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P74) Passenger Mirror Horizontal Driver circuit
for a short to the (Z908) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 5

8N - 164

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D23, B1D2F–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MOD-
ULE (CONTINUED)

5.

CHECK THE (P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT FOR A SHORT TO THE (P69)
DRIVER MIRROR SENSOR GROUND CIRCUIT OR THE (P74) PASSENGER MIRROR HORIZONTAL
DRIVER CIRCUIT FOR A SHORT TO THE (P66) PASSENGER MIRROR SENSOR GROUND CIRCUIT

For the Driver Memory Mirror System, proceed as follows:

•

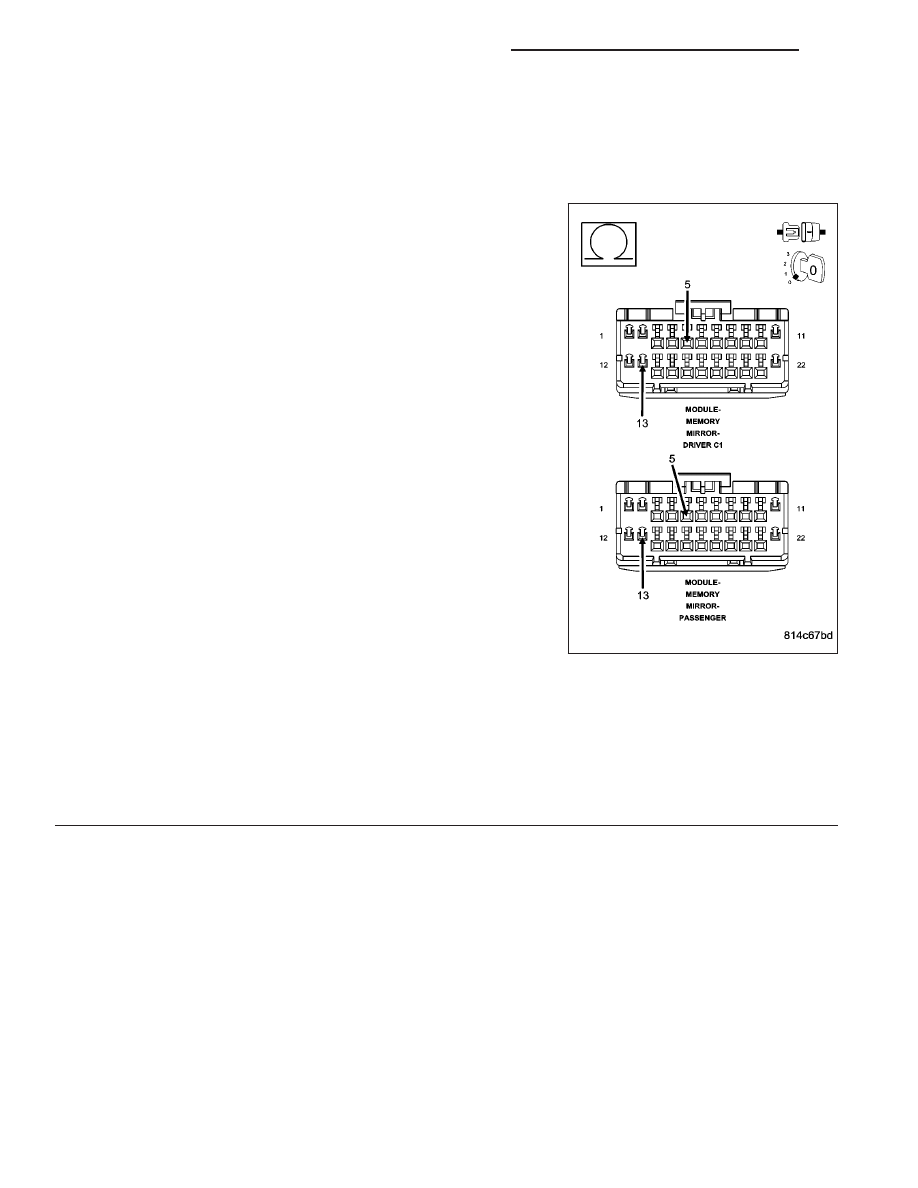

Measure the resistance between the (P75) Driver Mirror Horizon-
tal Driver circuit and the (P69) Driver Mirror Sensor Ground cir-
cuit in the Driver Memory Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P74) Passenger Mirror Hor-
izontal Driver circuit and the (P66) Passenger Mirror Sensor
Ground circuit in the Passenger Memory Mirror Module connec-
tor.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P75) Driver Mirror Horizontal Driver circuit for
a short to the (P69) Driver Mirror Sensor Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P74) Passenger Mirror Horizontal Driver circuit
for a short to the (P66) Passenger Mirror Sensor Ground
circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 6

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 165

B1D23, B1D2F–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MOD-
ULE (CONTINUED)

6.

CHECK THE (P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT FOR A SHORT TO THE (C910)
DRIVER MIRROR HEATER GROUND CIRCUIT OR THE (P74) PASSENGER MIRROR HORIZONTAL
DRIVER CIRCUIT FOR A SHORT TO THE (C917) PASSENGER MIRROR HEATER GROUND CIRCUIT

For the Driver Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P75) Driver Mirror Horizon-
tal Driver circuit and the (C910) Driver Mirror Heater Ground cir-
cuit in the Driver Memory Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P74) Passenger Mirror Hor-
izontal Driver circuit and the (C917) Passenger Mirror Heater
Ground circuit in the Passenger Memory Mirror Module connec-
tor.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P75) Driver Mirror Horizontal Driver circuit for
a short to the (C910) Driver Mirror Heater Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P74) Passenger Mirror Horizontal Driver circuit
for a short to the (C917) Passenger Mirror Heater Ground
circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No, Driver MMM

Replace the Driver Memory Mirror Module in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No, Passenger MMM

Replace the Passenger Memory Mirror Module in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

8N - 166

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D24, B1D30–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT HIGH –
MEMORY MIRROR MODULE
