B1D24, B1D30–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT HIGH – MEMORY MIRROR
MODULE (CONTINUED)

For the Power Memory Mirror System circuit diagram (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Mirror Horizontal Driver Output is turned on.

•

Set Condition:
DTC B1D24 – If the Driver Memory Mirror Module senses voltage on the (P75) Driver Mirror Horizontal Driver
circuit within 10 ms of turning on the Mirror Horizontal Driver Output.
DTC B1D30 – If the Passenger Memory Mirror Module senses voltage on the (P74) Passenger Mirror Hori-
zontal Driver circuit within 10 ms of turning on the Mirror Horizontal Driver Output.

Possible Causes

FOR THE DRIVER MEMORY MIRROR SYSTEM:

(P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO VOLTAGE

DRIVER OUTSIDE REARVIEW MIRROR SHORTED

DRIVER MEMORY MIRROR MODULE

FOR THE PASSENGER MEMORY MIRROR SYSTEM:

(P74) PASSENGER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO VOLTAGE

PASSENGER OUTSIDE REARVIEW MIRROR SHORTED

PASSENGER MEMORY MIRROR MODULE

NOTE: This procedure addresses the Driver Memory Mirror system’s circuits and components and the Pas-
senger Memory Mirror system’s circuits and components. Select only that which applies to the system you
are diagnosing.

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs.

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display: B1D24 or B1D30 MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

8N - 168

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D24, B1D30–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT HIGH – MEMORY MIRROR
MODULE (CONTINUED)

2.

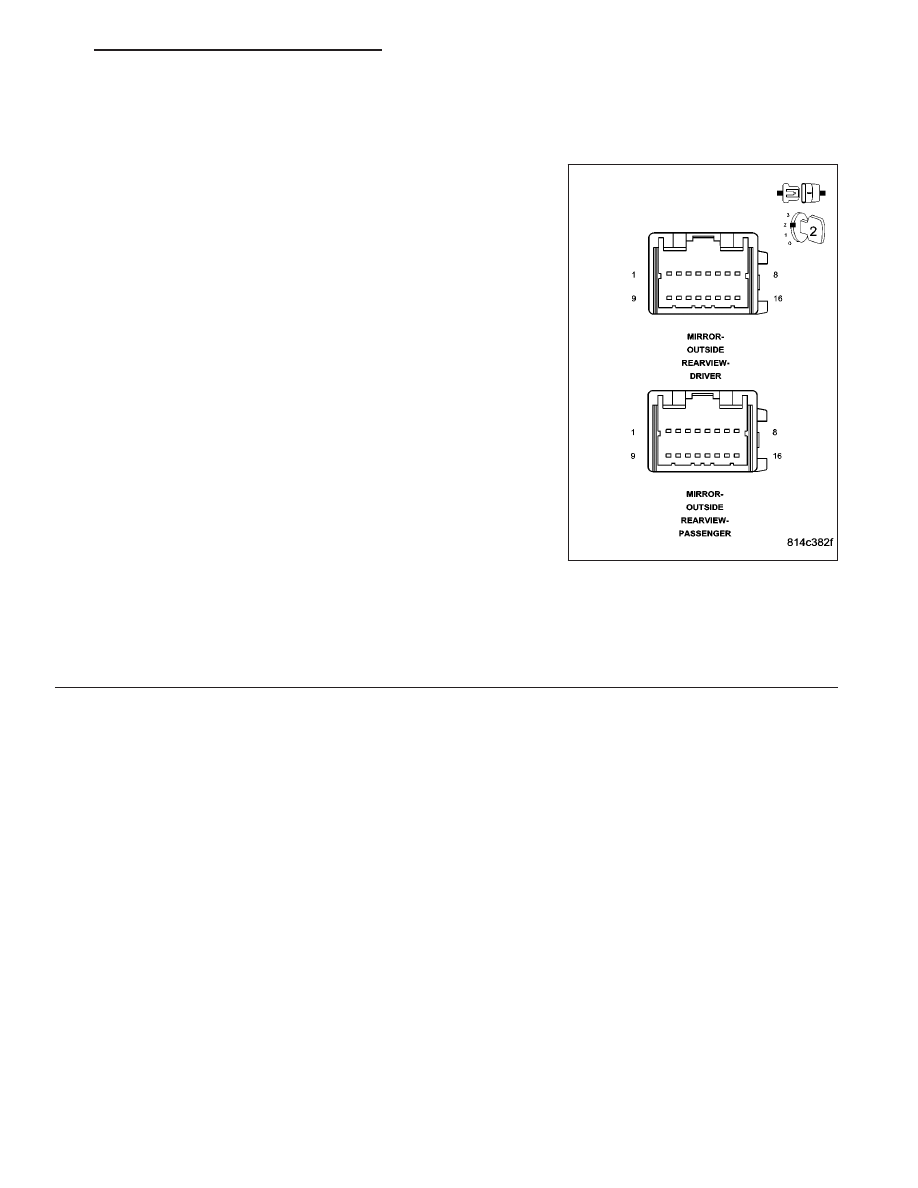

TEST FOR A SHORTED OUTSIDE REARVIEW MIRROR

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Outside Rearview Mirror connector.

•

Turn the ignition on.

•

With the scan tool, erase DTCs.

•

Operate the Mirror Switch in all directions several times.

•

Cycle the ignition from on to off 3 times.

•

Turn the ignition on.

•

With the scan tool, read DTCs.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Outside Rearview Mirror connector.

•

Turn the ignition on.

•

With the scan tool, erase DTCs.

•

Operate the Mirror Switch in all directions several times.

•

Cycle the ignition from on to off 3 times.

•

Turn the ignition on.

•

With the scan tool, read DTCs.

Does the scan tool display: B1D24 or B1D30 MIRROR HORI-
ZONTAL MOTOR CONTROL CIRCUIT HIGH?

Yes

>> Go To 3

No

>> Replace the Outside Rearview Mirror in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 169

B1D24, B1D30–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT HIGH – MEMORY MIRROR
MODULE (CONTINUED)

3.

CHECK THE (P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT OR THE (P74) PASSENGER
MIRROR HORIZONTAL DRIVER CIRCUIT FOR A SHORT TO VOLTAGE

For the Driver Memory Mirror System, proceed as follows:

•

Measure the voltage of the (P75) Driver Mirror Horizontal Driver
circuit.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the voltage of the (P74) Passenger Mirror Horizontal
Driver circuit.

Is the voltage above 0.2 volts?

Yes, Driver MMM

Repair the (P75) Driver Mirror Horizontal Driver circuit for
a short to voltage.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P74) Passenger Mirror Horizontal Driver circuit
for a short to voltage.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No, Driver MMM

Replace the Driver Memory Mirror Module in accordance
with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No, Passenger MMM

Replace the Passenger Memory Mirror Module in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).
