Jeep Grand Cherokee WK. Manual - part 500

B1D23, B1D2F–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW –
MEMORY MIRROR MODULE

8N - 160

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D23, B1D2F–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR
MODULE (CONTINUED)

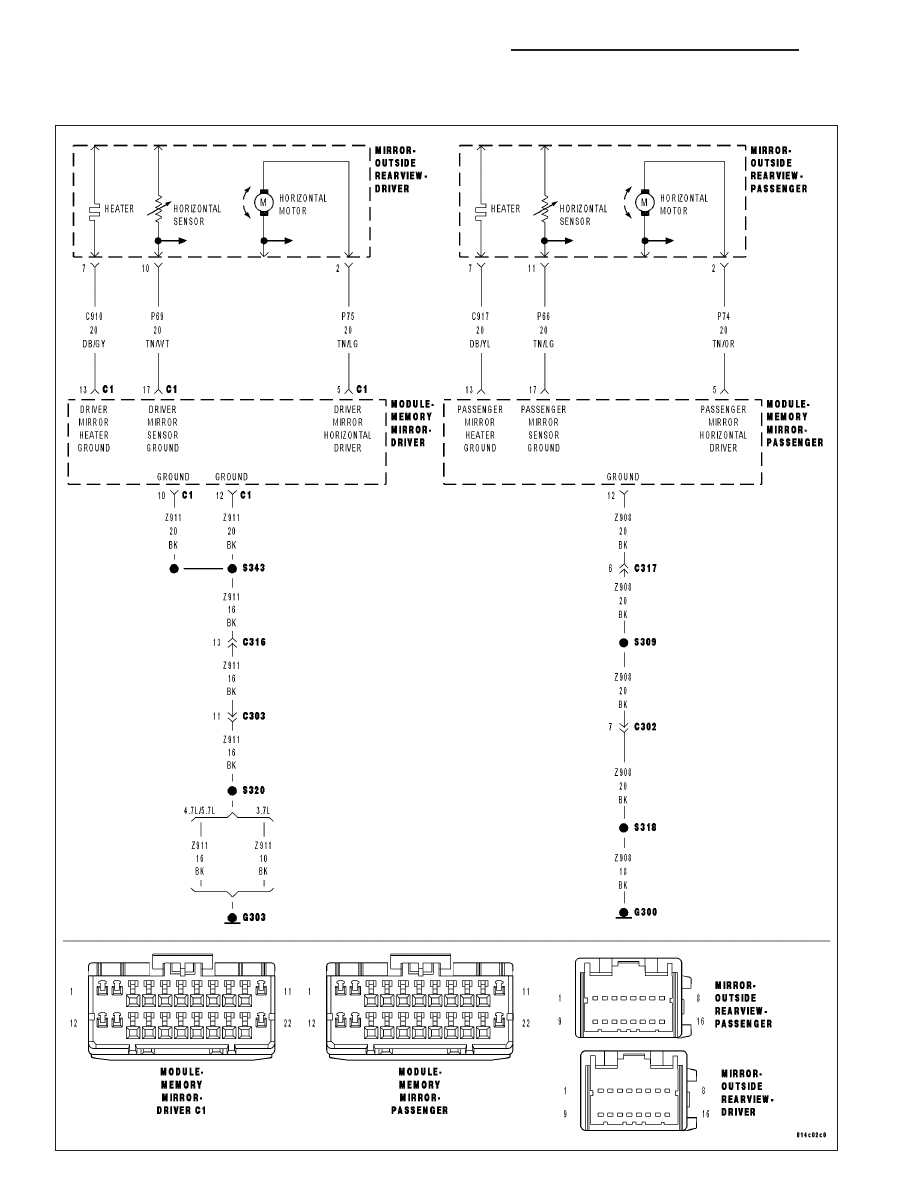

For the Power Memory Mirror System circuit diagram (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Mirror Horizontal Driver Output is turned on.

•

Set Condition:
DTC B1D23 – If the Driver Memory Mirror Module senses an excessive current draw on the (P75) Driver Mir-
ror Horizontal Driver circuit within 10 ms of turning on the Mirror Horizontal Driver Output.
DTC B1D2F – If the Passenger Memory Mirror Module senses an excessive current draw on the (P74) Pas-
senger Mirror Horizontal Driver circuit within 10 ms of turning on the Mirror Horizontal Driver Output.

Possible Causes

FOR THE DRIVER MEMORY MIRROR SYSTEM:

(P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO GROUND

(P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO (Z911) GROUND CIRCUIT

(P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO (P69) DRIVER MIRROR SENSOR
GROUND CIRCUIT

(P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO (C910) DRIVER MIRROR HEATER
GROUND CIRCUIT

DRIVER OUTSIDE REARVIEW MIRROR SHORTED

DRIVER MEMORY MIRROR MODULE

FOR THE PASSENGER MEMORY MIRROR SYSTEM:

(P74) PASSENGER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO GROUND

(P74) PASSENGER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO (Z908) GROUND CIRCUIT

(P74) PASSENGER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO (P66) PASSENGER MIRROR
SENSOR GROUND CIRCUIT

(P74) PASSENGER MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO (C917) PASSENGER MIRROR
HEATER GROUND CIRCUIT

PASSENGER OUTSIDE REARVIEW MIRROR SHORTED

PASSENGER MEMORY MIRROR MODULE

NOTE: This procedure addresses the Driver Memory Mirror system’s circuits and components and the Pas-
senger Memory Mirror system’s circuits and components. Select only that which applies to the system you
are diagnosing.

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 161

B1D23, B1D2F–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MOD-
ULE (CONTINUED)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs.

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display: B1D23 or B1D2F MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

2.

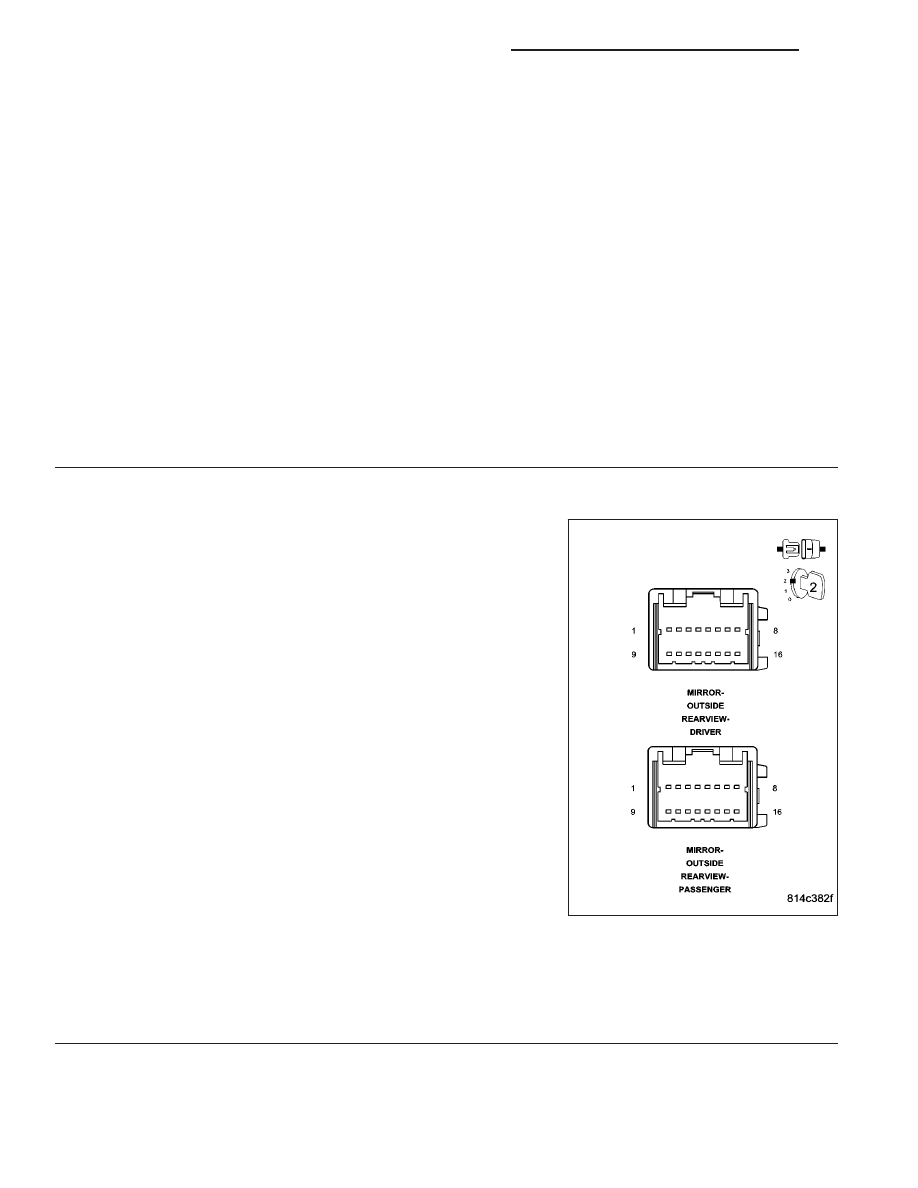

TEST FOR A SHORTED OUTSIDE REARVIEW MIRROR

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Outside Rearview Mirror connector.

•

Turn the ignition on.

•

With the scan tool, erase DTCs.

•

Operate the Mirror Switch in all directions several times.

•

Cycle the ignition from on to off 3 times.

•

Turn the ignition on.

•

With the scan tool, read DTCs.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Outside Rearview Mirror connector.

•

Turn the ignition on.

•

With the scan tool, erase DTCs.

•

Operate the Mirror Switch in all directions several times.

•

Cycle the ignition from on to off 3 times.

•

Turn the ignition on.

•

With the scan tool, read DTCs.

Does the scan tool display: B1D23 or B1D2F MIRROR HORI-
ZONTAL MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Outside Rearview Mirror in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

8N - 162

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D23, B1D2F–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MOD-
ULE (CONTINUED)

3.

CHECK THE (P75) DRIVER MIRROR HORIZONTAL DRIVER CIRCUIT OR THE (P74) PASSENGER
MIRROR HORIZONTAL DRIVER CIRCUIT FOR A SHORT TO GROUND

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Memory Mirror Module C1 connector.

•

Measure the resistance between ground and the (P75) Driver
Mirror Horizontal Driver circuit in the Driver Memory Mirror Mod-
ule C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Memory Mirror Module connector.

•

Measure the resistance between ground and the (P74) Passen-
ger Mirror Horizontal Driver circuit in the Passenger Memory Mir-
ror Module connector.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P75) Driver Mirror Horizontal Driver circuit for
a short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P74) Passenger Mirror Horizontal Driver circuit
for a short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 4
