1. Disconnect and isolate the negative battery cable.

2. Remove the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/BELTS-DRIVE

-

REMOVAL).

3. Disconnect the engine wire harness connector for

the A/C compressor clutch coil from the clutch field
coil wire harness connector on the top of the A/C
compressor.

4. Remove the bolts that secure the A/C compressor

to the engine and support the A/C compressor.

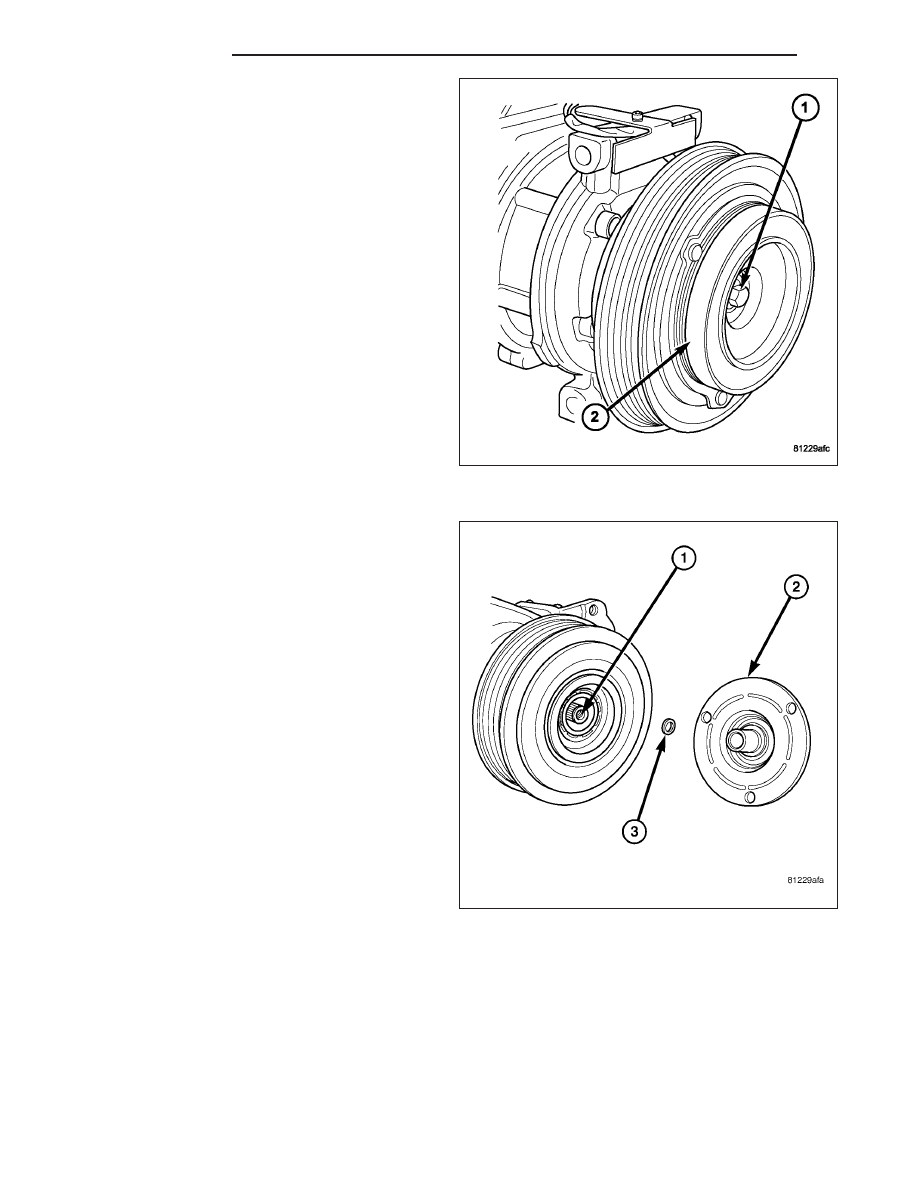

5. Remove the compressor shaft bolt (1). A band-type

oil filter wrench or a strap wrench may be used to
secure the clutch plate (2) during bolt removal.

CAUTION: Do not pry between the clutch plate and
the pulley and bearing assembly to remove the
clutch plate from the compressor shaft as this
may damage the clutch plate.

NOTE: Use care not to lose any clutch shim(s)
during removal of the clutch plate, as they may be
reused during the clutch plate installation process.

6. Tap the clutch plate (2) lightly with a plastic mallet

to release it from the splines on the compressor
shaft (1). Remove the clutch plate and shim(s) (3)
from the compressor shaft.

24 - 392

CONTROLS

WK

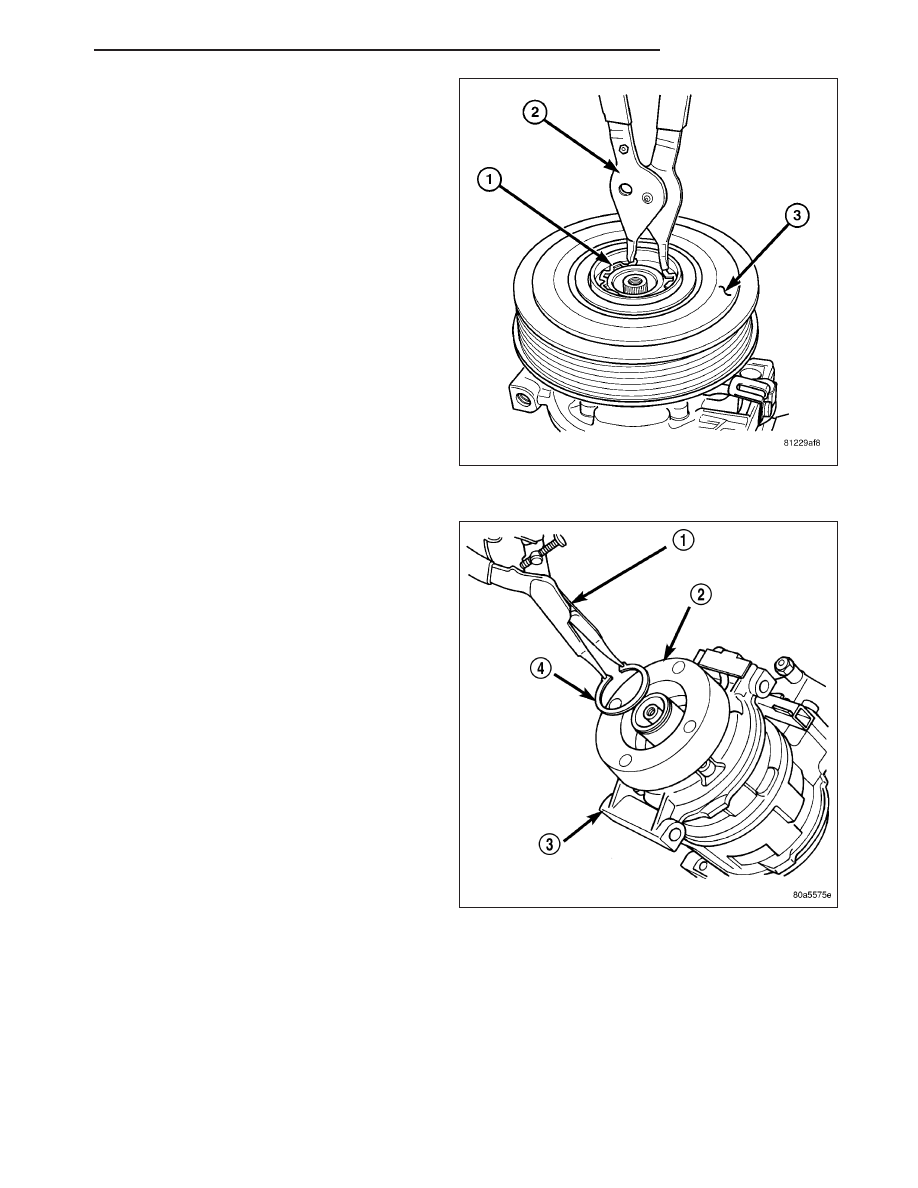

7. Using snap ring pliers (Special Tool C-4574 or

equivalent) (2), remove the external snap ring (1)
that secures the pulley and bearing assembly (3) to
the front cover of the A/C compressor, then slide
the pulley and bearing assembly off of the A/C
compressor.

8. Remove the screw that secures the clutch coil pig-

tail wire connector bracket and ground clip to the
top of the compressor housing (3).

9. Using snap ring pliers (Special Tool C-4574 or

equivalent) (1), remove the external snap ring (4)
that secures the clutch field coil (2) to the front
cover of the compressor housing, then slide the
clutch field coil off of the A/C compressor.

WK

CONTROLS

24 - 393

INSTALLATION

1. Align the dowel pin on the back of the clutch field

coil (2) with the hole in the compressor front cover
(3) and position the clutch field coil onto the A/C
compressor. Be certain that the clutch coil wire har-
ness is properly oriented and routed so that it is
not pinched between the compressor front cover
and the clutch field coil.

CAUTION: The snap ring must be fully and prop-
erly seated in the groove or it will vibrate out,
resulting in a clutch failure and severe damage to
the A/C compressor.

NOTE: A new snap ring must be used to secure
the clutch field coil to the A/C compressor. The
bevel side of the snap ring must face outward and
both snap ring eyelets must be oriented to the
right or to the left of the clutch field coil dowel pin
location on the A/C compressor.

2. Using snap ring pliers (Special Tool C-4574 or

equivalent) (1), install the external snap ring (4)
that secures the clutch field coil to the front cover
of the A/C compressor. Be certain that the snap ring is fully and properly seated in the groove and oriented
correctly.

3. Install the screw that secures the clutch field coil wire harness connector bracket and ground clip to the top of

the compressor housing. Tighten the screw securely.

CAUTION: When installing the pulley and bearing
assembly, DO NOT mar the friction surfaces of the
pulley or premature failure of the clutch will result.

4. Install the pulley and bearing assembly (1) onto the

front cover of the A/C compressor. If necessary, tap
the pulley gently with a block of wood (2) placed on
the pulley friction surface.

24 - 394

CONTROLS

WK

CAUTION: The snap ring must be fully and prop-
erly seated in the groove or it will vibrate out,
resulting in a clutch failure and severe damage to
the A/C compressor.

NOTE: A new snap ring must be used to secure
the pulley and bearing assembly to the A/C com-
pressor. The bevel side of the snap ring must face
outward.

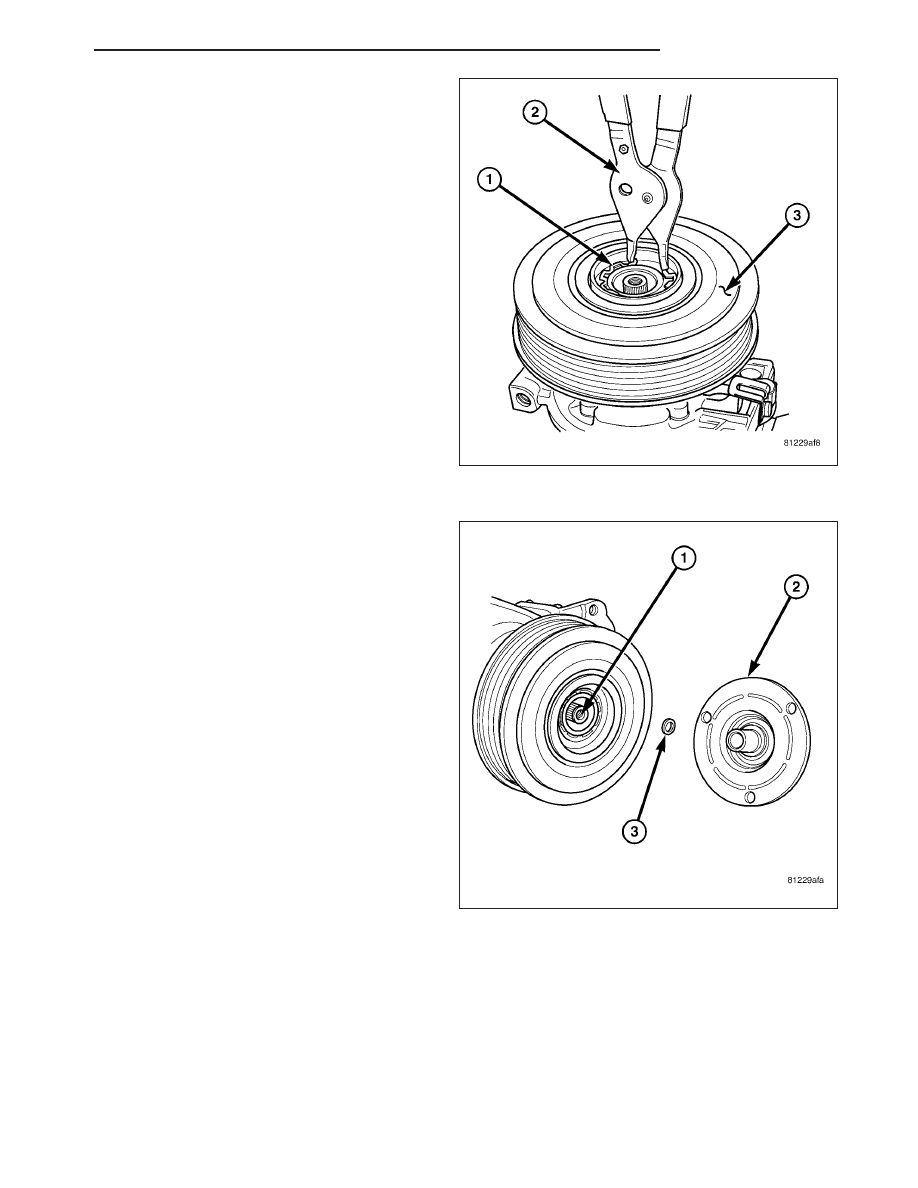

5. Using snap ring pliers (Special Tool C-4574 or

equivalent) (2), install the external snap ring (1)
that secures the pulley and bearing assembly (3) to
the front cover of the A/C compressor. Be certain
that the snap ring is fully and properly seated in the
groove.

6. If the original clutch plate (2) and pulley and bear-

ing assembly are to be reused, reinstall the original
shim(s) (3) on the compressor shaft (1) against the
shoulder. If a new clutch plate and/or pulley and
bearing assembly are being used, install a trial
stack of shims 2.54 mm (0.010 in.) thick on the
compressor shaft against the shoulder.
