INSTALLATION

1. Tip grill and latch bottom of grill (2) to front facia.

2. Install the 6 upper mounting push pins (1).

LINER-FENDER & QUARTER PANEL

REMOVAL

1. If required remove wheel.

2. Remove pushpins.

3. Drill out rivets.

4. Remove liner.

23 - 62

EXTERIOR

WK

INSTALLATION

1. Install liner.

2. Install pushpins and rivets.

3. Install wheel if removed.

MIRROR-OUTSIDE REARVIEW

REMOVAL

1. Remove the door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

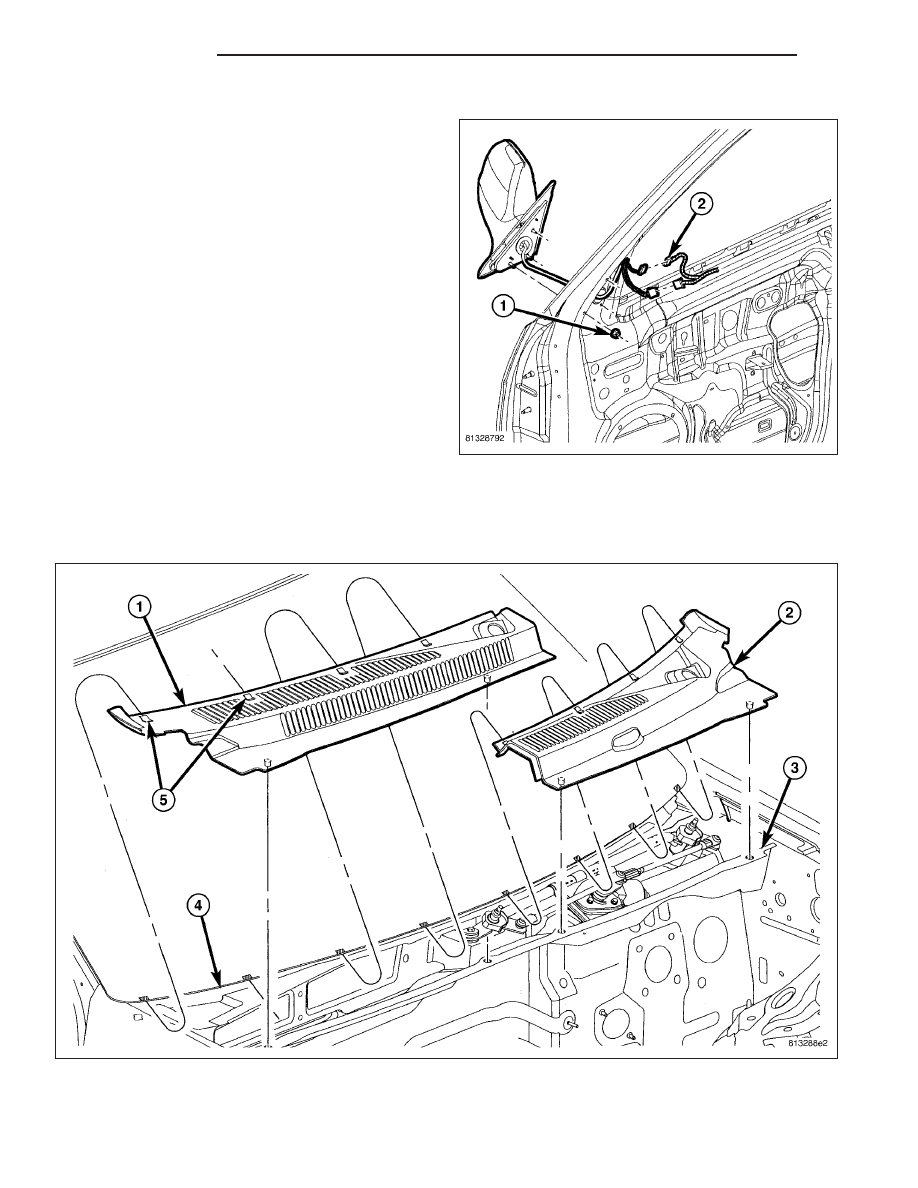

2. Disconnect the wire harness connectors (2) from

the mirror.

3. Remove the three nuts (1) that secure the mirror to

the door and carefully remove the mirror.

WK

EXTERIOR

23 - 63

INSTALLATION

1. Position the mirror onto the door.

2. Install the three nuts (1) that secure the mirror to

the door. Tighten the nuts to 7 N·m (60 in. lbs.).

3. Connect the wire harness connectors (2) to the

mirror.

4. Install the door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

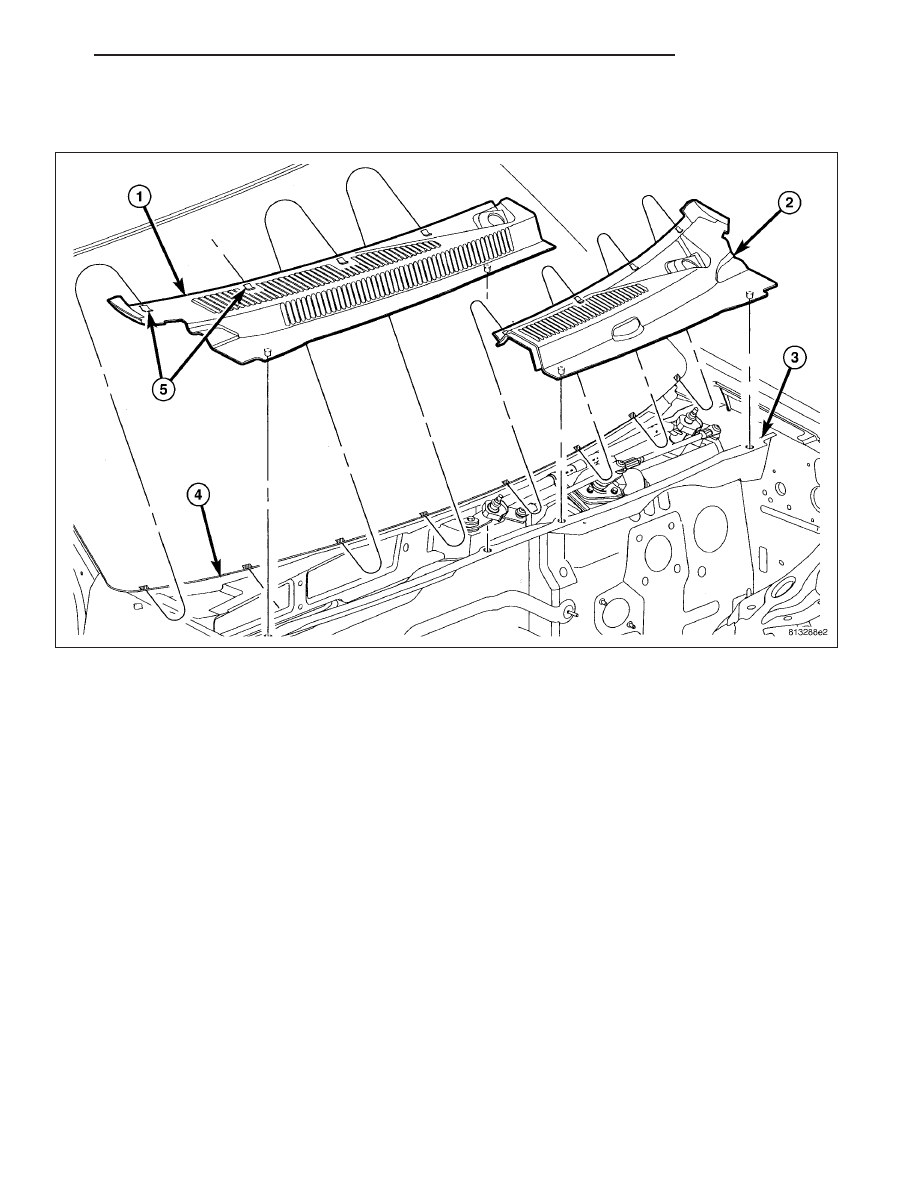

PANEL-COWL TOP

REMOVAL

1. Remove wiper arms. (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER ARMS - REMOVAL)

2. Remove plenum seal.

3. Remove plastic push nuts attaching cowl cover to cowl.

23 - 64

EXTERIOR

WK

4. Remove cowl cover from cowl.

INSTALLATION

1. Install tabs under windshield and rubber seal on top of windshield.

2. Install locating panel pins into sheet metal.

3. Install rear hood seal and foam blocks.

4. Install wiper arms, (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER ARMS - INSTALLATION).
