C140A- TRANSFER CASE MOTOR PERFORMANCE (CONTINUED)

3.

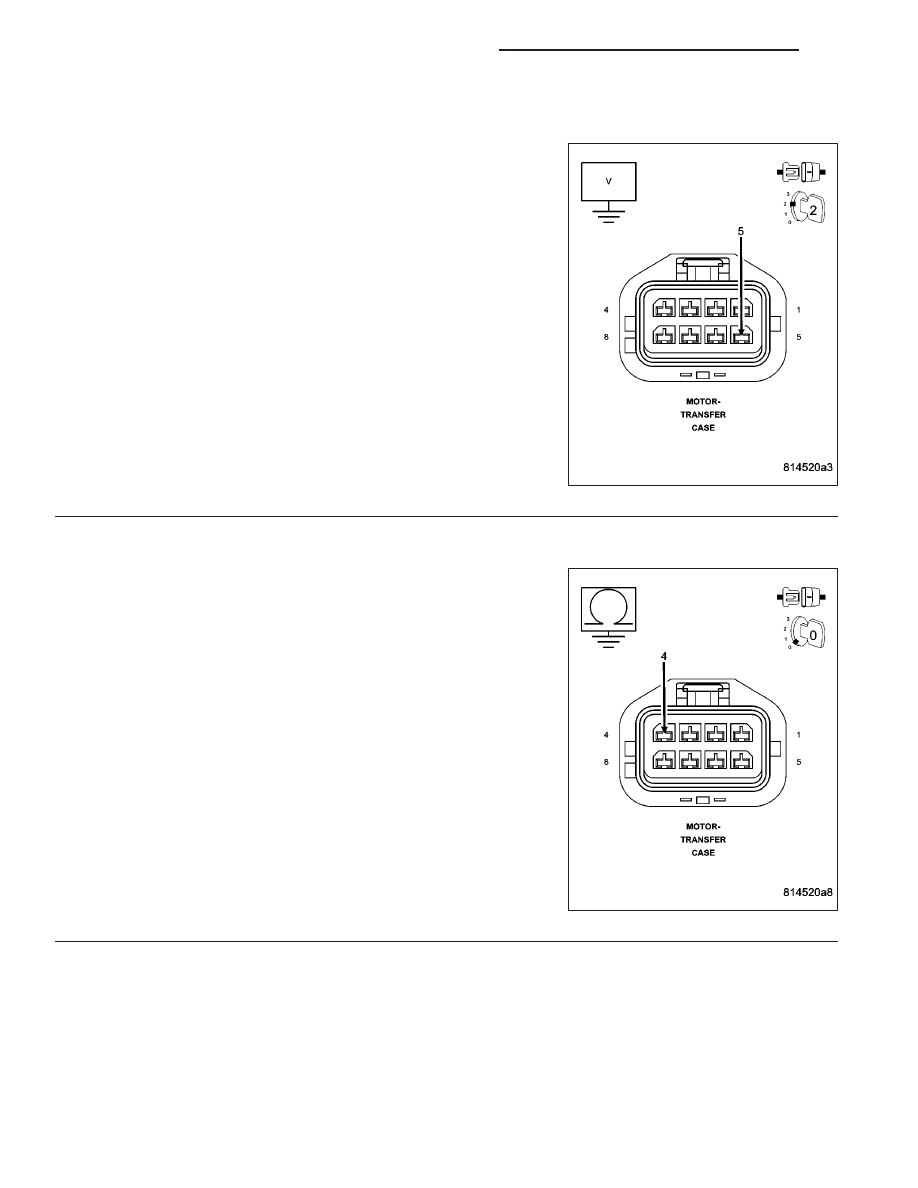

(T316) SHIFT MOTOR CONTROL B CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (T316) Shift Motor Control B circuit.

Is there any voltage present?

Yes

>> Repair the (T316) Shift Motor Control B circuit for a short

to voltage.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go to 4

4.

(T315) SHIFT MOTOR CONTROL A CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (T315) Shift Motor
Control A circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T315) Shift Motor Control A circuit for a short

to ground.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go to 5

21 - 930

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

C140A- TRANSFER CASE MOTOR PERFORMANCE (CONTINUED)

5.

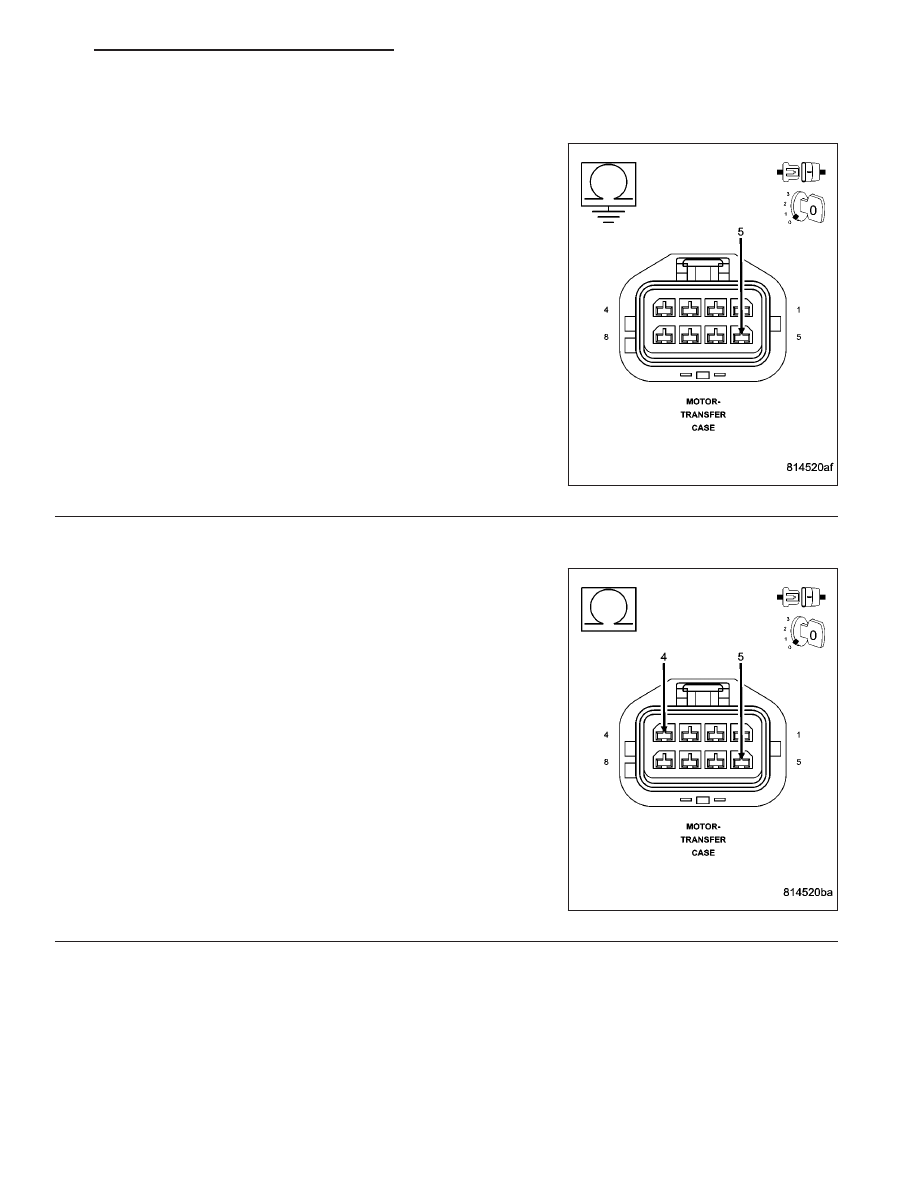

(T316) SHIFT MOTOR CONTROL B CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (T316) Shift Motor
Control B circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T316) Shift Motor Control B circuit for a short

to ground.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go to 6

6.

(T315) SHIFT MOTOR CONTROL A CIRCUIT SHORTED TO (T316) SHIFT MOTOR CONTROL B CIRCUIT

Measure the resistance between the (T315) Shift Motor Control A cir-
cuit and the (T316) Shift Motor Control B circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T315) Shift Motor Control A circuit for a short

to the (T316) Shift Motor Control B circuit.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go To 7

WK

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 931

C140A- TRANSFER CASE MOTOR PERFORMANCE (CONTINUED)

7.

TRANSFER CASE MOTOR

At the Transfer Case Motor, measure the resistance between the (T315) Shift Motor Control A circuit and the (T316)
Shift Motor Control B circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the shorted Transfer Case Motor.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

No

>> Go To 8

8.

FINAL DRIVE CONTROL MODULE

Using the wiring diagram/schematic as a guide, inspect all wiring and connectors that pertain to this circuit.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

No

>> Replace the Final Drive Control Module in accordance with the Service Information.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1

9.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

No

>> Test complete.

21 - 932

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

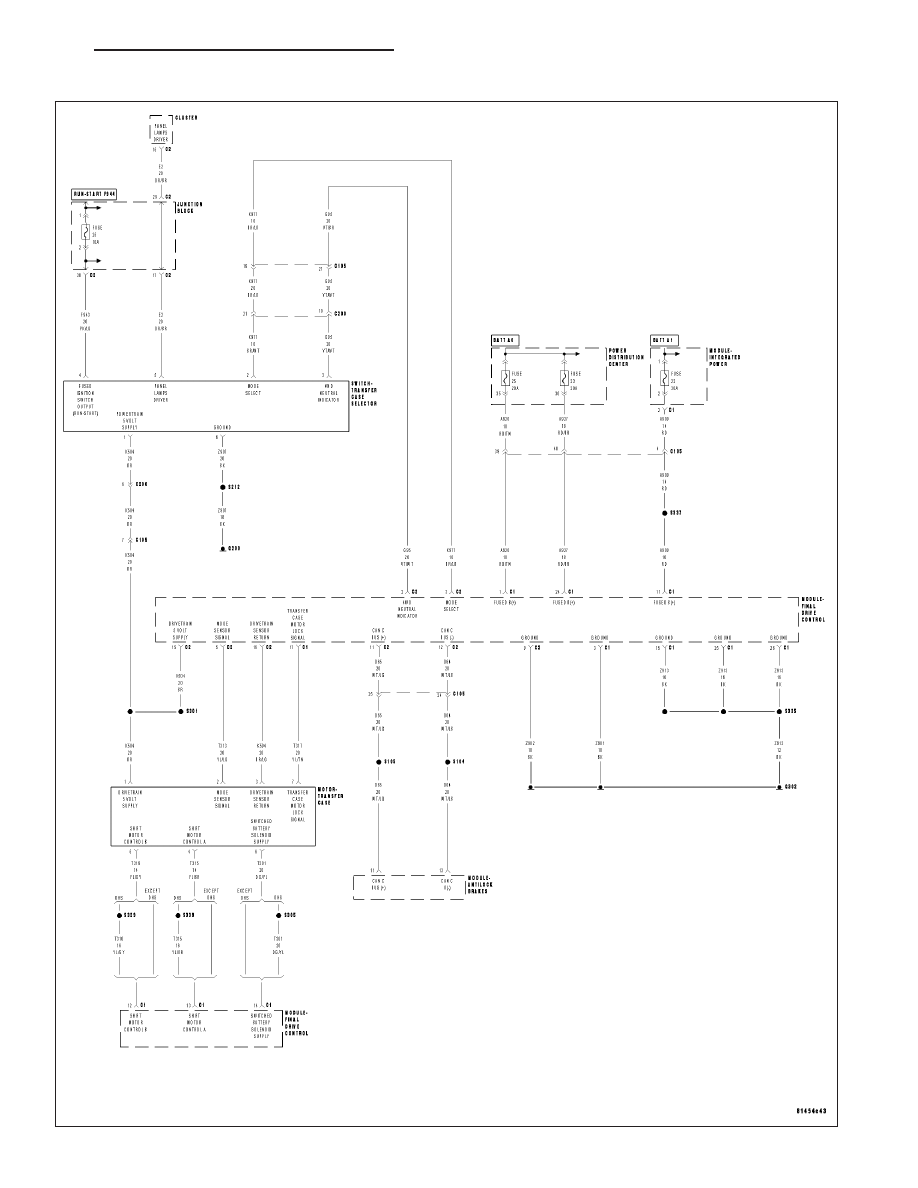

C140D- TRANSFER CASE MOTOR CONTROL CIRCUIT OPEN

WK

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 933
