INSTALLATION

1. Install coil springs and insulators. Raise axle into

place.

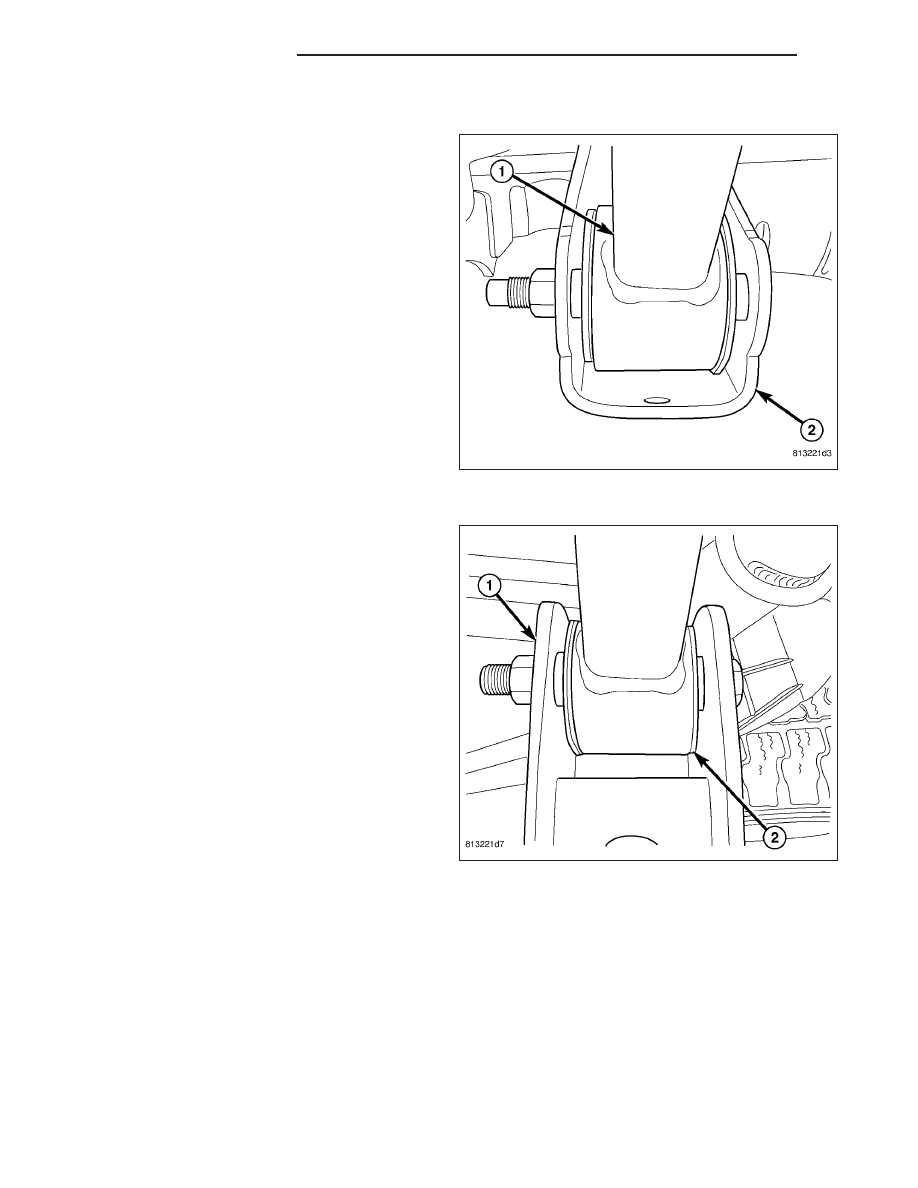

2. Install lower control arms (1) to axle brackets (2).

3. Install upper control arms (2) to axle brackets (1).

3 - 170

REAR AXLE - C213R

WK

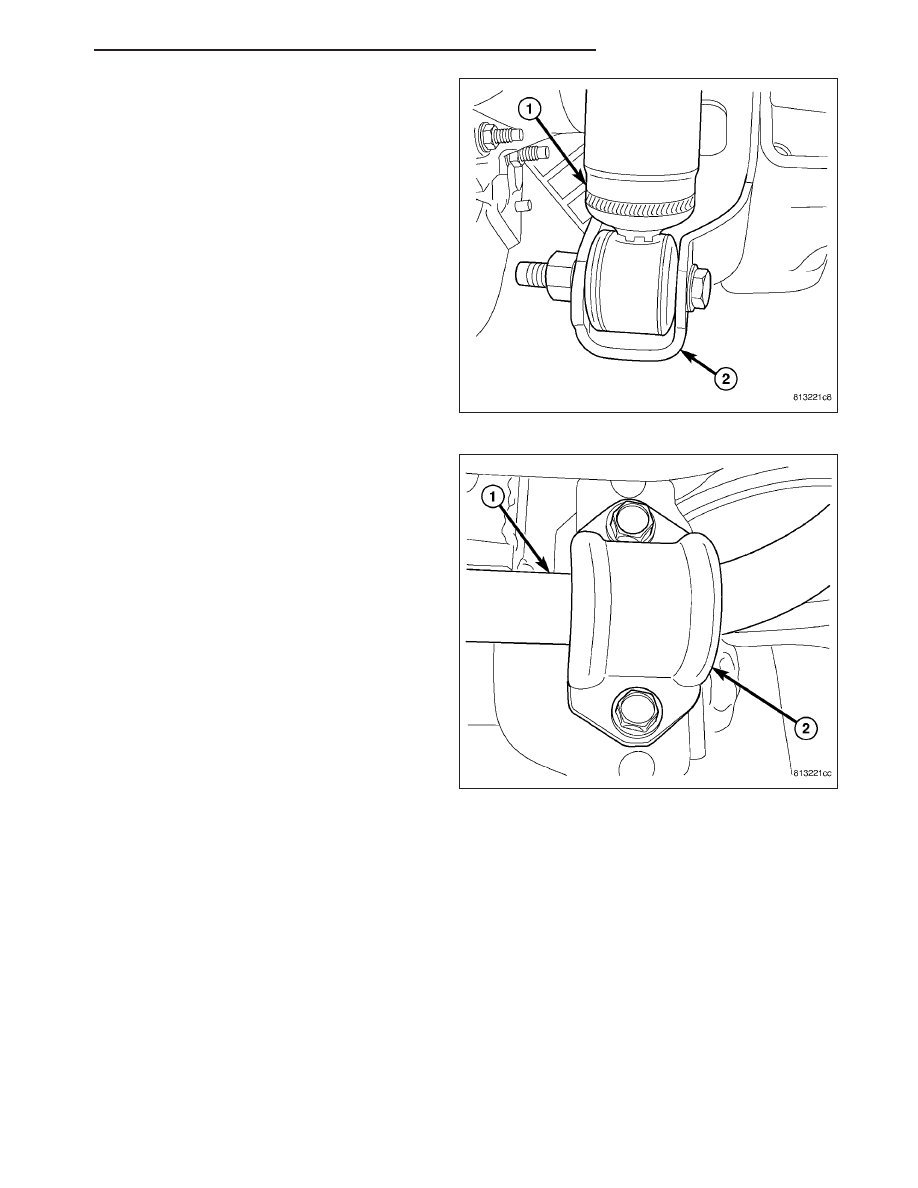

4. Install shock absobers (1) to axle brackets (2).

5. Install stabilizer bar (1) and clamps (2) to axle.

6. Install propeller shaft.

WK

REAR AXLE - C213R

3 - 171

7. Install axle vent hose (1) to axle vent (2) and cover

bracket.

8. Install axle shaft (1) into axle tube and backing

plate with new o-ring on axle.

3 - 172

REAR AXLE - C213R

WK

9. Slip O-ring (2) through backing plate, then push

axle through backing plate until bearing (1) is
exposed.

10. Install O-ring (2) axle bearing.

11. Push axle into axle tube.

12. Install axle (2) flange nuts (1) and tighten to 119

N·m (88 ft. lbs.).

WK

REAR AXLE - C213R

3 - 173
