5. Remove axle flange nuts (1) from axle (2).

6. Pull axle shaft and backing plate out of axle tube

until axle bearing (1) is exposed.

7. Remove O-ring (2) from the axle bearing.

3 - 166

REAR AXLE - C213R

WK

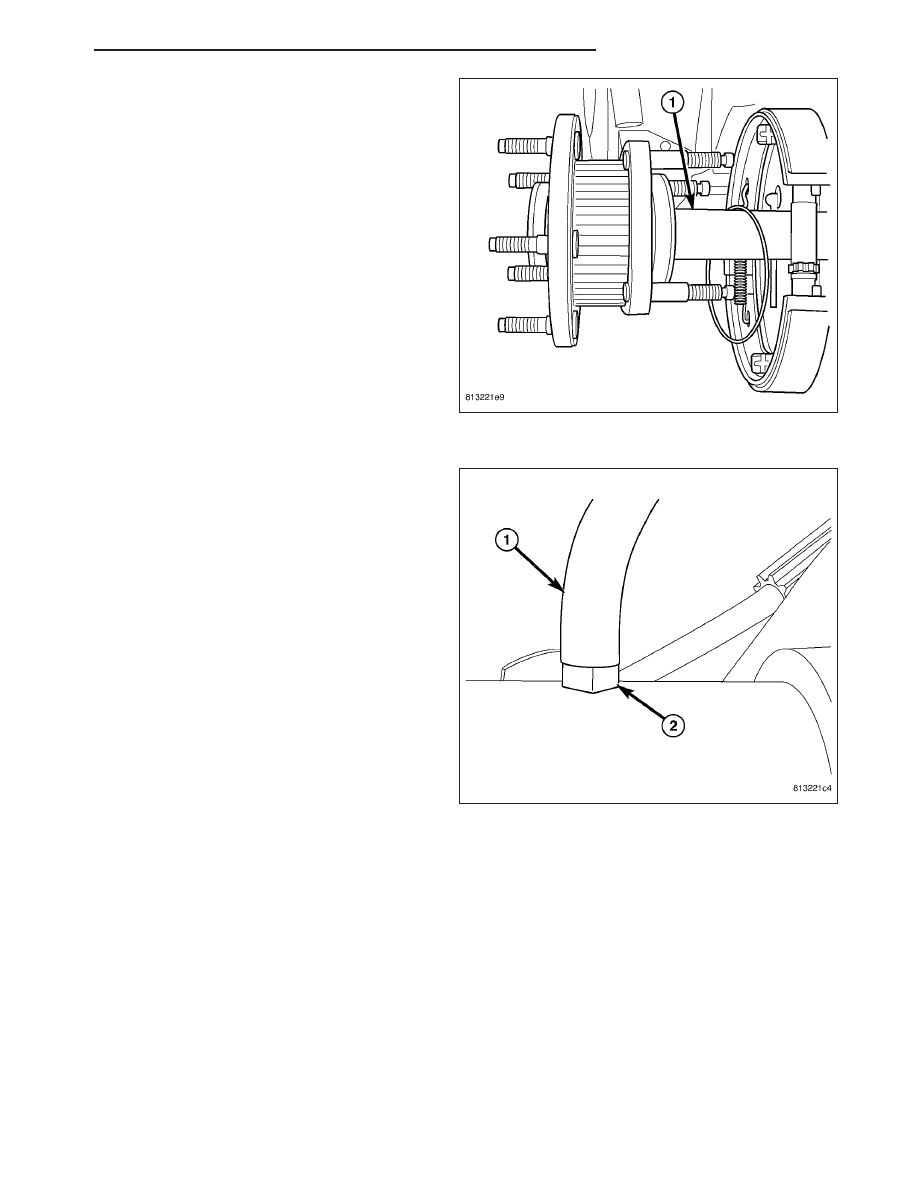

8. Remove axle shaft (1) from axle tube and backing

plate.

9. Remove axle vent hose (1) from axle vent (2) and

cover bracket.

WK

REAR AXLE - C213R

3 - 167

10. Remove propeller shaft.

11. Remove stabilizer bar (1) clamp (2) from axle.

12. Support axle with jack.

13. Remove track bar from axle.

14. Remove shock absobers (1) from axle brackets

(2).

3 - 168

REAR AXLE - C213R

WK

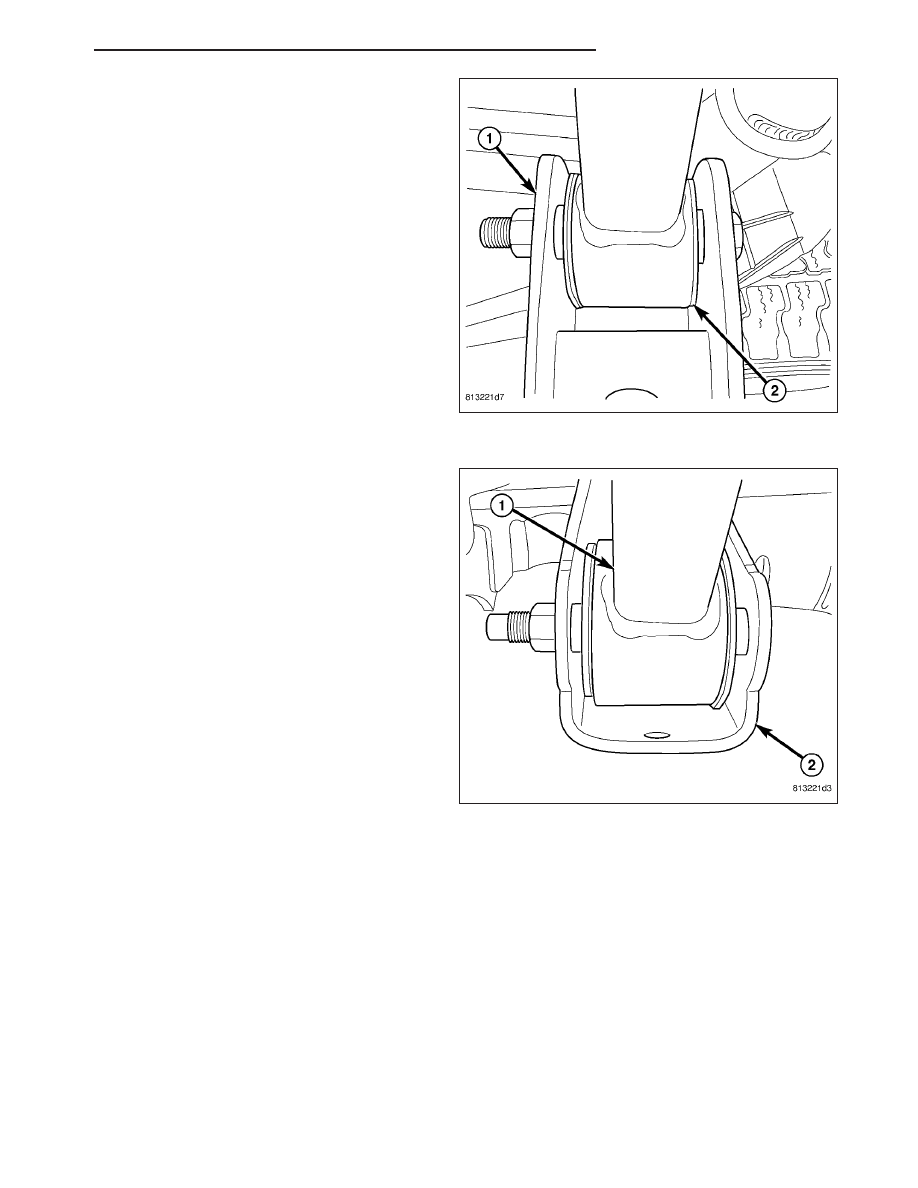

15. Remove upper control arms (2) from axle brack-

ets (1).

16. Remove lower control arms (1) from axle brackets

(2).

17. Lower axle from vehicle and remove coil springs

and insulators.

WK

REAR AXLE - C213R

3 - 169
