(5) Install retainer on input gear and install snap-

ring.

(6) Align and install low range/input gear assem-

bly in front case (Fig. 45). Be sure low range gear
pinions are engaged in annulus gear and that input
gear shaft is fully seated in front bearing.

(7) Install snap-ring to hold input/low range gear

into front bearing.

(8) Install a new input shaft seal with Installer

C-3995-A and Universal Handle C-4171.

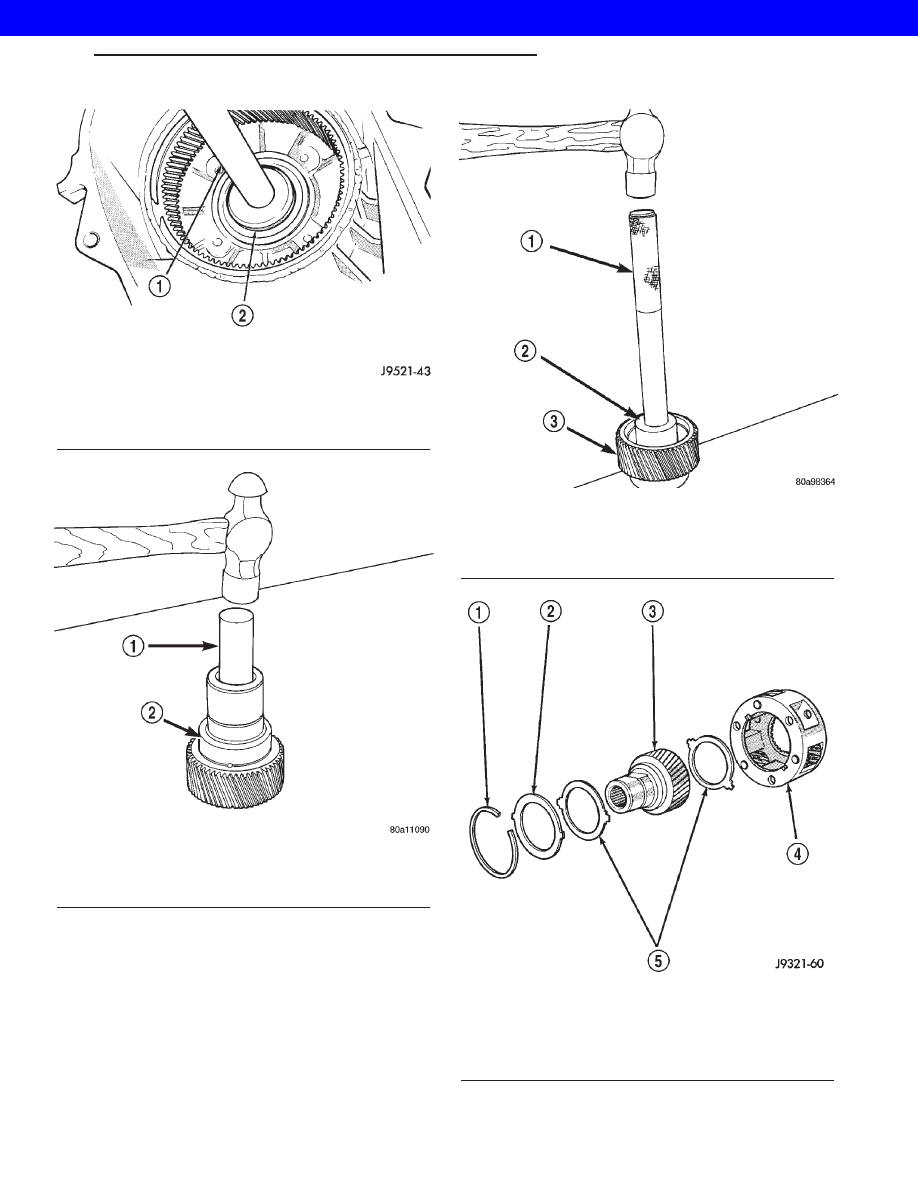

Fig. 41 Input Shaft Bearing Removal

1 - SPECIAL TOOL C-4171
2 - SPECIAL TOOL C-4210

Fig. 42 Remove Input Gear Pilot Bearing

1 - DRIFT
2 - INPUT GEAR

Fig. 43 Install Input Gear Pilot Bearing

1 - HANDLE C-4171
2 - INSTALLER 8128
3 - INPUT GEAR

Fig. 44 Input/Low Range Gear Components

1 - SNAP-RING
2 - RETAINER PLATE
3 - INPUT GEAR
4 - LOW RANGE GEAR
5 - THRUST WASHERS

WG

TRANSFER CASE - NV247

21s - 271

TRANSFER CASE - NV247 (Continued)

2001 JEEP GRAND CHEROKEE

SHIFT FORKS AND MAINSHAFT

(1) Install new sector shaft O-ring and bushing

(Fig. 46).

(2) Install shift sector.

(3) Install locking clutch spring, locking clutch,

blockout spring, and range clutch sleeve, to main-
shaft as shown in (Fig. 47). Install snap ring.

(4) Install drive sprocket hub to mainshaft and

manually load the needle bearings.

(5) Install new pads on range fork, if necessary.
(6) Install range shift fork to range clutch sleeve.

Install mainshaft/range shift fork assembly into
transfer case and input planetary assembly. Rotate
fork until it engages with slot in shift sector.

(7) Install shift rail to shift range fork and trans-

fer case housing.

(8) Rotate shift sector to NEUTRAL position.
(9) Install new O-ring on detent plug (Fig. 48).
(10) Lubricate detent plunger with transfer case

lubricant or light coat of petroleum jelly.

(11) Install detent plunger, spring and plug (Fig.

48).

(12) Verify that plunger is properly engaged in sec-

tor.

FRONT OUTPUT SHAFT AND DRIVE CHAIN

(1) Install the front output shaft drive gear (Fig.

49) onto the front output shaft.

(2) Install the front output shaft drive gear snap-

ring (Fig. 50) onto the output shaft.

Fig. 45 Input/Low Range Gear Installation

1 - ANNULUS GEAR
2 - INPUT/LOW RANGE GEAR

Fig. 46 Sector O-Ring And Bushing Installation

1 - SECTOR BUSHING
2 - O-RING

Fig. 47 Range Clutch Sleeve, Blockout Spring,

Locking Clutch and Spring

1 - LOCKING CLUTCH SPRING
2 - BLOCKOUT SPRING
3 - SNAP-RING
4 - RANGE CLUTCH SLEEVE
5 - LOCKING CLUTCH
6 - DRIVE SPROCKET HUB

21s - 272

TRANSFER CASE - NV247

WG

TRANSFER CASE - NV247 (Continued)

2001 JEEP GRAND CHEROKEE

(3) Install the oil pump pickup tube (Fig. 51) into

the front transfer case half.

Fig. 48 Shift Detent Components

1 - DETENT PLUG
2 - DETENT SPRING
3 - DETENT PLUNGER
4 - PLUG O-RING

Fig. 49 Install Front Output Shaft Drive Gear

1 - FRONT OUTPUT SHAFT DRIVE GEAR
2 - FRONT OUTPUT SHAFT

Fig. 50 Install Front Output Shaft Drive Gear

Snap-ring

1 - FRONT OUTPUT SHAFT DRIVE GEAR SNAP-RING
2 - FRONT OUTPUT SHAFT

Fig. 51 Install Oil Pump Pickup Tube

1 - OIL PUMP PICKUP TUBE
2 - FRONT CASE HALF

WG

TRANSFER CASE - NV247

21s - 273

TRANSFER CASE - NV247 (Continued)

2001 JEEP GRAND CHEROKEE

(4) Lubricate front output shaft assembly, drive

chain and drive gear with transfer case lubricant.

(5) Assemble drive chain, drive gear and front out-

put shaft (Fig. 52).

(6) Start drive gear on mainshaft.
(7) Guide front output shaft into bearing and drive

gear onto mainshaft drive gear (Fig. 52).

(8) Install drive gear snap-ring (Fig. 53).

PROGRESSIVE COUPLING

(1) Install progressive coupling (Fig. 54).
(2) Install the progressive coupling thrust washer

(Fig. 55) over the output shaft and against the cou-
pling.

(3) Install the progressive coupling snap-ring (Fig.

56) onto the output shaft.

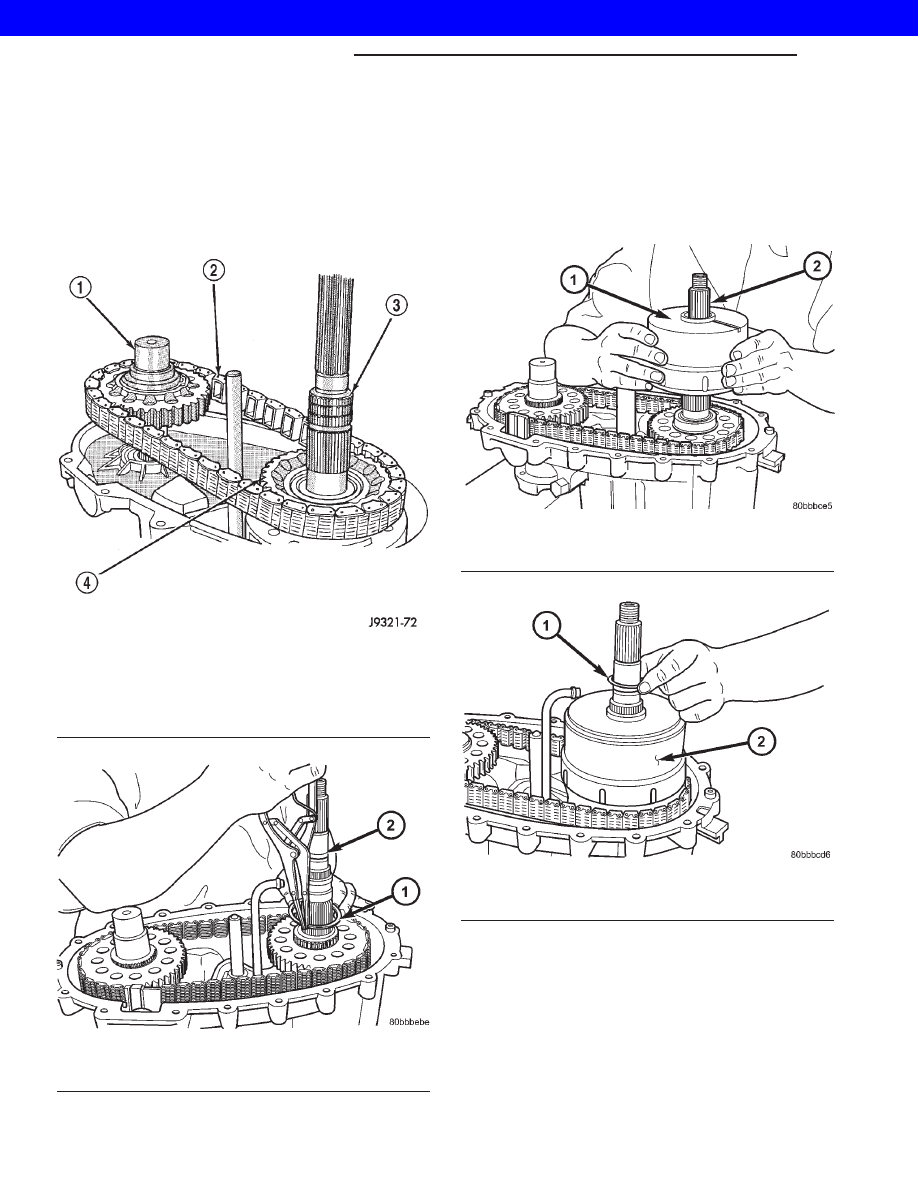

Fig. 52 Installing Drive Chain, Front Output Shaft

And Drive Gear

1 - FRONT OUTPUT SHAFT
2 - DRIVE CHAIN
3 - MAINSHAFT
4 - DRIVE SPROCKET

Fig. 53 Install Output Shaft Drive Gear Snap-ring

1 - REAR OUTPUT SHAFT DRIVE GEAR SNAP-RING
2 - REAR OUTPUT SHAFT

Fig. 54 Install Progressive Coupler

1 - PROGRESSIVE COUPLING
2 - MAINSHAFT

Fig. 55 Install Progressive Coupler Thrust Washer

1 - PROGRESSIVE COUPLING THRUST WASHER
2 - PROGRESSIVE COUPLING

21s - 274

TRANSFER CASE - NV247

WG

TRANSFER CASE - NV247 (Continued)

2001 JEEP GRAND CHEROKEE
