(30) Install the number 7 bearing onto the reaction

sun gear with the flat side against the sun gear (Fig.
86).

(31) Install the output shaft selective thrust plate

onto the reaction annulus with the oil grooves facing

the annulus gear and the tabs and notches aligned as
shown in (Fig. 87).

Fig. 86 Install Reaction Annulus and Carrier

Fig. 85 Install 2C Clutch Pack

Fig. 87 Thrust Plate Alignment

21 - 230

45RFE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(32) Install the number 6 bearing against the out-

put shaft selective spacer with the flat side against
the spacer (Fig. 86).

(33) Install the reaction annulus into the reaction

planetary gear set (Fig. 86).

(34) Install the 4C retainer/bulkhead into the

transmission case. Make sure that the oil feed holes
are pointing toward the valve body area. Rotate the
reaction annulus during the installation of the 4C
retainer/bulkhead to ease installation.

(35) Install

the

4C

retainer/bulkhead

tapered

snap-ring into the transmission case (Fig. 88). Make
sure that the open ends of the snap-ring are located
in the case opening toward the valve body area.

(36) Air check the 2C and 4C clutch operation.
(37) Using Alignment Plate 8261, Adapter 8266-17

from End-Play Tool Set 8266 and Dial Indicator
C-3339, measure and record the output shaft end-
play (Fig. 89). The correct output shaft end-play is
0.53–0.78 mm (0.021–0.031 in.). Adjust as necessary.
Install the chosen output shaft selective spacer and
re-measure end-play to verify selection.

(38) Apply a bead of RTV silicone and install the

extension/adapter housing onto the transmission
case.

(39) Install and torque the bolts to hold the exten-

sion/adapter housing onto the transmission case. The
correct torque is 54 N·m (40 ft. lbs.).

(40) Install the number 5 bearing and spacer onto

the 4C retainer/bulkhead (Fig. 90).

(41) Install the input clutch assembly into the

transmission case (Fig. 90). Make sure that the input
clutch assembly is fully installed by performing a
visual inspection through the input speed sensor
hole. If the tone wheel on the input clutch assembly
is visible, the assembly is fully installed.

(42) Install the number 1 bearing with the flat

side down in the pocket of the input clutch assembly
(Fig. 90).

(43) Install the oil pump into the transmission

case (Fig. 91).

(44) Install the bolts to hold the oil pump into the

transmission case. Tighten the oil pump bolts to 28
N·m (250 in. lbs.).

(45) Using Adapter 8266-1 from End-Play Tool Set

8266 and Dial Indicator C-3339, measure and record
the input shaft end-play (Fig. 92). The correct end-
play is 0.79–1.07 mm (0.031–0.042 in.). Adjust as
necessary. Install the chosen spacer on the number 5
bearing and re-measure end-play to verify selection.

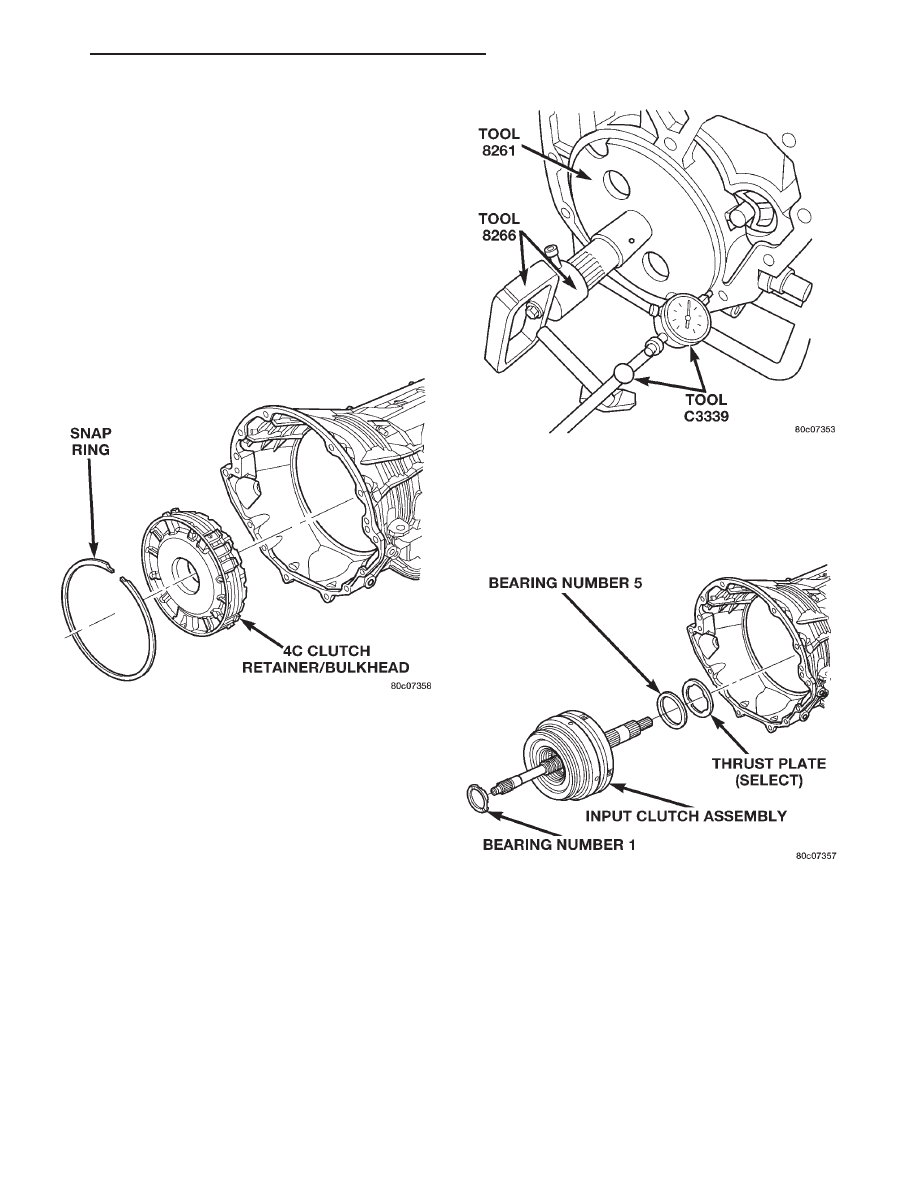

Fig. 88 Install 4C Clutch Retainer/Bulkhead

Fig. 89 Measure Output Shaft End Play

Fig. 90 Install Input Clutch Assembly

WJ

45RFE AUTOMATIC TRANSMISSION

21 - 231

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: When measuring the input shaft end-play,
two “stops” will be felt. When the input shaft is
pushed inward and the dial indicator zeroed, the
first “stop” felt when the input shaft is pulled out-
ward is the movement of the input shaft in the input
clutch housing hub. This value should not be
included in the end-play measured value and there-
fore must be recorded and subtracted from the dial
indicator reading.

(46) Install the transmission front cover into the

transmission case (Fig. 93).

(47) Install the outer snap-ring to hold the trans-

mission front cover into the transmission case (Fig.
93).

(48) Partially install the inner transmission front

cover snap-ring onto the oil pump (Fig. 93).

(49) Using Installer 8255, install the inner trans-

mission front cover snap-ring the remainder of the
way onto the oil pump (Fig. 94).

(50) Install the valve body (Fig. 95). Tighten the

valve body to transmission case bolts to 12 N·m (105
in. lbs.).

(51) Install the primary oil filter and the oil cooler

filter (Fig. 96). Tighten the screws to hold the pri-
mary oil filter to the valve body to 4.5 N·m (40 in.
lbs.). Using Oil Filter Wrench 8321, tighten the
cooler return oil filter to the transmission case to 14
N·m (125 in. lbs.).

(52) Apply RTV silicone to the oil pan and install

the transmission oil pan. Tighten the bolts to 12 N·m
(105 in. lbs.).

Fig. 91 Install Oil Pump

Fig. 92 Measure Input Shaft End Play

Fig. 93

Fig. 94 Seat Snap Ring Using Tool 8255

21 - 232

45RFE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(53) Install the input, output, and line pressure

sensors (Fig. 97). Tighten the bolts to 12 N·m (105 in.
lbs.).

(54) Install the manual shift lever from the trans-

mission. Torque the retaining cross-bolt to 16 N·m
(140 in. lbs.).

VALVE BODY

DISASSEMBLY

(1) Remove the screws holding the solenoid and

pressure switch assembly to the valve body (Fig. 98).
Do not remove the screws on the top of the solenoid
and pressure switch assembly.

(2) Separate the solenoid and pressure switch

assembly from the valve body.

(3) Remove the screw holding the detent spring

(Fig. 99) onto the valve body.

(4) Remove the detent spring from the valve body.

(5) Remove the TRS selector plate from the valve

body and the manual valve.

(6) Remove the clutch passage seals from the valve

body, if necessary.

(7) Remove the screws holding the accumulator

cover onto the valve body (Fig. 100).

(8) Remove the accumulator springs and pistons

from the valve body. Note which accumulator piston
and spring belong in each location.

(9) Place the valve body on the bench with the

transfer plate upward.

Fig. 95 Install Valve Body Assembly

Fig. 96 Install Primary Oil and Cooler Filters

Fig. 97 Install Input, Output, and Line Pressure

Sensors

Fig. 98 Solenoid and Pressure Switch Assembly

Screws

WJ

45RFE AUTOMATIC TRANSMISSION

21 - 233

DISASSEMBLY AND ASSEMBLY (Continued)
