Предохранители

R

РАСПОЛОЖЕНИЕ БЛОКОВ
ПРЕДОХРАНИТЕЛЕЙ

На автомобиле имеется два блока
предохранителей, сгруппированных по
защищаемым цепям.

Блоки предохранителей
расположены:

1. В салоне.

2. В моторном отсеке.

Предостережение: Не допускайте
попадания влаги в блок
предохранителей при снятой
крышке и ставьте крышку на место
при первой возможности.

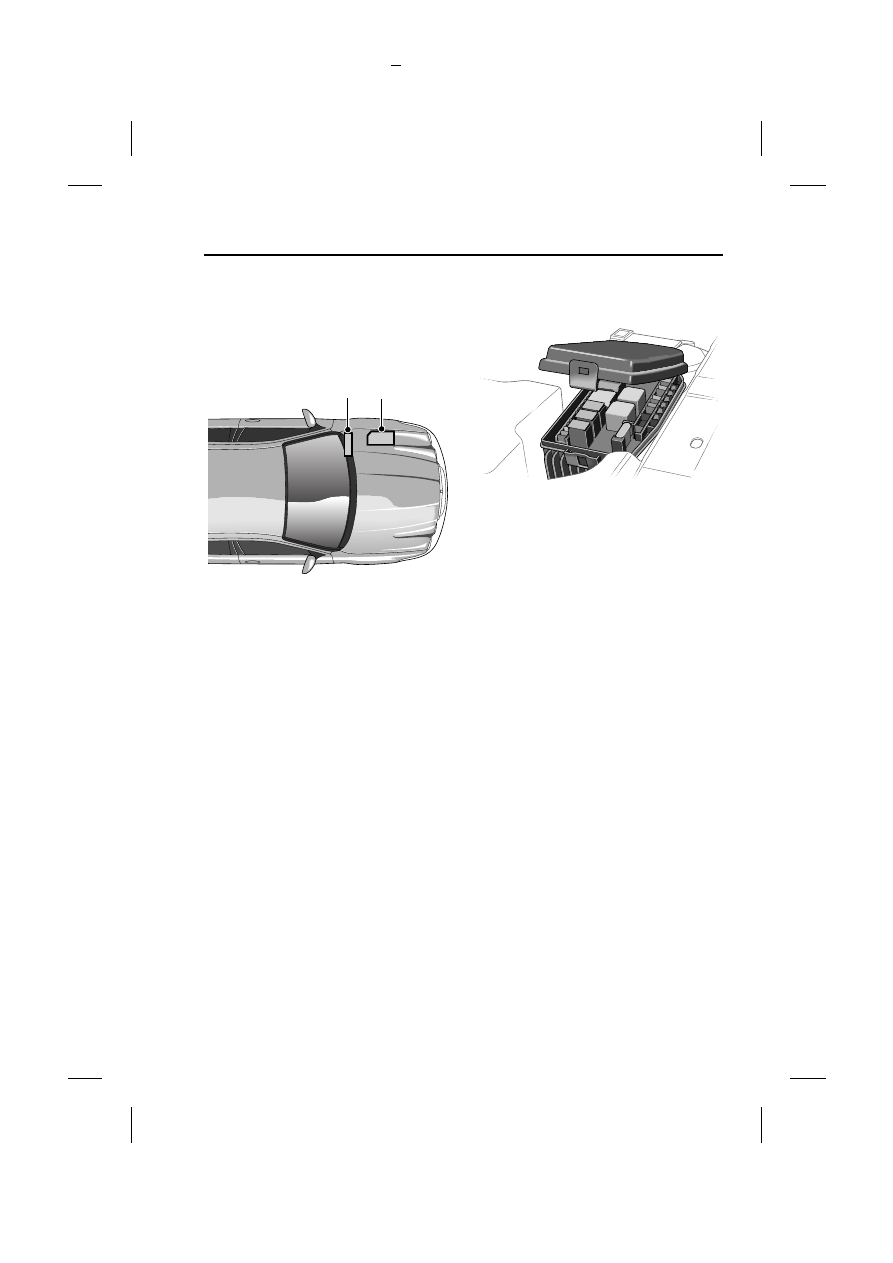

Блок предохранителей в моторном
отсеке

Блок предохранителей расположен
с левой стороны моторного отсека,
рядом с аккумуляторной батареей.

Отжав язычок фиксатора в передней
части крышки блока
предохранителей, полностью снимите
крышку с задних петель.

Специальный пинцет для извлечения
штырьковых предохранителей
расположен в блоке
предохранителей.

После замены предохранителей
вставьте крышку блока
предохранителей в петли и нажмите
переднюю часть крышки, чтобы
застегнулся язычок фиксатора.

1

2

JAG0699

JAG0700

Предохранители

252

L

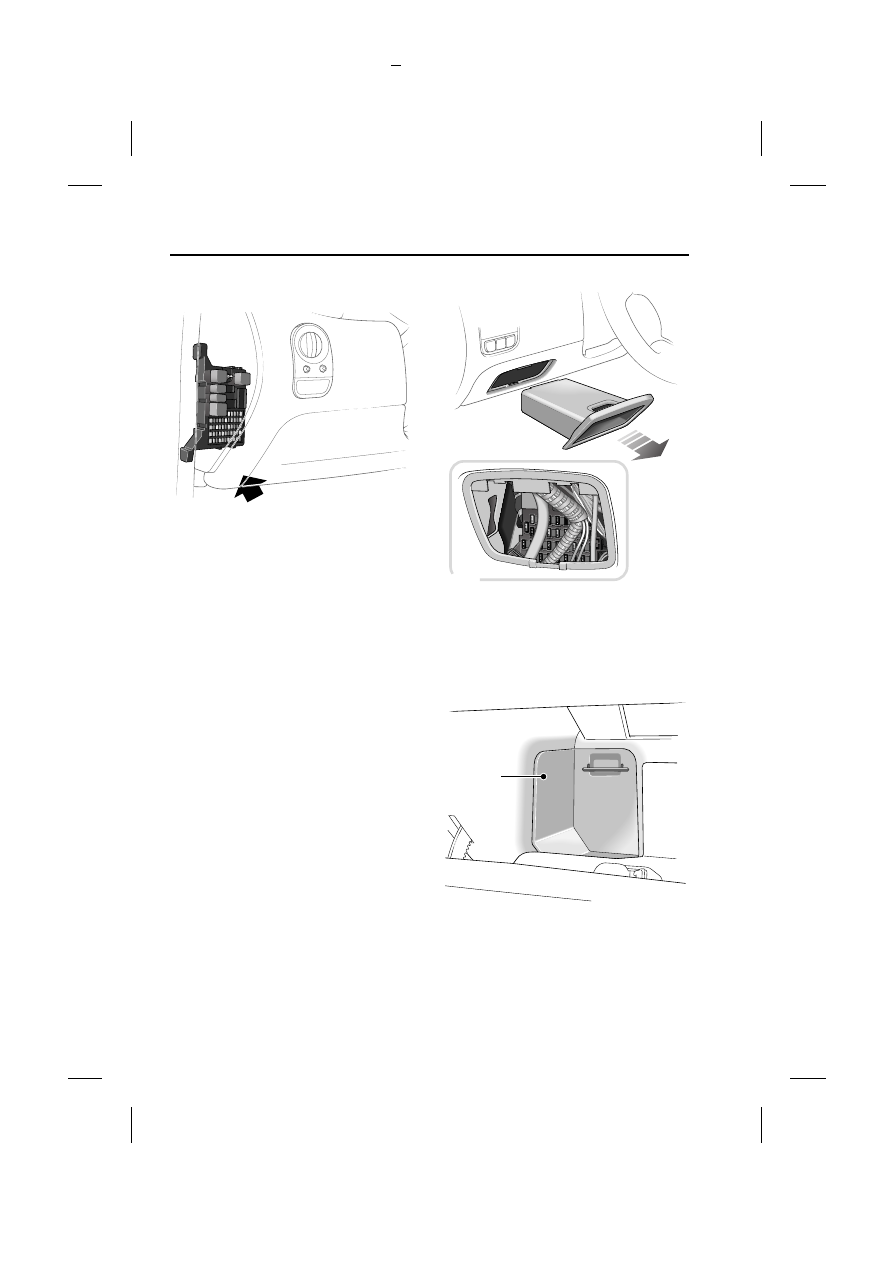

Блок предохранителей в салоне

Блок предохранителей расположен
в левой части автомобиля, за нижней
частью панели управления.

Пинцет для извлечения штырьковых
предохранителей хранится в блоке
предохранителей моторного отсека.

Примечание: Для того чтобы
уверенно найти нужный
предохранитель возможно придётся
воспользоваться фонариком.

На автомобилях, оборудованных
подколенным валиком, доступ к блоку
предохранителей находится под
панелью.

На автомобилях, не оборудованных
подколенным валиком, доступ к блоку
предохранителей может быть
следующим.

В автомобилях для левостороннего
движения – снять декоративную
панель. Блок предохранителей будет
виден через образовавшееся
отверстие.

В автомобилях с правосторонним
управлением – откройте перчаточный
ящик и снимите панель 1.

JAG0702

JAG0701

1

JAG0801

253

Предохранители

R

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ

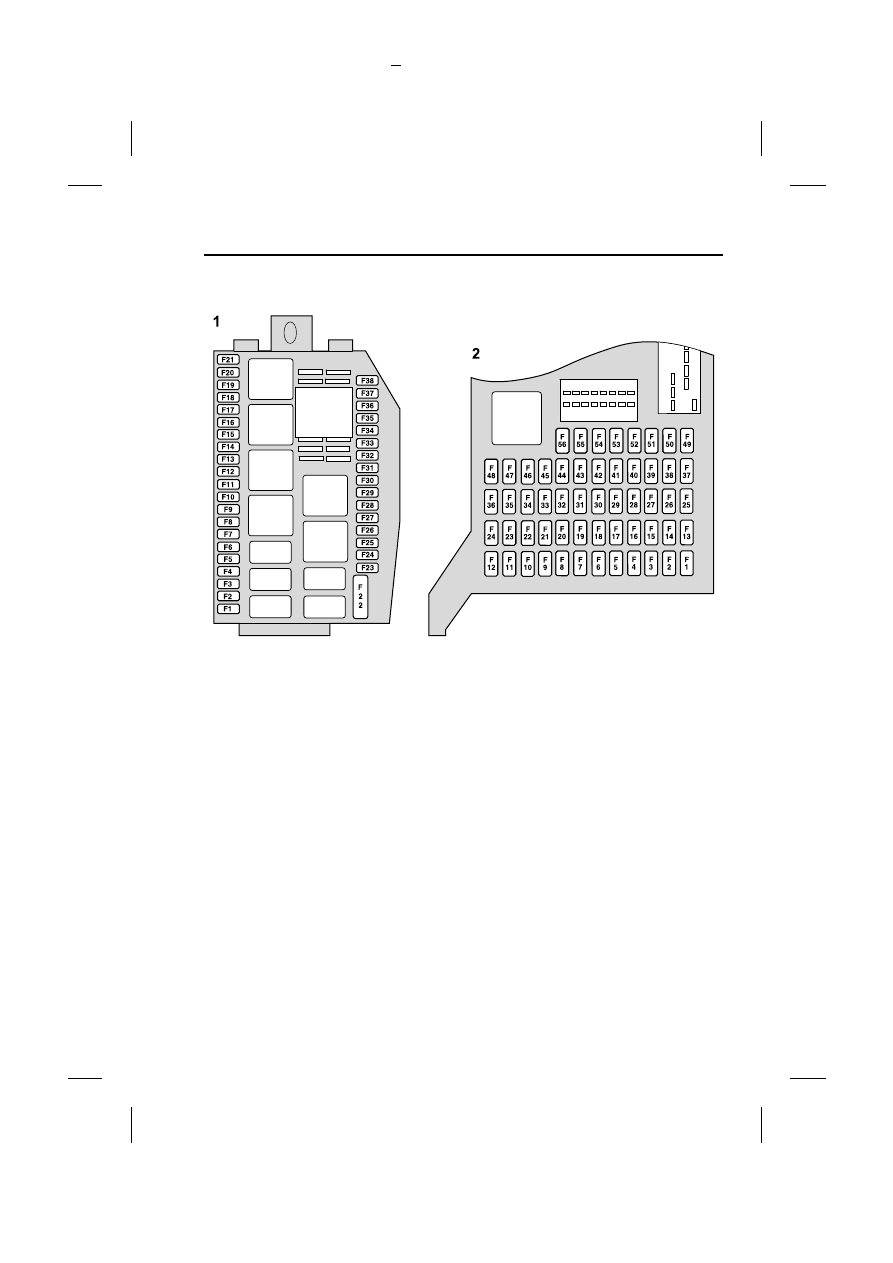

1. Блок предохранителей в моторном отсеке.

2. Блок предохранителей в салоне.

JAG0703

Предохранители

254

L

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ (1)

№

предохра-

нителя

Номинал (A)

Цепь

F1

10

Дальний свет правой фары.

F2

15

Передние противотуманные фары, главный
переключатель.

F3

20

Звуковой сигнал (только автомобиль с дизельным
двигателем).

F4

10

Дальний свет левой фары.

F5

10

Электромагнитная муфта компрессора
кондиционера.

F6

7,5

Генератор (только автомобиль с бензиновым
двигателем).

F7

5

Обмотка реле топливного отопителя (только
автомобиль с дизельным двигателем).

F8

30

Выключатель стеклоочистителей.

F9

30

Выключатель стеклоочистителей,
электродвигатель насоса омывателя ветрового
стекла, двигатель стеклоочистителя.

F10

15

Катушки зажигания (только бензиновый
двигатель).

F11

15

Блок управления автоматической коробкой
передач.

F12

7,5

Обмотка реле вспомогательного отопителя
(только автомобили с дизельным двигателем).

F13

5

Антиблокировочная система тормозов (ABS),
система динамической стабилизации (DSC).

F14

30

Обогрев левой стороны ветрового стекла.

F15

30

Обогрев правой стороны ветрового стекла.

F16

5

Регулятор скорости вращения вентилятора
системы охлаждения.

F17

10

Инжекторы (только автомобили с бензиновым
двигателем).

Система рециркуляции отработавших газов,
управление сопловым аппаратом
турбокомпрессора (только автомобили
с дизельным двигателем).
