247

Замена ламп

R

БЛОК ЗАДНИХ ФОНАРЕЙ –
УНИВЕРСАЛ

В блоке задних фонарей расположены
следующие лампы:

1. Лампа заднего хода, тип P21W.

2. Лампа стоп-сигнала/заднего

габаритного фонаря, тип P21/5W.

3. Лампа противотуманной фары,

тип P21W.

4. Задний боковой габаритный

фонарь P21/5W (только на
автомобилях с левосторонним
управлением).

5. Лампа указателя поворота,

тип PY21W.

Перед заменой любых ламп
необходимо выключить зажигание
и освещение.

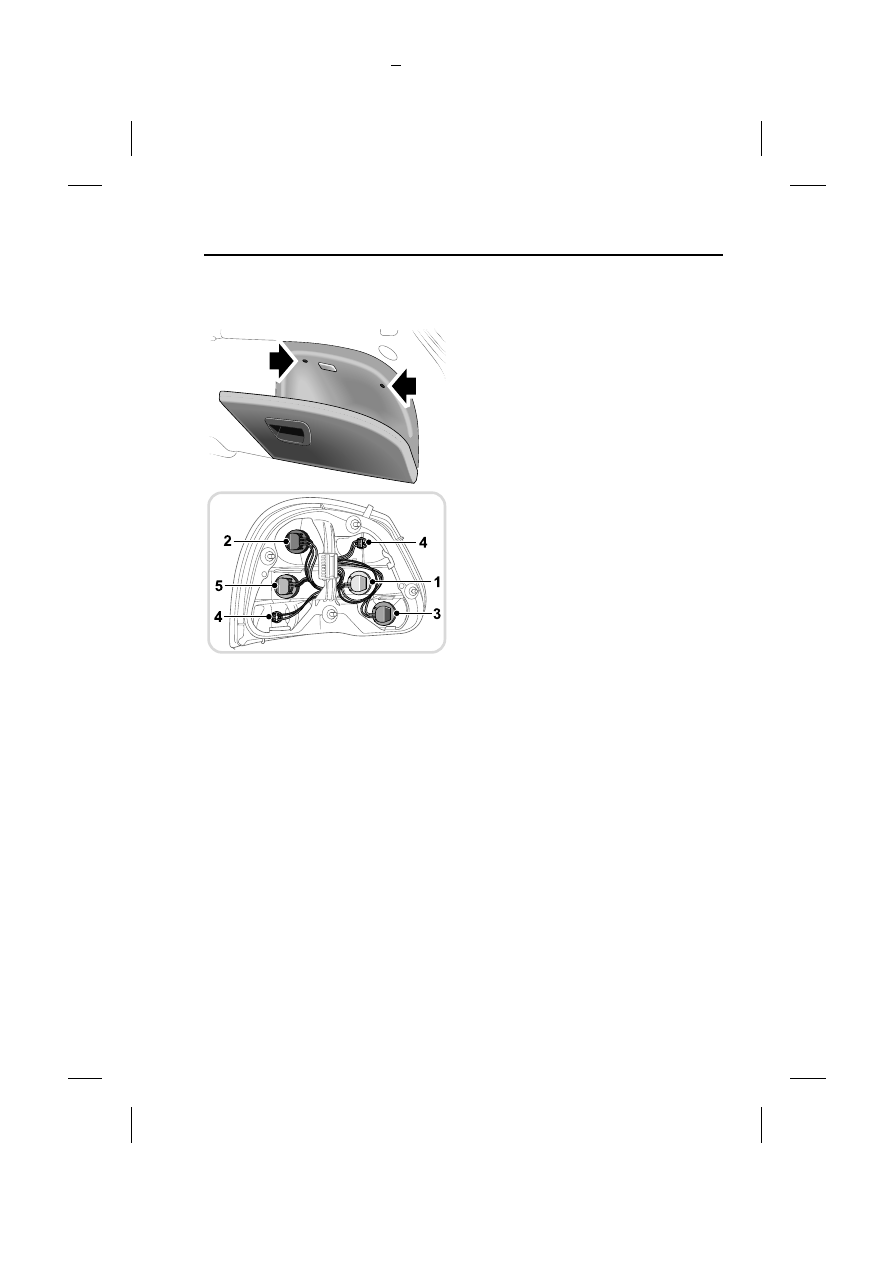

Откройте багажное отделение
и снимите боковую крышку.
Воспользуйтесь отвёрткой для
отсоединения защёлок (на рисунке
показаны стрелками) и снимите
крышку.

Каждая лампа находится
в собственном патроне. Определите
лампу, подлежащую замене,
поверните патрон на четверть оборота
против часовой стрелки и выньте
патрон с лампой.

Примечание:
• Если на автомобиле установлен

сабвуфер, следует снять
закрывающие его панели, чтобы
получить доступ к правому блоку
задних фонарей через отверстие
в корпусе сабвуфера.

• Для получения доступа к левому

блоку задних фонарей нужно
снять панель, закрывающую
чейнджер компакт-дисков, и блок
навигационной системы, для чего
отвёрткой нужно отстегнуть
застёжки панели.

• На рисунке показано изображение

правого блока задних фонарей,
вид сзади. Левый блок задних
фонарей имеет зеркально-
симметричный вид по отношению
к правому.

Если автомобиль оснащен
сабвуфером и чейнджером,
рекомендуется замену ламп
производить у дилера компании
Jaguar.

Выньте неисправную лампу и вставьте
в патрон новую, нужного номинала,
как показано на патроне. Важное
значение имеет правильный выбор
типа устанавливаемой лампы.

JAG0697

Замена ламп

248

L

ВЕРХНИЙ СТОП-СИГНАЛ

Источником света в дополнительном
верхнем стоп-сигнале служат
светодиоды. При отказе одного или
более светодиодов дополнительный
стоп-сигнал может перестать
соответствовать требованиям
местного законодательства и должен
быть немедленно заменён дилером
компании Jaguar или в ее техническом
центре.

249

Предохранители

R

Предохранители

ТИПЫ ПРЕДОХРАНИТЕЛЕЙ

Неработающая электрическая цепь
указывает на перегоревший
предохранитель.

Не устанавливайте предохранитель
при повреждении электрических
проводов: обратитесь к дилеру
компании Jaguar или в её технический
центр. После замены предохранителя
обратитесь к дилеру компании Jaguar
или в ее технический центр для
проверки соответствующей
электрической цепи.

Проверьте, чтобы новый
предохранитель имел нужный
номинал (по силе тока).

Из нескольких типов применяемых на
автомобиле предохранителей
владелец может заменять
самостоятельно только штырьковые
предохранители типа (A).

Для извлечения штырьковых
предохранителей в блоке
предохранителей моторного отсека
имеется специальный пинцет,
находящийся вместе с запасными
предохранителями.

Пользуйтесь только имеющимися
в комплекте запасными
предохранителями.
Если используется покупной
предохранитель, то он должен быть
сертифицирован компанией Jaguar
и иметь такой же номинал.

JAG0698

Предохранители

250

L

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Проверьте, чтобы новый
предохранитель имел нужный
номинал (по силе тока).
Предохранители имеет цветовую
кодировку номинала, кроме того,
значение номинала написано на
каждом предохранителе. Цвета
и значения номиналов соотносятся
следующим образом:

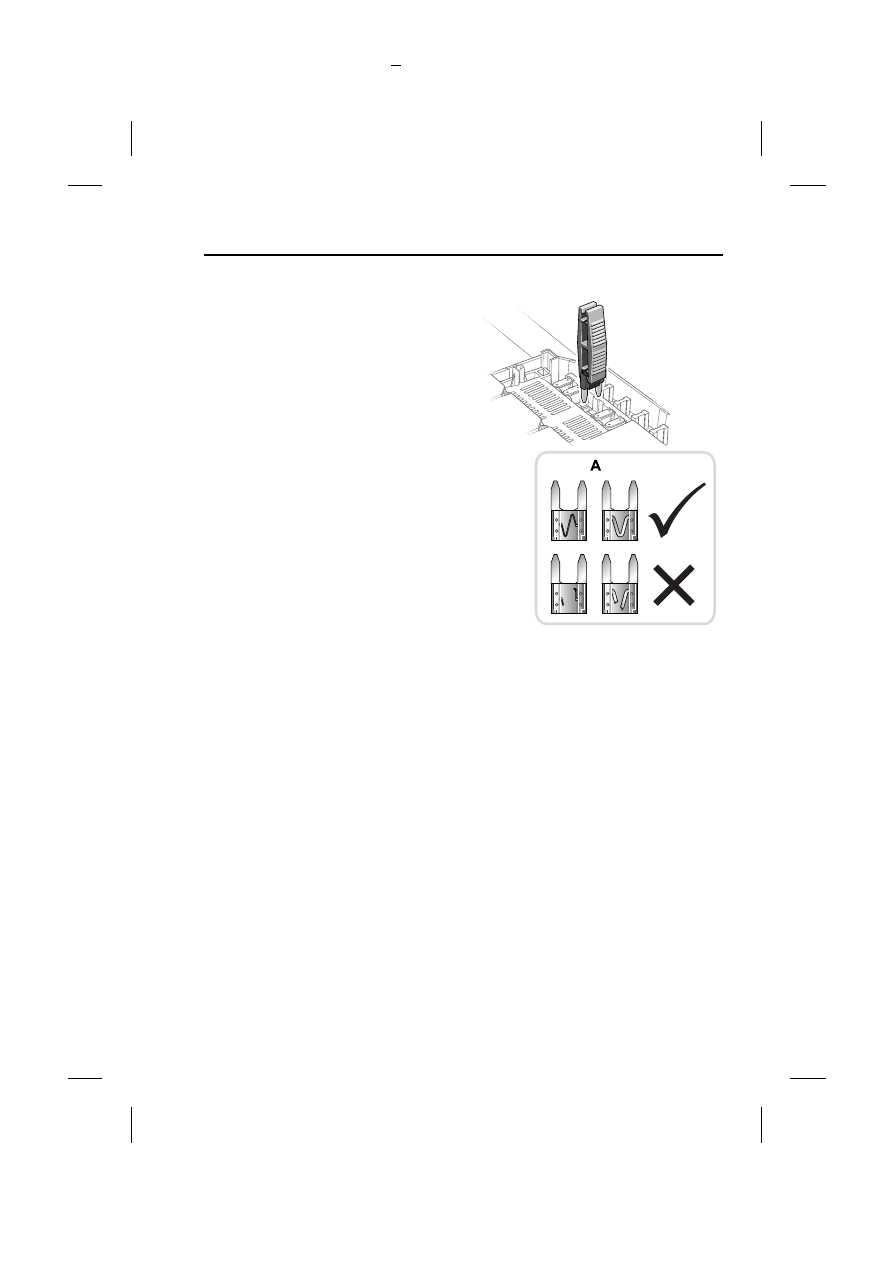

Замена штырьковых
предохранителей
Наденьте пинцет на предохранитель
и извлеките предохранитель.

Если провод внутри предохранителя
оборван, значит предохранитель
перегорел.

При помощи пинцета вставьте новый
предохранитель.

ВНИМАНИЕ:

• Не используйте предохранитель

с другим номиналом.
Электрическая цепь может
оказаться перегруженной,
что чревато возникновением
пожара.

• Запрещается предпринимать

попытки ремонта перегоревших
предохранителей, поскольку
это может вызвать пожар или
серьёзное повреждение
электрической цепи.

Жёлто-коричневый

5 A

Темно-красный

7,5 A

Красный

10 A

Светло-синий

15 A

Жёлтый

20 A

Прозрачный

25 A

Светло-зеленый

30 A
