Замена ламп

R

ФАРА БЛИЖНЕГО СВЕТА
(НАРУЖНАЯ)

Откройте капот.

Для доступа к левой лампе
необходимо снять аккумуляторную
батарею и гнездо крепления
аккумулятора.

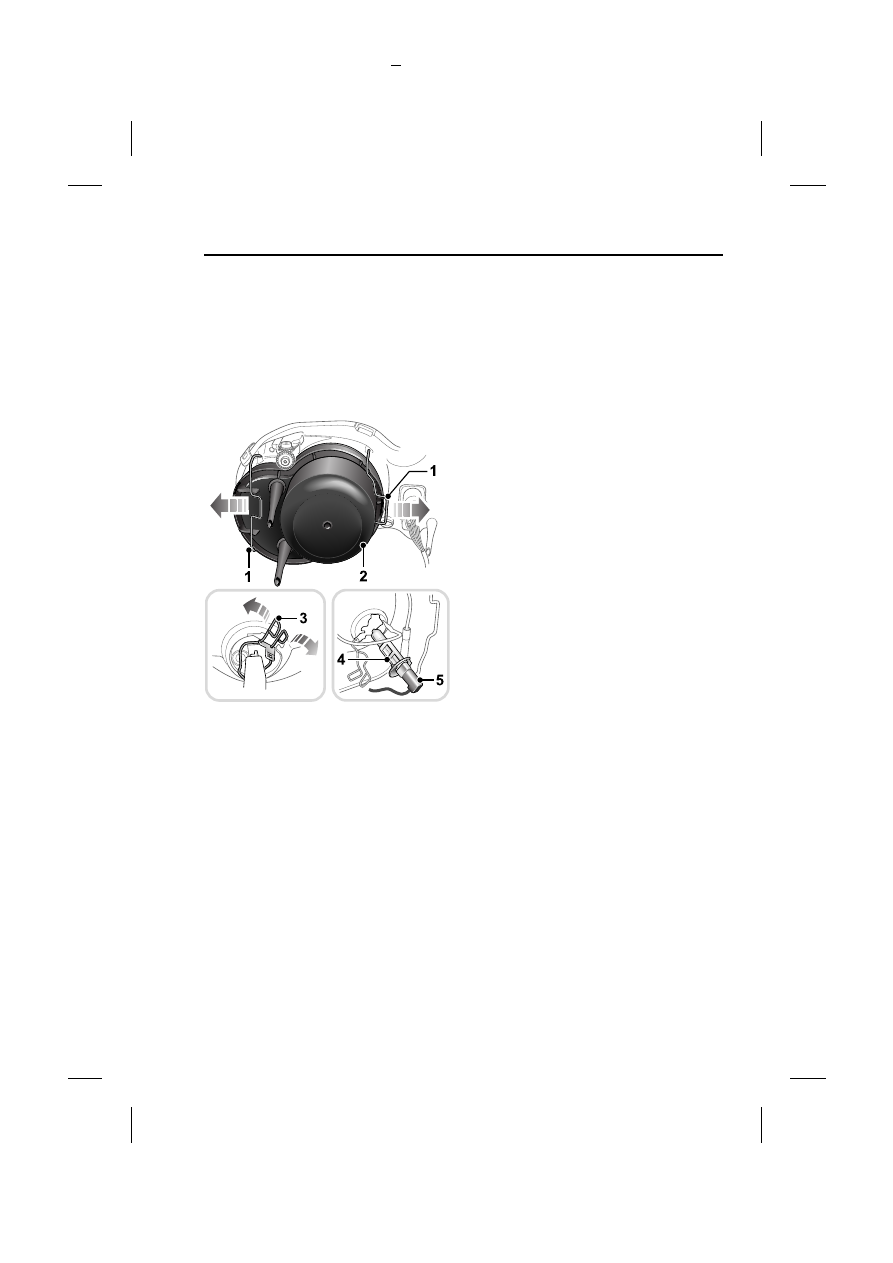

Сдвиньте две пружинные защёлки (1)
в открытое положение и снимите
крышку (2).

Сожмите пружинную защёлку (3)
и отожмите её к лампе (4), чтобы
освободить и вынуть лампу. Стяните
разъём (5) с лампы.

Вставьте в патрон новую лампу
(тип H1 для фары ближнего света).

Вставьте лампу в блок-фару:
установка лампы возможна только
в одном положении. Закрепите
пружинную защёлку и наверните
круглую крышку.

Закройте капот.

Примечание: Ксеноновые
газоразрядные лампы D2S 35W
замене не подлежат. При отказе
фары обратитесь к дилеру компании
Jaguar или в ее техцентр.

JAG0691

Замена ламп

244

L

ПОВТОРИТЕЛИ УКАЗАТЕЛЕЙ
ПОВОРОТА

Чтобы снять блок лампы с наружного
зеркала, предварительно снимите
стекло зеркала, чтобы получить
доступ к патрону лампы бокового
повторителя. Осторожно снимите
резиновое уплотнение и извлеките
патрон лампы из гнезда.

Выньте лампу и вставьте новую типа
WY5W.

Вставьте на место патрон лампы
и убедитесь, что резиновое
уплотнение плотно закреплено.
Осторожно вставьте на место стекло
зеркала до щелчка.

ПЕРЕДНИЕ СТОЯНОЧНЫЕ
(ГАБАРИТНЫЕ) ФОНАРИ

Откройте капот.

Передние стояночные фонари
расположены во внутренних фарах.

Для доступа к левой лампе
необходимо снять аккумуляторную
батарею и гнездо крепления
аккумулятора.

Поверните круглую крышку против
часовой стрелки и снимите.

Вытяните из фары малый патрон
с лампой.

Выньте лампу из патрона и вставьте
новую лампу типа W5W.

Вставьте патрон с лампой обратно
в фару.

Поставьте на место круглую крышку.

Закройте капот.

JAG0609

JAG0693

245

Замена ламп

R

ПЕРЕДНИЙ УКАЗАТЕЛЬ
ПОВОРОТА

Откройте капот.

Лампа находится внутри наружной
фары.

Снимите две пружинные защёлки
и снимите крышку.

Поверните патрон на четверть
оборота против часовой стрелки
и выньте патрон с лампой.

Выньте лампу из патрона и вставьте
новую лампу типа PY21W.

Вставьте патрон в блок фар:
установка лампы возможна только
в одном положении.

Поставьте на место крышку и два
пружинных фиксатора.

Закройте капот.

ОСВЕЩЕНИЕ НОМЕРНОГО
ЗНАКА

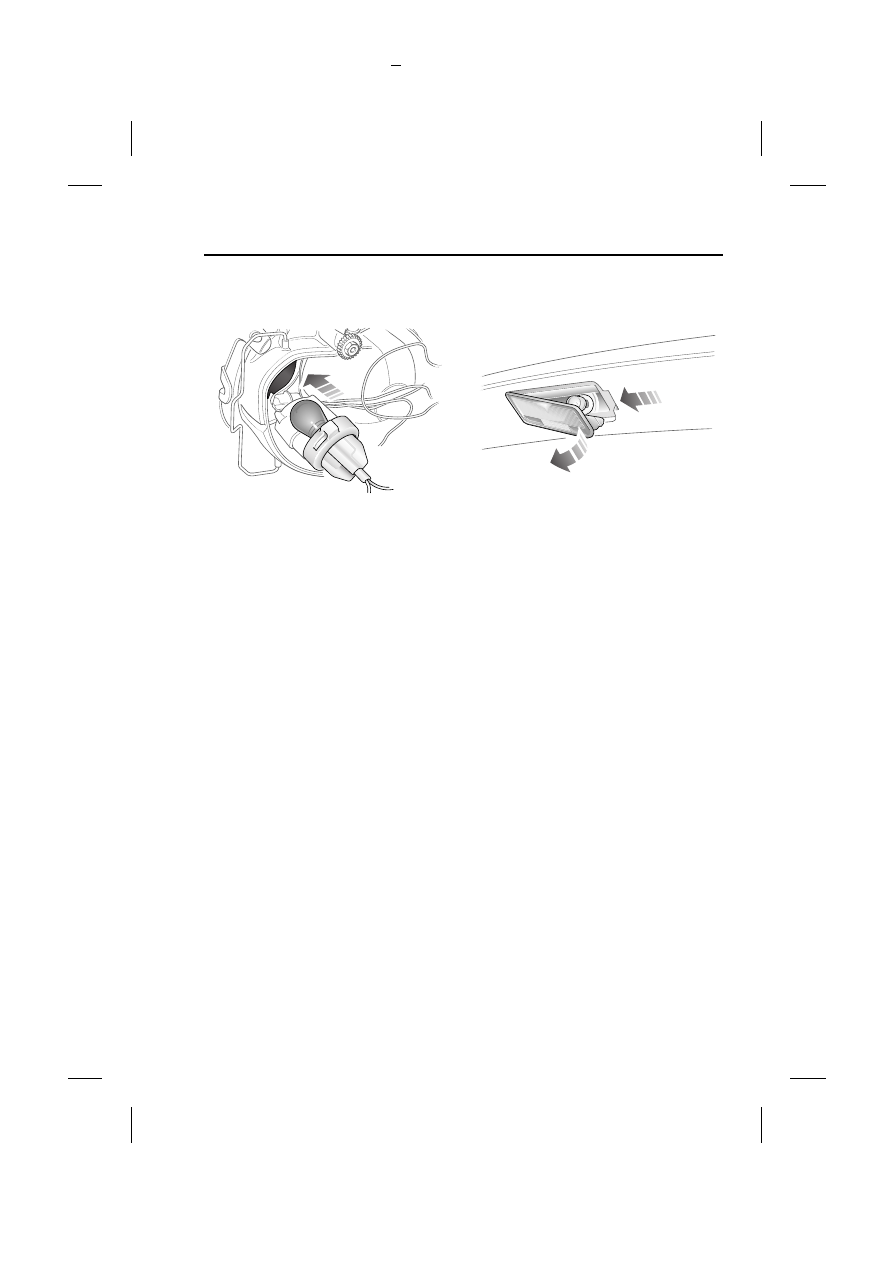

Сдвиньте вбок защёлку рассеивателя
и снимите рассеиватель.

Выньте лампу и вставьте новую лампу
надлежащего типа: W3W для
автомобилей с кузовом седан
и W5W – для моделей с кузовом
универсал.

Установите рассеиватель на место,
нажав на него до щелчка.

ПЕРЕДНЯЯ
ПРОТИВОТУМАННАЯ ФАРА

Рекомендуется заменять лампы
в передних противотуманных фарах
у дилера компании Jaguar или в её
техцентре.

JAG0694

JAG0695

Замена ламп

246

L

БЛОК ЗАДНИХ ФОНАРЕЙ –
СЕДАН

В блоке задних фонарей расположены
следующие лампы:

1. Лампа заднего хода, тип P21W.

2. Лампа стоп-сигнала/заднего

габаритного фонаря, тип P21/5W.

3. Лампа противотуманной фары,

тип P21W.

4. Лампа заднего фонаря,

тип P21/5W.

5. Лампа указателя поворота,

тип PY21W.

Перед заменой любых ламп
необходимо выключить зажигание
и освещение.

Откройте багажное отделение,
освободите клипсу крепления
бокового коврика и отстегните
защёлку платы ламп блока задних
фонарей.

Выньте неисправную лампу и вставьте
в патрон новую, нужного номинала,
как показано на патроне. Важное
значение имеет правильный выбор
типа устанавливаемой лампы.

Установите плату фонаря на место,
проверив надёжность крепления
защёлок.

Положите на место коврик.
