Jaguar X-Type. Руководство - часть 56

235

Замена колеса

R

Установка запасного колеса

ВНИМАНИЕ:

После установки временного
запасного колеса поездку следует
продолжать с повышенной
осторожностью и при первой же
возможности заменить временное
колесо на штатное.

Установите запасное колесо
и наживите гайки его крепления.

Пользуясь баллонным ключём,
слегка притяните гайки
в последовательности, показанной
на рисунке.

Опустите домкрат и попеременно
затяните гайки, НЕ ЗАТЯГИВАЙТЕ
ГАЙКИ С ИЗЛИШНЕ БОЛЬШИМ
УСИЛИЕМ.

При первой же возможности затяните
гайки динамометрическим ключом
моментом:

Колёса из лёгкого сплава
• 103 Нм ± 15,5

(75,95 фунт-сил/фут ± 11,4).

Стальные колесные диски:
• 80 Нм ± 12,0

(59,0 фунт-сил/фут ± 8,5).

Не допускается превышение
указанных выше значений момента
затяжки.

Укладка инструмента и колеса
Уложите домкрат и баллонный ключ.

Уложите снятое колесо в отсек
багажного отделения и закрепите его
гайкой. Установите на место панель
пола багажного отделения.

Примечание: Периодически
проверяйте домкрат, очищайте
и смазывайте резьбу, чтобы домкрат
всегда был готов к использованию.

3

4

1

5

2

JAG0794

Эвакуация автомобиля

236

L

Эвакуация автомобиля

ПОЛОМКА АВТОМОБИЛЯ

При выполнении буксировки или
эвакуации важно помнить о том,
что модельный ряд автомобилей
включает в себя переднеприводные
и полноприводные модели.

Строго соблюдайте правила
буксирования. Законодательство
некоторых стран требует, чтобы
в буксируемом автомобиле на видном
месте, в задней его части, были
выставлены его регистрационный
номер и надпись «НА БУКСИРЕ» или
знак аварийной остановки.

Во время буксирования автомобиля
селектор должен находиться
в положении N (Нейтраль), а ключ
зажигания – в положении II, чтобы
замок рулевой колонки был
разблокирован и работала панель
приборов, звуковой сигнал и стоп-
сигналы.

Полноприводные автомобили

Предостережение:
• Запрещается буксировать

полноприводный автомобиль
методом частичной погрузки
передней части без
предварительного
отсоединения карданного вала
от фланца дифференциала
заднего моста. Если карданный
вал не отсоединить,
то вращение задних колёс
заставит вращаться и передние
колёса, даже если селектор
будет находиться
в нейтральном положении.

• При исправной коробке передач

автомобиль можно буксировать,
оставив все четыре колеса на
дороге, на расстояние не более
50 км (30 миль) и со скоростью
не свыше 50 км/ч (30 миль/ч).

• Если при буксировании

полноприводного автомобиля
задние колёса остаются на
дороге, то расстояние
буксирования не должно
превышать 0,8 км (0,5 мили) во
избежание повреждений.
Скорость буксирования не
должна превышать 50 км/ч
(30 миль/ч).

237

Эвакуация автомобиля

R

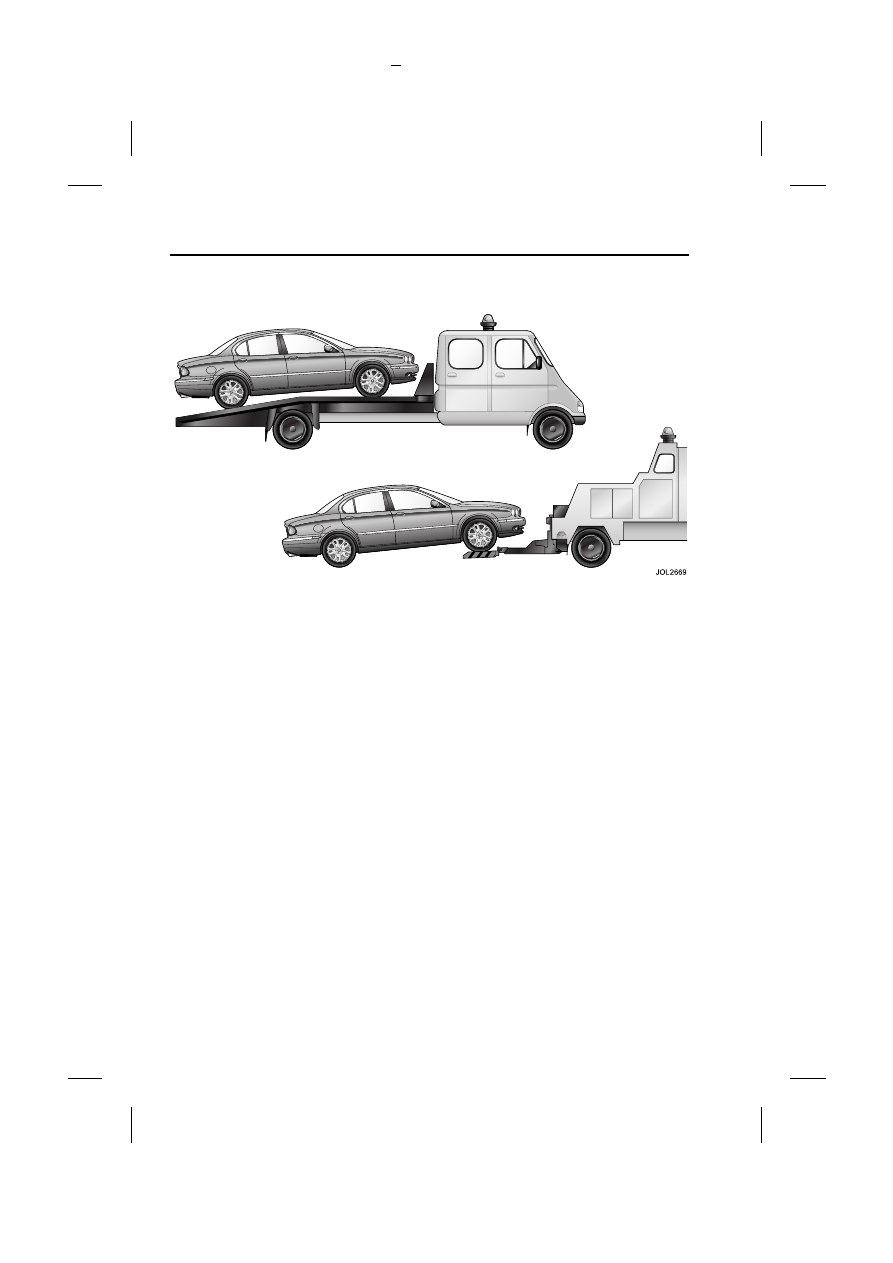

РЕКОМЕНДУЕМЫЕ МЕТОДЫ
ЭВАКУАЦИИ

Предостережение:
• Предпочтительным

и рекомендованным методом
эвакуации является метод
полной погрузки на эвакуатор.

• Проследите за тем, чтобы

прибывшая с эвакуатором
бригада не использовала для
эвакуации подвеску на стропах,
поскольку это может повредить
кузов.

• Если у автомобиля повреждена

коробка передач, то для
предотвращения большего
ущерба буксирование должно
производиться методом
частичной погрузки задней части
автомобиля (задние колеса не
должны касаться дороги).

• Не перевозите автомобиль

с частичной погрузкой его
передней части.

Съемная буксировочная проушина
предназначена для срочного
буксирования на небольшое
расстояние, например, для удаления
автомобиля с того места, где он
создает помеху движению или для
присоединения троса лебедки
эвакуатора.

ВНИМАНИЕ:

При выключенном двигателе
гидроусилитель рулевого
управления и усилитель тормозов
не работают.

Поэтому нужно ожидать
значительного увеличения усилий,
необходимых для поворота
рулевого колеса и торможения.

Эвакуация автомобиля

238

L

ПЕРЕВОЗКА АВТОМОБИЛЯ

При перевозке автомобиля на прицепе
грузового автомобиля или на
эвакуаторе с плоской платформой
необходимо затянуть стояночный
тормоз и поставить колодки под
колёса, а также:
• поставить селектор

автоматической коробки передач
в положение N (Нейтраль) или D
(Передачи переднего хода), но ни
в коем случае не в положение P
(Стоянка);

• рычаг переключения передач

механической коробки передач
установить в нейтральное
положение.

Автомобиль необходимо закрепить на
прицепе или на эвакуаторе. На днище
кузова расположены четыре скобы
для крепления автомобиля при
транспортировке. Не закрепляйте
крюки транспортных строп за
буксировочные проушины.

Буксировка подвеской
Проследите за тем, чтобы прибывшая
с эвакуатором бригада не
использовала для эвакуации подвеску
на стропах поскольку это может
повредить кузов.

Предостережение: Запрещается
буксировать полноприводный
автомобиль методом частичной
погрузки передней части без
предварительного отсоединения
карданного вала от фланца
дифференциала заднего моста.
Если карданный вал не
отсоединить, то вращение задних
колёс заставит вращаться
и передние колёса, даже если
селектор будет находиться
в нейтральном положении.
