S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

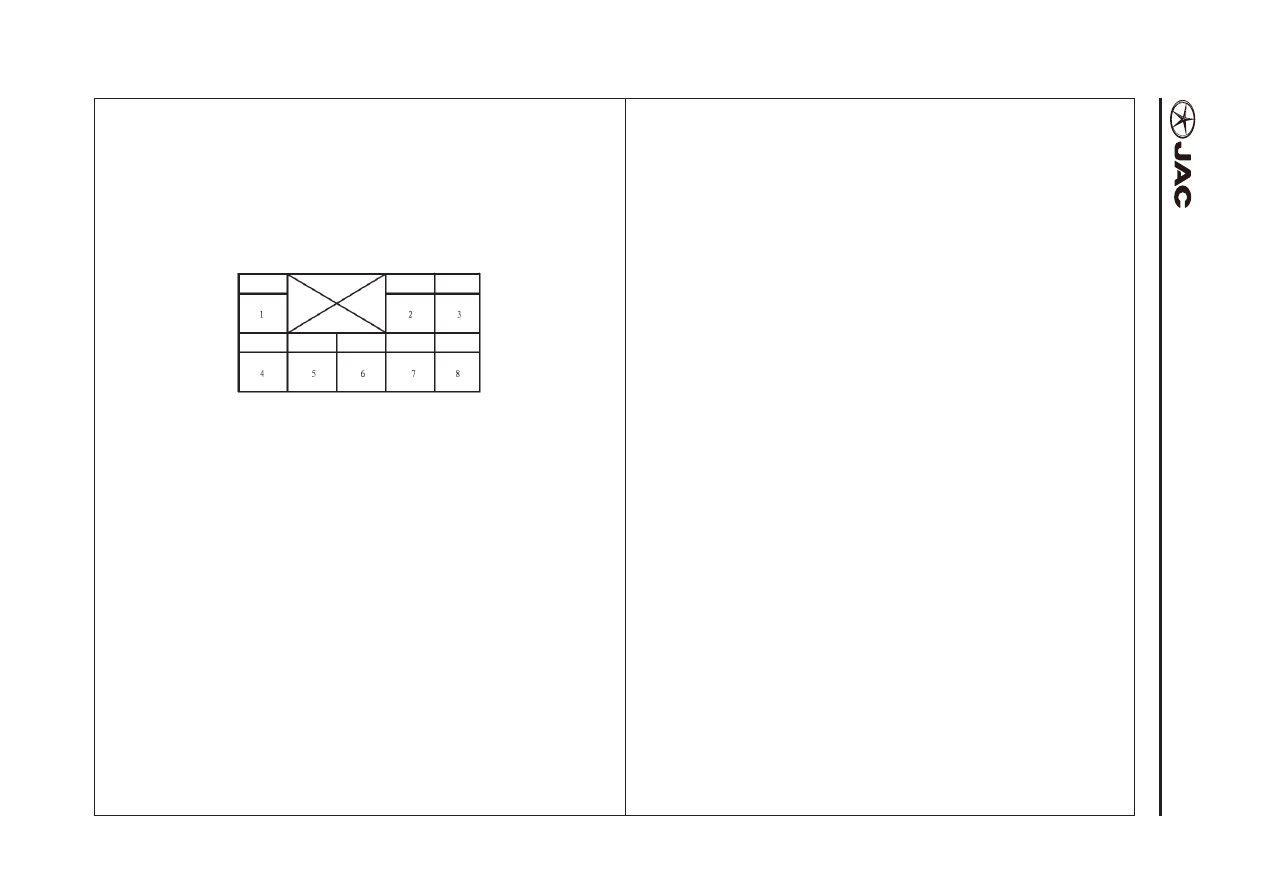

CC-33

Tailgate wire harness (3)

Пучок проводов двери в задней стенке кузова (3)

R15

Connect to tailgate switch harness

R15

Подключение к жгуту проводов выключателя задней двери
-  8 Female

-  8 Охватывающая деталь

1.  B

GND

1.  B

Заземление

2.  --

--

2.  --

--

3.  R

License platelight power

3.  R

Питание лампочки освещения номерного знака

4.  B

GND

4.  B

Заземление

5.  --

--

5.  --

--

6.  --

--

6.  --

--

7.  --

--

7.  --

--

8.  Y

Tailgate switch

8.  Y

Выключатель задней двери

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

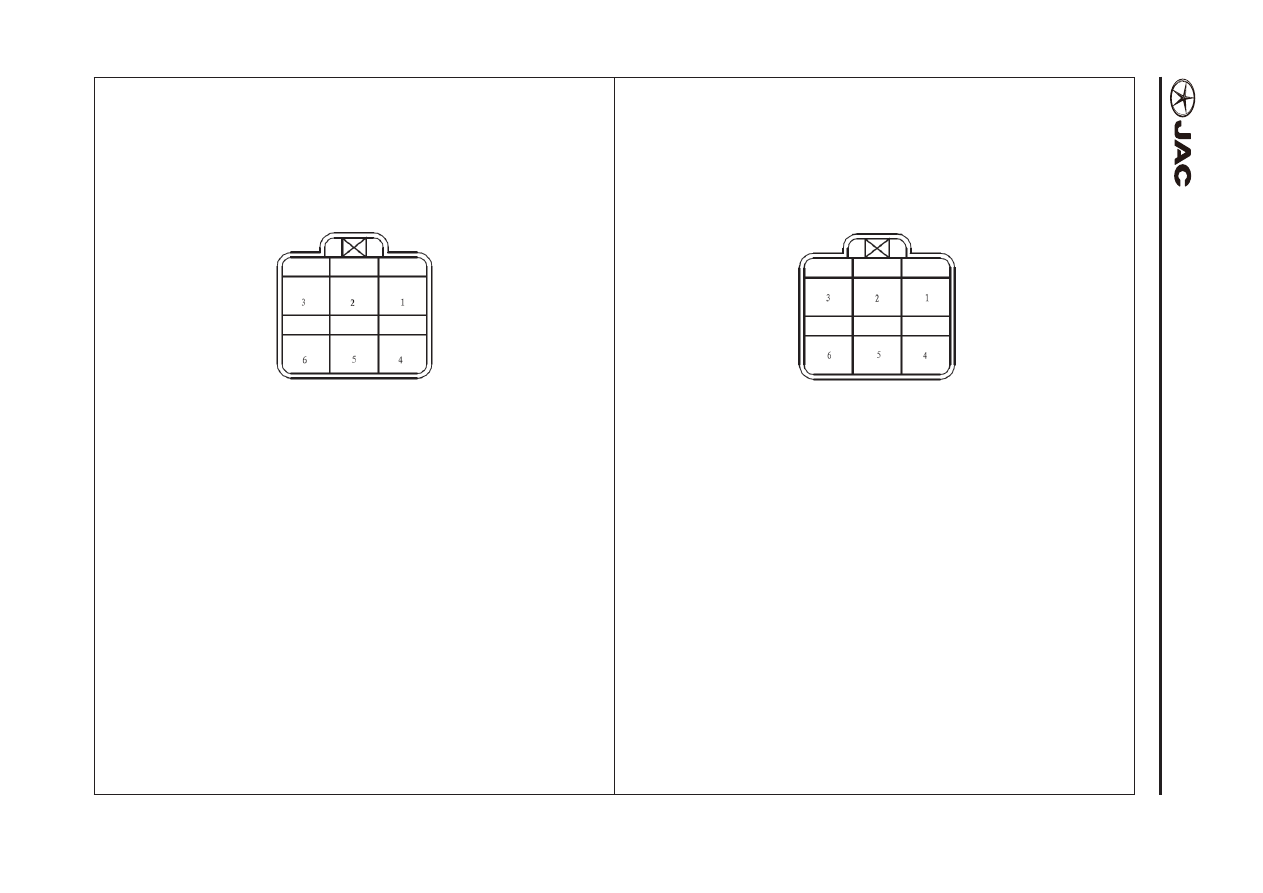

CC-34

Reversing radar wire harness (1)

Жгут проводов реверсивного радара (1)

R16

Left rear fog lamp

R16

Левая задняя противотуманная фара
-  6 Female/black

-  6 Охватывающая деталь/черная

1.  RW  Reversing light +

1.  RW  Фонарь заднего хода +

2--  --

2--  --

3.  B

Reversing light -

3.  B

Фонарь заднего хода -

4.  R

Fog lamp +

4.  R

Противотуманная фара +

5.  --

--

5.  --

--

6.  B

Fog lamp -

6.  B

Противотуманная фара -

R17

Right rear fog lamp

R17

Правая задняя противотуманная фара
-  6 Female/black

-  6 Охватывающая деталь/черная

1.  RW  Reversing light +

1.  RW  Фонарь заднего хода +

2.  --

--

2.  --

--

3.  B

Reversing light -

3.  B

Фонарь заднего хода -

4.  R

Fog lamp +

4.  R

Противотуманная фара +

5.  --

--

5.  --

--

6.  B

Fog lamp -

6.  B

Противотуманная фара -

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

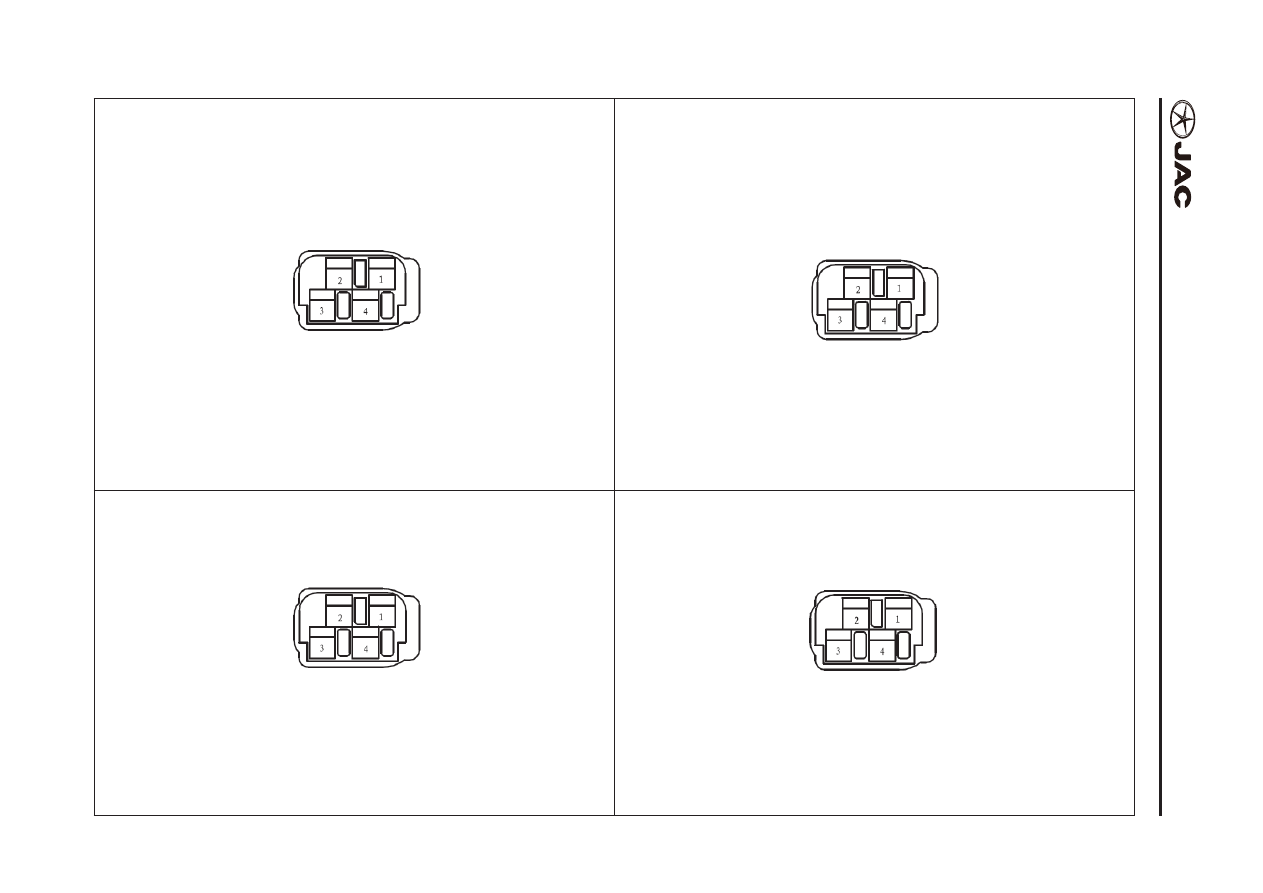

CC-35

Reversing radar wire harness (2)

Жгут проводов реверсивного радара (2)

R18

Left rear radar sensor

R18

Левый задний радарный датчик
-  4 Female

-  4 Охватывающая деталь

1.  R

Power

1.  R

Питание

2.  B

GND

2.  B

Заземление

3.  L

 Signal

3.  L

 Сигнал

4.  R0  Output

4.  R0  Выход

R20

Right rear radar sensor

R20

Правый задний радарный датчик
-  4 Female

-  4 Охватывающая деталь

1.  RG  Power

1.  RG  Питание

2.  B

GND

2.  B

Заземление

3.  L

 Signal

3.  L

 Сигнал

4.  --

--

4.  --

--

R19

Left rear intermediate radar sensor

R19

Левый задний промежуточный радарный датчик
-  4 Female

-  4 Охватывающая деталь

1.  R0  Power

1.  R0  Питание

2.  B

GND

2.  B

Заземление

3.  L

 Signal

3.  L

 Сигнал

4.  RL  Output

4.  RL  Выход

R21

Right rear intermediate radar sensor

R21

Правый задний промежуточный радарный датчик
-  4 Female

-  4 Охватывающая деталь

1.  RL  Power

1.  RL  Питание

2.  B

GND

2.  B

Заземление

3.  L

Signal

3.  L

Сигнал

4.

4.

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

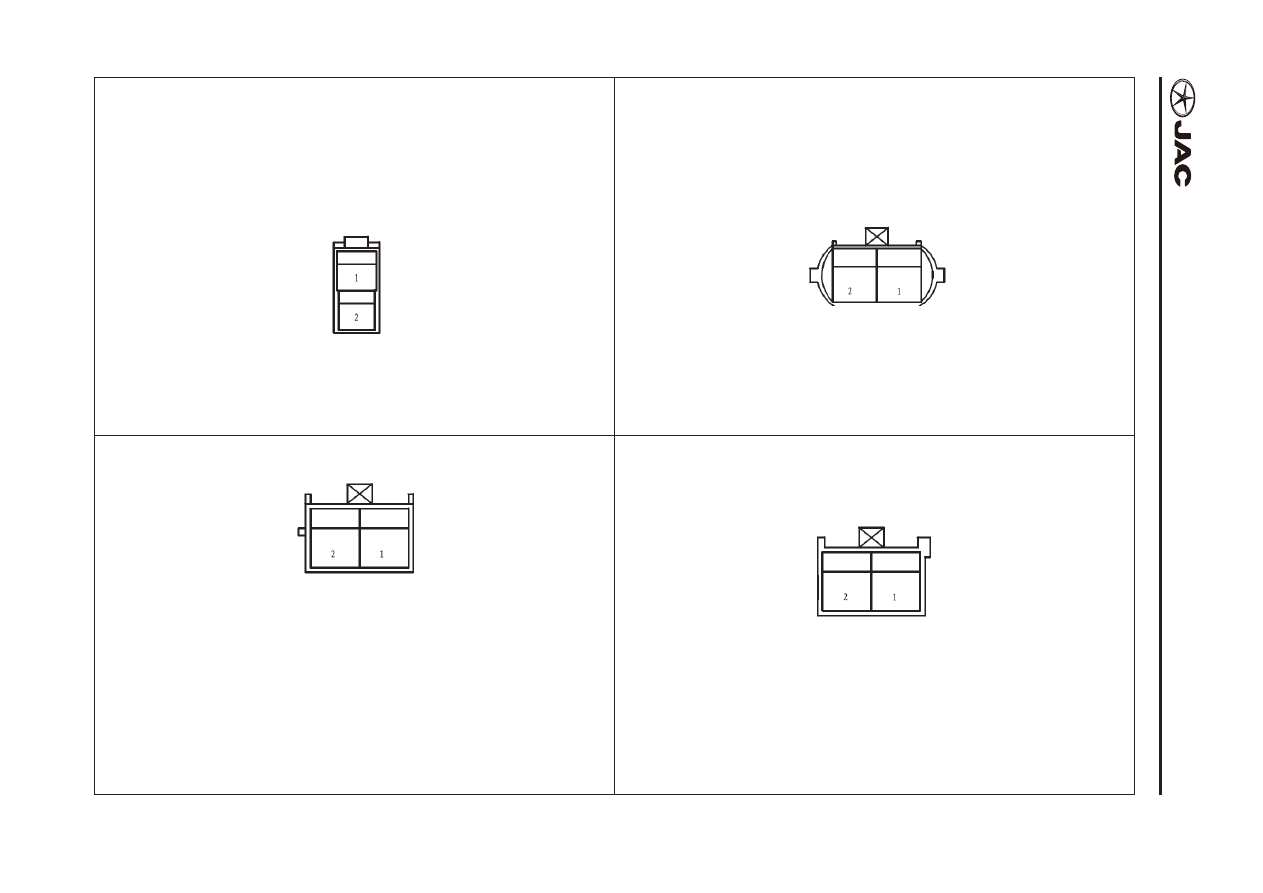

CC-36

Left front door wire harness (1)

Жгут проводов левой передней двери (1)

D01

Driver’s seat door speaker

D01

Динамик двери водителя
-  2 Female

-  2 Охватывающая деталь

1.  R/R  Driver’s seat door low/ high pitch speaker -

1.  R/R  Верхний/нижний динамик двери водителя -

2.  G/G  Driver’s seat door low/high pitch speaker +

2.  G/G  Верхний/нижний динамик двери водителя +

D03

Glass lifter

D03

Стеклоподъёмник
-  2 Female

-  2 Охватывающая деталь

1.  WG  Left front glass DOWN terminal

1.  WG  Контакт опускания левого переднего стекла

2.  W0  Left front glass UP terminal

2.  W0  Контакт поднятия левого переднего стекла

D02

Door light

D02

Сигнальный фонарь открытой двери

-  2 Female

-  2 Охватывающая деталь

1.  0B  Door light-

1.  0B  Сигнальный фонарь открытой двери-

2.  R

Door light+

2.  R

Сигнальный фонарь открытой двери+

D04

Driver’s seat door high hitch speaker

D04

Верхний динамик двери водителя
-  2 Female/White

-  2 Охватывающая деталь/белая

1.  G

Speaker +

1.  G

Динамик +

2.  R

Speaker -

2.  R

Динамик -
