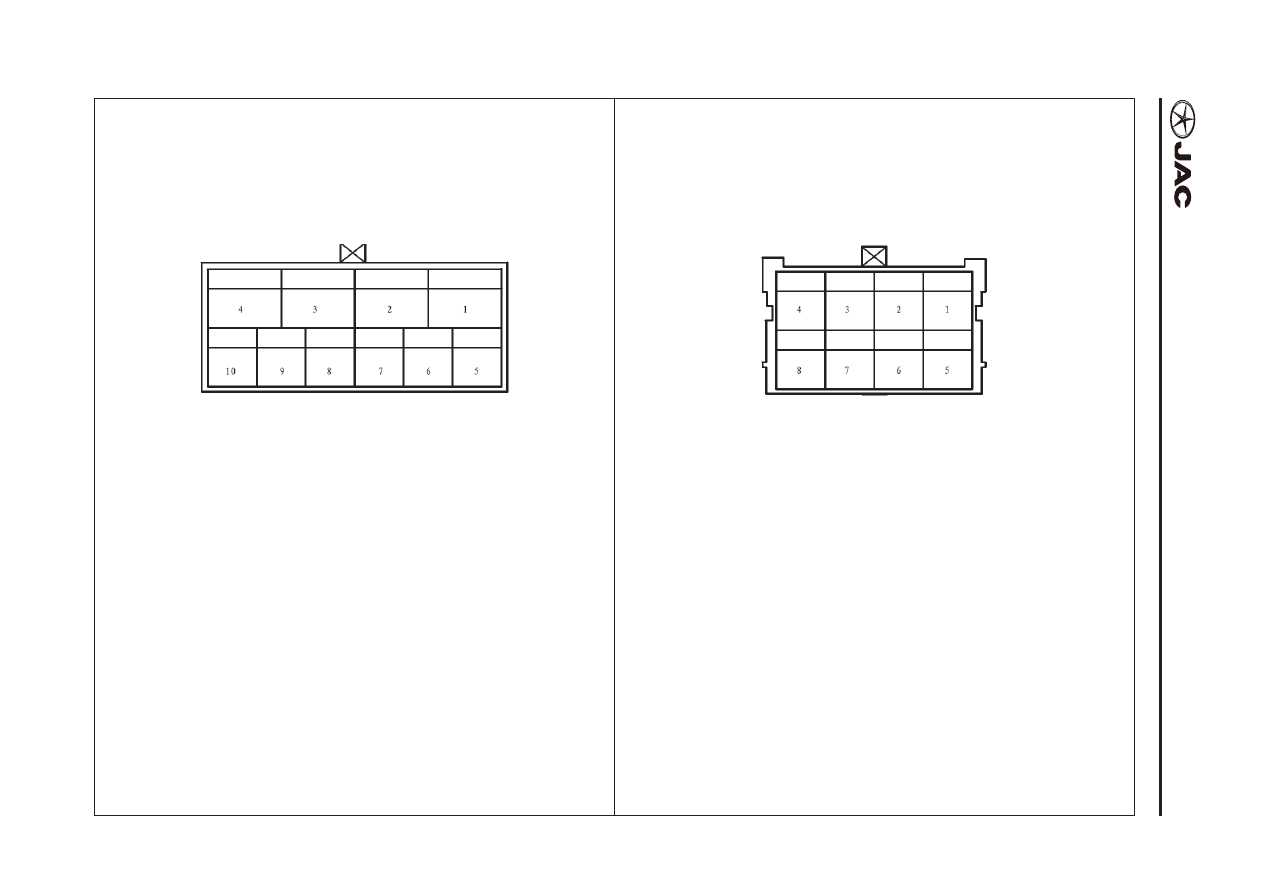

CC-37

Left front door wire harness (2)

Жгут проводов левой передней двери (2)

D05

Driver’s seat door lock actuator

D05

Привод замка двери водителя
-  10 Female

-  10 Охватывающая деталь

1.  BR  Door lock actuator motor

1.  BR  Двигатель привода замка двери

2.  --

--

2.  --

--

3.  --

--

3.  --

--

4.  GR  Door lock actuator motor

4.  GR  Двигатель привода замка двери

5.  YB  Key switch

5.  YB  Выключатель предварительного разогрева

6.  BRW Key switch

6.  BRW Выключатель предварительного разогрева

7.  B0  Door lock status switch

7.  B0  Переключатель статуса замка двери

8.  B

GND

8.  B

Заземление

9.  --

--

9.  --

--

10.  --

--

10.  --

--

D06

Driver seat outer electric rearview mirror

D06

Внешнее электрическое зеркало заднего вида водителя
-  8 Female

-  8 Охватывающая деталь

1.  --

--

1.  --

--

2.  --

--

2.  --

--

3.  RY  Turning Signal Light +

3.  RY  Фонарь сигнала поворота +

4.  B

GND

4.  B

Заземление

5.  R

Optic heating wire

5.  R

Оптический провод нагревательного элемента

6.  LG  Rearview mirror left right adjusting

6.  LG  Регулировка положения зеркала заднего вида влево-вправо

7.  GY  Rearview mirror adjust power

7.  GY  Питание регулировки положения зеркала заднего вида

8.  GB  Rearview mirror UP/DOWN adjusting

8.  LG  Регулировка положения зеркала заднего вида вниз-вверхt

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

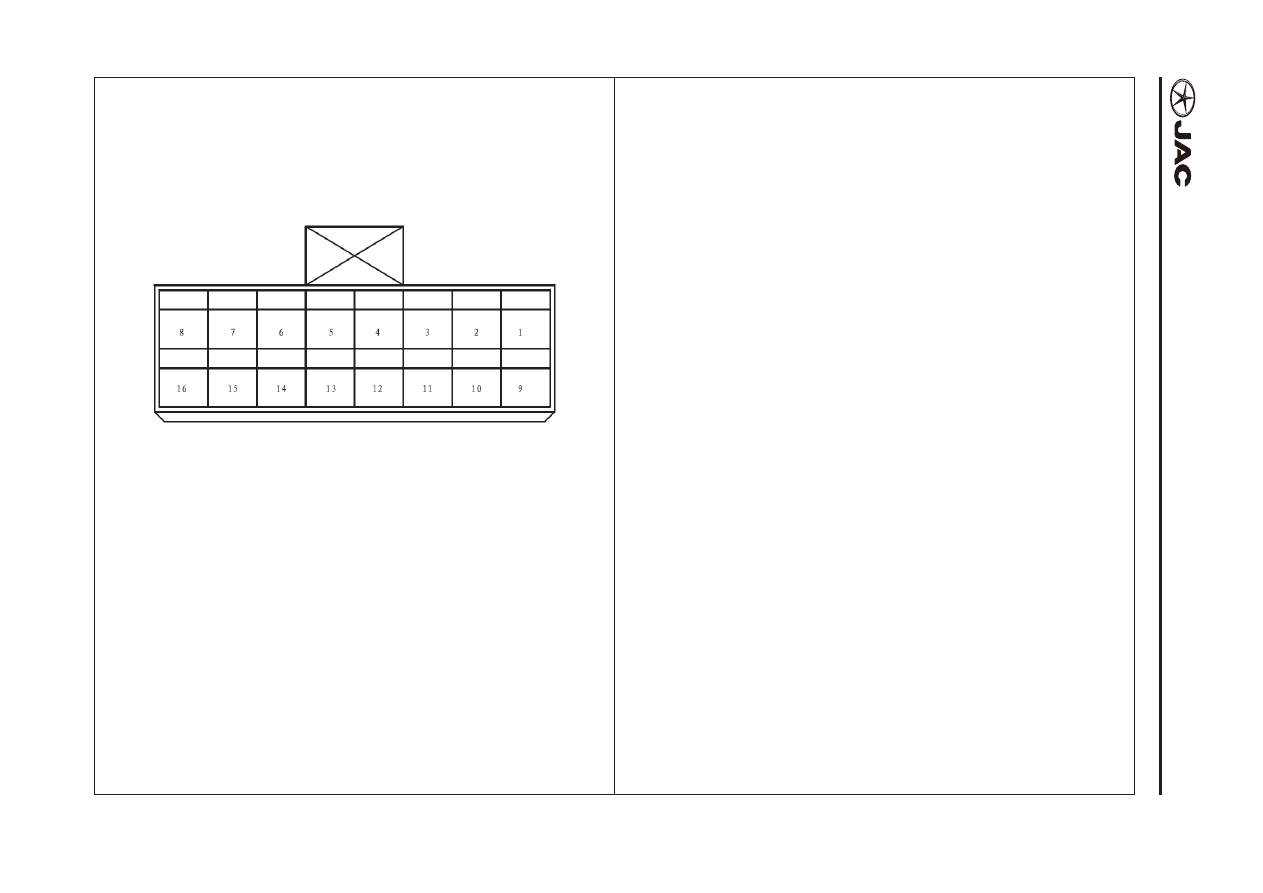

CC-38

Left front door wire harness (3)

Жгут проводов левой передней двери (3)

D07

Electric door window master switch

D07

Главный электрический выключатель окна двери
-  16 Female

-  16 Охватывающая деталь

1.  0

Right front glass DOWN terminal

1.  0

Контакт опускания правого переднего стекла

2.  B

GND

2.  B

Заземление

3.  RG  Right front glass UP terminal

3.  RG  Контакт поднятия правого переднего стекла

4.  R

B+(RH)

4.  R

B+(RH)

5.  W  B+(LH)

5.  W  B+(LH)

6.  --

--

6.  --

--

7.  WG  Left front glass DOWN terminal

7.  WG  Контакт опускания левого переднего стекла

8.  W0  Left front glass UP terminal

8.  W0  Контакт поднятия левого переднего стекла

9.  Y

Right rear glass UP terminal

9.  Y

Контакт поднятия правого заднего стекла

10.  WR  Right rear glass DOWN terminal

10.  WR  Контакт опускания правого заднего стекла

11.  G

Left rear glass UP terminal

11.  G

Контакт поднятия левого заднего стекла

12.  B0  Small light -

12.  B0  Ближний свет -

13.  Y0  Small light+

13.  Y0  Ближний свет+

14.  L

Left rear glass DOWN terminal

14.  L

Контакт опускания левого заднего стекла

15.  R0  Door lock

15.  R0  Замыкание двери

16.  YW  Door unlock

16.  YW  Открытие двери

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

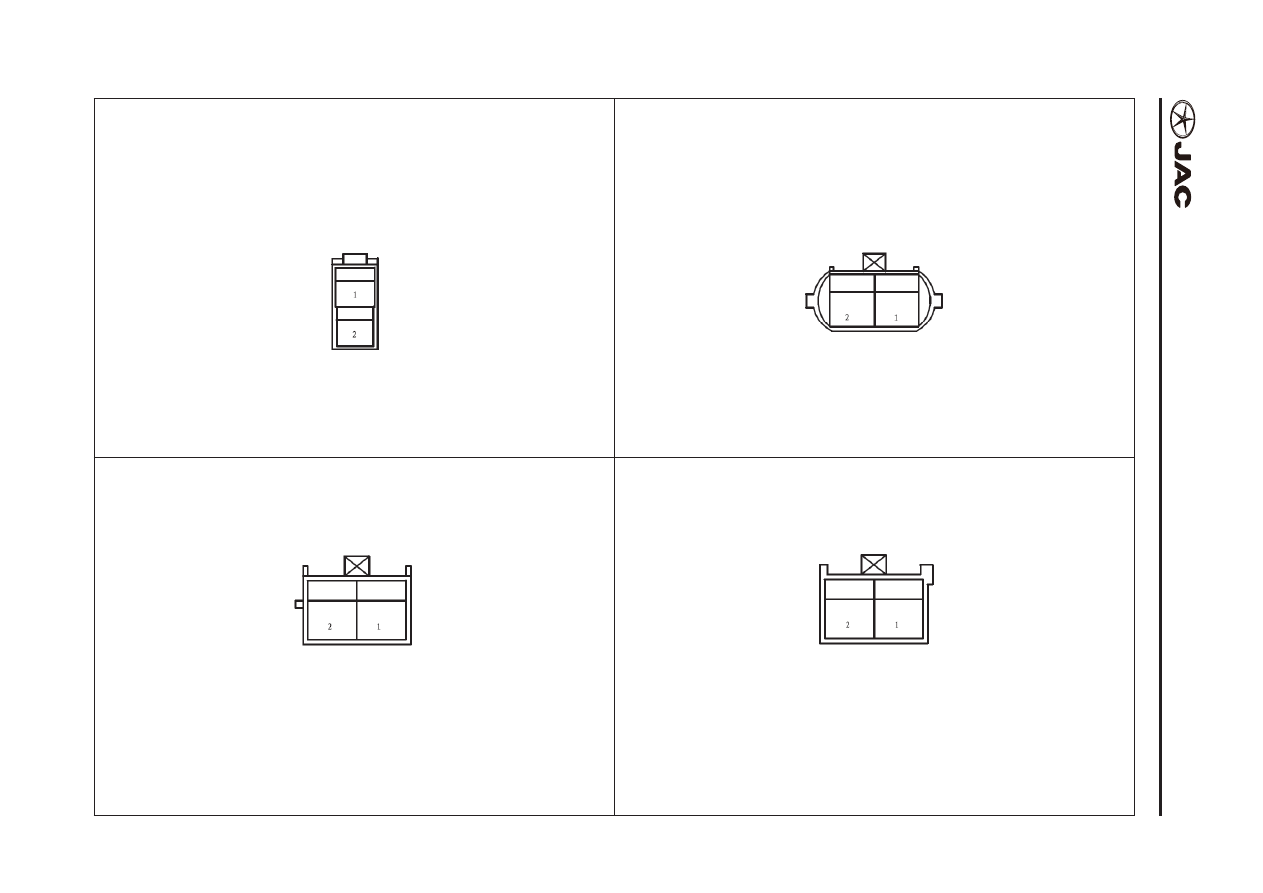

CC-39

Right front door wire harness (1)

Жгут проводов правой передней двери (1)

D08

Passenger’s seat door speaker

D08

Динамик двери пассажира
-  2 Female

-  2 Охватывающая деталь

1.  RB/RB Passenger’s seat door low/high pitch speaker -

1.  RB/RB Верхний/нижний динамик двери пассажира-

2.  GB/GB Passenger’s seat door low/high pitch speaker +

2.  GB/GB Верхний/нижний динамик двери пассажира-+

D10

Glass lifter

D10

Стеклоподъёмник
-  2 Female

-  2 Охватывающая деталь

1.  W  Left front glass DOWN terminal

1.  W  Контакт опускания левого переднего стекла

2.  P

Left front glass UP terminal

2.  Р

Контакт поднятия левого переднего стекла

D09

Door light

D09

Сигнальный фонарь открытой двери
-  2 Female

-  2 Охватывающая деталь

1.  PB  Door light-

1.  PB  Сигнальный фонарь открытой двери+

2.  R

Door light+

2.  R

Сигнальный фонарь открытой двери+

D11

Passenger seat door high pitch speaker

D11

Верхний динамик двери водителя
-  2 Female/White

-  2 Охватывающая деталь/белая

1.  RB  Speaker +

1.  RB  Динамик +

2.  GB  Speaker -

2.  GB  Динамик -

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

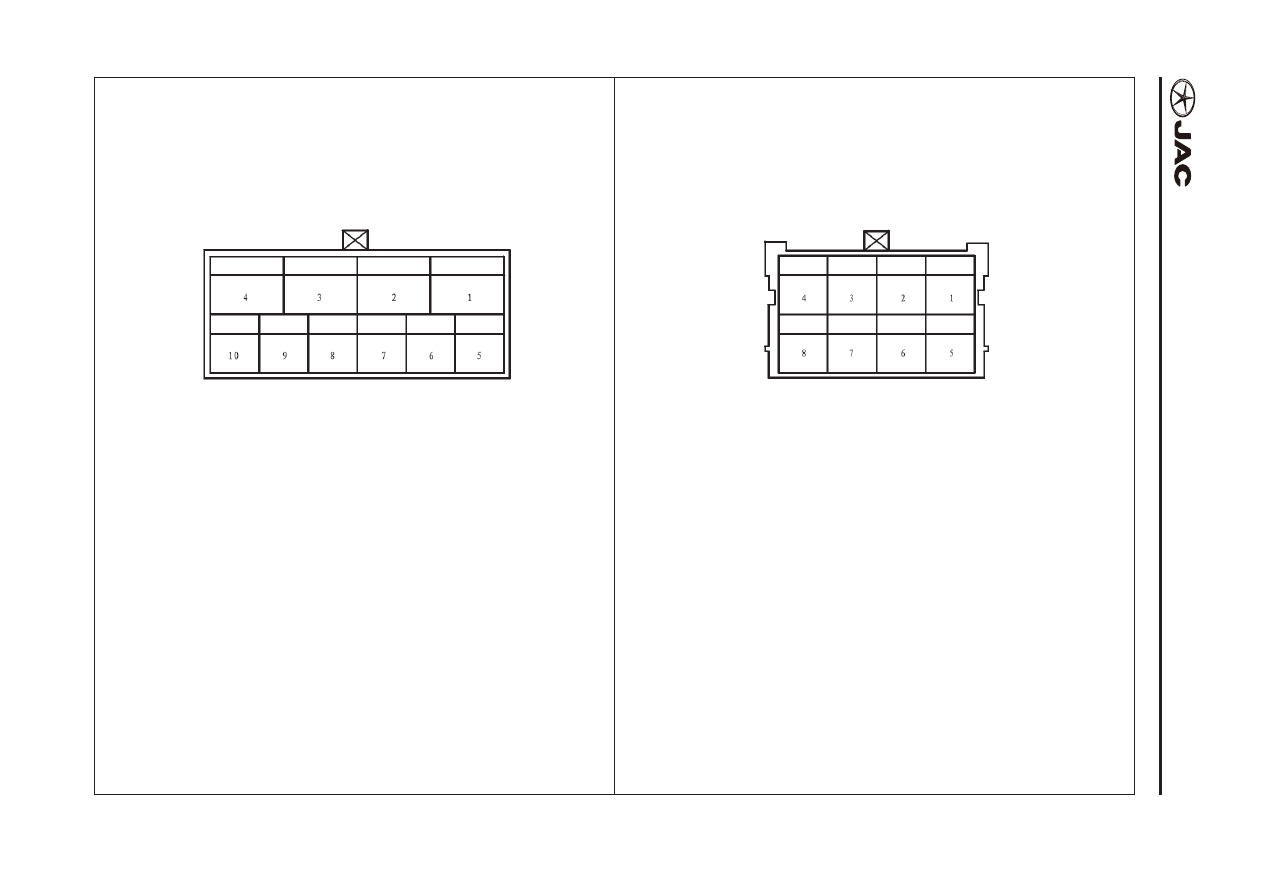

CC-40

Right front door wire harness (2)

Жгут проводов правой передней двери (2)

D12

Passenger seat door lock actuator

D12

Привод замка двери пассажира
-  10 Female

-  10 Охватывающая деталь

1.  BR  Door lock actuator motor

1.  BR  Двигатель привода замка двери

2.  --

--

2.  --

--

3.  --

--

3.  --

--

4.  GR  Door lock actuator motor

4.  GR  Двигатель привода замка двери

5.  --

--

5.  --

--

6.  --

--

6.  --

--

7.  --

--

7.  --

--

8.   --  --

8.   --  --

9.  --

--

9.  --

--

10.  --

--

10.  --

--

D13

Passenger seat outer electric Rearview mirror

D13

Внешнее электрическое зеркало заднего вида пассажира
-  8 Female

-  8 Охватывающая деталь

1.  --

--

1.  --

--

2.  --

--

2.  --

--

3.  RY  Turning signal light +

3.  RY  Фонарь сигнала поворота+

4.  B

GND

4.  B

Заземление

5.  R

Optic heating wire

5.  R

Оптический провод нагревательного элемента

6.  LG  Rearview mirror left right adjusting

6.  LG  Регулировка положения зеркала заднего вида влево-вправо

7.  GY  Rearview mirror adjust power

7.  GY  Питание регулировки положения зеркала заднего вида

8.  GB  Rearview mirror UP/DOWN adjusting

8.  LG  Регулировка положения зеркала заднего вида вниз-вверх
