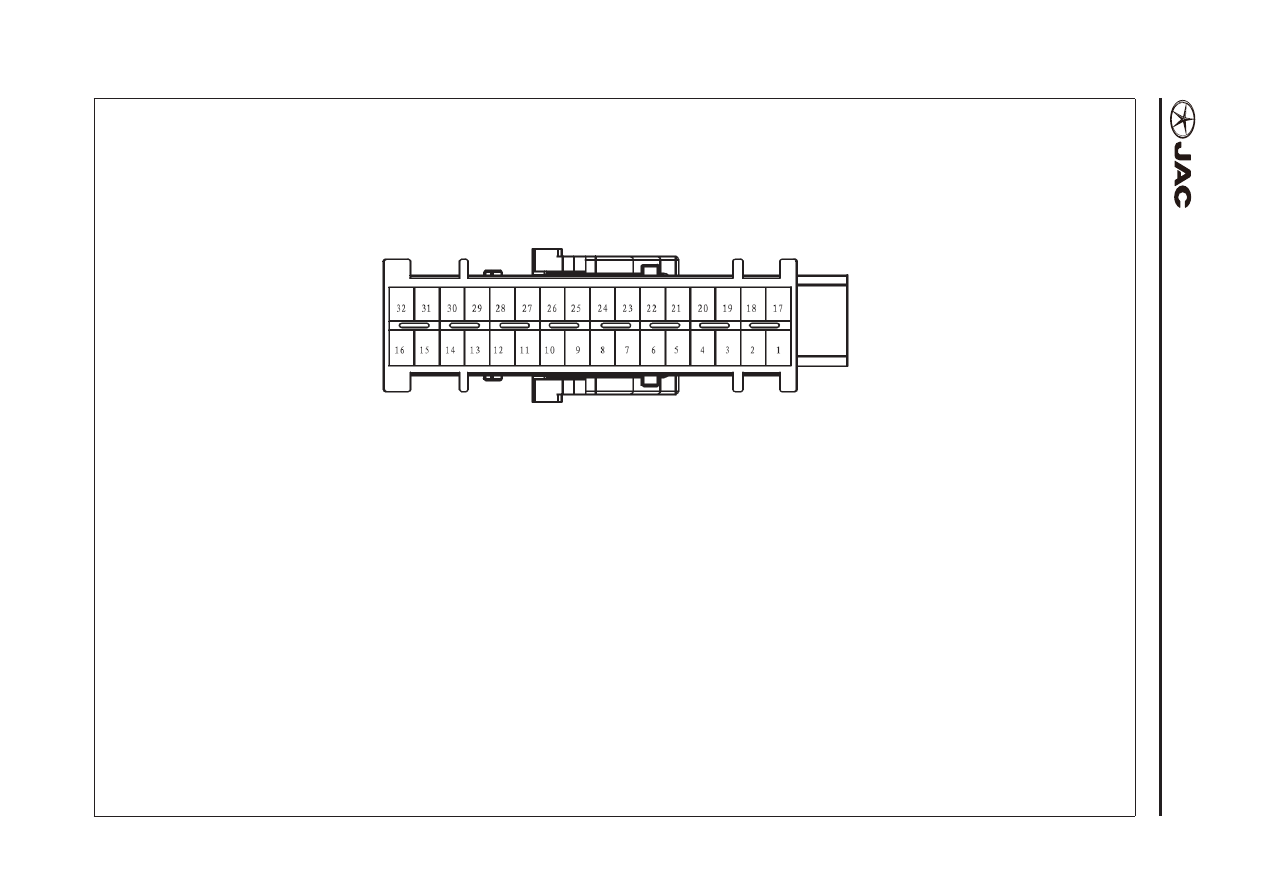

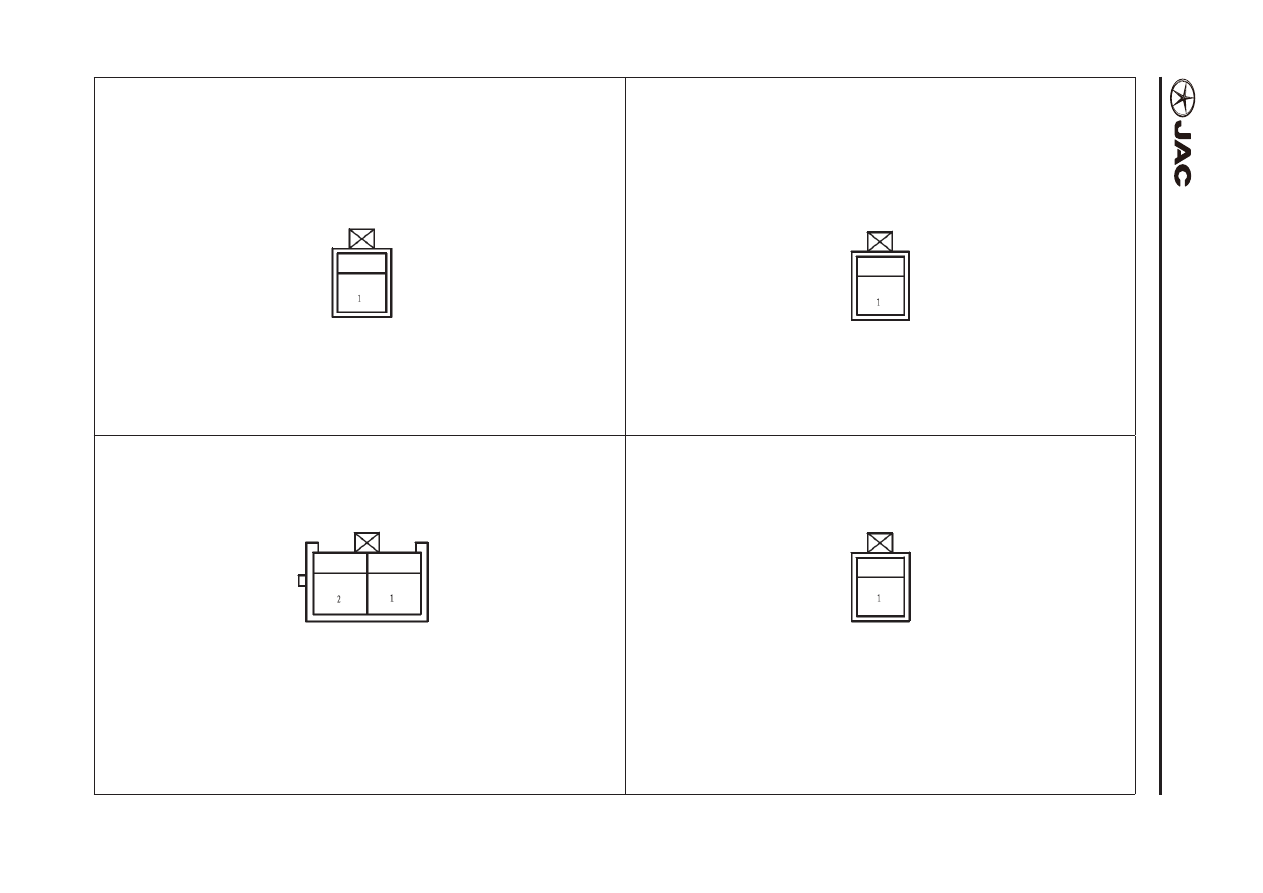

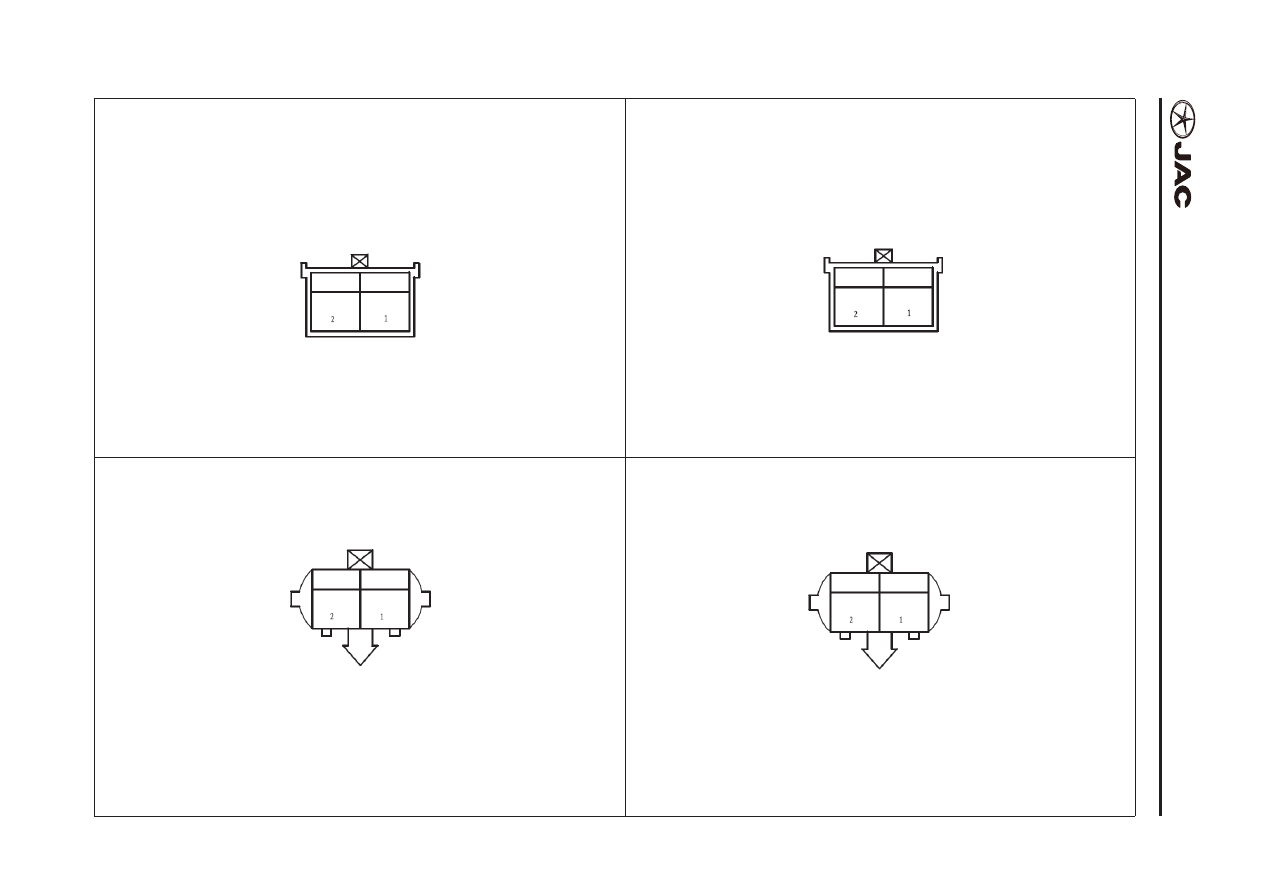

Connector Content
Со
держание Сое
динит
еля
CC-25
Frame wire harness (2)
Пучок проводов рамы (2)
F05
Airbag ECU
F05
Блок управления двигателем воздушной подушки безопасности
- 32 Female
- 32 Охватывающая деталь
1. BRG DAB+
1. BRG DAB+
2. BRG DAB –
2. BRG DAB –
3. 0
PAB+
3. 0
PAB+
4. Y
PAB-
4. Y
PAB-
5. GR DBT+ (driver seat belt +)
5. GR DBT+ (ремень безопасности си-
денья водителя +)
6. GRB DBT-(driver’s seat belt -)
6. GRB DBT- (ремень безопасности сиде-
нья водителя -)
7. Y
PBT+ (passenger’seat belt +)
7. Y
PBT+ (ремень безопасности си-
денья пассажира +)
8. L
PBT-(passenger seat belt -)
8. L
PBT- (ремень безопасности сиде-
нья -)
9. --
--
9. --
--
10. --
--
10. --
--
11. --
--
11. --
--
12. --
--
12. --
--
13. --
--
13. --
--
14. --
--
14. --
--
15. --
--
15. --
--
16. --
--
16. --
--
17. --
--
17. --
--
18. --
--
18. --
--
19. --
--
19. --
--
20.-- --
20.-- --
21. --
--
21. --
--
22. --
--
22. --
--
23. --
--
23. --
--
24. --
--
24. --
--
25. --
--
25. --
--
26. --
--
26. --
--
27. --
--
27. --
--
28. GRR CAN-H
28. GRR CAN-H
29. YR CAN-L
29. YR CAN-L
30.B GND
30.B Заземление
31. --
--
31. --
--
32. RBR IG1
32. RBR IG1
