LT-23

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

Side Turning Signal Light

Поворотные Фары

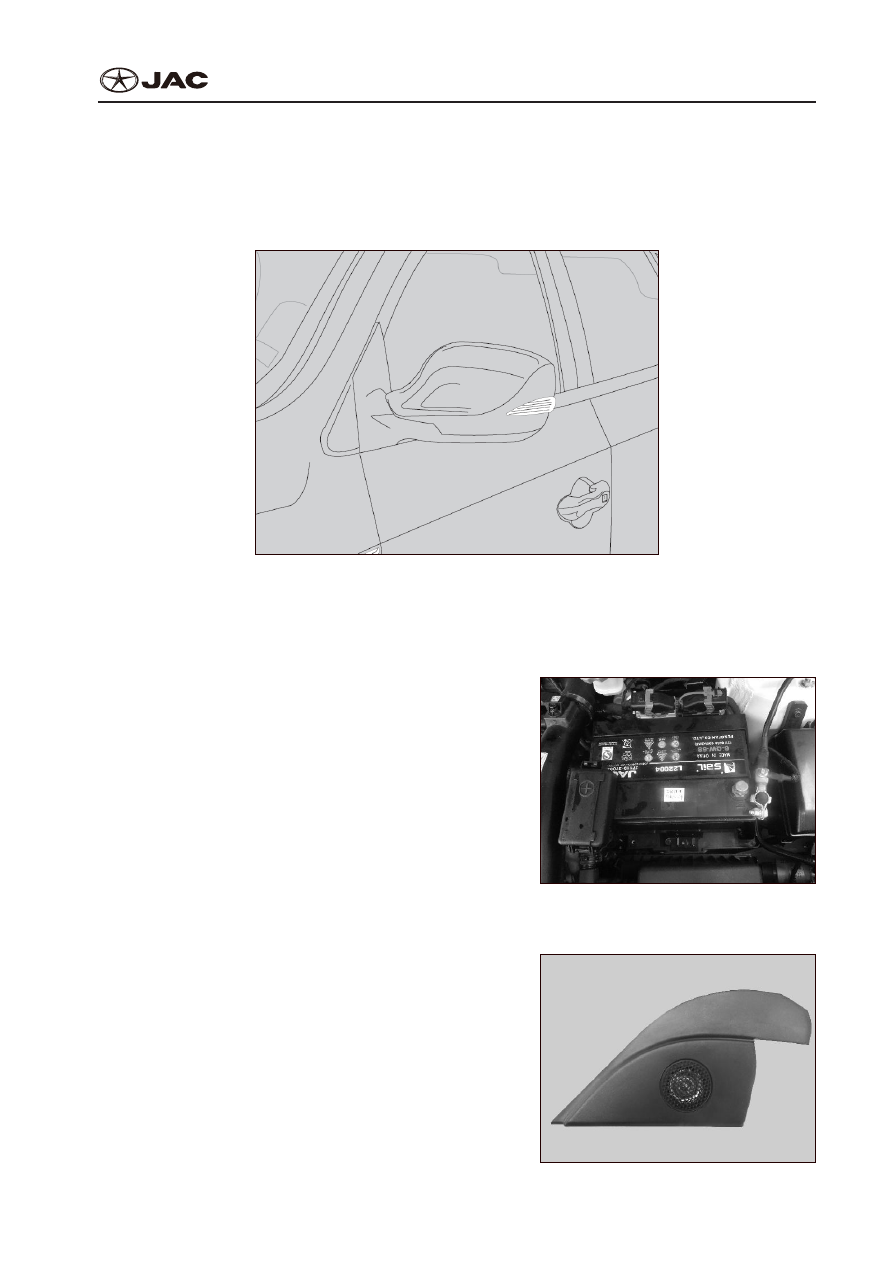

1.  Element location diagram
1.  Схема расположения элементов

Element location diagram of side turning signal light

Схема расположения поворотных фар

2.  Replace side turning signal light
2.  Замена поворотных фар

1)  Disassembly procedure:
1)  Порядок демонтажа:

Attention:
Внимание:



●

Side turning signal light and outside rear-view mir-

ror are one.



●

Поворотные фары на наружных зеркалах зад-

него вида.

①

  Disconnect the negative pole of battery.

①

  Отсоедините отрицательную клемму аккумуля-

тора.

②

  Remove the high pitch speaker.

②

  Снимите динамик.

LT-24

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

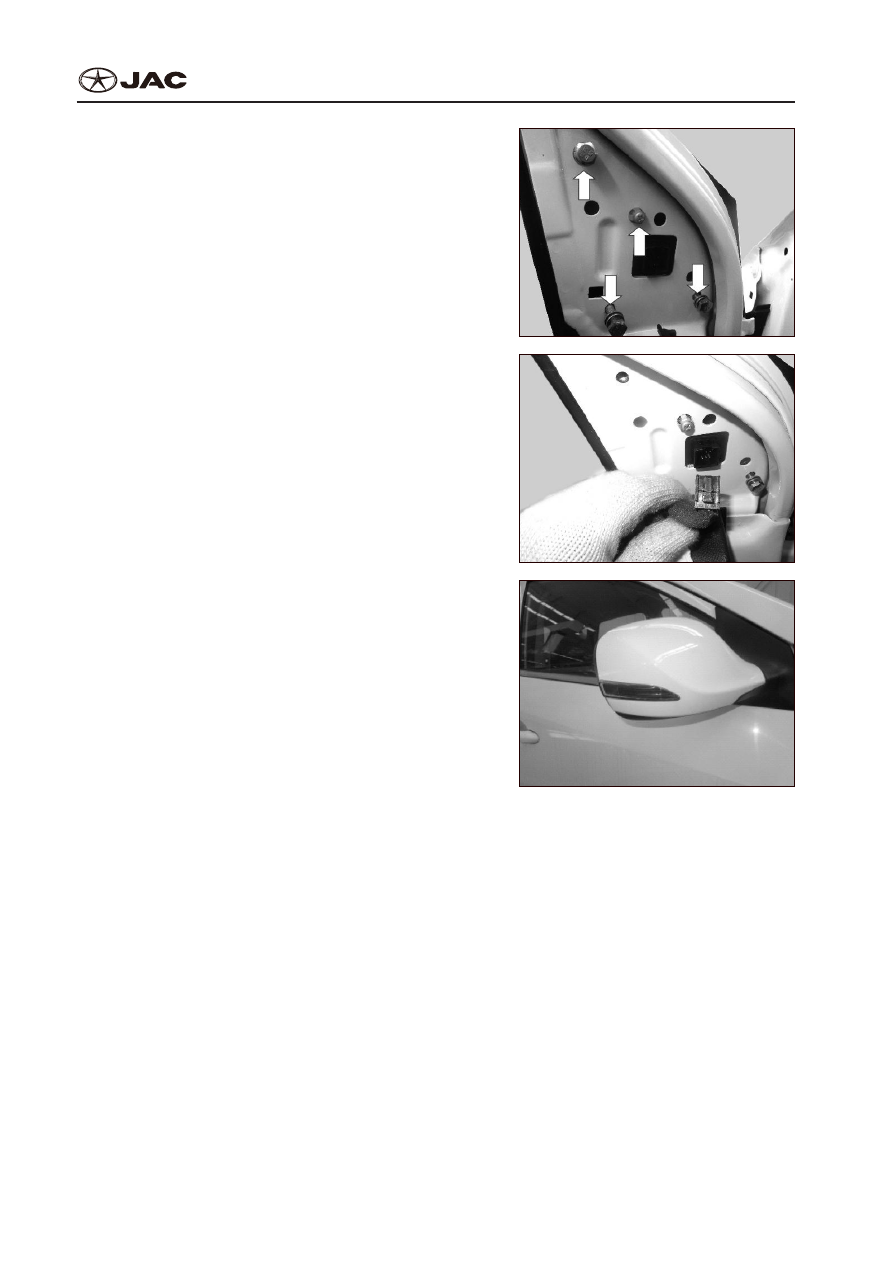

③

  Screw off the four fixing screws on rear-view mir-

ror.

③

  Выкрутите четыре крепежных винта на наруж-

ном зеркале заднего вида.

④

  Disconnect side turning light harness Wire har-

ness connector.

④

  Отсоедините колодку проводов поворотной

фары.

⑤

  Remove side turning light assembly.

⑤

  Извлеките блок поворотной фары.

2)  Assemble it in reverse sequence as did in disassembly.
2)  Установка производится в обратной последовательности к демонтажу.

LT-25

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

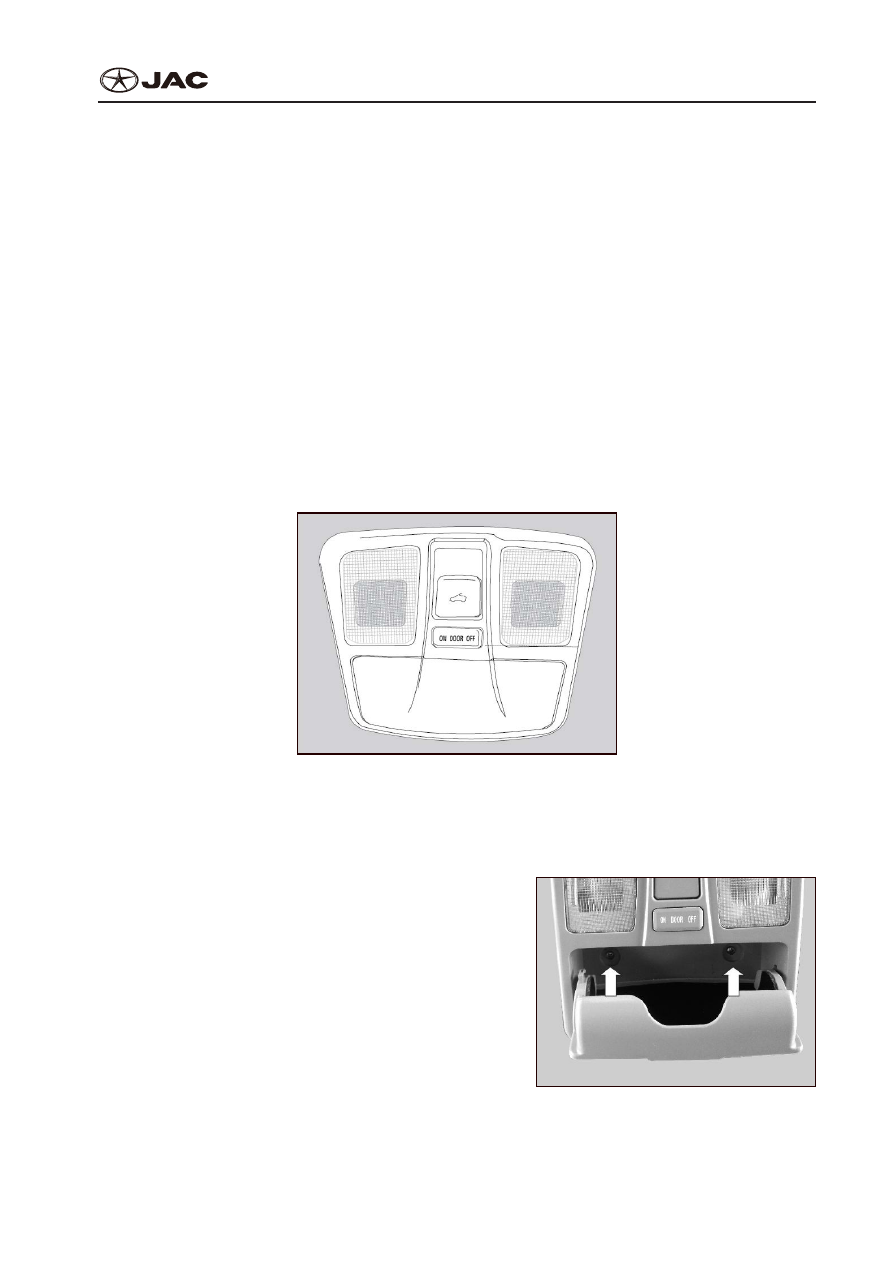

Reading Light

Подсветка для Чтения

Reading light emits beam for night reading or provide private lighting for the second driver. Front top

light is provided with three levels: left, middle and right (Left ON in the figure; middle DOOR and right

OFF respectively). At “ON” position, apply electric to the front top light, it will stay on until manual turn-

off. Operate at DOOR position, the top light will be on whenever a door is open (except the back door);

when the door is closed, top light will go off. Operate at OFF position, top light will turn off completely

(even under the condition that a door is open).
Светильник используется для ночного освещения или как лампа индивидуального освещения

для второго водителя. Передний потолочный светильник имеет три позиции: левая, центральная

и правая ( Левая - «ВКЛ», центральная - «Дверца» и правая - «ВЫКЛ» соответственно). В поло-

жении «ВКЛ» потолочный светильник будет гореть, пока его не выключат вручную. В положении

«Дверца» светильник будет включен пока открыта дверца автомобиля (кроме задней), когда

дверцы закрыты, он выключается. В положении «ВЫКЛ» светильник не будет включаться даже

при открытой дверце.

1.  Element location diagram
1.  Схема расположения элементов

Element location diagram of reading light

Схема расположения светильника

2.  Replace the reading light
2.  Замена светильника

1)  Disassembly procedure:
1)  Порядок демонтажа:

①

  Open the spectacle case.

①

  Откройте плафон.

②

  Screw off the two fixing screws for reading light in

turn.

②

  По очереди выкрутите два крепежных винта.

LT-26

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

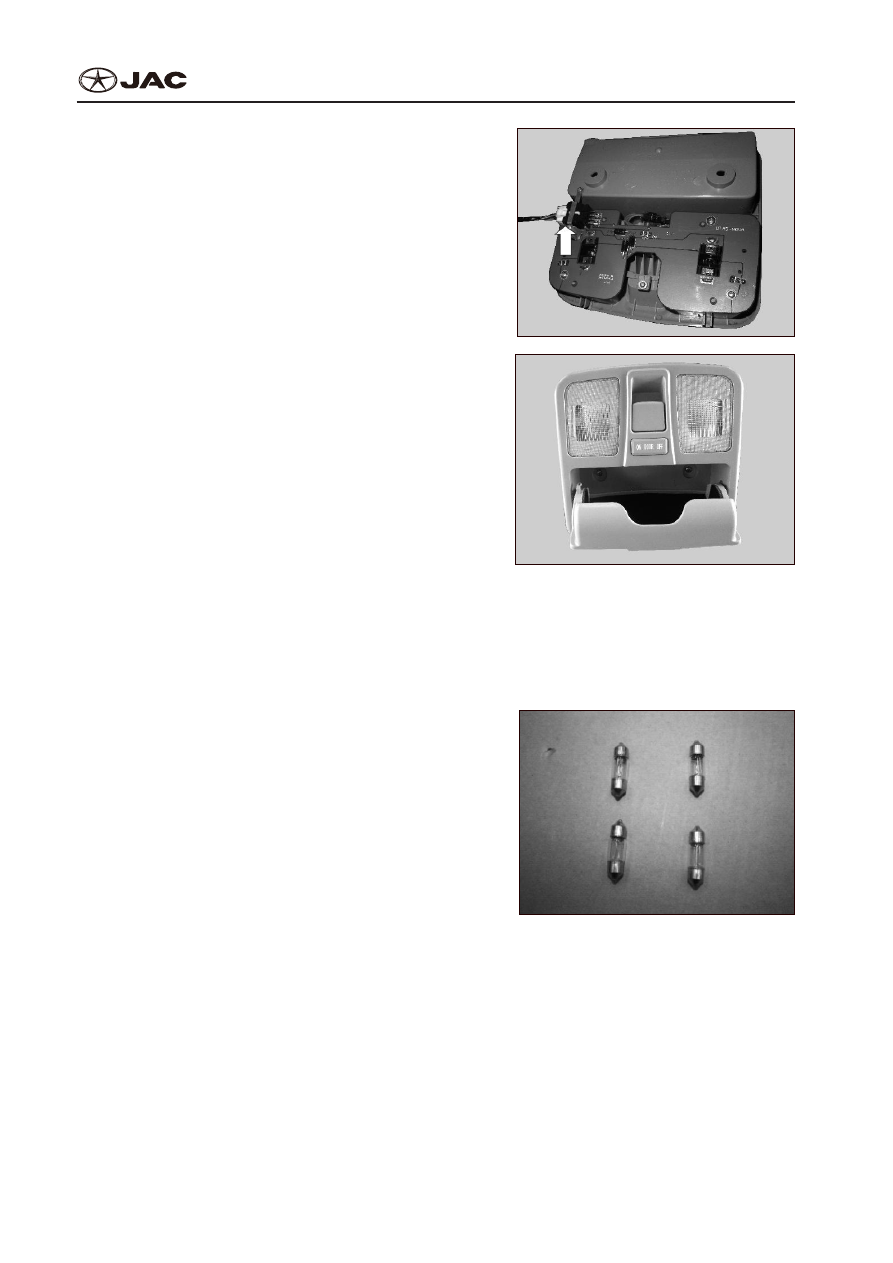

③

  Remove the reading light from the inside roof lin-

ing carefully and disconnect the wire harness con-

nector.

③

  Аккуратно отсоедините светильник от крыши и

разъедините колодку проводов.

④

  Replace Reading light.

④

  Замените светильник.

2)  Assemble it in reverse sequence as did in disassembly.
2)  Установка производится в обратной последовательности к демонтажу.

3.  Replace blub for reading light
3.  Замена лампы в светильнике.

1)  Disassembly procedure:
1)  Порядок демонтажа:

①

  Remove the reading light. Refer to “Replace the

reading light”.

⑤

  Отсоедините светильник. См. «Замена све-

тильника».

②

  Remove reading light bulbs from the mounting

base in turn.

②

  По очереди выкрутите лампочки из цоколей.

③

  Replace bulb of reading light.

③

  Замените лампочки в светильнике.

2)  Assemble it in reverse sequence as did in disassembly.
2)  Установка производится в обратной последовательности к демонтажу.

Notes:
Примечания:



●

Select proper bulb to replace in operation, as the case may be.



●

В зависимости от обстоятельств выбирайте  подходящие лампочки.
