S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

Schematic Diagram of Start System...................................................................................................SC-1
Блок схема пусковой системы .........................................................................................................SC-1
Battery ................................................................................................................................................SC-1
Аккумулятор ......................................................................................................................................SC-1
Start System .......................................................................................................................................SC-5
Система запуска ...............................................................................................................................SC-5
Schematwwic Diagram of Charging System ....................................................................................SC-10
Блок-схема системы зарядки .........................................................................................................SC-10

SC-1

S5 Service manual

S5 Руководство по техническому ремонту

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

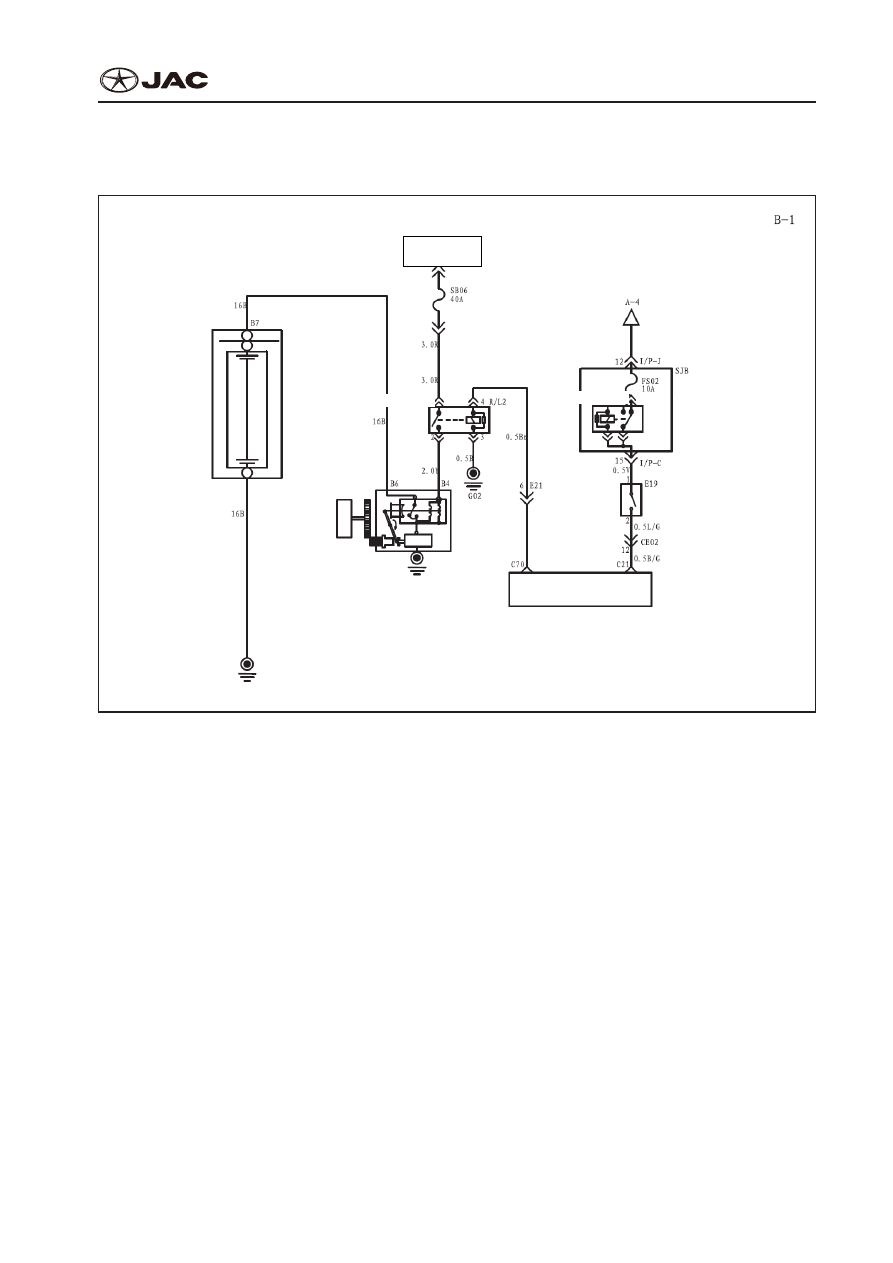

Schematic Diagram of Start System

Блок Схема Пусковой Системы

Start system

Система запуска

Battery fuse box

Предохранитель

батареи

To ignition switch

 К замке зажигания

Start appliance

Прибор пуска

Anti-theft relay

Противоугонные реле

Indoor intelligent fuse box

Крытый интеллектуальный

блок предохранителей

Clutch switch 2

Переключатель муфты 2

ECU control module

Блок управления

двигателем (ECU)

Body ground wire

Заземляющий провод

Normally power supply

Нормальная система

электроснабжения

Battery

Аккумулятор

1.  Use auxiliary battery to start
1.  Используйте вспомогательный аккумулятор для запуска

Notes:
Примечания:
•

If it is necessary to use auxiliary battery and jumping connection wire to start the engine, please

use 12V auxiliary battery.

•

Если для запуска двигателя необходимо использовать вспомогательный аккумулятор и сете-

отводящий соединительный провод, пожалуйста, используйте вспомогательный аккумулятор

12В.

•

After connecting battery jumping connection wire, make sure that the jumping connection wire is

clamped tightly to the terminal post of battery and has good connection.

•

После подключения сетеотводящего соединительного провода к аккумулятору, убедитесь,

что провод прочно прикреплен к клемме аккумулятора.
