JAC S5. Руководство - часть 190

SJB-6

S5 Service manual

S5 Инструкция по техобслуживанию

Indoor Junction Box

Встроенная Распределительная Коробка

Logic Output

Логический Вывод

All logic output is controlled by BCM
Все логические выводы контролируются ВСМ

S/N

Серийный

номер

Name

Название

Load

Нагрузка

Electric

Электри-

ческий

Remarks

Замечания

Left low-beam light

Левый ближний свет

Light loading

Неполная нагрузка

55W

Light loading control

Контроль неполной нагрузки

Left high-beam light

Левый дальний свет

Light loading

Неполная нагрузка

55W

Light loading control

Контроль неполной нагрузки

Right low-beam light

Правый ближний свет

Light loading

Неполная нагрузка

55W

Light loading control

Контроль неполной нагрузки

Right high-beam light

Правый дальний свет

Light loading

Неполная нагрузка

55W

Light loading control

Контроль неполной нагрузки

Left position light

Левый отличительный

свет

Light loading

Неполная нагрузка

19W

Light loading control

Контроль неполной нагрузки

Right position light/ indoor

light

Правый отличительный

свет/ свет в салоне

Light loading

Неполная нагрузка

39W

Light loading control

Контроль неполной нагрузки

Left front fog lamp

Левая передняя противо-

туманная фара

Light loading

Неполная нагрузка

55W

Light loading control

Контроль неполной нагрузки

Right front fog lamp

Правая передняя проти-

вотуманная фара

Light loading

Неполная нагрузка

55W

Light loading control

Контроль неполной нагрузки

Trunk lock

Замок багажника

Motor drive

Привод двигателя

Internal relay

Внутреннее реле

Alarm start

Пуск сигнализации

Horn

Гудок

Internal relay

Внутреннее реле

Reversing lamp

Фонарь заднего хода

Light loading

Неполная нагрузка

Internal relay

Внутреннее реле

Electric window

Окно с электрическим

стеклоподъемником

Motor drive

Привод двигателя

Internal relay

Внутреннее реле

Door lock

Замок двери

Motor drive

Привод двигателя

Internal relay

Внутреннее реле

Door unlock

Разблокиратор двери

Motor drive

Привод двигателя

Internal relay

Внутреннее реле

Alarm horn

Звуковой сигнализатор

аварийной системы

External relay

Внешнее реле

2.4W

2,4W

External relay

Внешнее реле

Rear wiper

Задний стеклоочиститель

External relay

Внешнее реле

2.4W

2,4W

External relay

Внешнее реле

Rear defroster

Задний стеклообогрева-

тель

External relay

Внешнее реле

2.4W

2,4W

External relay

Внешнее реле

Front deicer

Передний стеклообогре-

ватель

External relay

Внешнее реле

2.4W

2,4W

External relay

Внешнее реле

S5 Service manual

S5 Инструкция по техобслуживанию

Indoor Junction Box

Встроенная Распределительная Коробка

SJB-7

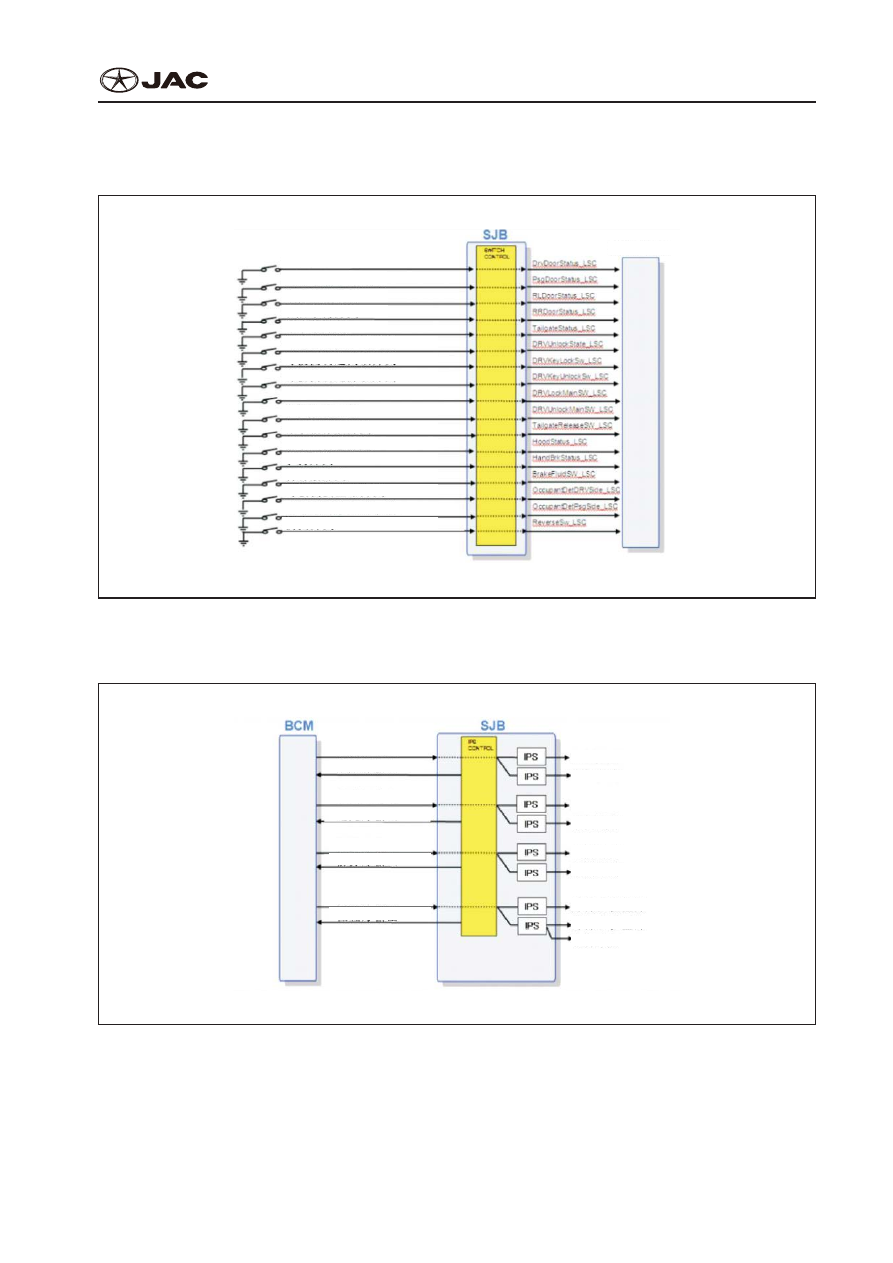

Square Diagram of Switch Signal

Квадратная Схема Сигнала Переключения

Driver door switch

Выключатель двери водителя

Co-driver door switch

Выключатель двери второго водителя

Left rear door switch

Выключательлевой задней двери
Right rear door switch

Выключатель правой задней двери
Trunk switch

Выключатель багажника
Driver door unlock status

Закрытое состояние двери водителя

Driver door key lock switch

Выключатель дверного замка водителя

Driver key unlock switch

Выключатель блокировки дверей
Central lock switch

Выключатель центрального замки
Central unlock switch

Центральгый выключатель блокировки дверей
Trunk release switch

Деблокирующий выключатель багажника
Engine hood status switch

Выключатель состояние капота двигателя
Parking brake switch

Включатель стояночного тормоза
Brake fluid switch

Датчик переключения тормозной жидкости

Driver safety belt switch

Переключатель предохранительного ремня водителя

Reversing switch

Реверсивный переключатель

Co-driver safety belt switch

Переключатель предохранительного ремня второго водителя

ECU Other ECU

ECU Другой блок управления

двигателем (ECU)

Square Diagram of Light loading Signal

Квадратная Схема Сигнала Неполной Нагрузки

High-beam input

Входной дальний свет

Left high-beam light

Левая фара дальнего света
Right high-beam light

Правая фара далнего света

Left low-beam light

Левая фара ближнего света

Right low-beam light

Правая фара ближнего света

Left front fog light

Левая передняя

противотуманная фара
Right front fog light

Правая передняя

противотуманная фара

Outer left position light

Внешние левые

позиционные огни

Outer right position light

Внешние правые

позиционные огни

Internal small light

Внутренний малый свет

High-beam output

Выходной дальний свет

Low-beam light input

Входной ближний свет
Low-beam light output

Выходной ближний свет

Front fog light input

Входные передние

противотуманные фары

Front fog light output

Выходные передние

противотуманные фары

Position light input

Входные позиционные огни

Position light output

Выходные позиционные огни

SJB-8

S5 Service manual

S5 Инструкция по техобслуживанию

Indoor Junction Box

Встроенная Распределительная Коробка

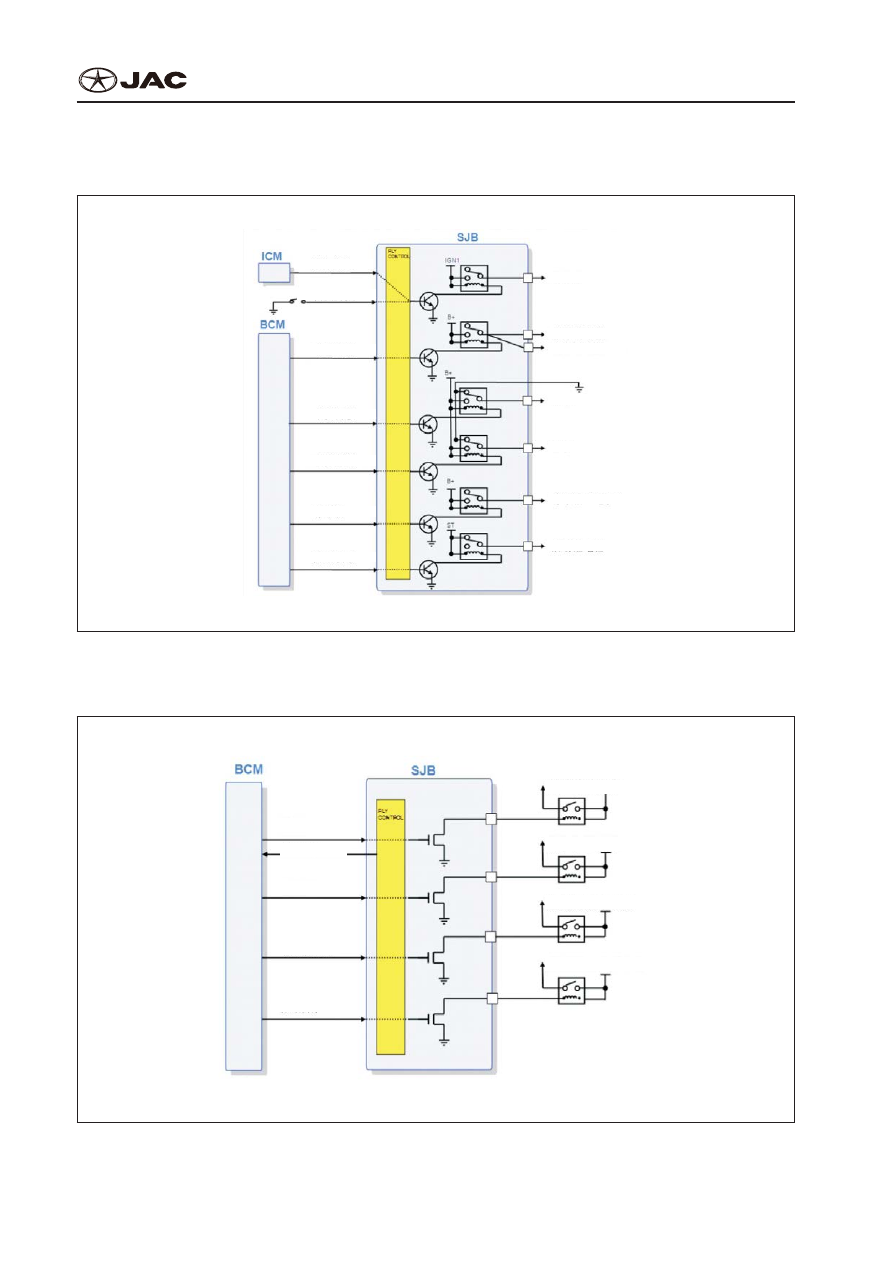

Square Diagram of Internal Relay Signal

Квадратная Схема Сигнала Внутреннего Реле

Gear switch position

Положение

переключения передач

Reversing lamp

Фонарь заднего хода

Left window motor

Двигатель левого окна

Right window motor

Двигатель правого окна

Lock

Закрыть

Unlock

Открыть

Trunk (motor)

Багажник (мотор)

Start relay

"Пусковое реле"

Reversing switch

Реверсивный

переключатель

Power window

Авто окно с

сервоприводом

стекла

Central lock

Центральный замок

Central unlock

Центральный

размыкатель

Trunk

Багажник

Anti-theft status

Противоугонный статус

Square Diagram of External Relay Control Signal

Квадратная Схема Контрольного Сигнала Внешнего Реле

Rear defroster relay

Реле заднего обогревателя

Defrost

Размораживать

Rear defrost

Задний

размораживатель

Front deicing

Передное

противообледенительное

устройство

Anti-theft horn

Звуковой сигнал

противоугонной системы

Rear wiper

Задний

стеклоочиститель

Front defroster relay

Реле переднего

обогревателя

Anti-theft horn relay

Реле звукового сигнала

противоугонной системы

Rear wiper motor relay

Задний мотор

стеклоочистителя реле

S5 Service manual

S5 Инструкция по техобслуживанию

Indoor Junction Box

Встроенная Распределительная Коробка

SJB-9

TDC

ВМТ

DTC Code

Диагностический код

неисправности.

DTC

Диагностический

код неисправности

Information

Информация

B1000

9000

Left high-beam light has ground wire short-circuit

Левый дальний свет имеет цепь короткого замыкания

заземляющего провода

B1002

9002

Right high-beam light has ground wire short-circuit

Правый дальний свет имеет цепь короткого замыкания

заземляющего провода

B1004

9004

Left low-beam light has ground wire short-circuit

Левый ближний свет имеет цепь короткого замыкания

заземляющего провода

B1006

9006

Right low-beam light has ground wire short-circuit

Правый ближний свет имеет цепь короткого замыкания

заземляющего провода

B1008

9008

Left front fog lamp has ground wire short-circuit

Левая передняя противотуманная фара имеет цепь

короткого замыкания заземляющего провода

B100A

900A

Right front fog lamp has ground wire short-circuit

Правая передняя противотуманная фара имеет цепь

короткого замыкания заземляющего провода

B100C

900C

Left external tail light has ground wire short-circuit

Левый наружный задний фонарь имеет цепь короткого

замыкания заземляющего провода

B100E

900E

Right external tail map and internal tail light have ground

wire short-circuit

Правый наружный задний фонарь и внутренний задний

фонарь имеют цепь короткого замыкания заземляющего

провода

B1010

9010

SJB Voltage is too low

Слишком низкое напряжение питания SJB

B1011

9011

SJB Voltage is too high

Слишком высокое напряжение питания SJB

U0073

C073

Bus has fault

Отказ шины

U0155

C155

ICM Communication is overtime

Сверхурочная связь ICM

U0140

C140

BCM Communication is overtime

Сверхурочная связь BCM

U0187

C187

DVD Communication is overtime

Сверхурочная связь DVD

U0164

C164

HVAC Communication is overtime

Сверхурочная связь ОВКВ

U0168

C168

PEPS Communication is overtime

Сверхурочная связь PEPS (пассивный доступ и пассив-

ный пуск)
