JAC S5. Руководство - часть 108

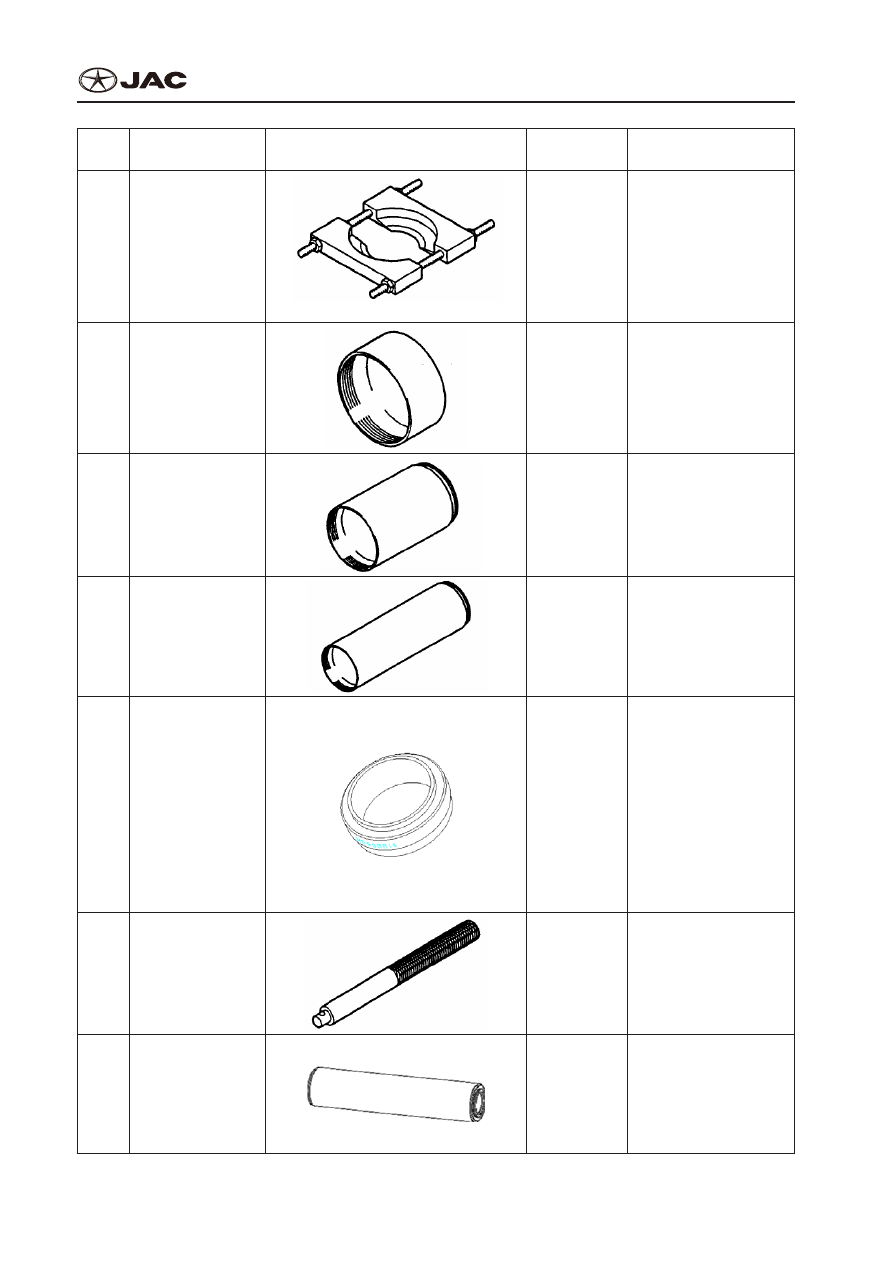

MT-2

S5 Service manual

S5 Инструкция по техобслуживанию

Manual Transmission

Механическая Коробка Передач

No.

№

Tool

Инструмент

Outline Diagram

Упрощенная схема

Code

Код

Illustration

Иллюстрация

Withdrawal tool for

bearing

Инструмент

для снимания

подшипника

JAC-T1B002

For installation and

dismantlement of vari-

ous gears, bearings and

bushes

Для монтажа и

демонтажа различных

шестерней,

подшипников и

фланцев

Installer cover

Кожух монтажного

приспособления

JAC-T1B005

Used together with In-

staller and joint

Используется

вместе с монтажным

приспособлением и

соединением

Installer-100

Монтажное

приспособление-100

JAC-T1B006

Used together with In-

staller cover and joint

Используется вместе

с кожухом монтажного

приспособления и

соединением

Installer-200

Монтажное

приспособление-200

JAC-T1B007

Used together with In-

stallercover and joint

Используется вместе

с кожухом монтажного

приспособления и

соединением

Installation joint

Монтажное

соединение

JAC-T1B008

JAC-T1B009

JAC-T1B011

JAC-T1B012

Used together with

Installer, for installation

of bearings of intermedi-

ate shaft and input shaft

as well as the bushes for

gear 1, 2 and 4

Используется

вместе с монтажным

приспособлением для

монтажа подшипников

промежуточного вала,

а также фланцев для

шестерни 1, 2 и 4

Installation handle

Монтажная ручка

JAC-T1B016

Used together with In-

staller, for installation of

bearing

Используется

вместе с монтажным

приспособлением для

установки подшипников

Installerfor shift

shaft oil seal

Монтажное

приспособление

для сальника вала

переключения

передач

JAC-T3B001

For installation of shift

shaft oil seal of transmis-

sion

Для монтажа сальника

вала переключения

передач коробки

передач

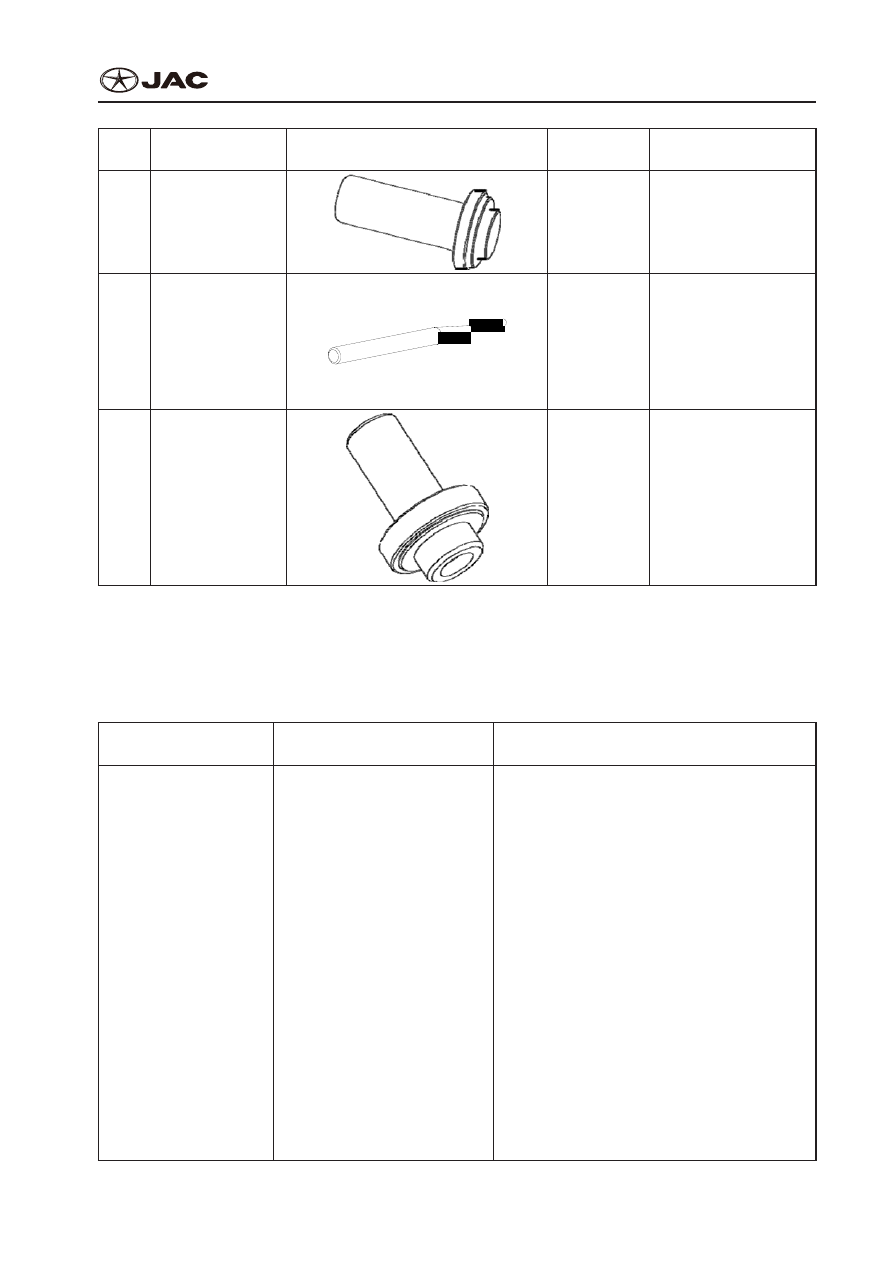

MT-3

S5 Service manual

S5 Инструкция по техобслуживанию

Manual Transmission

Механическая Коробка Передач

No.

№

Tool

Инструмент

Outline Diagram

Упрощенная схема

Code

Код

Illustration

Иллюстрация

Installerfor differen-

tial oil seal

Монтажное

приспособление

для сальника

дифференциала

JAC-T3B002

For installation of differ-

ential oil seal

Для монтажа сальника

дифференциала

Detacher for spring

pin of transmission

Съемное

устройство для

пружинного

штифта коробки

передач

JAC-T3B003

For dismantlement of

spring pin of gear shift-

ing fork of transmission

Для демонтажа

пружинного штифта

вилки переключения

передач коробки

передач

Installer for right

bearing of interme-

diate shaft

Монтажное

приспособление

для правого

подшипника

промежуточного

вала

JAC-T3B005

For installation of right

bearing of intermediate

shaft of transmission

casing

Для монтажа

правого подшипника

промежуточного вала

в картере коробки

передач

Common Trouble Diagnosis

Диагностика Распространенных Неисправностей

Table of Common Trouble Diagnosis

Таблица диагностики распространенных неисправностей

Fault conditions

Условия отказа

Possible causes

Возможные причины

Judgment and elimination

Обнаружение и устранение

Jump back to neutral gear

during driving

Переключите передачу в

нейтральное положение

во время вождения

● Fork shaft arc slot excessively

worn, locking ball spring

elastic deformation.

● Паз вала с вилкой чрезмер-

но изношен, присутствует

упругая деформация пружи-

ны шарика фиксатора.

● Fork surface excessively

worn.

● Поверхность вилки чрез-

мерно изношена.

● Gear ring or gear sleeve

joints excessively worn

● Зубчатое колесо или вту-

лочные муфты зубчатого ко-

леса чрезмерно изношены.

● Axial gear loosening.

● Ослаблена осевая шестер-

ня.

(1) Check whether the control system pushes

the transmission shifting rocker arm in place,

or manually operate the fork to inspect

engagement with transmission removed.

(1) Проверьте, приводит ли система управле-

ния коромысло переключения передач в

нужное положение или вручную передви-

гайте вилку, чтобы проверить сцепление с

передачей.

(2) If not fully engaged, check fork for deformation

of fork or excessively worn of working surface.

(2) Если сцепление неполное, проверьте вилку

на наличие деформации или чрезмерной

изношенности рабочей поверхности.

(3) If fully engaged, check wearing conditions of

gear ring and meshing gear inverted cone.

(3) Если сцепление полное, проверьте на на-

личие износа шестерню и обратный конус

зацепляющихся шестерней.

(4) If the gap is too large, check the fork shaft slot,

positioning spring for wearing or failure.

(4) Если зазор слишком большой, проверьте

паз вала с вилкой, установочную пружину

на наличие износа или отказ.

MT-4

S5 Service manual

S5 Инструкция по техобслуживанию

Manual Transmission

Механическая Коробка Передач

Fault conditions

Условия отказа

Possible causes

Возможные причины

Judgment and elimination

Обнаружение и устранение

In case of no failure in

clutch, shifting is difficult

and serious impact sound

exists or certain gear

application is difficult.

При отсутствии неис-

правностей сцепления

переключение передач

затруднено и слышен

громкий звук или затруд-

нено переключение на

определенную передачу.

Synchronizer ring seriously worn

Сильно изношено кольцо синх-

ронизатора

Replace synchronizer ring

Замените кольцо синхронизатора

Transmission rattling

Стук в коробке передач
①

Regular crashing

noise

①

Регулярно повторя-

ющийся шум

②

Uniform noise

②

Равномерный шум

● Breakage of individual gear

teeth.

● Поломка отдельных зубьев

шестерни.

● Increased backlash or gear

damaged.

● Увеличенный боковой зазор

или повреждение шестерни.

● Bearing worn.

● Изношен подшипник.

● Insufficient lubricant

● Недостаточно смазки

● Causes to be checked and to be excluded.

● Причины проверяются и исключаются одна

за другой.

● Dismantling, cleaning or replacing damaged

gear or bearing.

● Демонтаж, очистка или замена поврежден-

ной шестерни или подшипника.

● Change or replenish with new oil.

● Замените или долейте масло.

Oil seeping

Протечка масла

● Too much oil which results in

high oil level.

● Слишком большое коли-

чество масла, в результате

чего уровень масла слиш-

ком высокий.

● Excessive worn or damaged

oil seal.

● Чрезмерно изношен или

поврежден сальник.

● Uneven sealant or sealing

paper gasket damaged.

● Неравномерно нанесен

герметик, или повреждена

уплотнительная бумажная

прокладка.

● Failure of ventilation plug.

● Неисправность вентиляци-

онной пробки.

● Joint face bumping and not

repaired for flatness timely.

● Поверхность соединения

смята и не была своевре-

менно отремонтирована до

ровного состояния.

● Remove the oil drain plug, check oil level.

● Снимите пробку выпускного отверстия мас-

ла, проверьте уровень масла.

● Replace oil seal.

● Установите сальник на место.

● Remove the joint parts, check the bumping

point, repair for flatness and uniform coating.

● Снимите детали соединения, проведите ин-

спекцию точки смятия, отремонтируйте до

ровного состояния и однородности покры-

тия.

● Replace ventilation plug.

● Замените вентиляционную пробку.

MT-5

S5 Service manual

S5 Инструкция по техобслуживанию

Manual Transmission

Механическая Коробка Передач

Fault conditions

Условия отказа

Possible causes

Возможные причины

Judgment and elimination

Обнаружение и устранение

Bearing damaged

abnormally

Ненормальное повреж-

дение подшипника

(1) Dirty oil.

(1) Загрязненное масло.

(2) Inadequate lubrication

or oil does not meet the

requirements due to poor

quality.

(2) Неадекватная смазка, или

масло не соответствует

требованиям из-за низкого

качества.

(3) Use of non-acceptable

bearing.

(3) Использование бракованно-

го подшипника.

(1) Change lubrication oil.

(1) Замените смазочное масло.

(2) Check oil level, fill or change lubrication oil.

(2) Проверьте уровень масла или замените

смазочное масло.

(3) Change bearing.

(3) Замените подшипник.
