JAC S5. Руководство - часть 54

EM-138

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

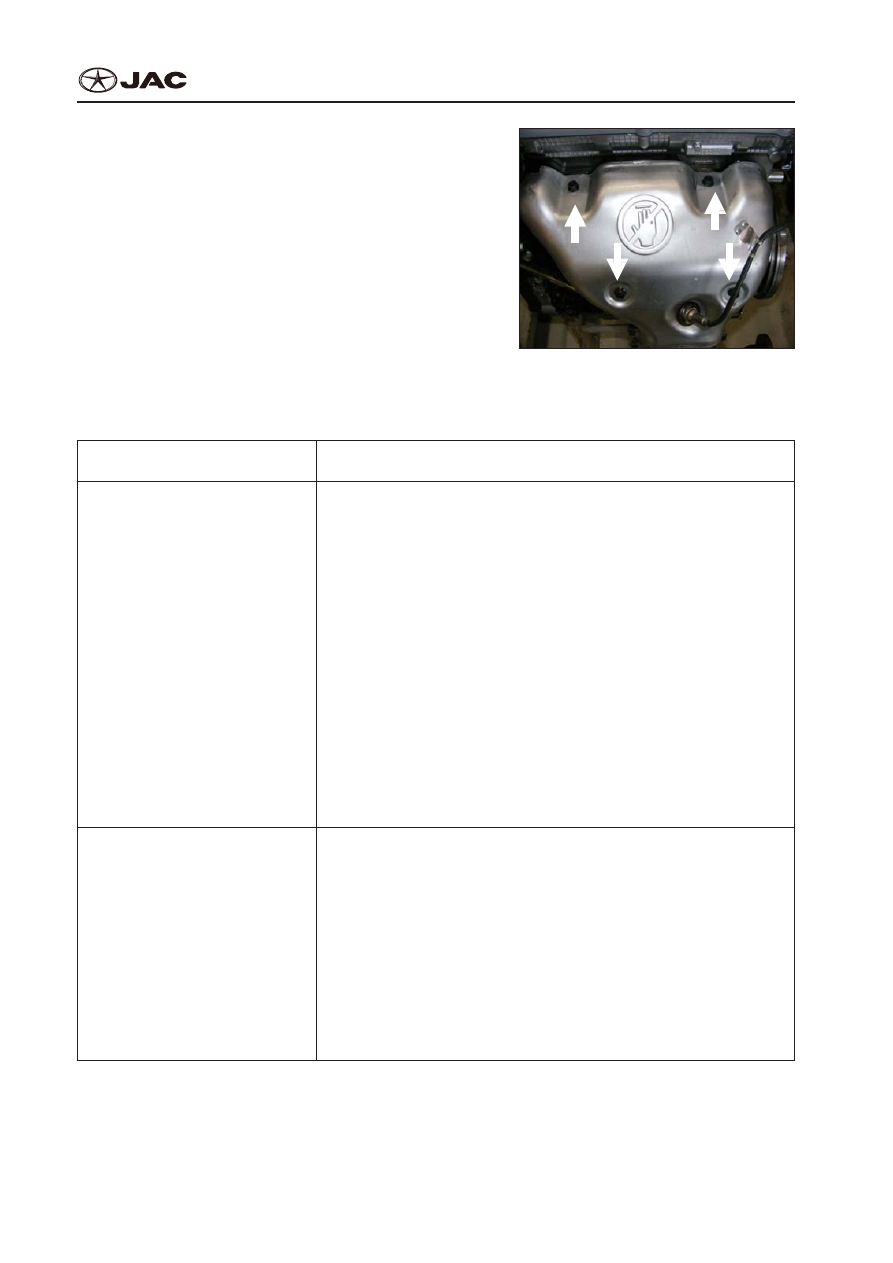

4.  Screw down the four fixed bolts of exhaust mani-

fold cover.

4.  Открутите 4 фиксирующих болта крышки вы-

хлопного трубопровода.

EM13

Engine Common Trouble Diagnosis

Диагностика Общих Проблем Двигателя

Trouble

Проблема

Possible Reasons

Возможные Причины

Valve has noise
Клапан издает шум

1  Oil level in crankshaft tank is high or low

1  Уровень масла в резервуаре коленчатого вала высокий или низкий

2  Oil is thin or diluted

2  Масло слишком жидкое или разбавленное

3  Oil is thick

3  Масло густое

4  Oil pressure is low

4  Низкое давление масла

5  Tappet has dirt

5  Грязь на толкателе

6  Rocker arm wears

6  Износ рычага клапана

7  Tappet wears

7  Износ толкателя

8   Valve guide wears

8  Износ направляющей втулки клапана

9  Radius palpitation of valve seat’s working surface is too large

9  Слишком большая радиусная пульсация рабочей поверхности седла

клапана

10  There is no tappet central point

10  Отсутствие центральной точки толкателя

Connecting rod has noise
Коленчатый вал издает шум

1  Oil supply is not enough

1  Недостаточная подача масла

2  Oil pressure is low

2  Низкое давление масла

3  Oil is thin or diluted

3  Масло слишком жидкое или разбавленное

4  Oil is thick

4  Масло густое

5  Bearing clearance is too large

5  Слишком большой клиренс подшипников

6  Connecting rod journal deforms

6  Деформация шатунной шейки коленчатого вала

7  Connecting rod is not straight

7  Коленчатый вал непрямой

EM-139

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

Trouble

Проблема

Possible Reasons

Возможные Причины

Main bearing has noise
Основной подшипник издает

шум

1  Oil supply is not enough

1  Недостаточная подача масла

2  Oil pressure is low

2  Низкое давление масла

3   Oil is thin or diluted

3  Масло слишком жидкое или разбавленное

4   Oil is thick

4  Масло густое

5   Bearing clearance is too large

5  Слишком большой клиренс подшипников

6   Axial clearance is too large

6  Слишком большой осевой клиренс

7  Crankshaft journal disorders or wears out

7  Шейка коленчатого вала повреждена или изношена

8  Fly wheel or hydrodynamic torque converter changed torque looses

8  Измененные потери крутящего момента маховика или гидродинами-

ческого трансформатора

Oil pressure decreases
Давление масла падает

1  Oil level is low

1  Низкий уровень масла

2  Oil pressure sensor has trouble

2  Проблемы с датчиком давления масла

3  Oil pressure is low

3  Низкое давление масла

4  Oil filter is blocked

4  Засоренный масляный фильтр

5  Oil pump spare parts wear out

5  Износ запчастей масляного насоса

6  Oil is thin or diluted

6  Масло слишком жидкое или разбавленное

7  Oil intake tube of oil pump looses

7  Ослабевание впускной трубы масла масляного насоса

8  Oil intake tube of oil pump looses

8  Ослабевание впускной трубы масла масляного насоса

9  Oil pump has crook or rift

9  Повреждение или трещина масляного насоса

10  Bearing clearance is too large

10  Слишком большой клиренс подшипников

Oil is thin
Жидкое масло

1  Gasket is not aligned right or aging

1  Прокладка неправильно выровнена или изношена

2  Fastener looses, metal spare parts break or have air bore

2  Слабое крепление, разлом запчастей или дырки в них

3  Cup blank cover or thread plug does not align right or is damaged

3  Заглушка крышки или резьбовая заглушка неправильно выровнена

или повреждена

Oil is consumed or ignition plug

has oil stain
Расход масла или масляные

следы на свече зажигания

1   PCV (positive crankcase ventilation) system has trouble

1  Проблемы с системой ПВК (принудительной вентиляции картера)

2   Piston ring wears out, is scraped or breaks

2  Поршневое кольцо изношено, поцарапано или разломано

3  Carbon deposits in oil ring groove

3  Следы угля на канавке маслосъемного кольца

4  Pistons coordinate too tight in ring groove

4  Поршни сильно плотно сидят в канавке кольца

5   Valve guide wears out

5  Износ направляющей втулки клапана

6   Valve rod oil seal wears out or is damaged

6  Износ или повреждение масляного уплотнения стержня клапана

EM-140

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

S5 Service manual

S5 Инструкция по техобслуживанию

Electrical System of Engine

Электрическая Система Двигателя

Electrical System of Engine

Электрическая Система Двигателя

General ...............................................................................................................................................EE-1
Общее ................................................................................................................................................EE-1
Specification Parameters....................................................................................................................EE-1
Технические характеристики............................................................................................................EE-1
Tightening Torque ...............................................................................................................................EE-3
Крутящий Момент .............................................................................................................................EE-3
Countermeasure .................................................................................................................................EE-3
Противодействие ..............................................................................................................................EE-3
Ignition System (DOHC) .....................................................................................................................EE-6
Система Зажигания (DOHC) ............................................................................................................EE-6
Ignition Coil .........................................................................................................................................EE-7
Катушка Зажигания ...........................................................................................................................EE-7
Dismantlement and Reassembly ........................................................................................................EE-8
Демонтаж и Сборка ..........................................................................................................................EE-8
Test for Ignition Plug .........................................................................................................................EE-11
Проверьте Свечу Зажигания ..........................................................................................................EE-11
Charging System ..............................................................................................................................EE-13
Система Зарядки ............................................................................................................................EE-13
Check ...............................................................................................................................................EE-14
Проверка .........................................................................................................................................EE-14
Generator .........................................................................................................................................EE-23
Генератор ........................................................................................................................................EE-23
Storage Battery.................................................................................................................................EE-29
Аккумулятор  ...................................................................................................................................EE-29
Starting System ................................................................................................................................EE-33
Система Пуска  ...............................................................................................................................EE-33
Composing Parts ..............................................................................................................................EE-33
Составные Части ............................................................................................................................EE-33
Check ...............................................................................................................................................EE-34
Проверка .........................................................................................................................................EE-34
Dismantlement and Reassembly ......................................................................................................EE-35
Демонтаж и Сборка ........................................................................................................................EE-35
