EM-134

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

Check

Проверка
Upper Part of Intake Manifold

Верхняя Часть Впускного Трубопровода

Check if intake manifold has:
Проверьте впускной трубопровод на наличие:



●

Damage and rift.



●

Повреждений или трещин.



●

Damage or crook on gasket surface.



●

Повреждений или искривлений поверхности прокладки.

If intake manifold has any damage or crook, replace it.
Если впускной трубопровод поврежден или искривлен, замените его.

If vacuum pipeline is damaged, it is required to conduct repair procedure.
Если вакуумный трубопровод поврежден, необходимо провести его ремонт.

Check—Lower Part of Intake Manifold

Проверка - Нижняя Часть Впускного Трубопровода

Check if intake manifold has:
Проверьте впускной трубопровод на наличие:



●

Damage and rift.



●

Повреждений или трещин.



●

Damage or crook on gasket surface.



●

Повреждений или искривлений поверхности прокладки.



●

Damage on nozzle terminal.



●

Повреждение клеммы сопла.

If intake manifold has these problems, replace it.
Если на впускном трубопроводе отмечены такие проблемы, замените его.

EM-135

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

Exhaust System

Выхлопная Система

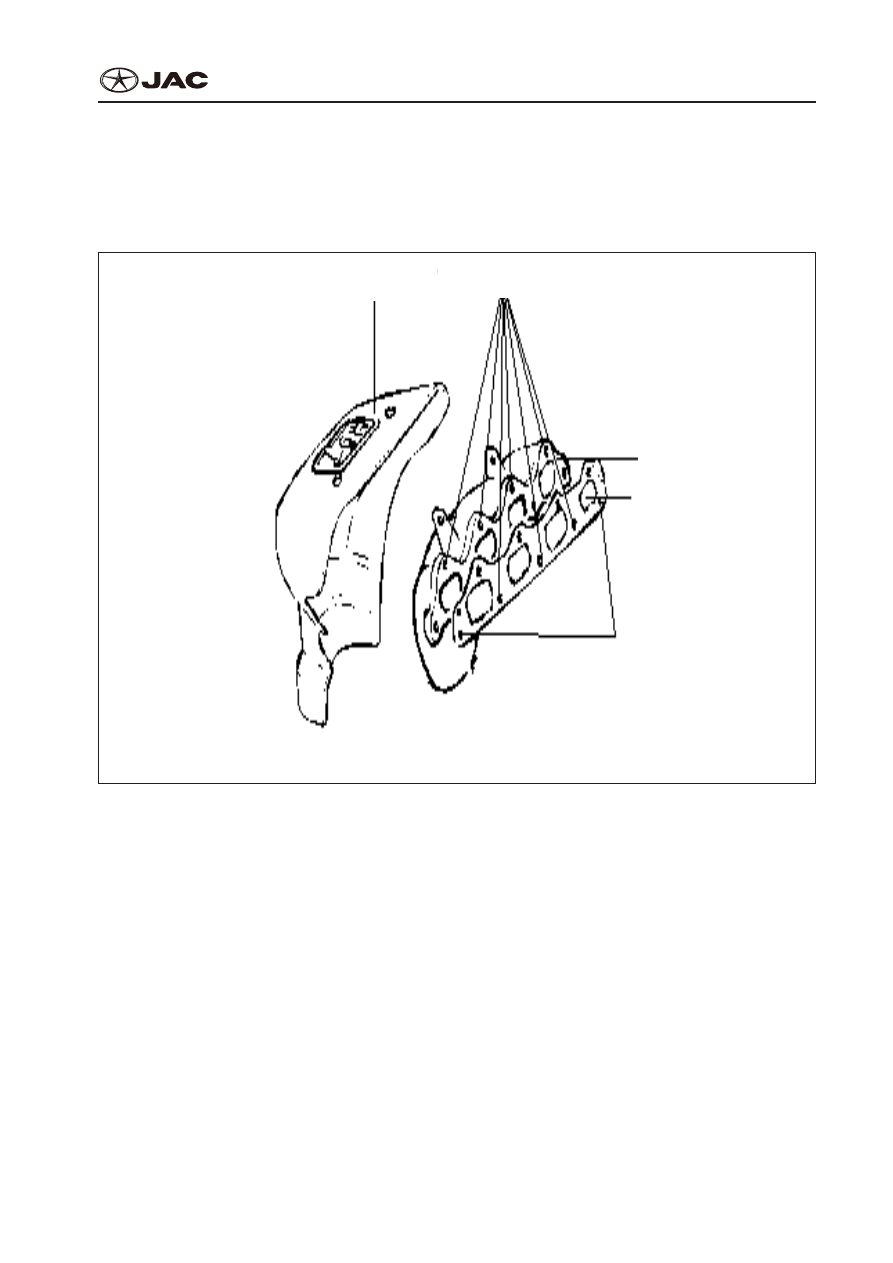

Component Composition Drawing

Компоновочный Чертеж

25-30

25-35

Torque: Nm

Крутяший момент: Ни

Hot protective cover

Горячий защитный чехол

Block nut: 25-30

Замочная гайга: 25-30

Exhaust manifold

Выпускной коллектор
Exhaust manifold

gasket

Уплотнительная

шайба выпускного

коллектора

EM-136

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

Dismantlement and Installation

Демонтаж и Установка

Dismantlement Steps
Этапы Демонтажа

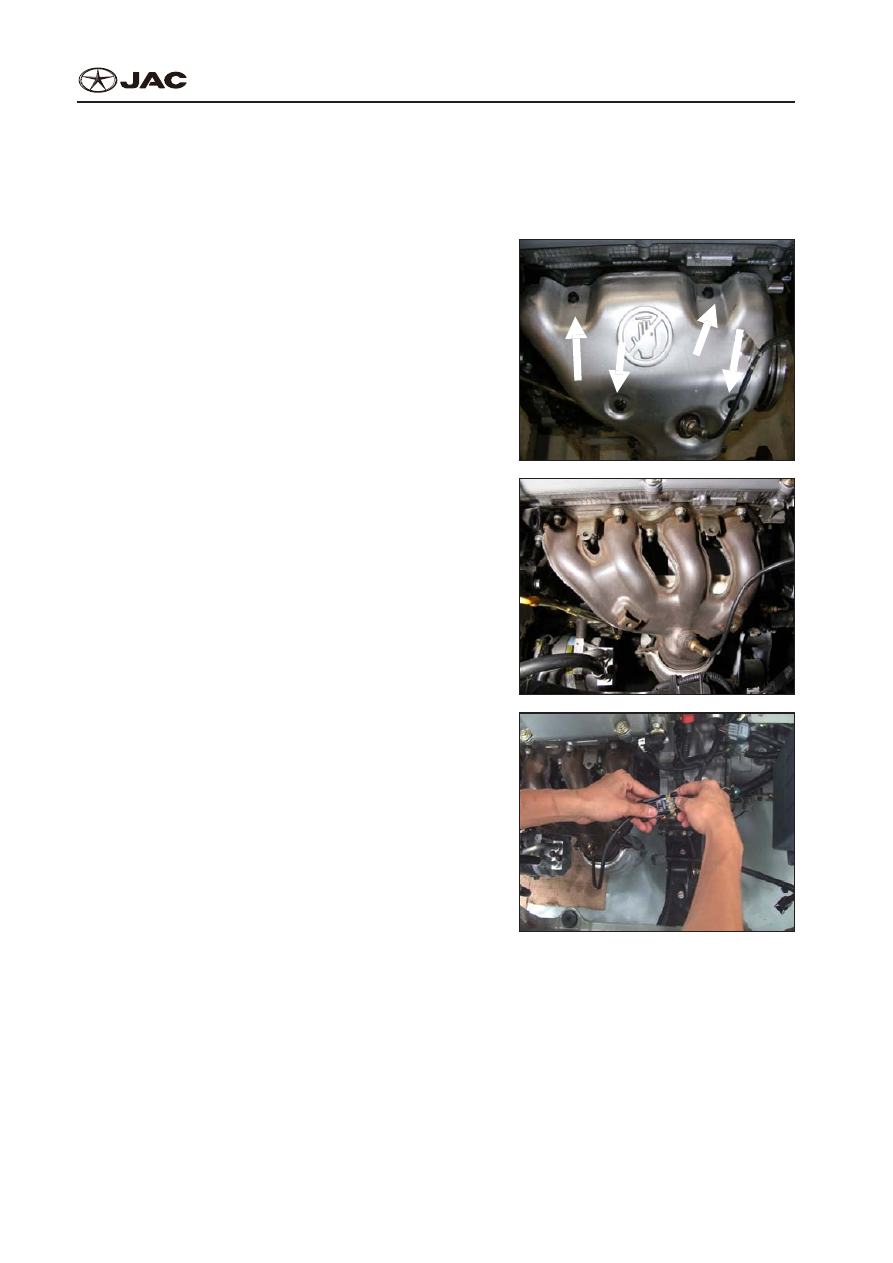

1.  Unscrew the four fixed bolts of exhaust manifold

cover, take off exhaust manifold cover.

1.  Открутите 4 фиксирующих болта крышки вы-

хлопного трубопровода, снимите крышку вы-

хлопного трубопровода.

EM12

2.  Unscrew the fixed bolts of front exhaust pipe to

front catalyst, take off front exhaust pipe.

2.  Открутите фиксирующие болты передней вы-

хлопной трубы к переднему катализатору, сни-

мите переднюю выхлопную трубу.

EM12

3.  Cut off wire plug of front and rear oxygen sensor.
3.  Обрежьте проволочную заглушку переднего и

заднего датчика кислорода.

EM12

EM-137

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

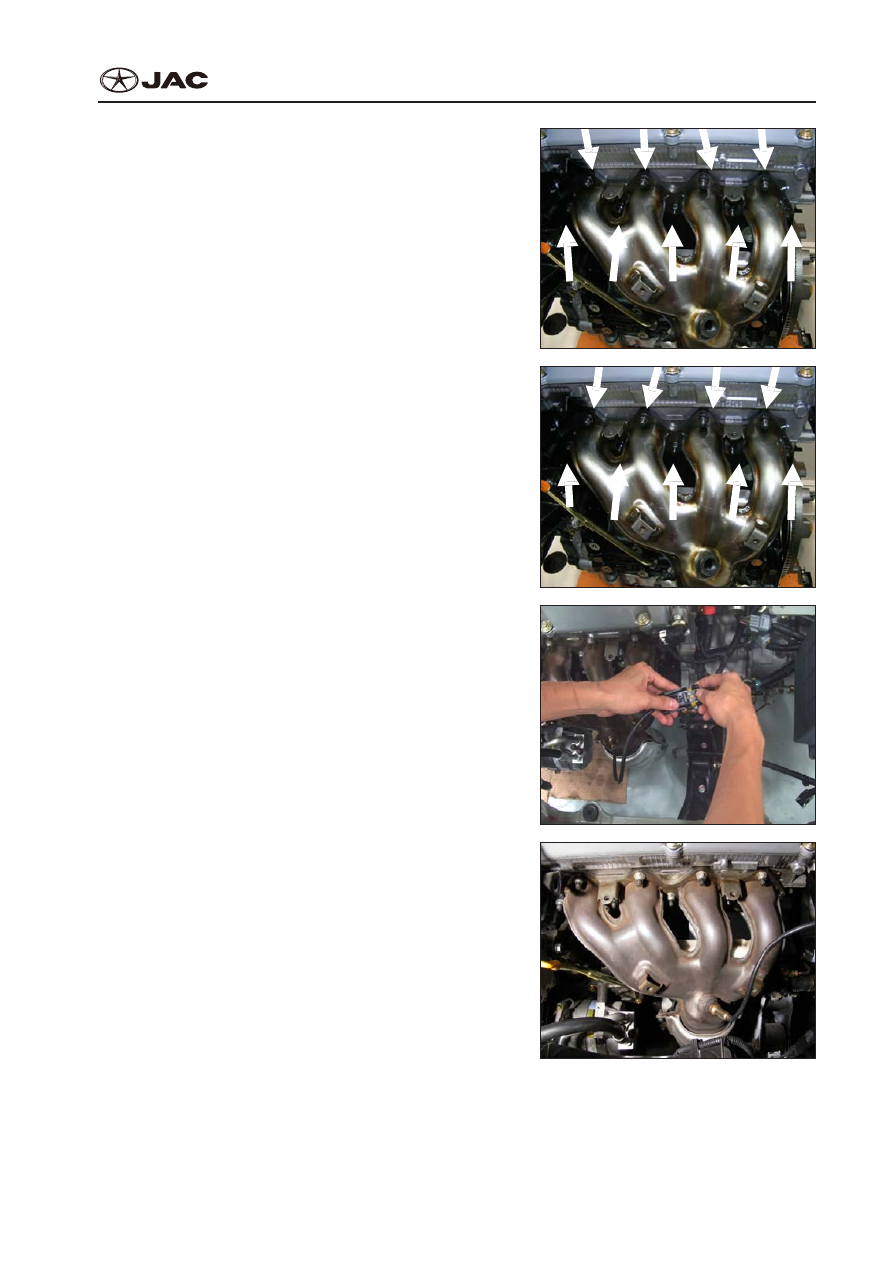

4.  Unscrew the fixed bolts from exhaust manifold to

cylinder body; take off exhaust manifold and gas-

ket.

4.  Открутите фиксирующие болты с выхлопного

трубопровода к корпусу цилиндра, и извлеките

выхлопной трубопровод и прокладку.

EM12

Installation:
Установка:
1.  Screw down the fixed bolts from exhaust manifold

to cylinder body.

1.  Открутите фиксирующие болты от выхлопного

трубопровода к корпусу цилиндра.

EM12

2.  Install wire plug of front and rear oxygen sensor.
2.  Установите проволочную заглушку переднего и

заднего датчика кислорода.

EM12

3.  Screw the fixed bolt from front exhaust pipe to

front catalyst.

3.  Закрутите фиксирующие болты с передней вы-

хлопной трубы к переднему катализатору.

EM12
