Iveco Stralis AT/AD. Manuale - parte 154





41041

41042

41043

41044

Figura 38

Figura 39

Figura 40

Figura 41

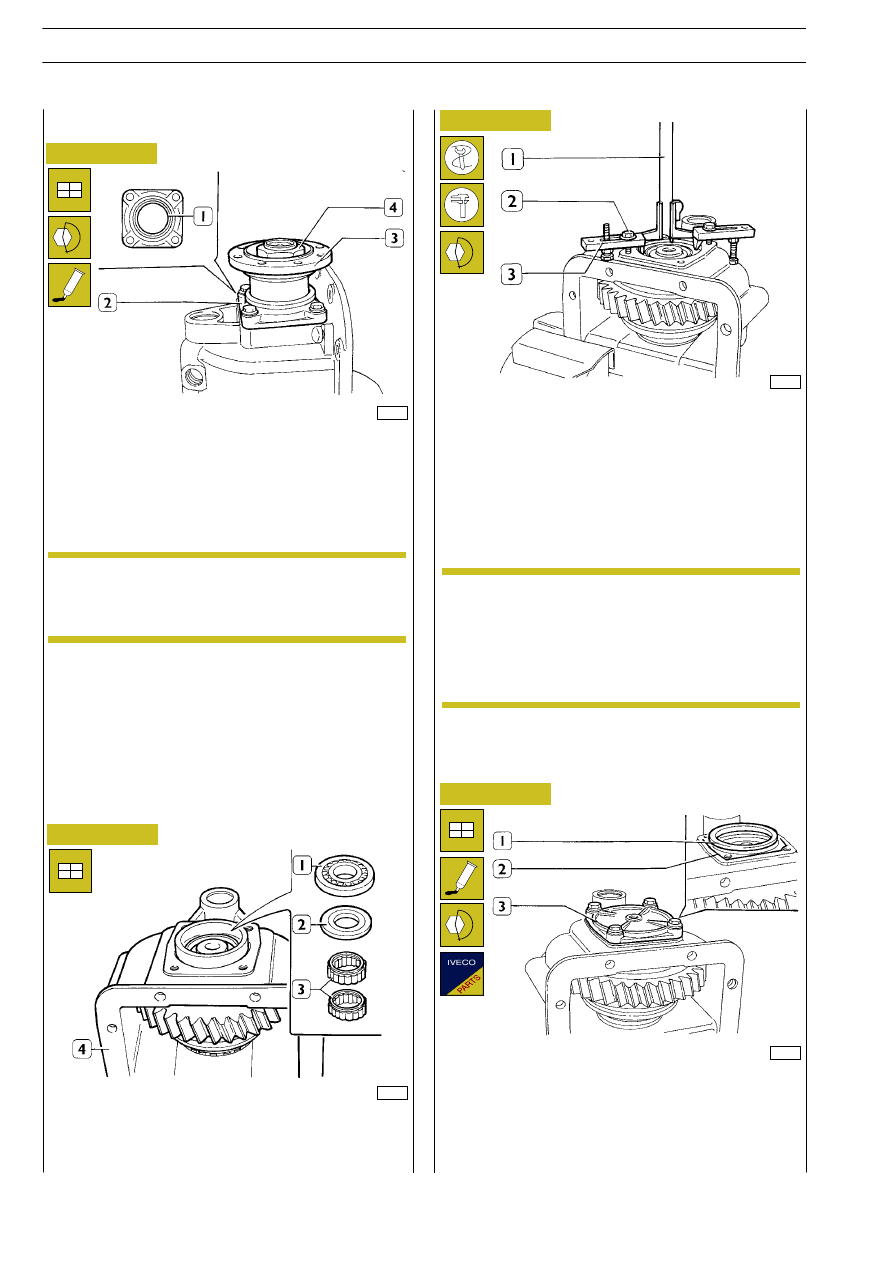

Con appropriato battitoio montare l’anello di tenuta (1) nel
coperchio (2), applicare LOCTITE 510 sul piano di appoggio,
montare il coperchio (2) e chiudere le viti alla coppia di 18 Nm;
montare la flangia (3) ed avvitare manualmente il dado (4).

Togliere dalla morsa la scatola (4) e capovolgerla; montare
sull’albero i cuscinetti a rullini (3), l’anello di spallamento (2) ed
il cuscinetto a rulli conici (1).

Applicare le piastrine 99363241 (3) sull’anello esterno del
cuscinetto, chiudere le viti (2) alle copia di 18 Nm (1,8 Kgm)
corrispondente ad un carico assiale di

∽ 250 Kg, ruotare l’al-

bero di uscita.
Mediante calibro (1) rilevare la distanza tra piano di appoggio
e anello esterno cuscinetto.
Il valore rilevato corrisponderà allo spessore dell’anello di regi-
stro.

Montare l’anello di registro (1), applicare sul piano di appoggio
(2) sigillante LOCTITE 510, montare il coperchio (3) e bloc-
care le viti alla coppia di 18 Nm (1,8 kgm).
Sostituire gli anelli di tenuta sui raccordi (2—12, Figura 4) quindi
montarli e sistemare gli anelli elastici di sicurezza (1—13,
Figura 4), avvitare il trasmettitore (7, Figura 4).

La chiusura del dado (4) alla coppia di 380 Nm (38
Kgm) deve essere eseguita su veicolo, dopo aver
montato il gruppo presa di moto sulla scatola princi-
pale.

La scelta dello spessore dell’anello di registro deve
essere effettuata per arrotondamento.
Esempio: valore rilevato mm 6

÷ 6,04, scegliere

l’anello di spessore 6 mm;
valore rilevato mm 6,05

÷ 6,09, scegliere

l’anello di spessore 6,1 mm.

NOTA

NOTA

294

PRESA DI FORZA TOTALE

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Registrazione cuscinetti conici albero uscita moto

41045

41047

41046

41048

41049

Figura 42

Figura 43

Figura 44

Figura 45

Figura 46

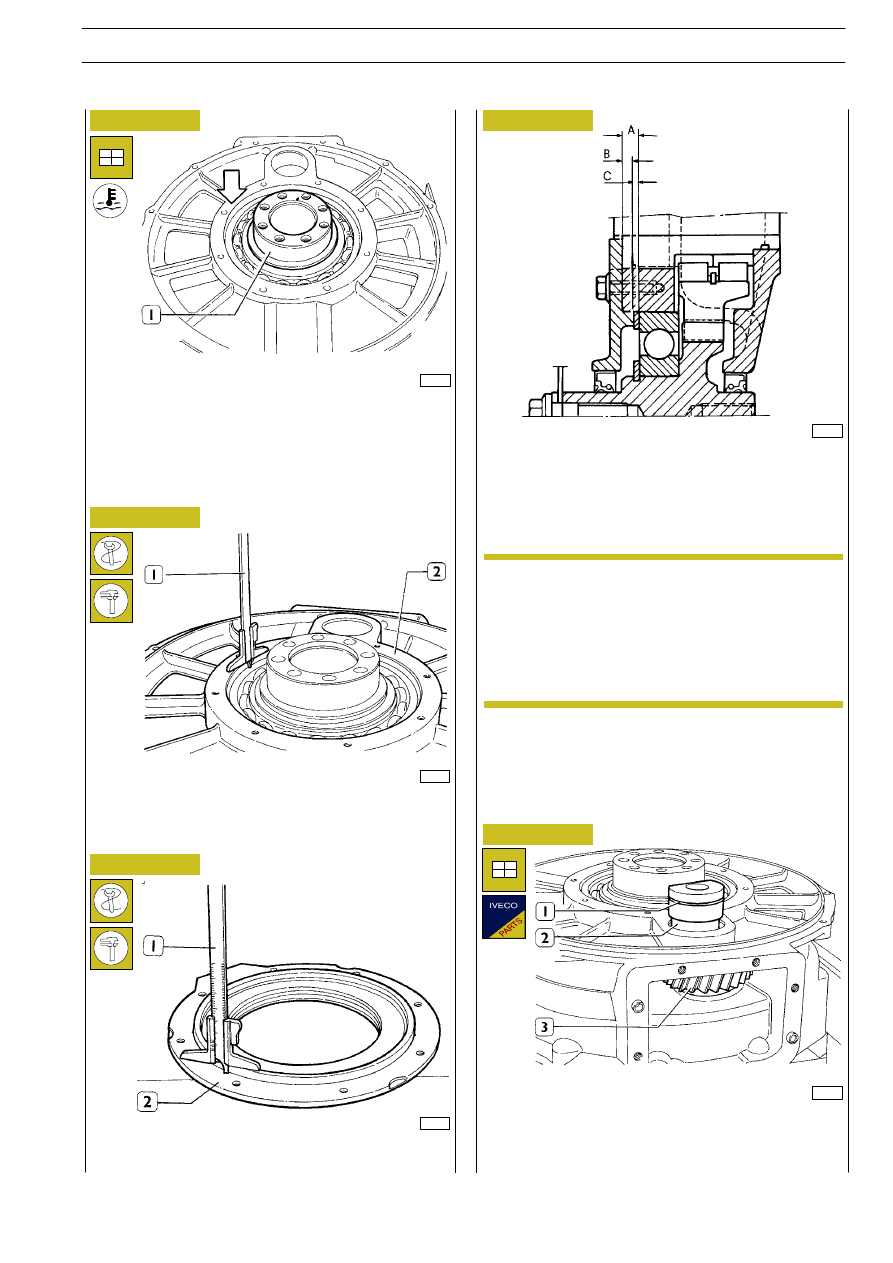

Riscaldare leggermente la sede (

⇓) per cuscinetto a sfere sulla

scatola e montare l’albero (1) con ruota dentata completa di
cuscinetto.

Mediante calibro (1) rilevare la quota (A, Figura 45) sulla sca-
tola principale (2).

Mediante calibro (1) rilevare la quota (B, Figura 45) sul coper-
chio (2) per cuscinetto.

SEZIONE PARZIALE CUSCINETTO E ALBERO CON

RUOTA DENTATA.

Montare nella scatola l’ingranaggio intermedio (3), piantare (2)
dopo aver sostituito gli anelli di tenuta (1).

Il valore ”C” dell’anello di registro è dato dalla seguente for-
mula A — B = C.

Se il valore ”C” rilevato è uguale allo spessore nomi-
nale dell’anello di registro (vedere tabella a pag. 278)
montare il relativo anello.
Se invece ”C” è differente montare l’anello di regi-
stro del valore più piccolo.
Esempio: ”C” = mm 4,14

÷ 4,11, montare l’anello

di 4,1 mm.

Registrazione cuscinetto a sfere

NOTA

PRESA DI FORZA TOTALE

295

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Montaggio scatola principale

41050

41019

Figura 47

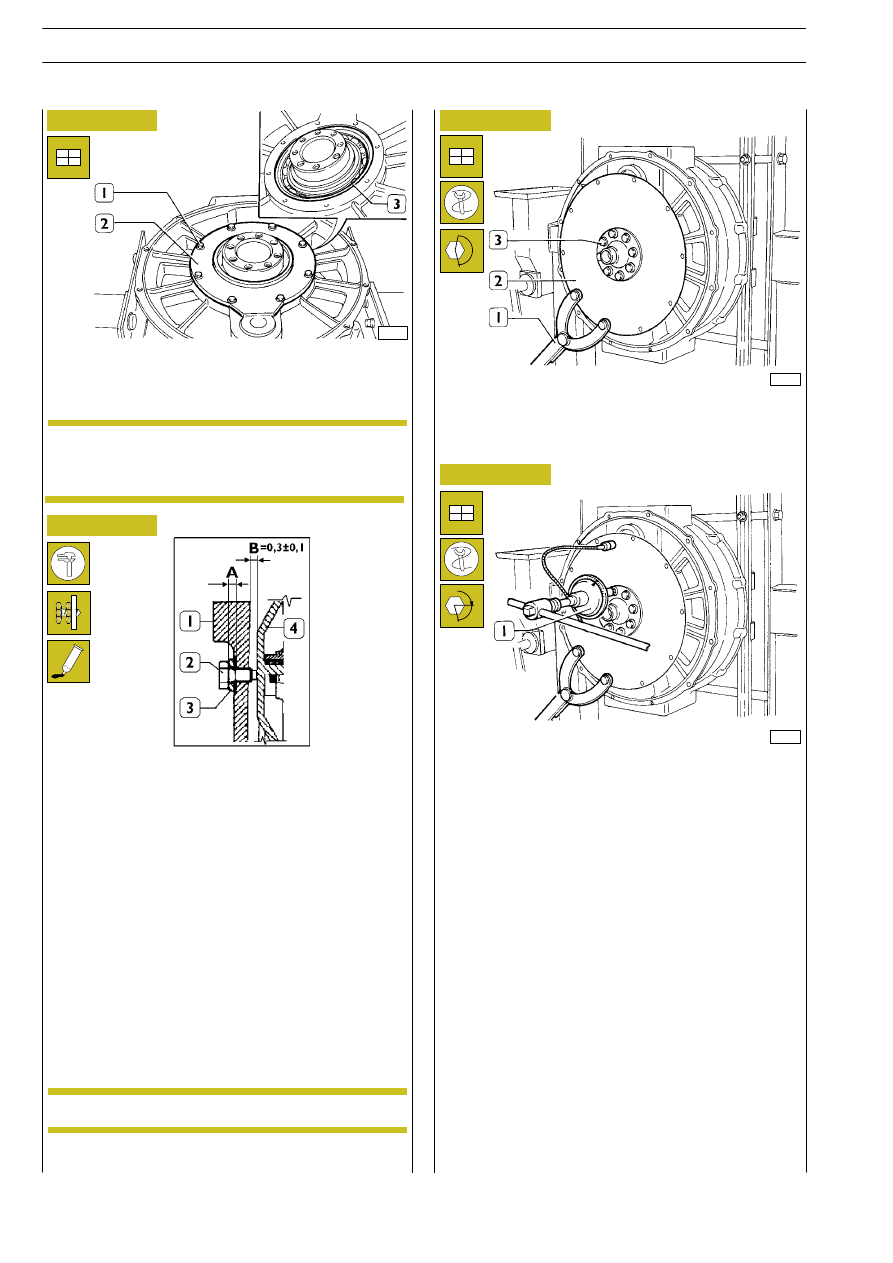

Sistemare l’anello di registro (3), spalmare sigillante LOCTITE
510 sul piano di appoggio coperchio; montare il coperchio (2)
completo di anello di tenuta e bloccare le viti (1) alla coppia
di 22 Nm (2,2 Kgm).

Applicare sulla chiave a bussola l’attrezzo 99395216 (1) ed
avvitare le viti di ulteriori 60

° 2

a

fase.

Montare il giunto (2) con la flangia, bloccarne la rotazione
mediante leva di reazione 99370317 (1) ed avvitare le viti (3)
alla coppia di 95 Nm (9,5 Kgm) 1

a

fase.

α

Figura 48

Nel caso fosse stata rimossa la vite di spallamento (2) dell’in-
granaggio (4) pompa olio dalla scatola (1), occorre determina-
re lo spessore della rondella di registro (3) operando nel se-
guente modo.
Montare provvisoriamente il coperchio inferiore completo di
pompa olio.
Avvitare la vite (2) senza rondella (3) a contatto
dell’ingranaggio condotto (4).
Con calibro a spessori rilevare la distanza tra il sottotesta della
vite (2) e la scatola (1), quota A.
Rimuovere la vite (2), applicare sulla filettatura della medesima
LOCTITE 242E e riavvitarla nuovamente interponendo una
rondella (3) di spessore :

S = A + B

dove A è la quota rilevata

B = 0,3

± 0,1

corrispondente alla distanza fra l’ estremità della vite (2) e
l’ingranaggio condotto (4).
Serrare la vite (2) alla coppia prescritta.

La filettatura della vite (2) è sinistrosa.

Figura 49

Figura 50

Smontare nuovamente il coperchio inferiore completo di
pompa olio.

41020

Per il montaggio dell’anello di tenuta nel coperchio
(2) e sul lato opposto della scatola, utilizzare l’attrez-
zo SP 2481 rappresentato a pagina 282.

NOTA

NOTA

296

PRESA DI FORZA TOTALE

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

RALLENTATORE IDRAULICO ZF — INTARDER

1

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333
Print 603.93.333

SEZIONE 5

5342

Rallentatore idraulico
ZF — Intarder

Pagina

UBICAZIONE TARGHETTA DESCRITTIVA

RALLENTATORE IDRAULICO INTARDER

3

. .

GENERALITÀ

4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

FUNZIONAMENTO

4

. . . . . . . . . . . . . . . . . . . . .

-

Rallentatore inserito

5

. . . . . . . . . . . . . . . . . . . . .

-

Rallentatore disinserito

6

. . . . . . . . . . . . . . . . . .

DISPOSIZIONE SUL RALLENTATORE DEI PRINCIPALI

COMPONENTI DEGLI IMPIANTI

7

. . . . . . . . .

STACCO E RIATTACCO DEL RALLENTATORE

DAL CAMBIO DI VELOCITÀ ZF 16 S 181/221

8

-

Stacco

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Riattacco

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Riempimento dell’olio

9

. . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

10

. . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

11

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

12

. . . . . . . . . . . . . . . . . . . . . . . .

DIAGNOSTICA

14

. . . . . . . . . . . . . . . . . . . . . . . . .

REVISIONE RALLENTATORE IDRAULICO

INTARDER

18

. . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Accumulatore idraulico

18

. . . . . . . . . . . . . . . . . .

-

Smontaggio

18

. . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Montaggio

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Smontaggio rallentatore idraulico

18

. . . . . . . . . . .

-

Controllo dei particolari componenti
il rallentatore idraulico

23

. . . . . . . . . . . . . . . . . . .

-

Montaggio rallentatore idraulico

24

. . . . . . . . . . . .

-

Registrazione giuoco assiale dello statore

29

. . . . .
