Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 110

70000

99375

87051

86290

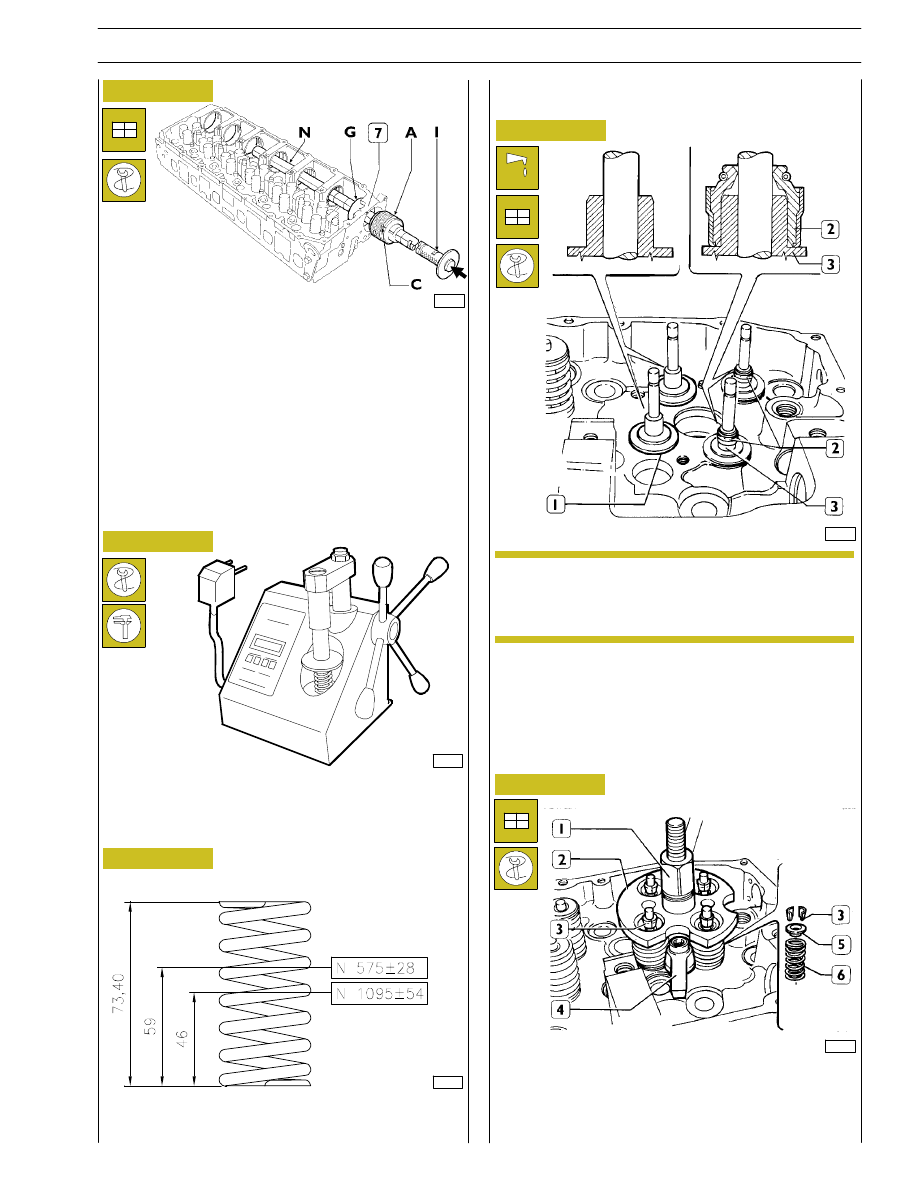

MAIN DATA TO CONTROL EXHAUST AND

DISCHARGE VALVE SPRING

- fit springs (6) and the upper plate (5);

- apply tool 99360263 (2) and block it with bracket (4);

tighten the lever (1) until cotters are installed (3),
remove tool (2).

VALVE SPRINGS

Fitting the valves and oil seal ring

Free spring height

Valve closed

Valve open

71724

To insert bushing (7), proceed as follows:

- Unscrew the grip (I) and the extension (N).

- Refit the guide (G) from the inside as shown in the figure.

- Position the bushing on the drift (A) and bring it close

up to the seat, making the bushing hole match the
lubrication hole in the head. Drive it home.
The 7

th

bushing is driven in when the reference mark (C)

is flush with the bushing seat.

Before assembly, the flexibility of the valve springs has to be
checked with the tool 99305047.
Compare the load and elastic deformation data with those
of the new springs given in the following figure.

Rear

Figure 98

Figure 99

Figure 100

Figure 101

Figure 102

Lubricate the valve stem and insert the valves in the
respective valve guides; fit the lower caps (1). Use tool
99360329 to fit the oil seal (2) on the valve guides (3) of the
exhaust valves; then, to fit the valves, proceed as follows.

Should valves not have been overhauled or
replaced, remount them according to numbering
performed on dismounting.

NOTE

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

45

99281

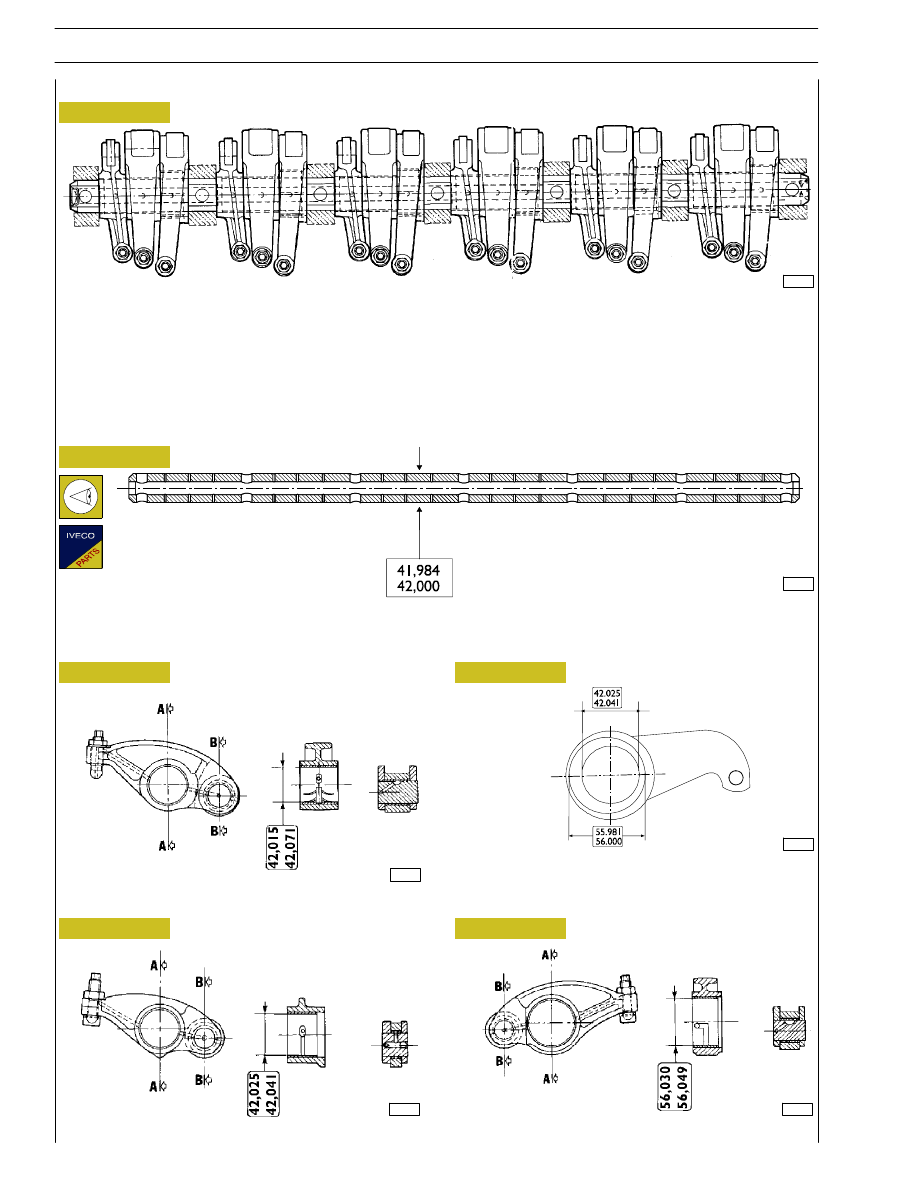

The camshaft cams directly control rockers: 6 for injectors and 12 for valves.

Rockers slide directly on the cam profiles via rollers.

The other end acts on a bar directly supported by the two valves stems.

A pad is placed between the rocker adjusting screw and the bar.

Two lubrication holes are obtained inside the rockers.

The rocker shaft practically covers the whole cylinder head; remove it to have access to all the underlying components.

Figure 103

71728

71729

71730

Figure 104

Figure 105

Figure 106

PUMP INJECTOR ROCKER

EXHAUST VALVES ROCKER

The bush surfaces must not show any trace of scoring of
excessive wear; otherwise, replace bushes or the whole
rocker.

DISCHARGE VALVE ROCKER

Rocker

SECTION A-A

SECTION B-B

SECTION A-A

SECTION B-B

SECTION A-A

SECTION

B-B

Check that the surface of the shaft shows no scoring or signs of seizure; if it does, replace it.

MAIN DATA OF THE ROCKER ARM SHAFT

73557

Shaft

Figure 107

Figure 108

99376

ROCKER SHAFT

46

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

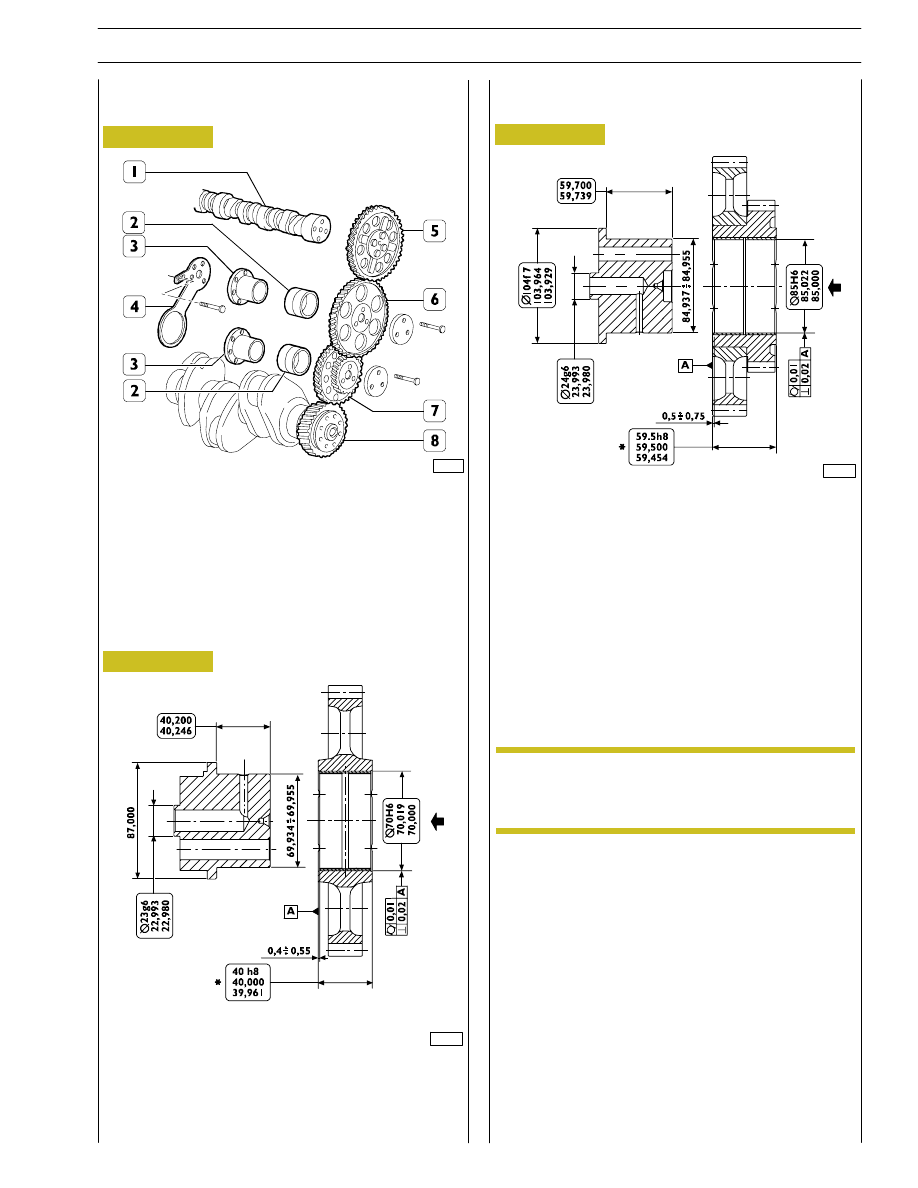

TIMING CONTROL COMPONENT PARTS

1. Camshaft - 2. Bushing - 3. Pin - 4. Articulated rod -

5. Camshaft control gear - 6. Idler gear - 7. Twin idler gear

- 8. Drive shaft driving gear.

86925

*

This measurement is obtained after assembling.

TIMING GEAR
Camshaft drive

101602

Figure 109

Figure 110

Figure 111

101601

*

This measurement is obtained after assembling.

Idler gear pin
Idler gear

Twin intermediate gear pin
Twin idler gear

Replacing the bushings

Bushings (2) can be replaced when they are worn. Put up the
bushing, then bore it to obtain the diameter shown on
Figure 110 or Figure 111.

The bushing must be driven into the gear by
following the direction of the arrow and setting the
latter to the dimension shown on Figure 110 or
Figure 111.

Rated assembling play between gear bushings and pins:
Figure 110 — 0.045

÷ 0.075 mm

Figure 111 — 0.045

÷ 0.085 mm.

NOTE

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

47

Rated shaft/rear power takeoff supporting bushing backlash
: 0,05

÷ 0,10 mm.

Remove retaining screws (8) and disconnect cover (7) with
seal (9) from support (6).
Lock shaft (3) rotation and remove nut (2) .
Remove from shaft (3): washer (4), gear (1) and spacer (5).
Remove shaft (3) from support (6).

Figure 112

Figure 113

Figure 114

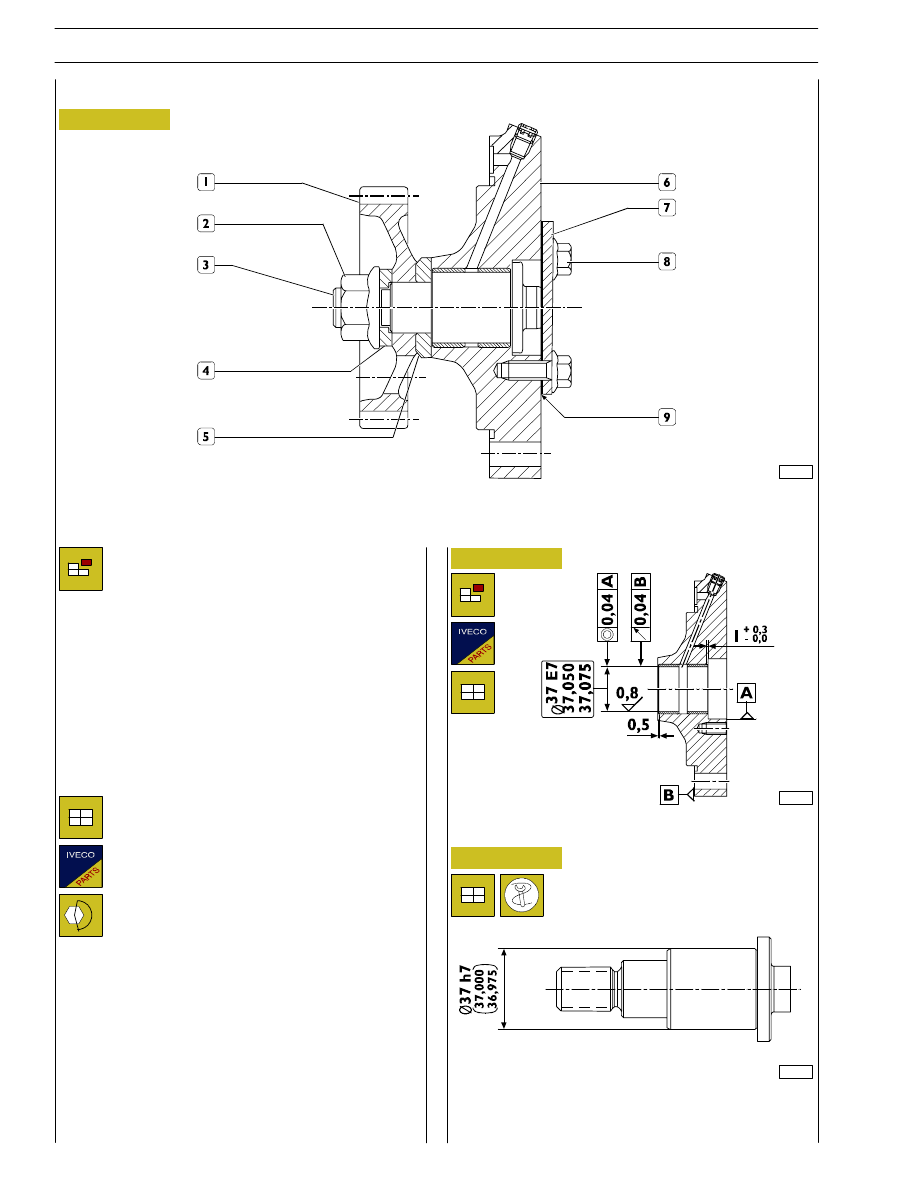

REAR POWER TAKEOFF

107991

1. Gear - 2. Nut - 3. Shaft - 4. Washer - 5. Spacer - 6. Support - 7. Cover - 8. Screw - 9. Seal.

Removal

Refitting

For refitting, reverse operations described for
removal according to instructions below:

- install a new seal (9);

- lubricare shaft shank (3) with engine oil;

- lock screws and nut at prescribed torque.

107992

Shaft

107993

48

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS
