Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 107

47957

71716

Figure 61

Figure 62

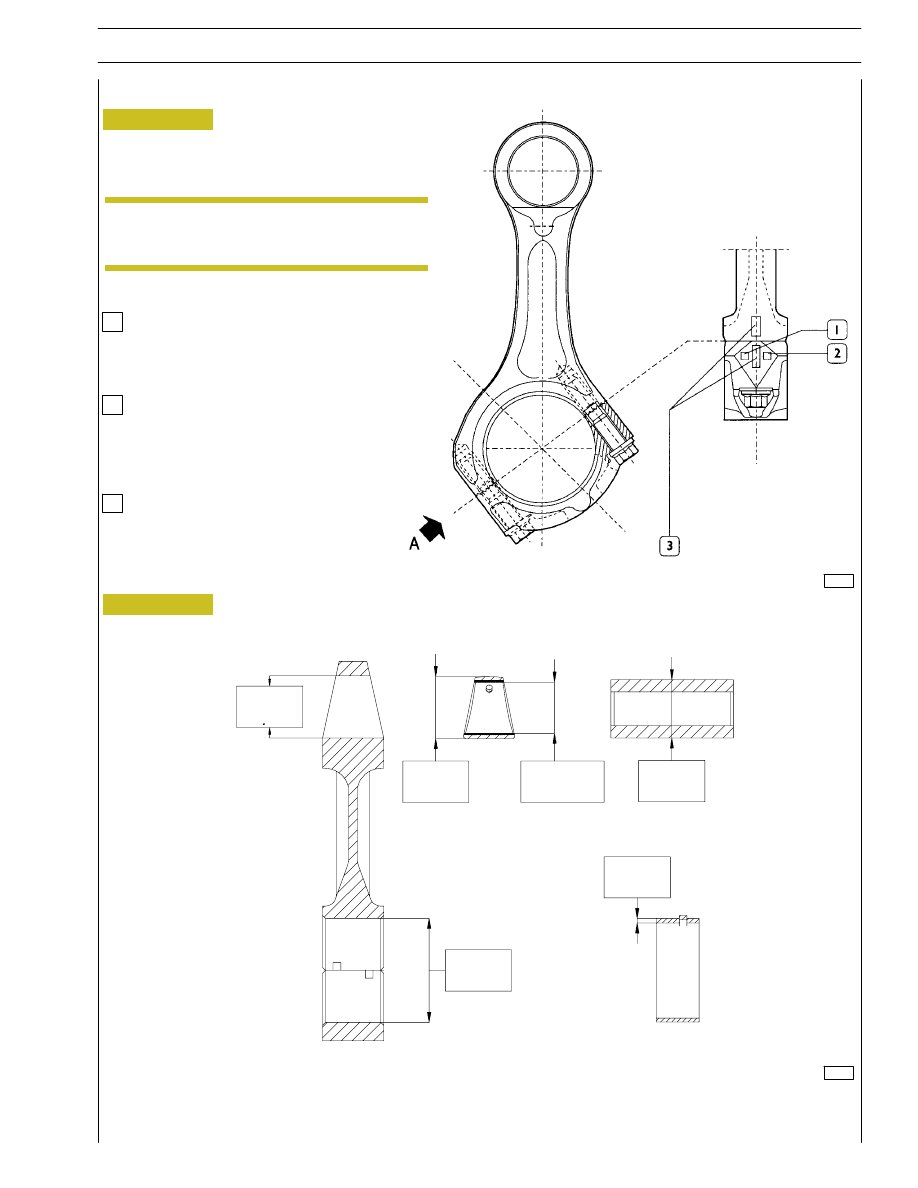

MAIN DATA OF THE BUSHING, CONNECTING ROD, PIN AND BEARING SHELLS

* Measurement to be made after driving in the bushing.

Connecting rod punch markings

Letter indicating the class of weight:

A

=

4741 to 4780 g.

B

=

4781 to 4820 g.

C

=

4821 to 4860 g.

Number indicating the selection of the diameter
of the big end bearing seat:

1

=

94.000 to 94.010 mm

2

=

94.011 to 94.020 mm

3

=

94.021 to 94.030 mm

Number indicating the selection of diameter
for the big end bearing housing:

1

2

3

Punched on the big end of the connecting rod are the data
relating to the section in classes relating to the connecting
rod seats and the weights.

On assembling the connecting rods, check
they are all of the same class of weight.

VIEW FROM “A”

54.000
54.030

54.085
54.110

50.019*
50.035*

49.994
50.000

1.970
2.000

87.000
87.030

Connecting rod

NOTE

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

33

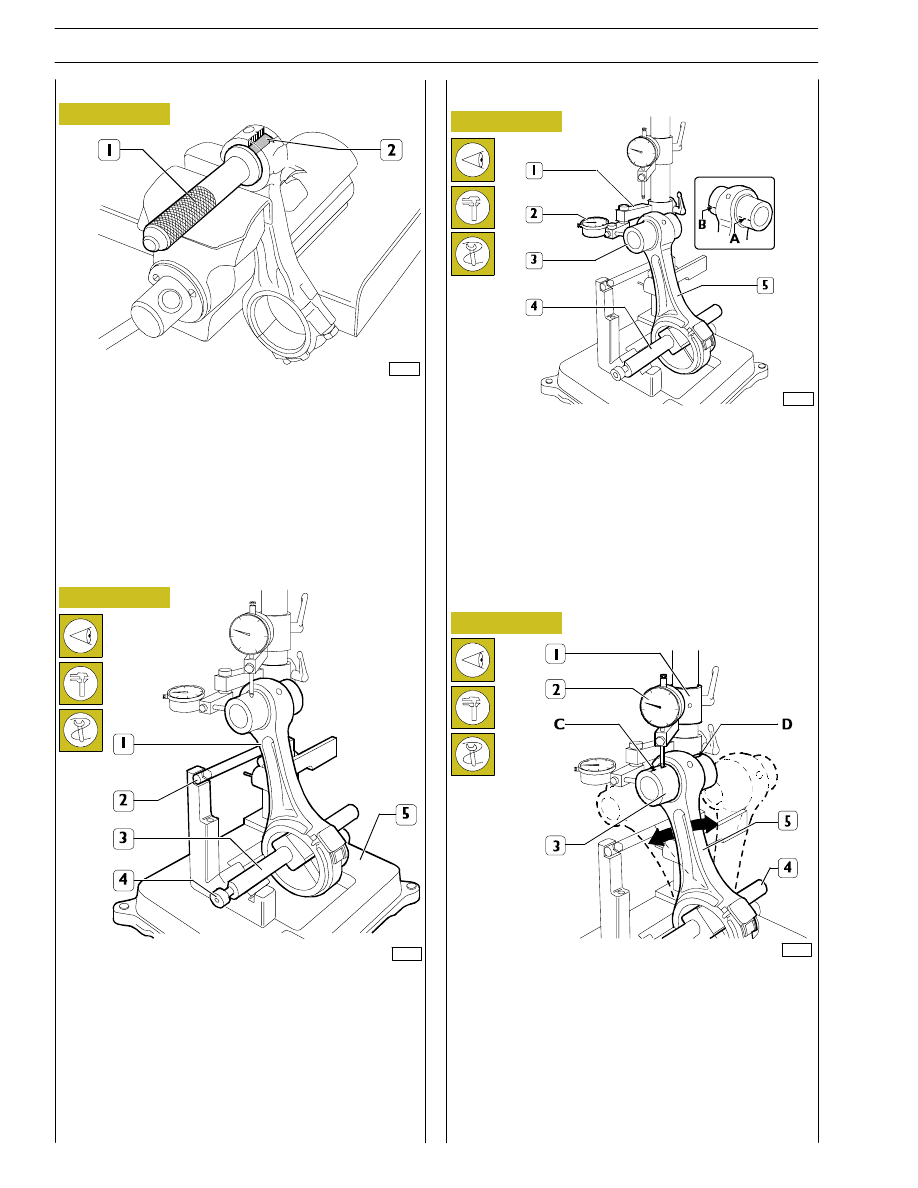

Check the torsion of the connecting rod (5) by comparing
two points (A and B) of the pin (3) on the horizontal plane
of the axis of the connecting rod.
Position the mount (1) of the dial gauge (2) so that this
pre-loads by approx. 0.5 mm on the pin (3) at point A and
zero the dial gauge (2). Shift the spindle (4) with the
connecting rod (5) and compare any deviation on the
opposite side B of the pin (3): the difference between A and
B must be no greater than 0.08 mm.

Check the bending of the connecting rod (5) by comparing
two points C and D of the pin (3) on the vertical plane of the
axis of the connecting rod.
Position the vertical mount (1) of the dial gauge (2) so that this
rests on the pin (3) at point C.
Swing the connecting rod backwards and forwards seeking the
highest position of the pin and in this condition zero the dial
gauge (2). Shift the spindle (4) with the connecting rod (5) and
repeat the check on the highest point on the opposite side D
of the pin (3). The difference between point C and point D
must be no greater than 0.08 mm.

61695

61696

Checking axis alignment
Check the alignment of the axes of the connecting rods (1)
with device 99395363 (5), proceeding as follows:

Fit the connecting rod (1) on the spindle of the tool
99395363 (5) and lock it with the screw (4).

Set the spindle (3) on the V-prisms, resting the connecting
rod (1) on the stop bar (2).

Figure 63

Figure 64

Figure 65

Checking torsion

61694

Checking bending

Checking connecting rods

73535

Check the bushing in the small end has not come loose and
shows no sign of scoring or seizure; replace it if it does.
The bushing (2) is removed and fitted with a suitable drift (1).
When driving it in, make absolutely sure that the holes for the
oil to pass through in the bushing and small end coincide.
Using a boring machine, rebore the bushing so as to obtain
a diameter of 54.019 — 54.035.

Figure 66

Bushings

34

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

35

1

2

3

73536

74052

60614

49030

Figure 67

Figure 68

Figure 69

Figure 70

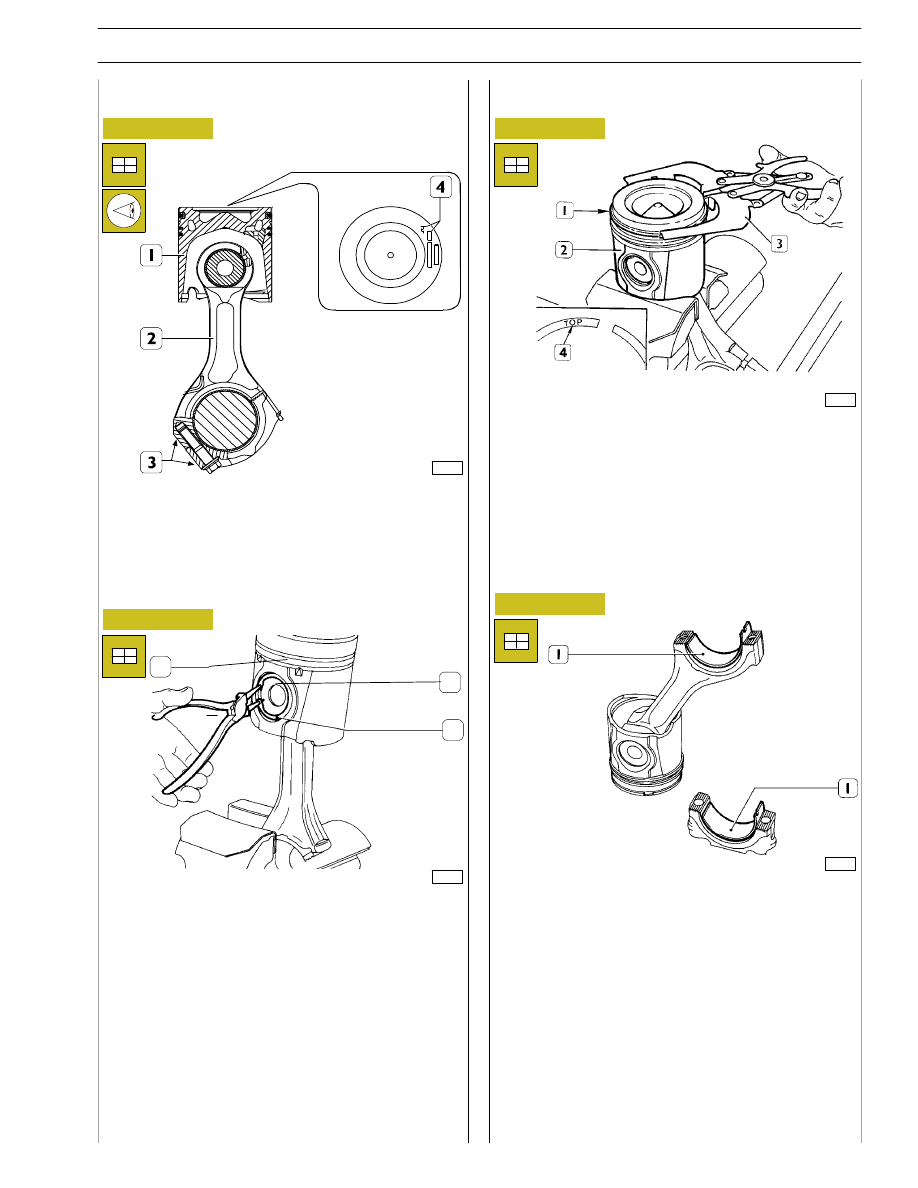

The piston (1) has to be fitted on the connecting rod (2) so
that the graphic symbol (4), showing the assembly position
in the cylinder liner, and the punch marks (3) on the
connecting rod are observed as shown in the figure.

Fit the pin (2) and fasten it on the piston (1) with the split rings
(3).

To fit the piston rings (1) on the piston (2) use the pliers
99360184 (3).
The rings need to be mounted with the word ”TOP” (4)
facing upwards. Direct the ring openings so they are
staggered 120

° apart.

Fit the bearing shells (1), selected as described under the
heading ”Selecting the main and big end bearing shells”, on
both the connecting rod and the cap.
If reusing bearing shells that have been removed, fit them
back into their respective seats in the positions marked
during removal.

Mounting the connecting rod — piston assembly

Mounting the piston rings

Fitting the big end bearing shells

60616

Figure 71

Figure 72

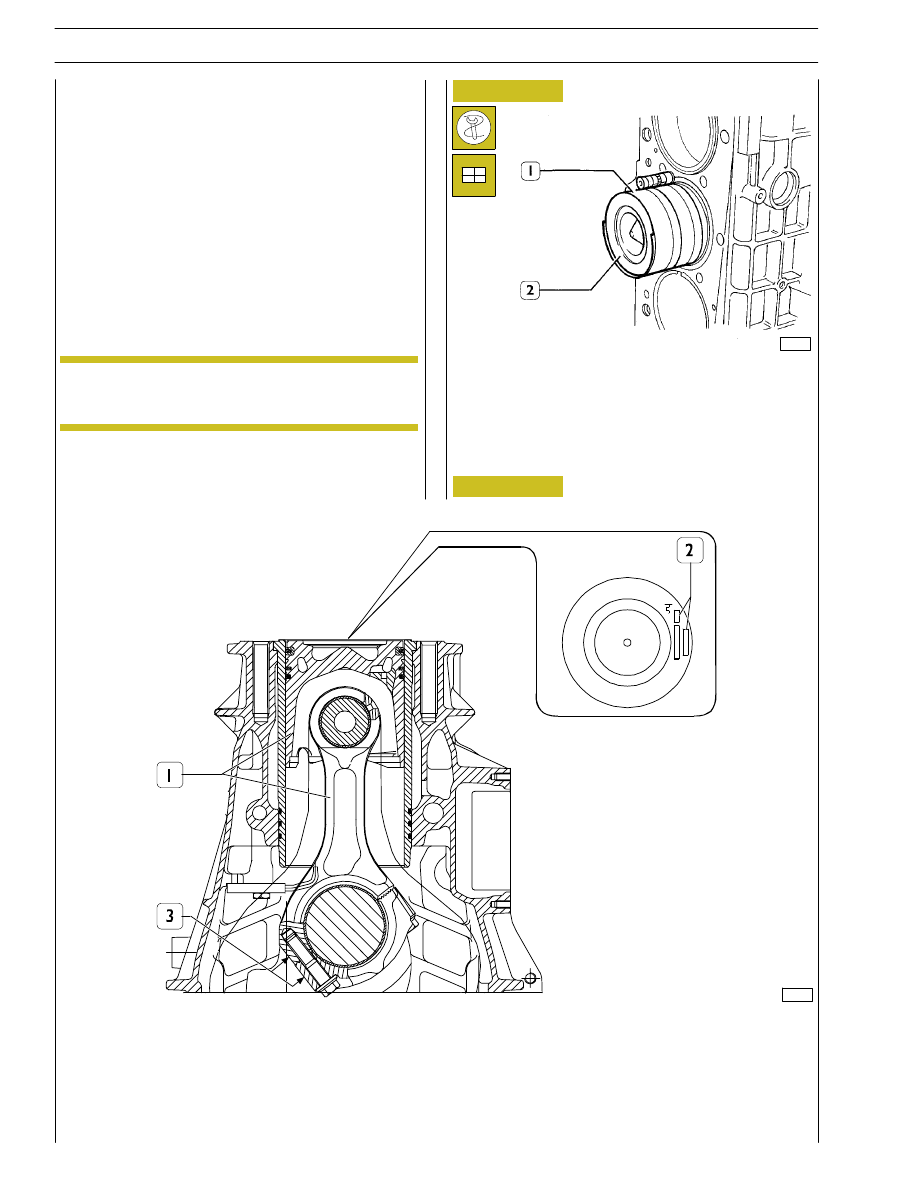

ASSEMBLY DIAGRAM OF CONNECTING ROD — PISTON ASSEMBLY IN CYLINDER LINER

1. Connecting rod — piston assembly — 2. Area of punch marking on the top of the piston,

symbol showing assembly position and selection class — 3. Connecting rod punch mark area

Fitting connecting rod - piston assemblies in
the cylinder liners

With the aid of the clamp 99360605 (1, Figure 71), fit the
connecting rod — piston assembly (2) in the cylinder liners,
according to the diagram of Figure 72, checking that:

- The openings of the piston rings are staggered 120

°

apart.

- The pistons are all of the same class, A or B.

- The symbol punched on the top of the pistons faces the

engine flywheel, or the recess in the skirt of the pistons
tallies with the oil nozzles.

The pistons are supplied as spares in class A and can
be fitted in class B cylinder liners.

60615

Checking piston protrusion

On completing assembly, check the protrusion of the pistons
from the cylinder liners; it must be 0.12 — 0.42 mm.

NOTE

36

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS
