60593

FRONT SIDE

stage 4:

angle
inner

screws

(55º)

60592

60594

Figure 48

stage 1:

pretightening
outer screws

(30 Nm)

FRONT SIDE

FRONT SIDE

FRONT SIDE

stage 2:

pretightenig

inner screws

(120 Nm)

stage 5:

angle

outer

screws

(60º)

FRONT SIDE

stage 3:

angle
inner

screws

(60º)

60593

60593

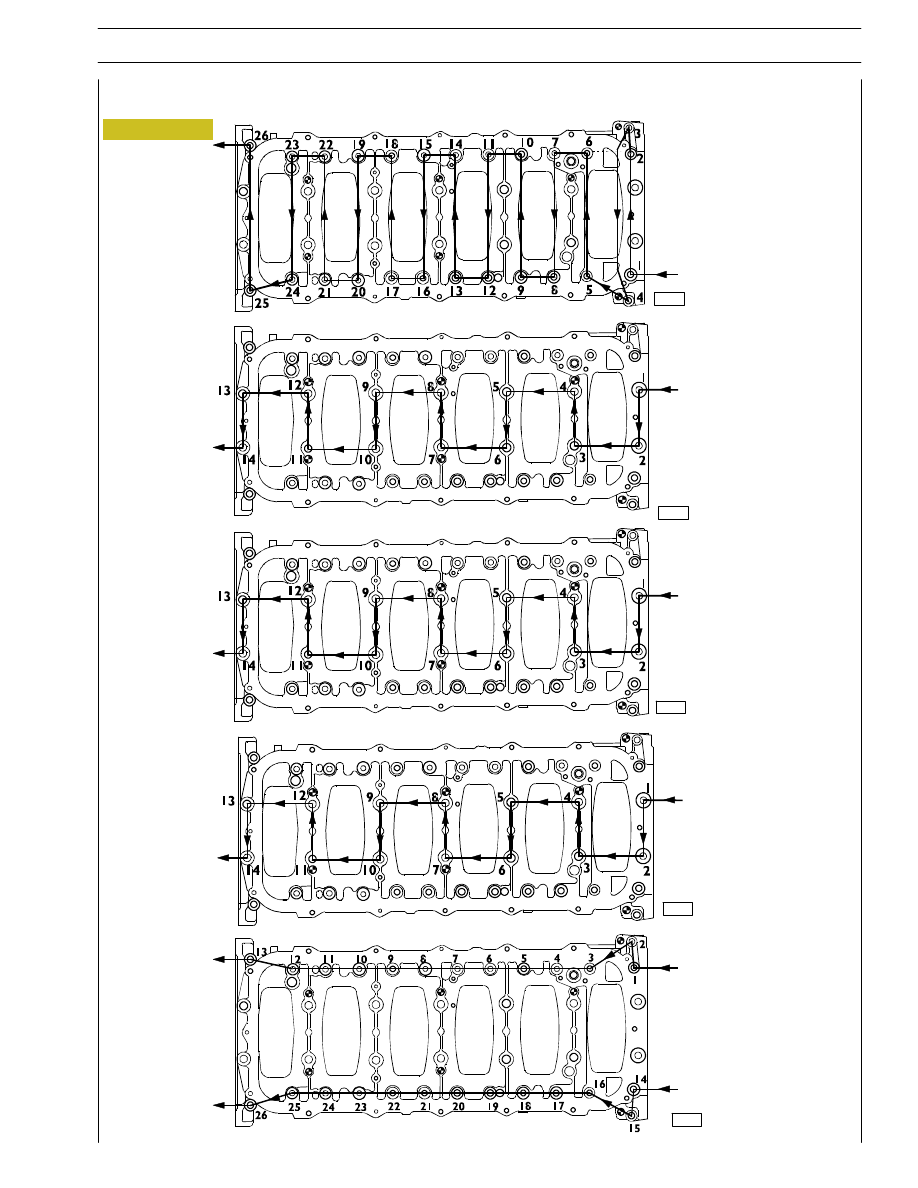

DIAGRAM SHOWING THE UNDERBLOCK FIXING SCREWS TIGHTENING ORDER

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

29

Make sure the piston does show any trace of seizing, scoring,
cracking; replace as necessary.

60608

60607

Figure 49

Figure 50

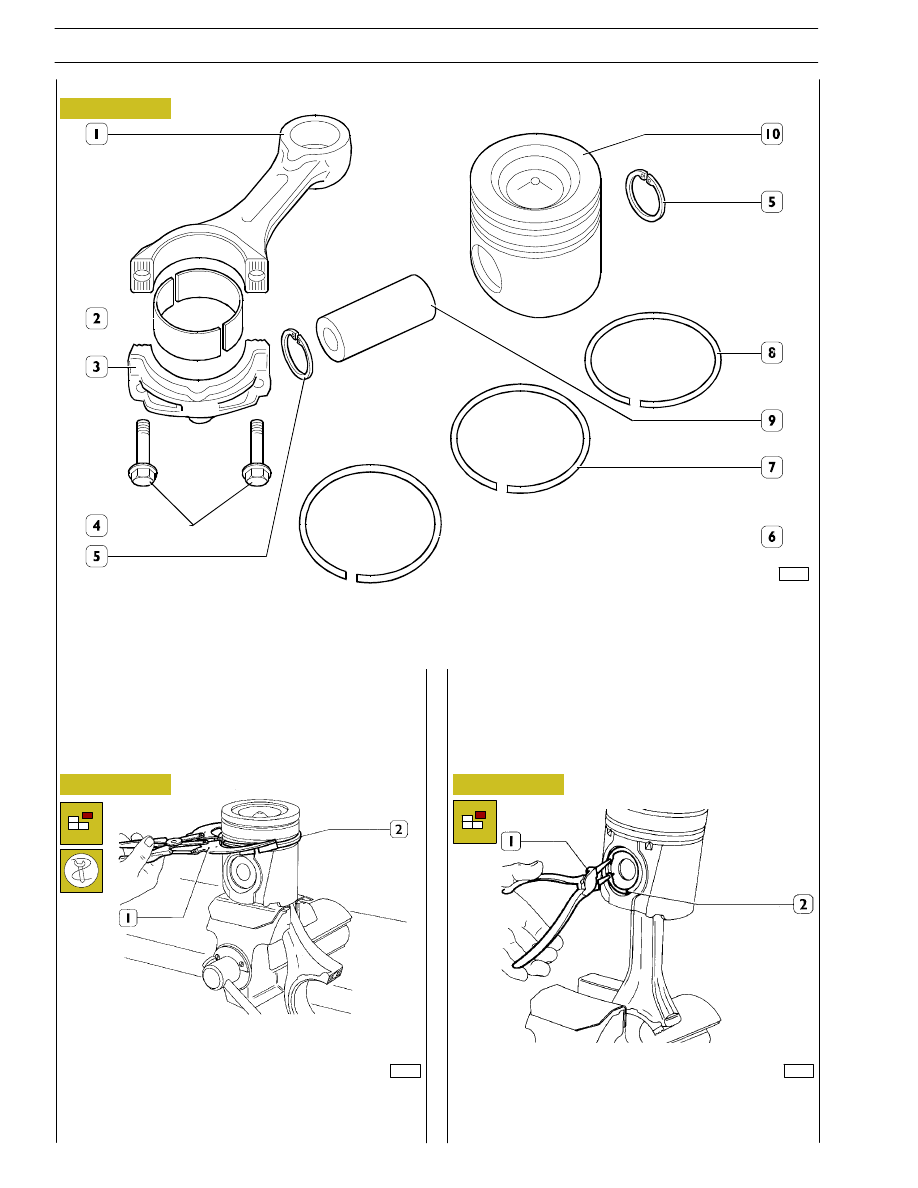

PISTON CONNECTING ROD ASSEMBLY

1. Connecting rod body - 2. Half bearings - 3. Connecting rod cap - 4. Cap fastening screws - 5. Split ring -

6. Scraper ring with spiral spring - 7. Bevel cut sealing ring - 8. Trapezoidal sealing ring - 9. Piston pin - 10. Piston.

Removal of the piston split rings (2) using the pliers 99360184
(1).

Removal

Pistons are equipped with three elastic rings: a sealing ring, a
trapezoidal ring and a scraper ring.

Pistons are grouped into classes A and B for diameter.

49024

Figure 51

Remove the piston pin split rings (2) using the round tipped
pliers (1).

PISTON CONNECTING ROD ASSEMBLY

30

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

1

2

49025

32618

49026

Figure 52

Figure 53

Figure 54

Figure 55

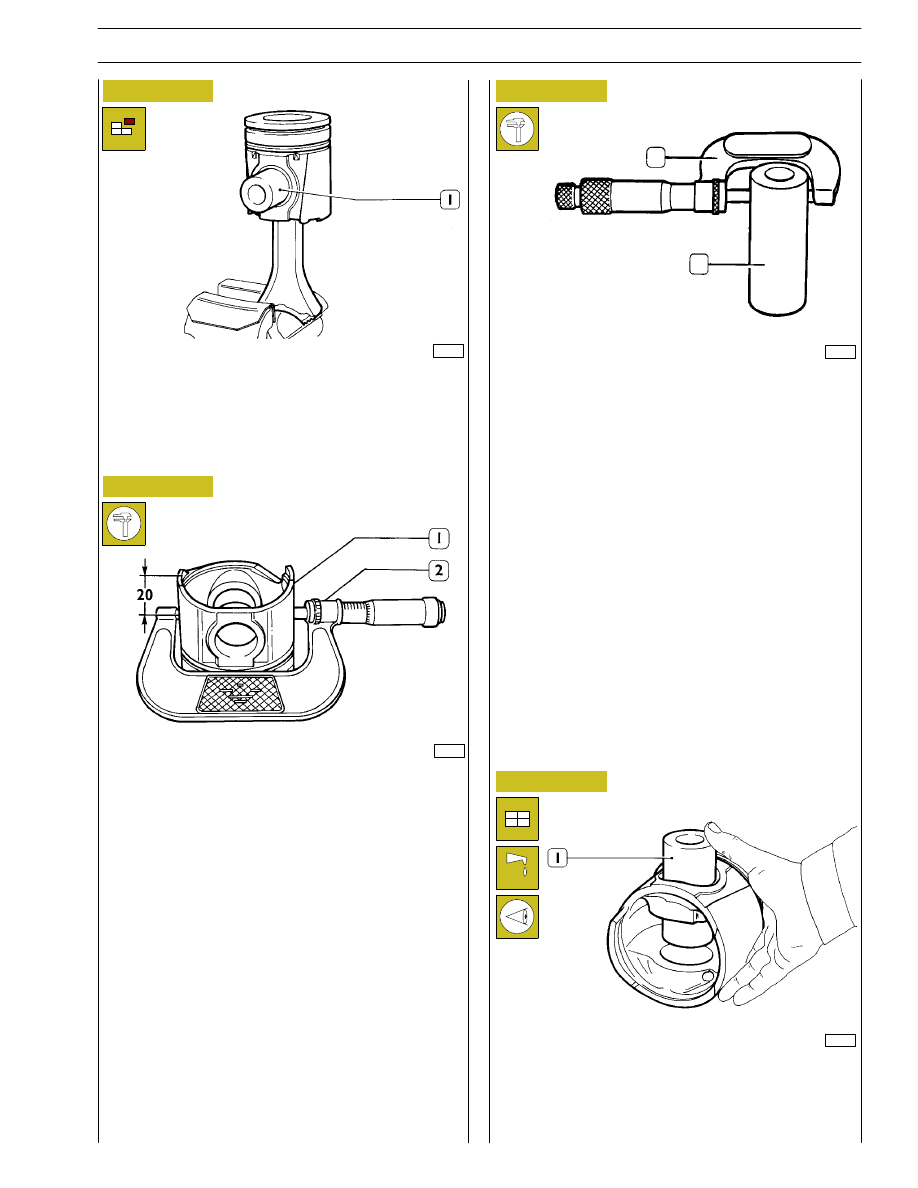

Remove the piston pin (1).
If removal is difficult use the appropriate beater.

Measuring the diameter of the pistons

Measuring the gudgeon pin diameter (1) with a micrometer (2).

Conditions for correct gudgeon pin-piston
coupling

Lubricate the pin (1) and the relevant housing on the piston
hubs with engine oil; piston must be inserted with a slight
finger pressure and it should not come out by gravity.

71714

Using a micrometer (2), measure the diameter of the piston
(1) to determine the assembly clearance; the diameter has to
be measured at the value X shown:

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

31

16552

3513

Figure 56

Figure 57

Check the thickness of the piston ring (2) with a micrometer
(1).

The seal (2) of the 1st slot has a V shape. The clearance ”X”
between the seal and its seat is measured by setting the
piston (1) with the ring in the cylinder liner (3) so that the
seal comes half out of the cylinder liner.

Piston rings

60610

Check the clearance between the seals (2) and their seats on
the piston (1) with a feeler gauge (3).

36134

Using a feeler gauge (2), check the opening between the ends
of the seals (1) inserted in the cylinder liner (3).
If you find the distance between the ends is less than or
greater than as required, replace the piston rings.

Figure 58

Figure 59

Figure 60

106242

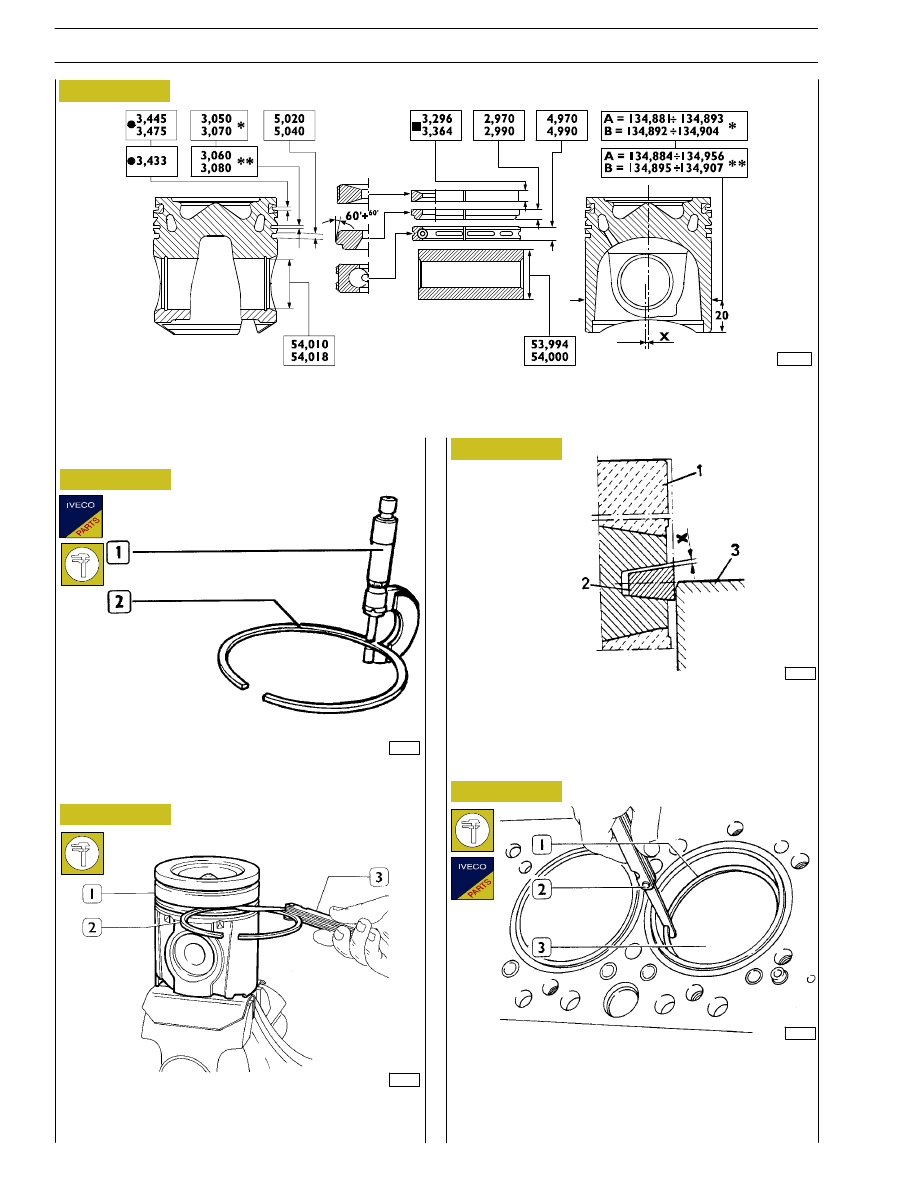

MAIN DATA OF THE PISTON, PISTON RINGS AND PIN

* MAHLE MONDIAL piston - ** FEDERAL MOGUL piston
F Dimension detected on 130 mm

∅. -

J measured at 2.5 mm from outer

∅ - X = 0,8±0,1

32

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS
