Figure 18

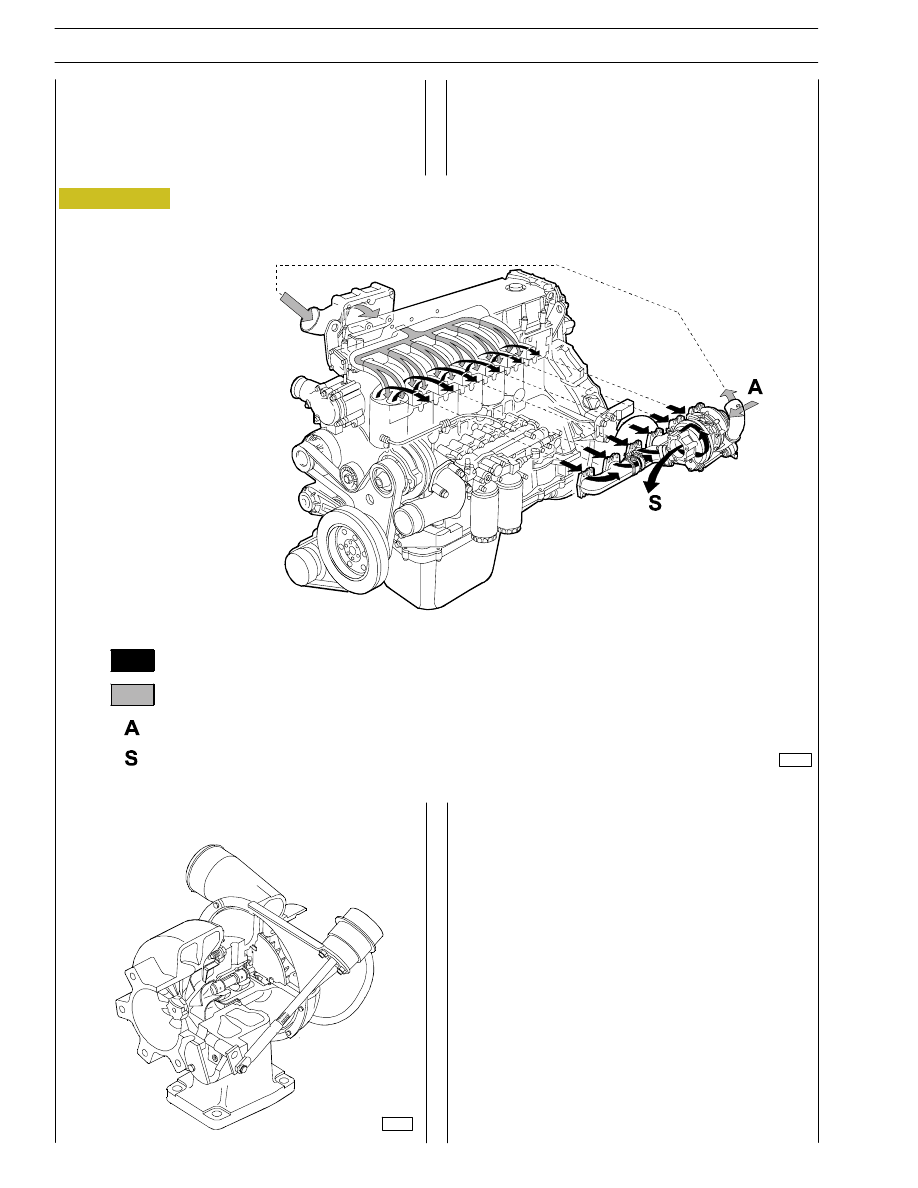

TURBOCHARGING

The turbocharging system consists of:

- air filter;

- Wastegate turbocharger.

101604

Engine exhaust gas

Intake air

A = Inlet

S = Exhaust

HOLSET HX 60W turbocompressor

The turbocompressor is a turbocompressor with a return
valve.
It is mainly composed by:

- a central unit where a shaft is positioned supported by

bushings, a turbine rotor and a compressor rotor are
mounted on each end;

- a turbine unit and a compressor unit mounted at the end

of the central unit;

- return valve applied on the turbine unit. It divides burnt

gases outlet, sending one part directly to the outlet tube
when the boost of the compressor reaches the setting
value.

71766

14

SECTION 1 - GENERAL SPECIFICATIONS

SECTION 2 - FUEL

1

SECTION 2

Fuel

Page

FEEDING

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FUEL SUPPLY DIAGRAM

4

. . . . . . . . . . . . . . . . . .

- Overpressure valve

5

. . . . . . . . . . . . . . . . . . . . .

- Fuel pump

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Injector-pump

5

. . . . . . . . . . . . . . . . . . . . . . . . .

- Injector Phases

6

. . . . . . . . . . . . . . . . . . . . . . . . .

2

SECTION 2 - FUEL

A

B

Figure 1

92847

FEEDING

Fuel is supplied via a fuel pump, filter and pre-filter, 6
pump-injectors governed by the camshaft via rocker arms
and by the electronic control unit.

Return circuit

Supply circuit

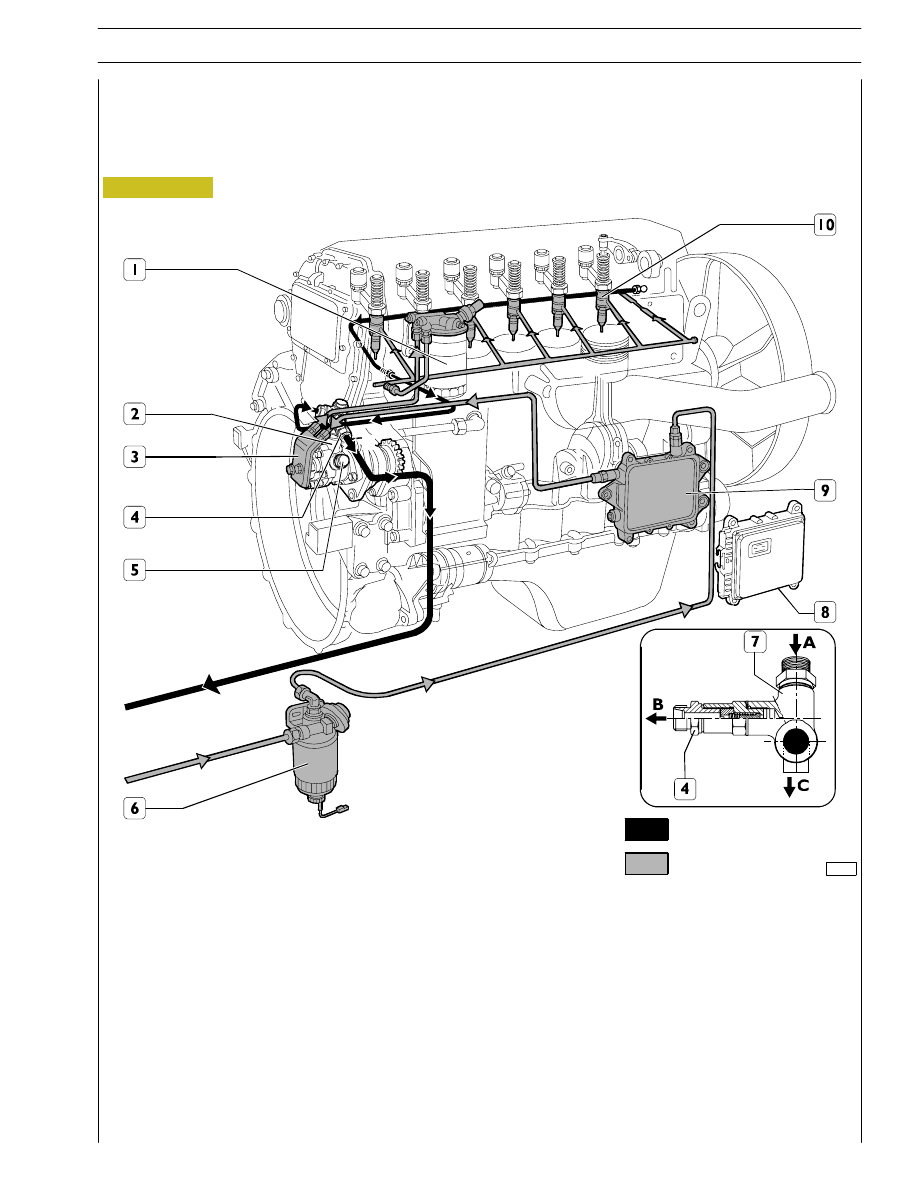

ENGINE FUEL SUPPLY

1. Fuel filter - 2. Valve for fuel recirculation from injectors integrated in the fuel pump (start opening 3,5 bar) - 3. Fuel pump

- 4. Overpressure valve for fuel return to the tank (start opening 0,2 bar) - 5. Pressure control valve (start opening 5 bar) -

6. Prefilter with priming pump - 7. Connector - 8. Gearcase - 9. Heat exchanger - 10. Pump injectors.

A. Fuel arrival from injectors - B. Fuel return to the tank - C. Fuel inlet from injectors in the fuel filter

SECTION 2 - FUEL

3
