Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 80

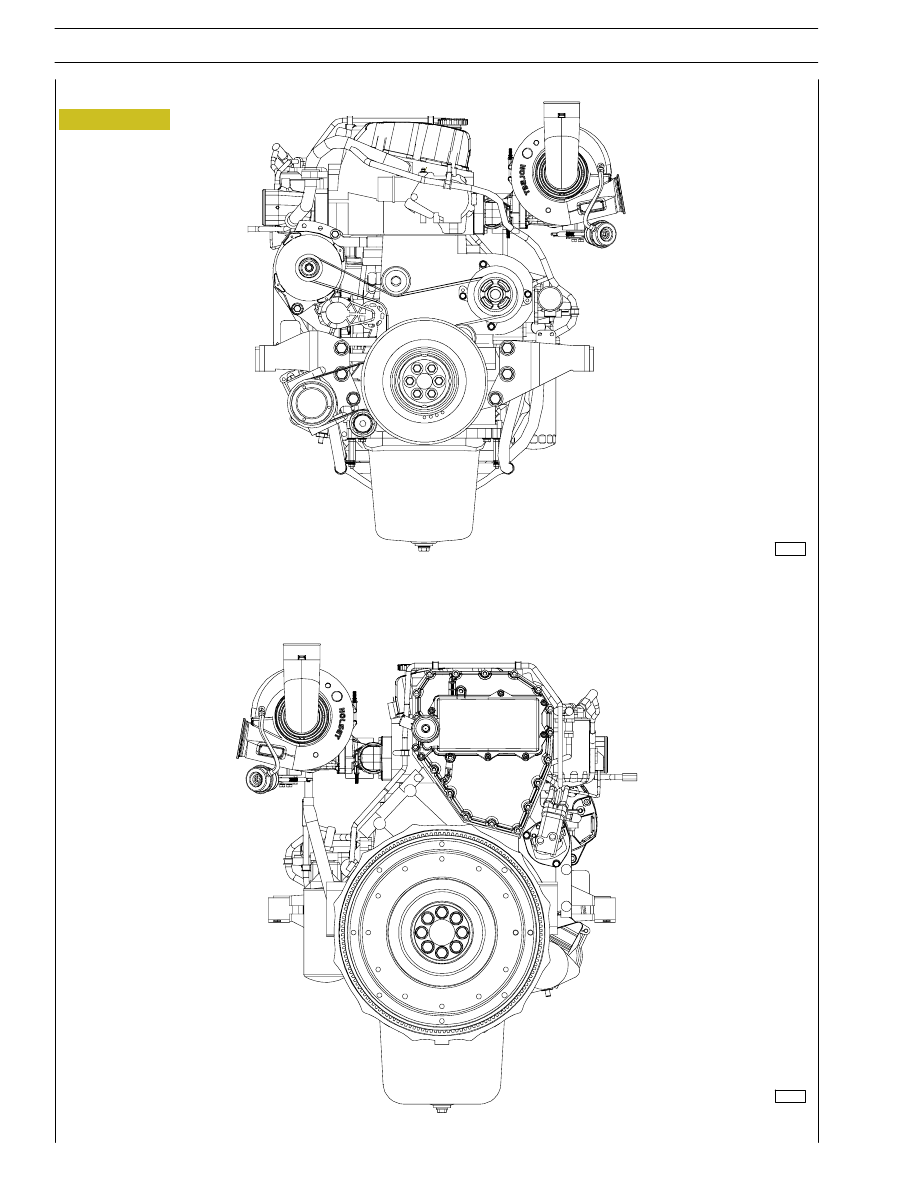

FRONT VIEW

REAR VIEW

81877

81878

Figure 2

VIEWS OF ENGINE

6

SECTION 1 - GENERAL SPECIFICATIONS

TOP VIEW

81882

Figure 3

VIEW OF ENGINE

SECTION 1 - GENERAL SPECIFICATIONS

7

81862

Figure 4

Dropping oil

Pressure oil

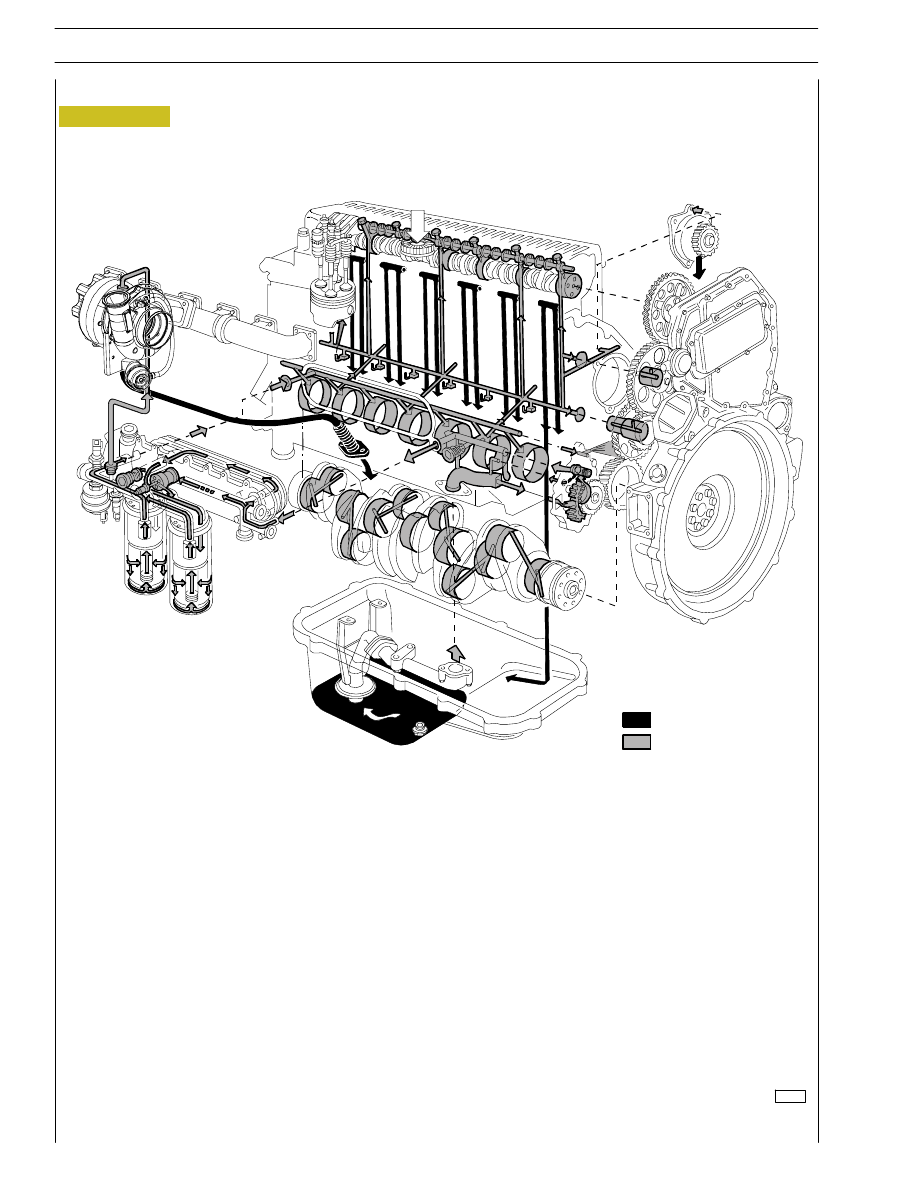

LUBRICATION DIAGRAM

8

SECTION 1 - GENERAL SPECIFICATIONS

The oil pump (1) cannot be overhauled. On finding any
damage, replace the oil pump assembly.

See under the relevant heading for replacing the gear (2) of
the crankshaft.

60560

73540

73541

Figure 5

Figure 6

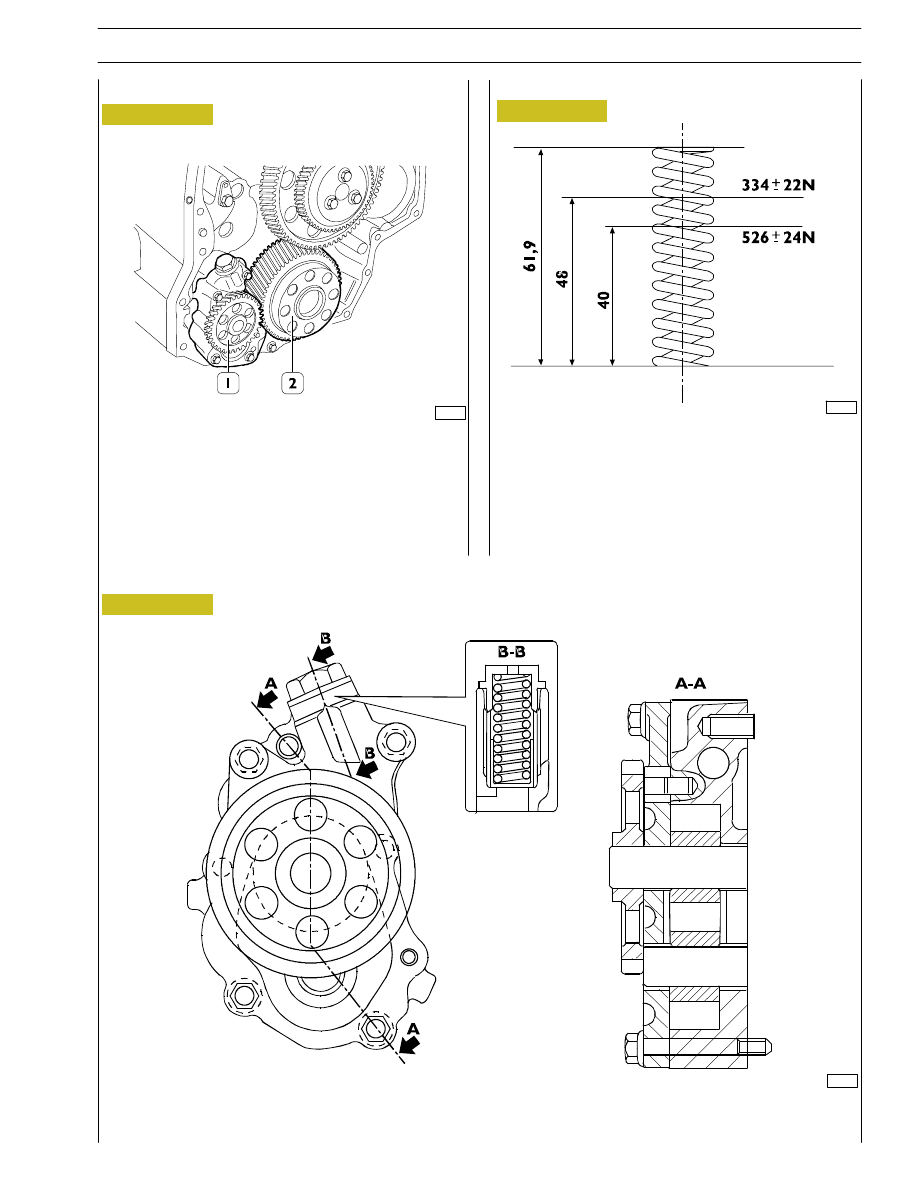

MAIN DATA TO CHECK THE OVERPRESSURE

VALVE SPRING

OIL PUMP CROSS-SECTION

1. Overpressure valve — Start of opening pressure 10.1

±0.7 bars.

Overpressure valve

Figure 7

1

Oil pump

SECTION 1 - GENERAL SPECIFICATIONS

9

Print 603.93.141
