Make sure the piston does show any trace of seizing, scoring,
cracking; replace as necessary.

60608

60607

Figure 48

Figure 49

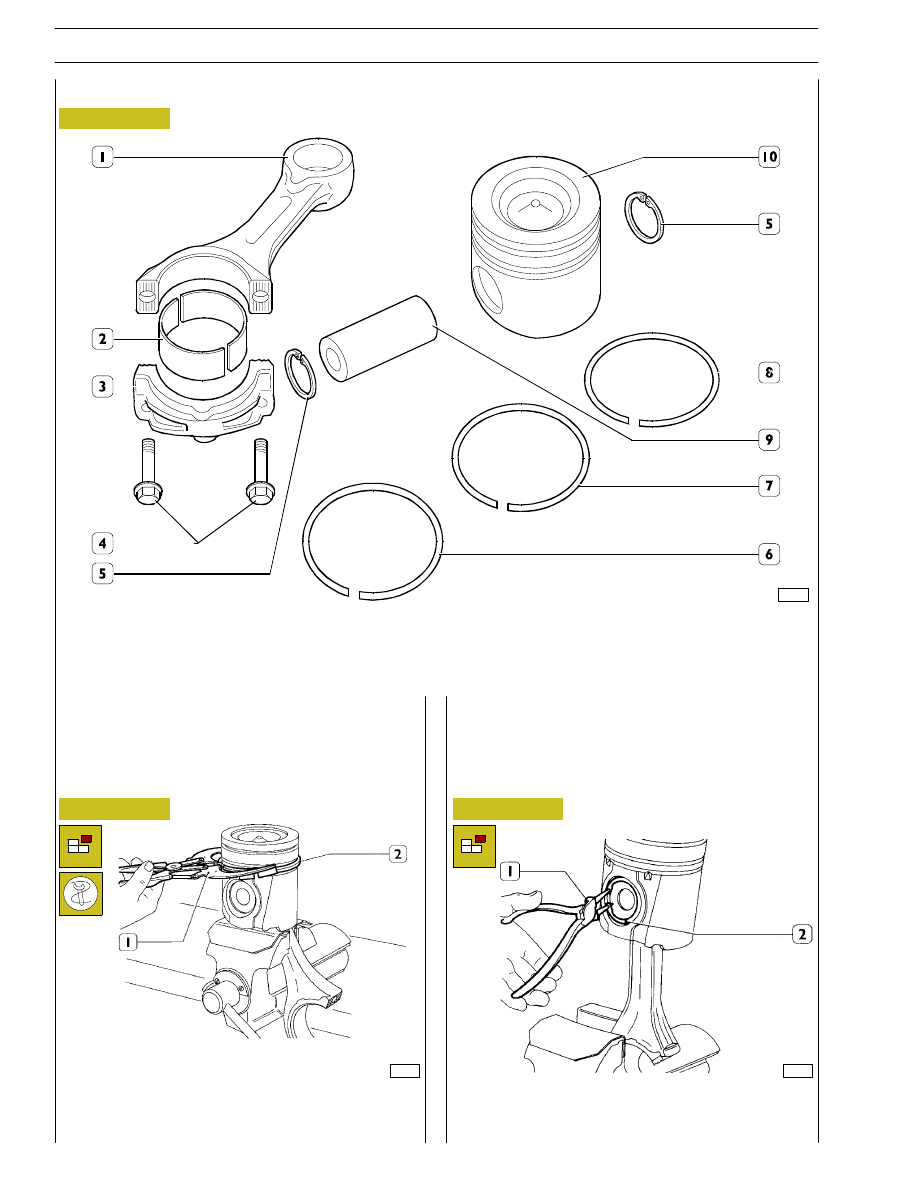

PISTON CONNECTING ROD ASSEMBLY

1. Connecting rod body - 2. Half bearings - 3. Connecting rod cap - 4. Cap fastening screws - 5. Split ring -

6. Scraper ring with spiral spring - 7. Bevel cut sealing ring - 8. Trapezoidal sealing ring - 9. Piston pin - 10. Piston.

Removal of the piston split rings (2) using the pliers 99360184
(1).

Removal

Pistons are equipped with three elastic rings: a sealing ring, a
trapezoidal ring and a scraper ring.

Pistons are grouped into classes A and B for diameter.

49024

Figure 50

Remove the piston pin split rings (2) using the round tipped
pliers (1).

Piston connecting rod assembly

30

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

49025

32618

49026

Figure 51

Figure 52

Figure 53

Figure 54

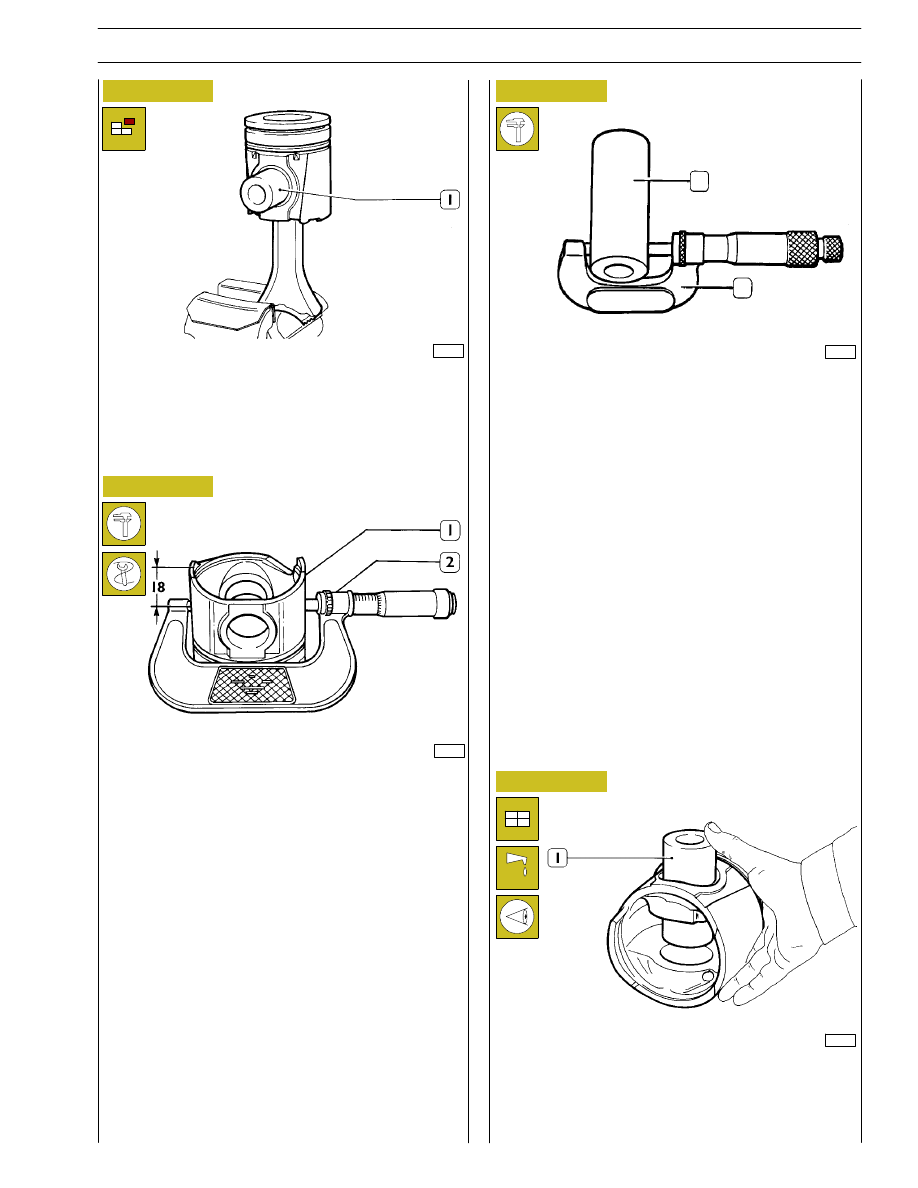

Remove the piston pin (1).
If removal is difficult use the appropriate beater.

Measuring the diameter of the pistons

Measuring the gudgeon pin diameter (1) with a micrometer (2).

Conditions for correct gudgeon pin-piston coupling

Lubricate the pin (1) and the relevant housing on the piston
hubs with engine oil; piston must be inserted with a slight
finger pressure and it should not come out by gravity.

47584

Using a micrometer (2), measure the diameter of the piston
(1) to determine the assembly clearance; the diameter has to
be measured at the value X shown:

1

2

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

31

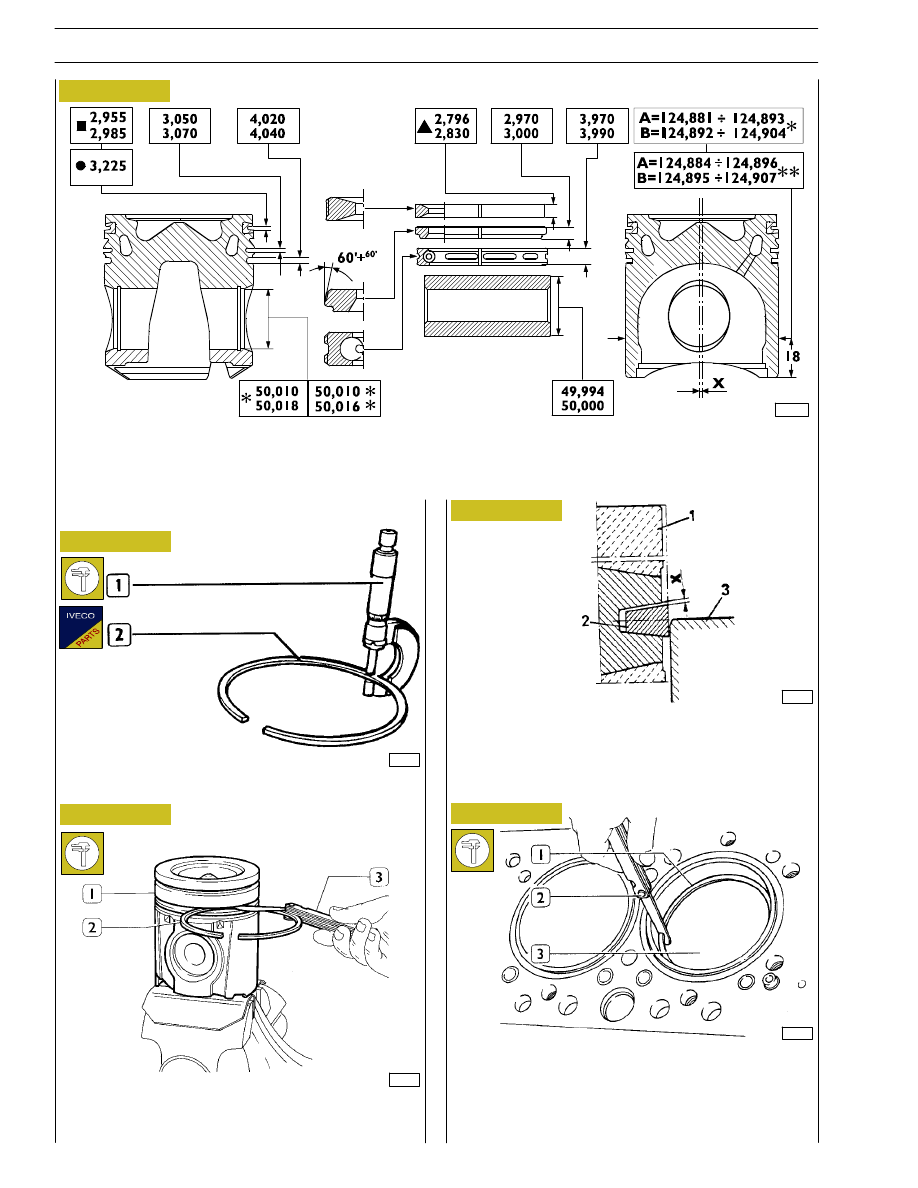

PISTON MAIN DATA, PISTON RINGS AND PIN

16552

3513

Figure 55

Figure 56

Check the thickness of the piston ring (2) using a micrometer
(1).

The sealing ring (2) of the 1st cavity is trapezoidal. Clearance
“X” between the sealing ring and its housing is measured by
placing the piston (1) with its ring in the cylinder barrel (3),
so that the sealing ring is half-projected out of the cylinder
barrel.

Piston rings

60610

Check the clearance between the sealing rings (2) and the
relative piston housings (1) using a thikness gauge (3).

36134

Check the opening between the ends of the sealing rings (1),
using a thickness gauge (2), entered in the cylinder barrel (3).
If the distance between ends is lower or higher than the value
required, replace split rings.

Figure 57

Figure 58

Figure 59

112687

*

MAHLE PHISTON-piston:

X = 0,8

± 0,15

**

NUERAL-piston:

X = 0,7

± 0,1

H

The dimension is taken on

∅ of 120 mm.

D

The dimension is taken on

∅ of 122 mm.

Y

The dimension is measured at 2,5 mm from outside

∅

.

32

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

47557

44927

Figure 60

Figure 61

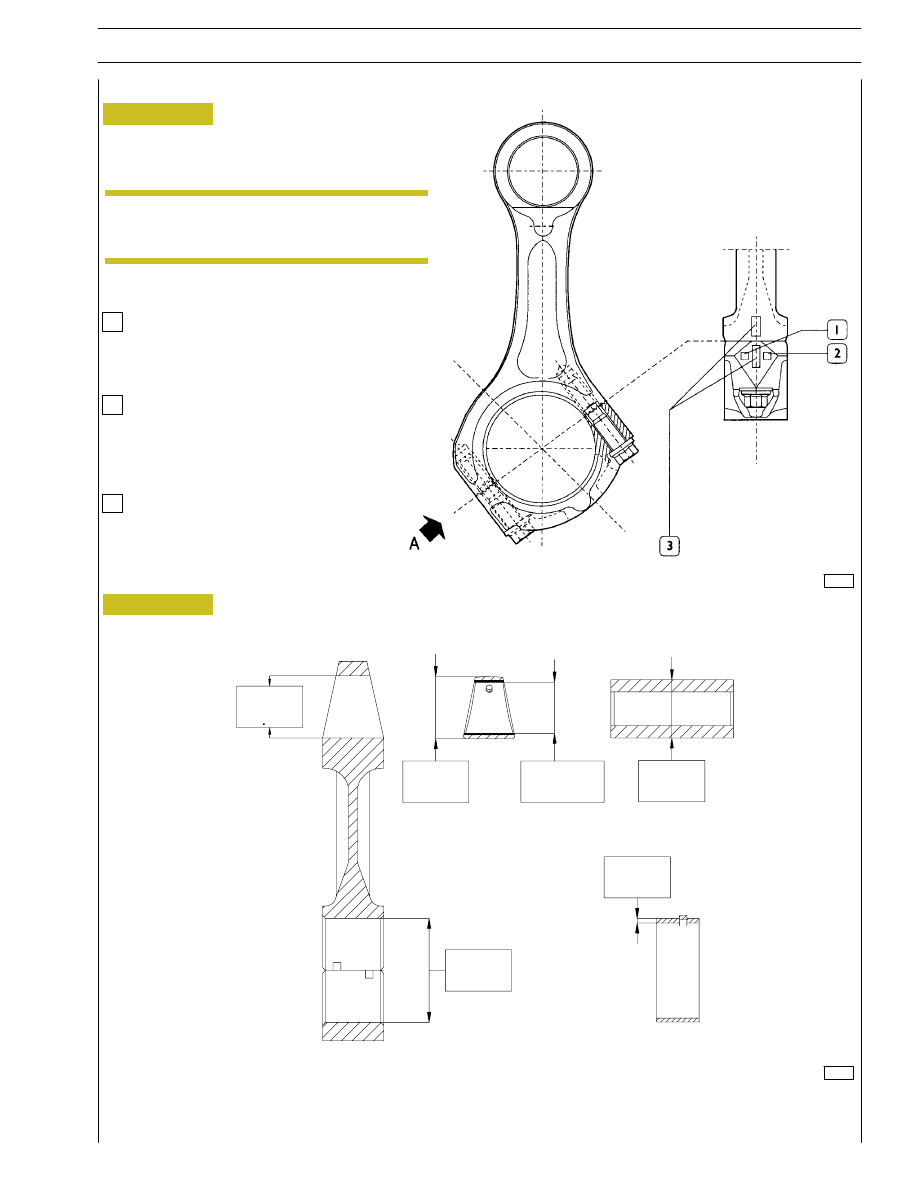

MAIN DATA - BUSH, CONNECTING ROD, PIN AND HALF-BEARINGS

* Values to be obtained after installing the bush.

DIAGRAM OF THE CONNECTING ROD
MARKS
Letter indicating the weight class:

A

=

4024 to 4054 g.

B

=

4055 to 4085 g.

C

=

4086 to 4116 g.

Number indicating the selection of diameter for
the big end bearing housing:

1

=

87.000 to 87.010 mm

2

=

87.011 to 87.020 mm

3

=

87.021 to 87.030 mm

Numbers identifying cap-connecting rod coupling.

1

2

3

Data concerning the class section of connecting rod housing
and weight are stamped on the big end.

When installing connecting rods, make sure
they all belong to the same weight class.

VIEW FROM “A”

54.000
54.030

54.085
54.110

50.019*
50.035*

49.994
50.000

1.970
2.000

87.000
87.030

CONNECTING RODS

NOTE

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

33
