Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 54

Figure 100

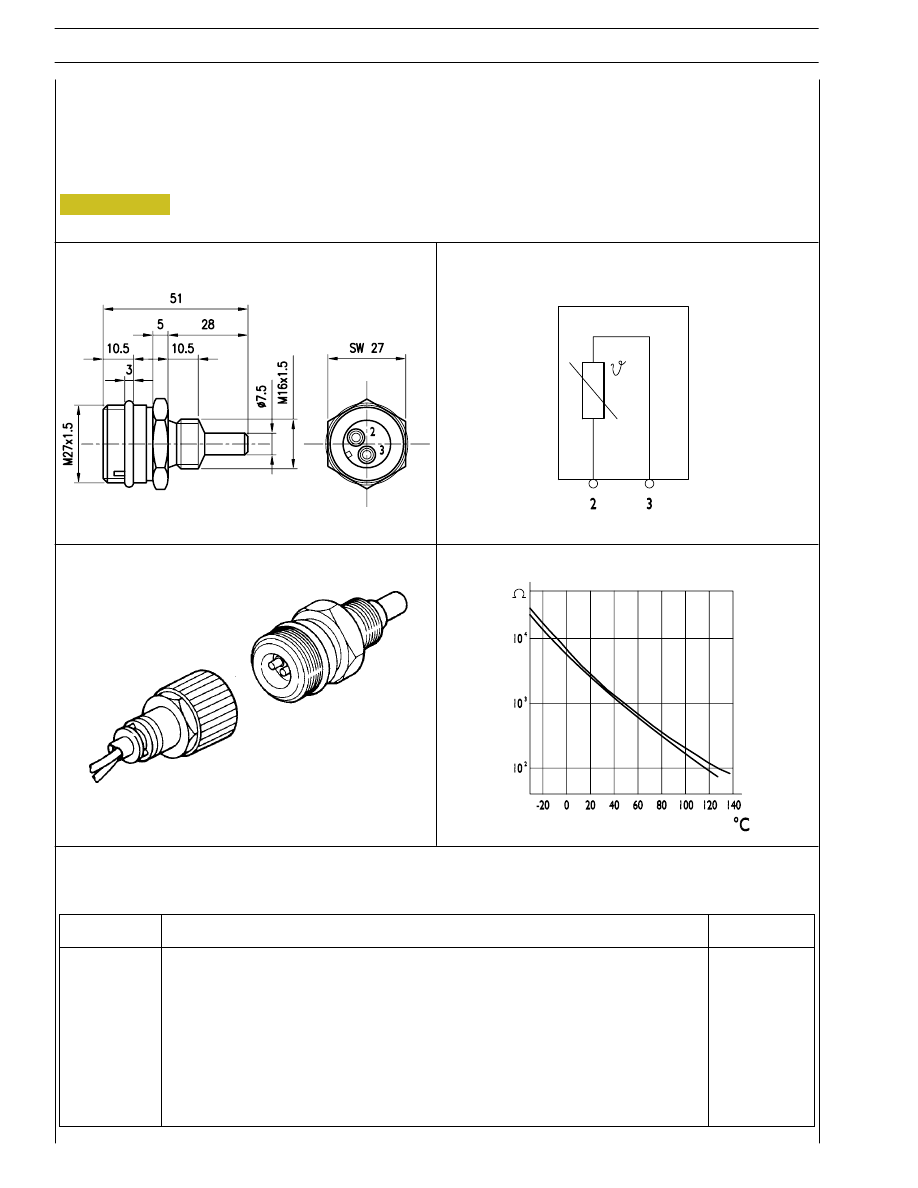

Fuel temperature sensor

Specifications

Supplier

BOSCH

Max. tightening torque

35 Nm

TECNICAL VIEW

8527

8528

WIRING DIAGRAM

PERSPECTIVE VIEW

8529

8530

RESISTANCE TREND

38

SECTION 3 - INDUSTRIAL APPLICATION

Pin

Function

Cable colour

2

To pin 6 of EDC control unit

–

3

To pin 11 of EDC control unit

–

Figure 101

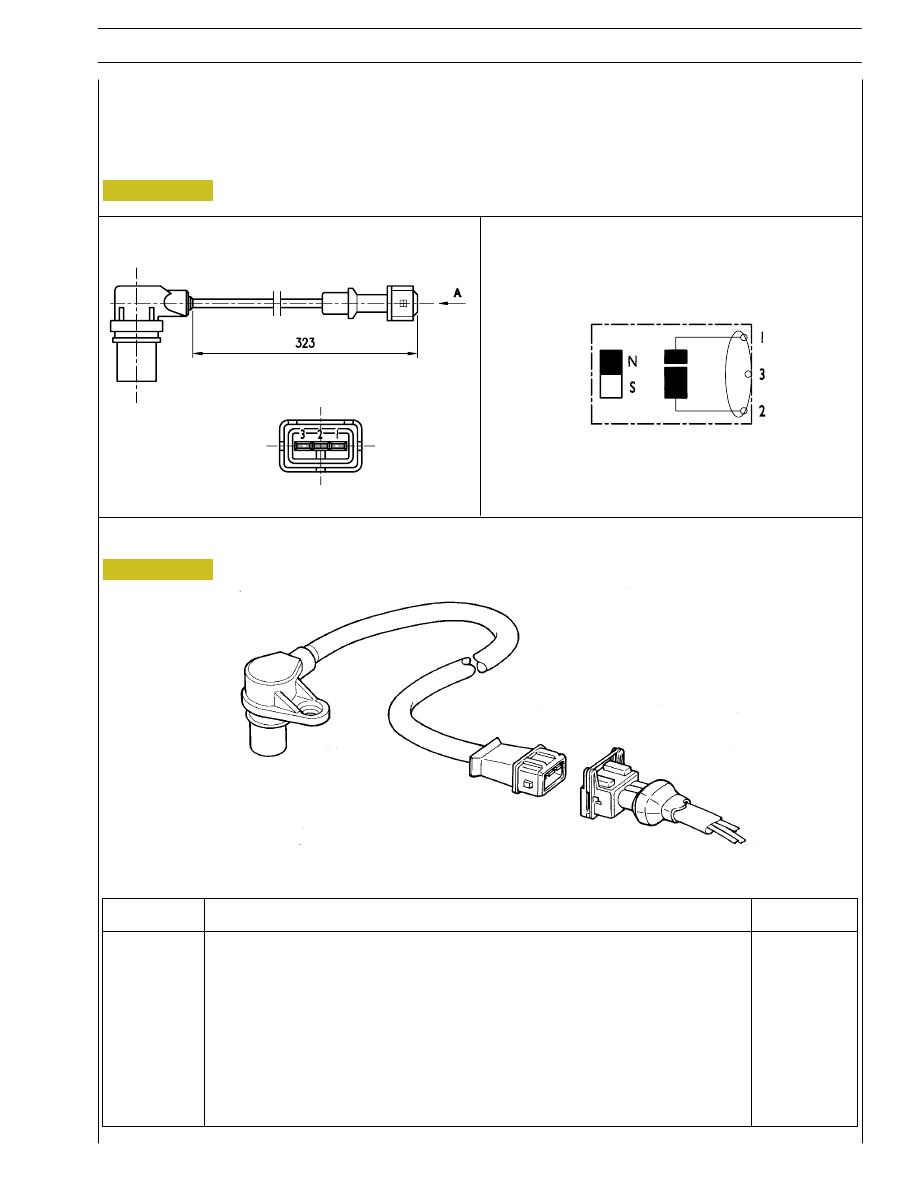

Flywheel pulse transmitter

Specifications

Supplier

BOSCH

Max. tightening torque

8

± 2 Nm

TECNICAL VIEW

8518

8519

WIRING DIAGRAM

Figure 102

8520

SECTION 3 - INDUSTRIAL APPLICATION

39

Pin

Function

Cable colour

1

To pin 1 of EDC control unit

–

2

To pin 13 of EDC control unit

–

3

Screens

–

TECHNICAL VIEW

WIRING DIAGRAM

PERSPECTIVE VIEW

8520

REFERENCE ON SOUND WHEEL

000606t

40

SECTION 3 - INDUSTRIAL APPLICATION

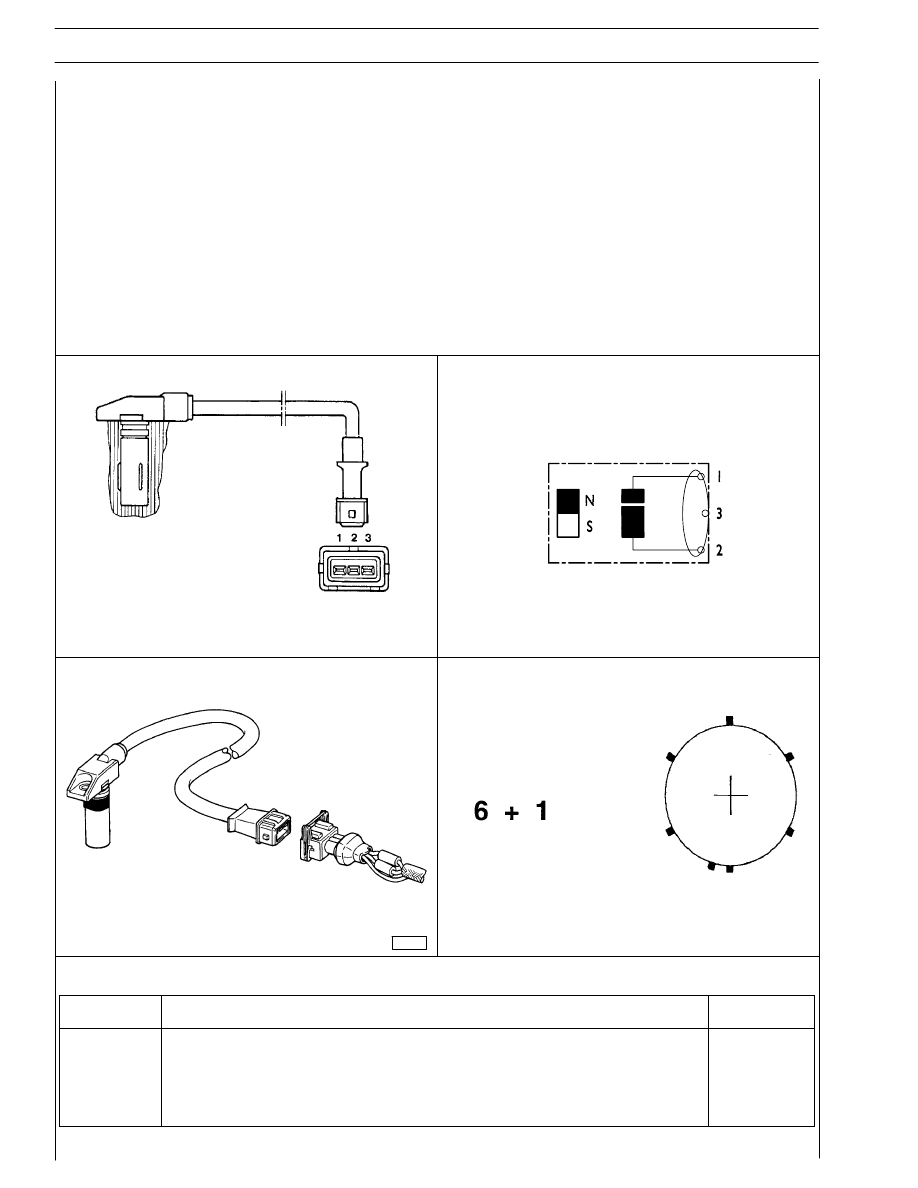

Distribution pulse transmitter

Features

Vendor

BOSCH

Torque

8

± 2 Nm

Resistance

880

÷ 920 Ω

This induction type sensor located on the camshaft generates signals obtained from the magnetic flow lines that close through the
6 plus 1 phase teeth of a sound wheel mounted on the shaft.

The electronic center uses the signal generated by this sensor as an injection step signal.

Though electrically identical to engine rpm sensor mounted in the camshaft in is NOT interchangeable with it as it cable is shorter
and it features a larger diameter.

This sensor’s air gap is NOT ADJUSTABLE.

Connector

Function

Cable colour

1

To EDC center pin A 2

–

2

To EDC center pin A 14

–

3

Shields

–

Figure 103

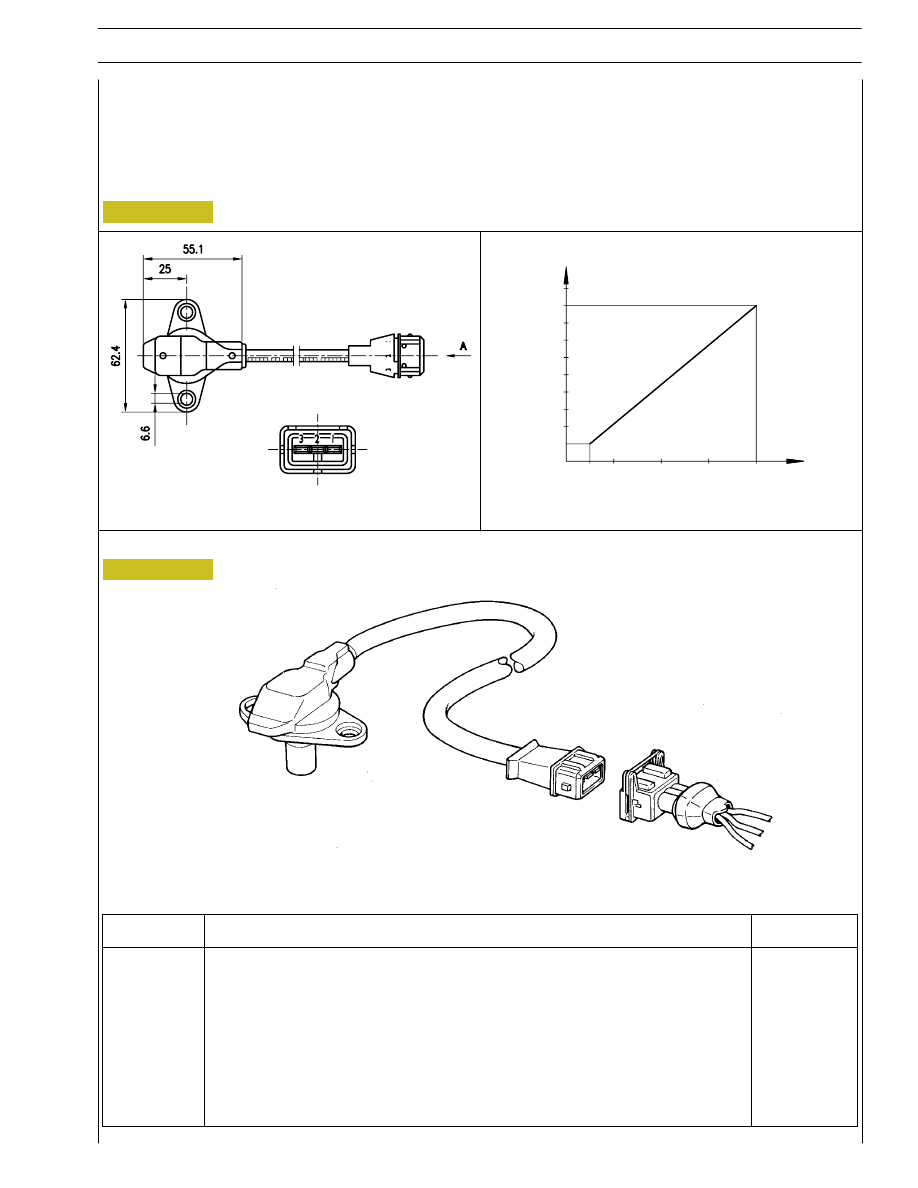

Boosting pressure transmitter

Specifications

Supplier

BOSCH

Code

B 281022 018

Operating pressure field

50

÷ 400 kPa

Max. tightening torque

10 Nm

Figure 104

TECNICAL VIEW

8521

8522

MAX ABSOLUTE PRESSURE SPECIFICATIONS 600 KPA

30 100

200

300

400

P

[kPa]

1

2

3

4

5

U

[V]

A

PERSPECTIVE VIEW

8523

SECTION 3 - INDUSTRIAL APPLICATION

41

Pin

Function

Cable colour

1

To pin 12 of EDC control unit

–

2

To pin 23 of EDC control unit

–

3

To pin 17 of EDC control unit

–
