30

SECTION 3 - INDUSTRIAL APPLICATION

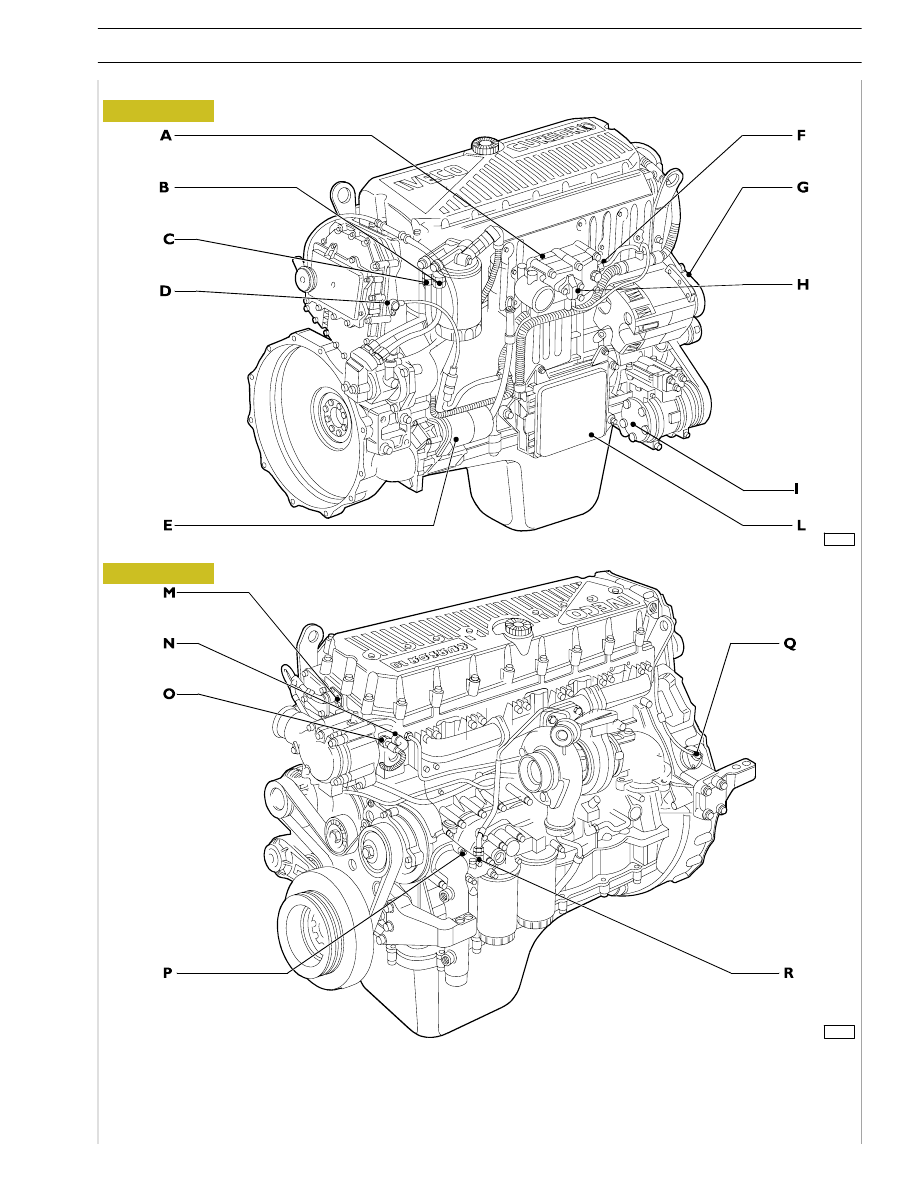

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - F. Engine intake air temperature sensor - G. Alternator - H. Boosting pressure sensor -

I. Conditioner compressor - L. EDC (MS6.2) control unit - M. Connector on engine head for connection with injector solenoid

valves - N. Water temperature for EDC (MS6.2) - O. Water temperature sensor - P. Oil pressure transmitter -

Q. Engine speed on flywheel sensor - R. Low oil pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 92

Figure 93

99370

99371

Components on the engine F3A

SECTION 3 - INDUSTRIAL APPLICATION

31

Figure 94

99372

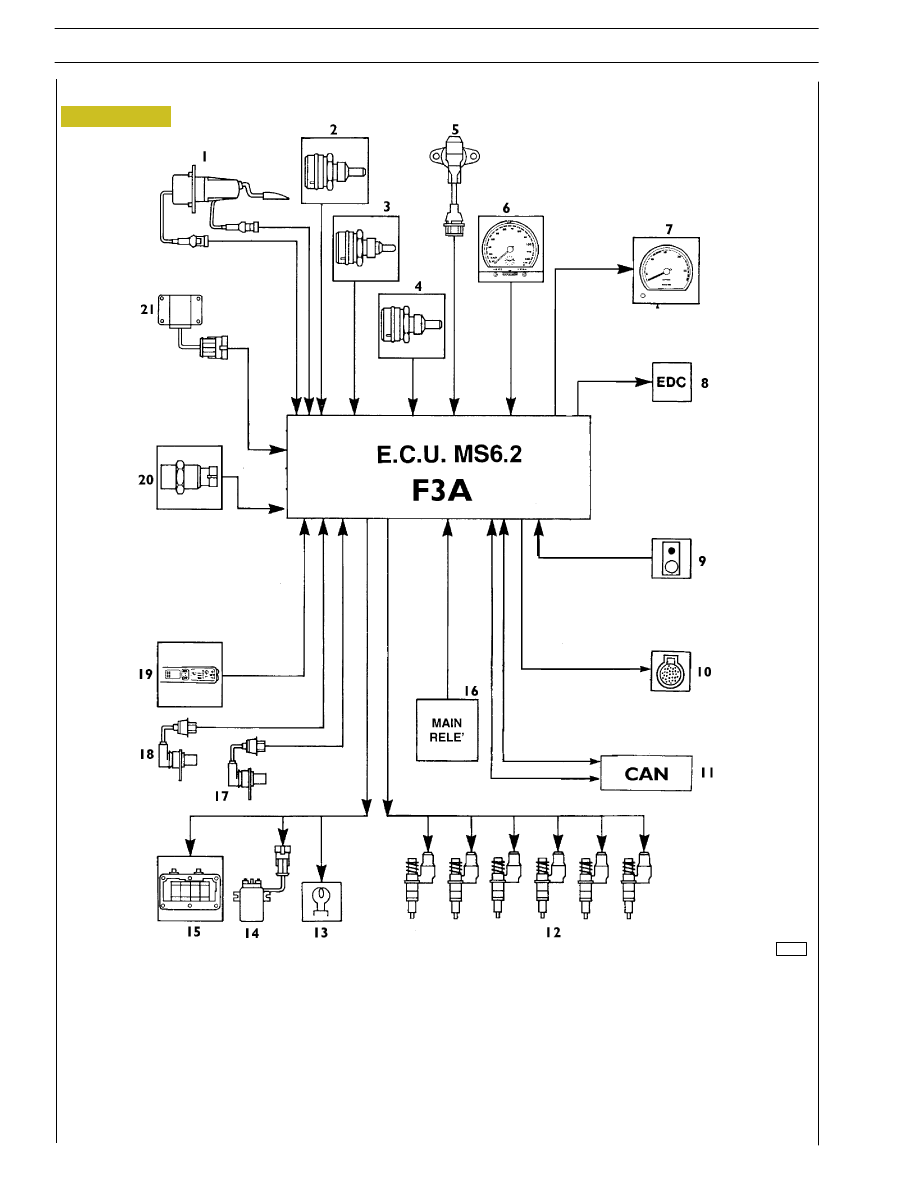

KEYS

1. Accelerator pedal position sensor / switch accelerator depressed — 2. Engine coolant temperature sensor — 3. Oversupply

air temperature sensor — 4. Fuel temperature sensor — 5. Oversupply air pressure sensor — 6. Input for electronic tachograph

(if available) — 7. Output for electronic revs counter (if available) — 8. E.D.C. system failure warning light — 9. Blink—code button

(if available) — 10. Diagnosis connector — 11. CAL L-H line — 12. Pump-injectors — 13. Warning light for pre/post-heating

activated — 14. Remote control switch for pre/post-heating activation — 15. Pre/post-heating resistance — 16. Main remote

control switch — 17. Flywheel sensor — 18. Distribution sensor — 19. Cruise Control buttons (if available) — 20. Clutch switch —

21. Primary / secondary brake switch.

BLOCK DIAGRAM

32

SECTION 3 - INDUSTRIAL APPLICATION

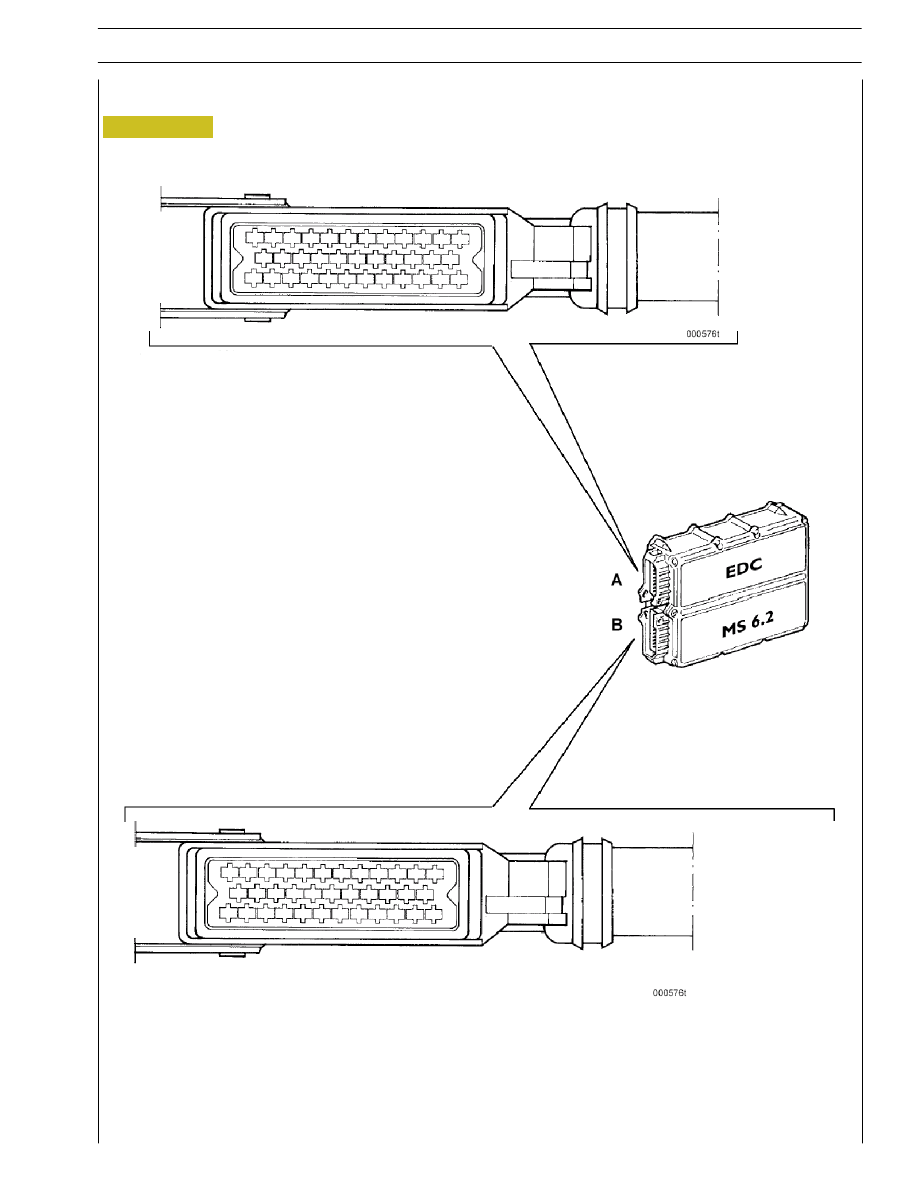

Connector “A” engine

Connector “B” chassis/cabin

EDC MS 6.2 electronic control unit

Figure 95

SECTION 3 - INDUSTRIAL APPLICATION

33
