Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 51

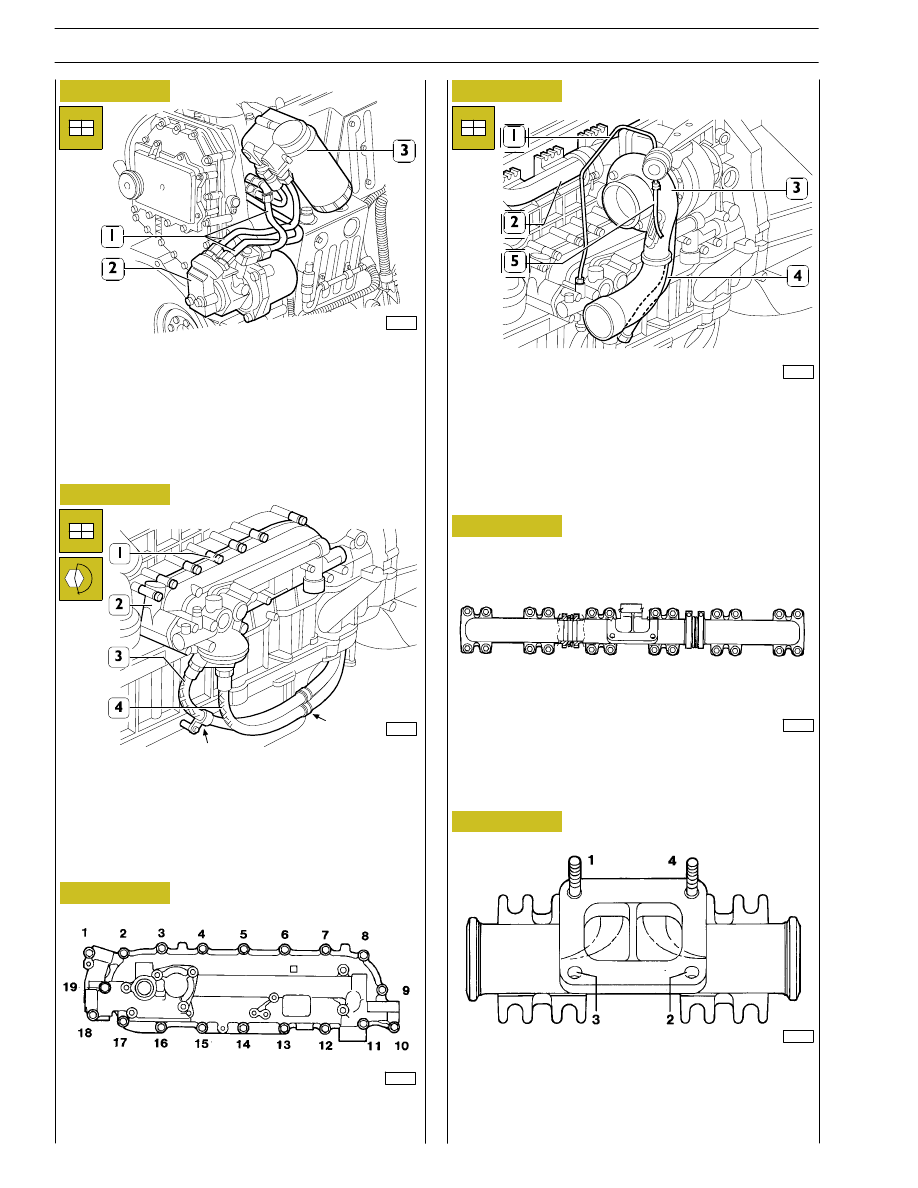

Fit, with the respective gaskets.

-

the fuel pump (2);

-

fuel filter unit (3) and pipes (1);

-

connect the pipes (1) to the fuel pump (2).

99273

Figure 79

Figure 80

Figure 81

Figure 82

For all types except:
F3AE0684D*B003 and F3AE0684E*B002

Mount the cooler (2) with the relevant seal and tighten the
fixing screws (1) to the prescribed torque.

Tighten the screws (

←) fixing the clamps retaining the pipes

(3 and 4) to the spacer.

Mount the following with new seals:

-

exhaust manifold (2);

-

turbocharger (3);

-

oil pipe (1 and 4);

-

pipe to the actuator (5).

99258

455361

DIAGRAM OF HEAT EXCHANGER FIXING SCREWS

TIGHTENING SEQUENCE

99274

Figure 83

Figure 84

DIAGRAM OF EXHAUST MANIFOLD FIXING SCREWS

TIGHTENING SEQUENCE

DIAGRAM OF TURBOCHARGER FIXING SCREWS AND

NUTS TIGHTENING SEQUENCE

SEQUENCE: Preliminary tightening

4 - 3 - 1 - 2

Tightening

1 - 4 - 2 - 3

45359

1

8

6

3

2

7

6

3

4

7

6

3

2

7

5

4

8

5

2

8

5

4

1

1

45360

26

SECTION 3 - INDUSTRIAL APPLICATION

Figure 85

Figure 86

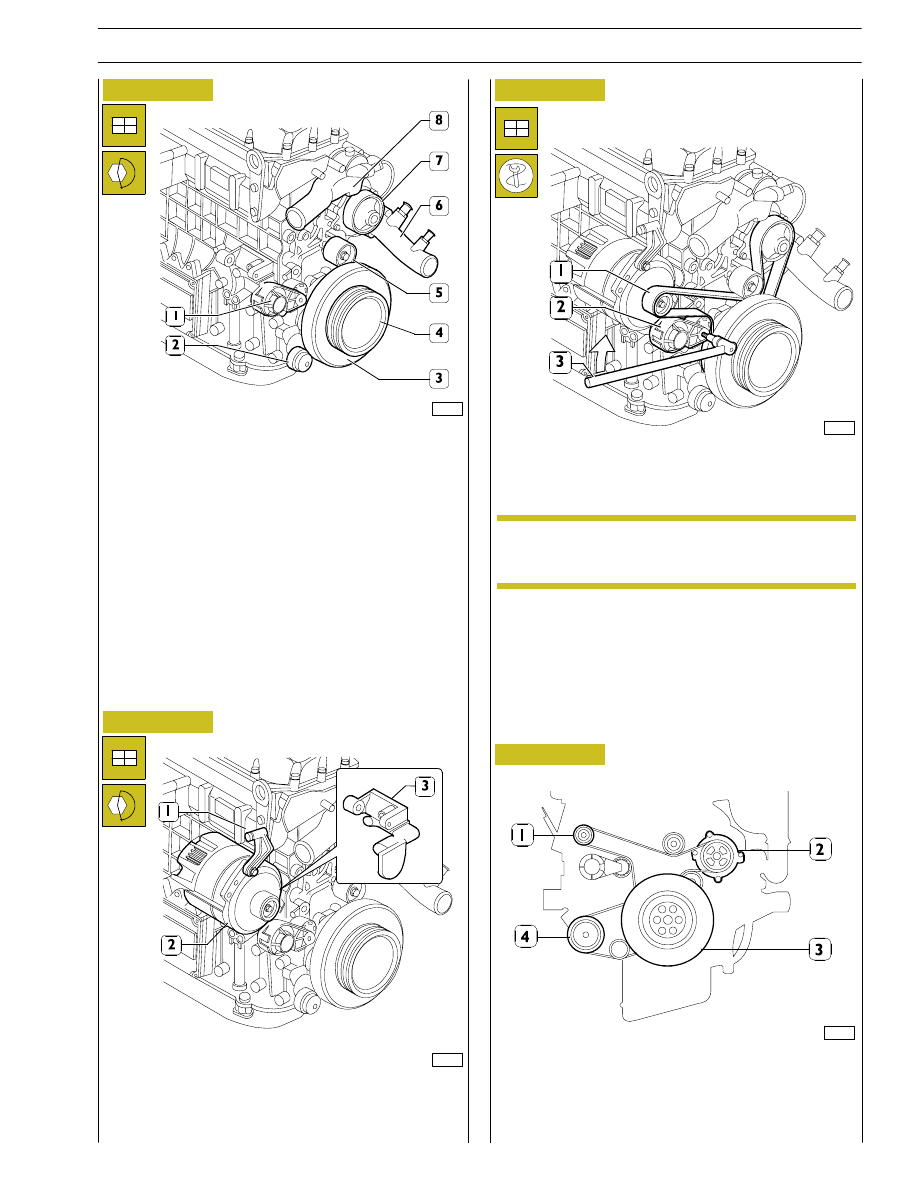

Fit, with the following parts:

-

automatic tightener support (1);

-

automatic tightener (2);

-

damper flywheel (3) and pulley beneath;

-

fixed tightener (5);

-

water pump (7);

-

the pulley (4);

-

pipe comprehensive of coolant (6);

-

thermostat assembly (8).

Figure 87

Mount the following, tightening the screws to the prescribed
torque:

-

the supports (1 and 3);

-

alternator (2).

Using a suitable tool (3), work in the direction of the arrow on
the tightener (2) and mount the belt (1).

The tighteners are automatic, so there are no other
adjustments after assembly.

99360

99256

99359

DIAGRAM FOR FITTING BELT DRIVING FAN - WATER

PUMP - ALTERNATOR

1. Alternator - 2. Water pump - 3. Crankshaft -

4. Compressor.

Figure 88

101701

NOTE

SECTION 3 - INDUSTRIAL APPLICATION

27

Figure 89

Figure 90

Figure 91

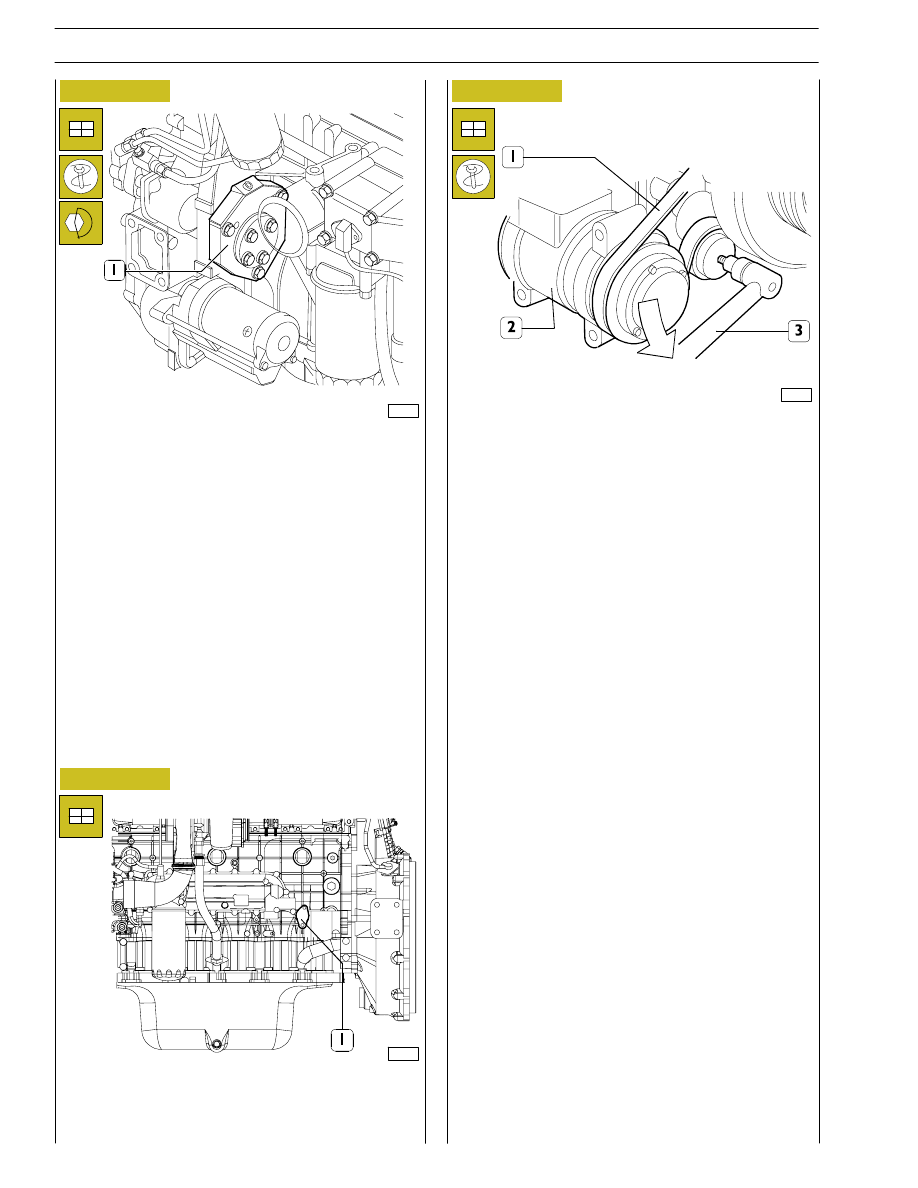

Fit the engine support together with the air-conditioner
compressor (2).
Using a suitable tool (3), work in the direction of the arrow and
mount the belt (1).
Connect the engine electric cable to the sensors and control
unit.
Refill the engine with lubricating oil of the prescribed grade and
quantity.

Fit the arm 99360585 onto the engine lifting hooks and hook
the arm onto the hoist.
Take out the screws fixing the brackets 99361036 to the
rotary stand. Lift the engine and remove the above-mentioned
brackets from it.
Complete engine assembly with the following parts, tightening
the fixing screws or nuts to the prescribed torque:

-

mount the drive (1);

-

mount the engine supports;

-

mount the oil pressure adjuster valve (1).

99254

99253

99357

28

SECTION 3 - INDUSTRIAL APPLICATION

PART TWO -

ELECTRICAL EQUIPMENT

SECTION 3 - INDUSTRIAL APPLICATION

29
