Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 47

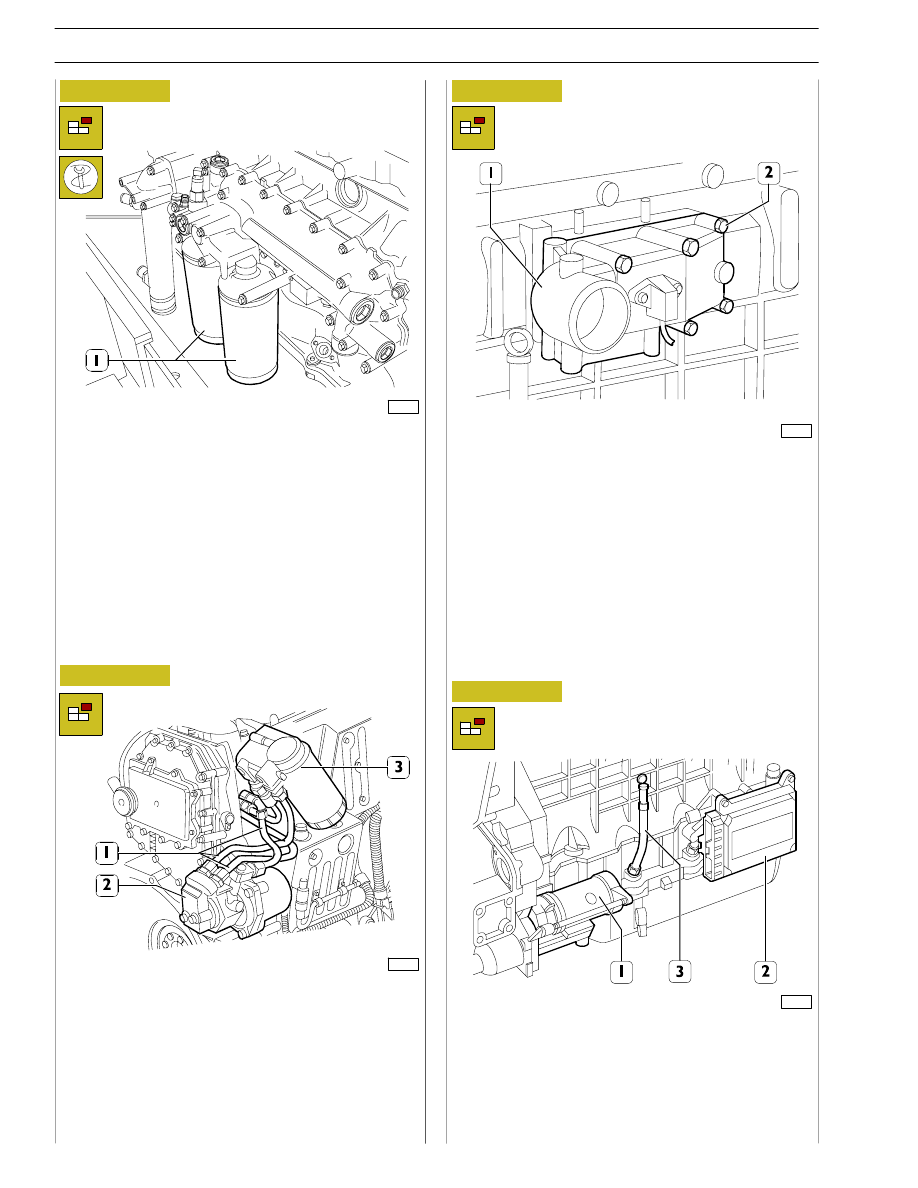

For types F3AE0684D*B003 and F3AE0684E*B002 only,
using tool 99360314 (2), unscrew the oil filters (1).

Disconnect the fuel pipes (1) from the fuel pump (2).

Remove:

-

the fuel pump (2);

-

the fuel filter unit (3) and pipes (1).

Take out the screws (2) and remove the intake manifold (1).

Remove:

-

the starter motor (1);

-

the control unit (2) and its support;

-

the oil dipstick (3) from the crankcase.

Figure 13

Figure 14

Figure 15

Figure 16

99363

99263

99273

99264

10

SECTION 3 - INDUSTRIAL APPLICATION

60493

85480

60496

60497

-

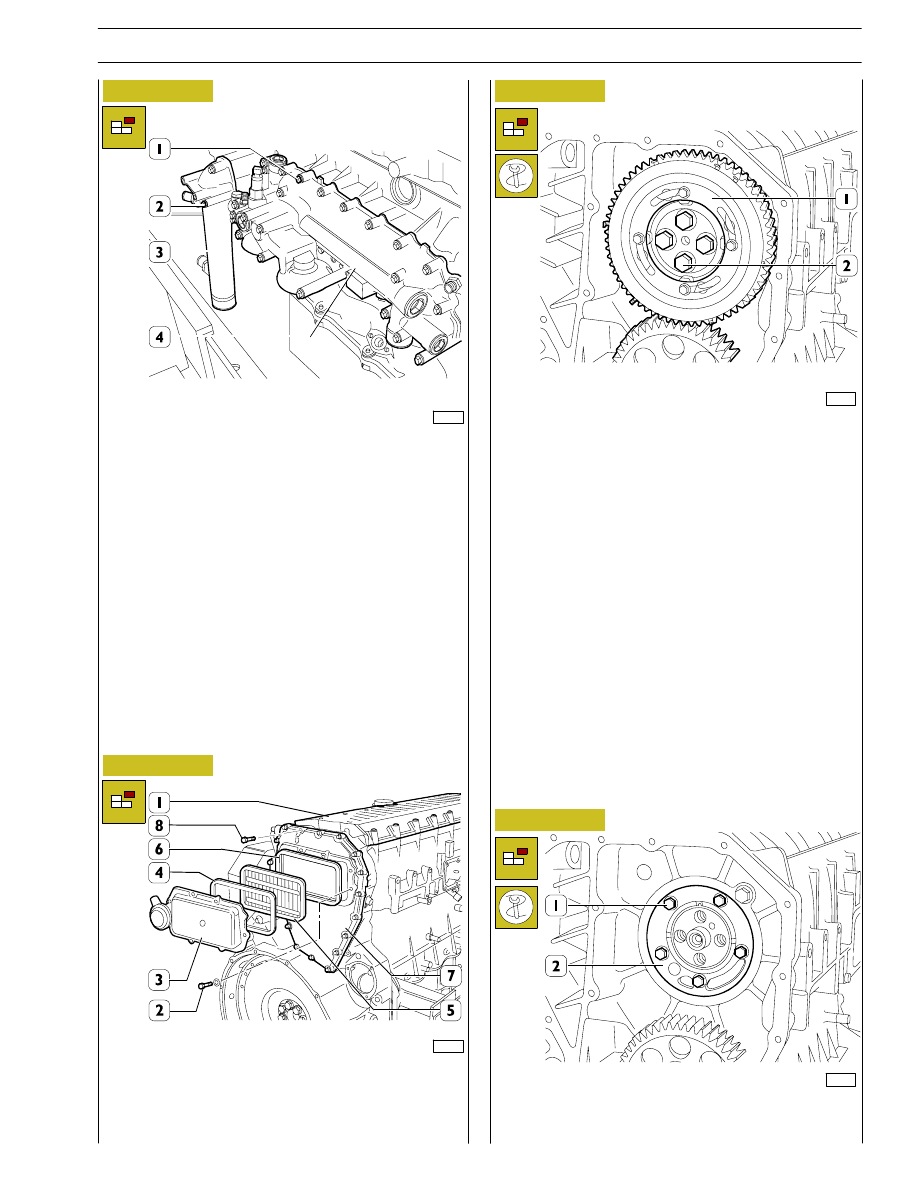

Unscrew the screws (1) and remove the heat exchanger (4);

-

unscrew the screws (2) and remove the water line (3).

-

Unscrew the screws (2) and remove the gear (1) fitted
with phonic wheel.

-

Unscrew the screws (1); tighten one screw in a reaction
hole and remove the shoulder plate (2), remove the sheet
gasket.

Figure 17

Figure 18

Figure 19

Remove the rocker arm cover (1), take off the screws (2) and
remove: the cover (3), the filter (5) and the gaskets (4 and 6).
Take off the screws (8) and remove the blow-by case (7).

Figure 20

SECTION 3 - INDUSTRIAL APPLICATION

11

60498

60500

60499

60501

99365

Figure 21

Figure 22

Figure 23

Figure 24

Figure 25

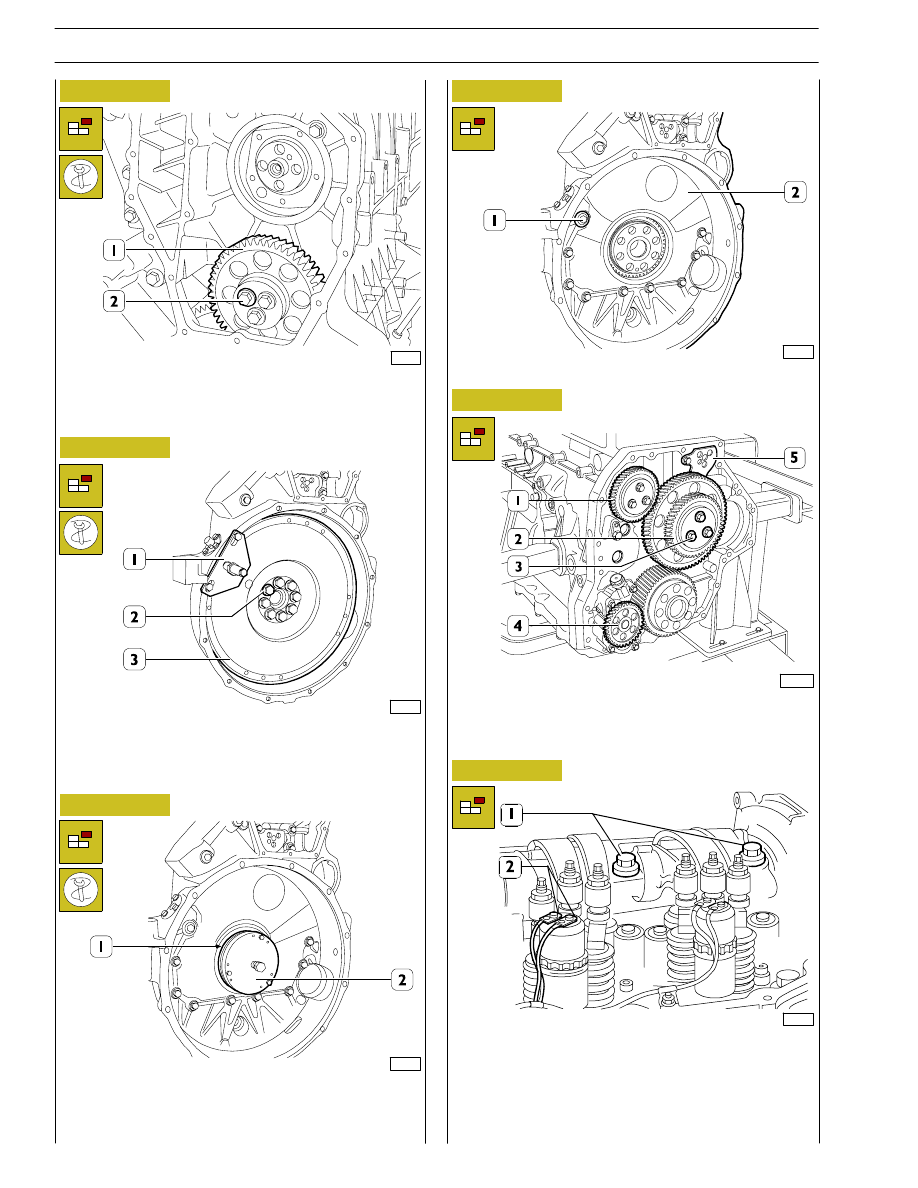

Unscrew the screws (2) and remove the transmission gear (1).

Stop the engine flywheel (3) rotation by means of tool
99360351 (1), unscrew the fixing screws (2) and remove the
engine flywheel.

Apply the extractor 99340054 (2) and pull out the seal
gasket (1).

Unscrew the screws (1) and take down the gearbox (2).

- To release lever stop springs.

- Loosen the screws and remove electric connections (2)

from the pump injector solenoid valves.

- Unscrew the screws (1) fixing the rocker arm shaft.

Figure 26

106219

Remove screws (3) and dismount double gear (2).
Remove securing screw and dismount articulated rod (5).
Dismount oil pump (4).

12

SECTION 3 - INDUSTRIAL APPLICATION

73533

60514

99366

60515

99268

81871

Figure 27

Figure 28

Figure 29

Figure 30

Figure 31

Figure 32

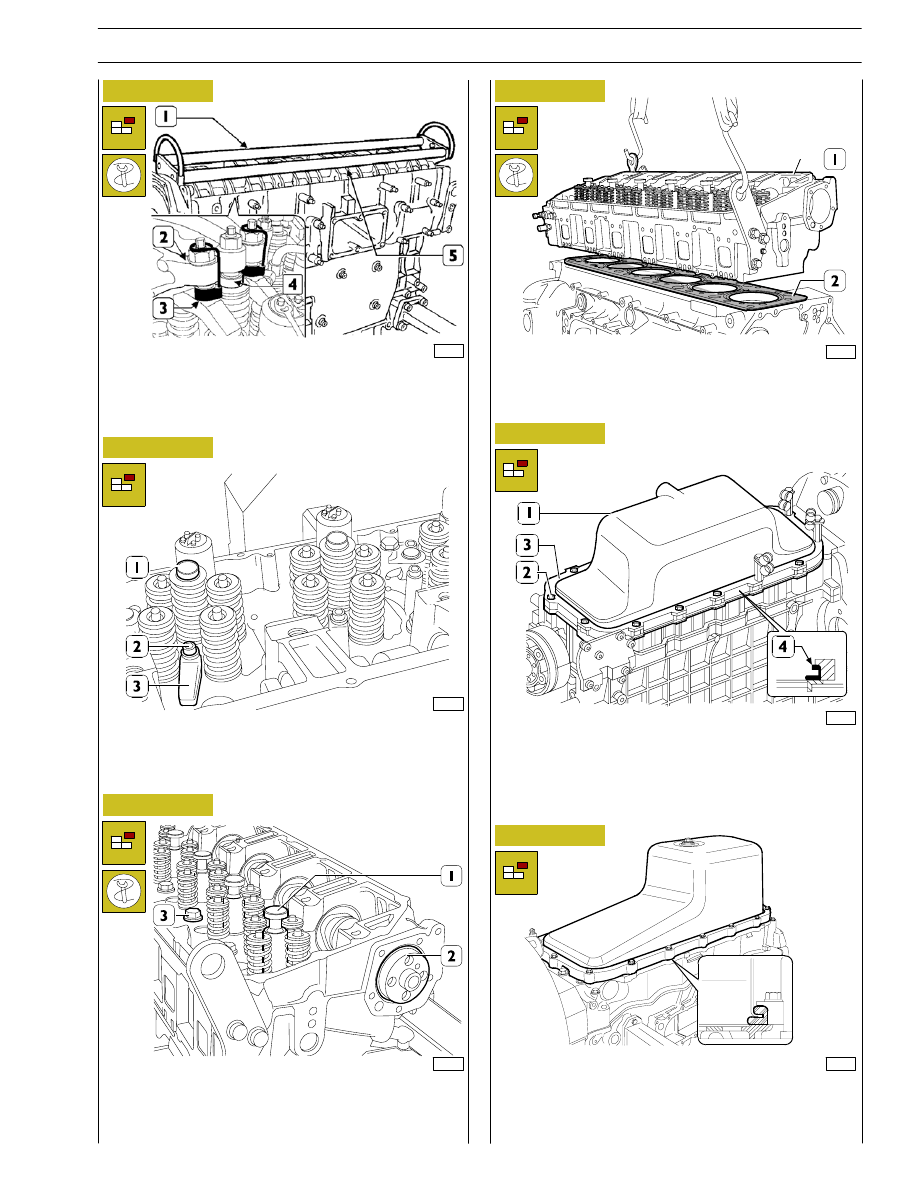

Using tool 99360144 (3), constrain the blocks (4) to the
rockers (2).
Apply tool 99360553 (1) to the rocker holder shaft (5) and
remove the shaft (5) from the cylinder head.

- Unscrew the screws (2) fixing the brackets (3) and

remove the injectors (1).

- Fit the plugs 99360180 (1) instead of injectors.

- Remove the camshaft (2).

- Unscrew the fixing screws on the cylinder head (3).

- By means of metal ropes, lift the cylinder head (1).

- Remove the seal (2).

Undo the screws (2) and remove the engine oil sump (1)
together with the spacer (3) and the seal (4).

Valid for types:

F3AE0684D*B001
F3AE0684G*B003
F3AE0684D*B003

Valid for F3AE0684E*B002 and F3AE0684J*B902 only.
