6

SECTION 3 - INDUSTRIAL APPLICATION

Protect the electric parts before doing any washing with
high-pressure jets.

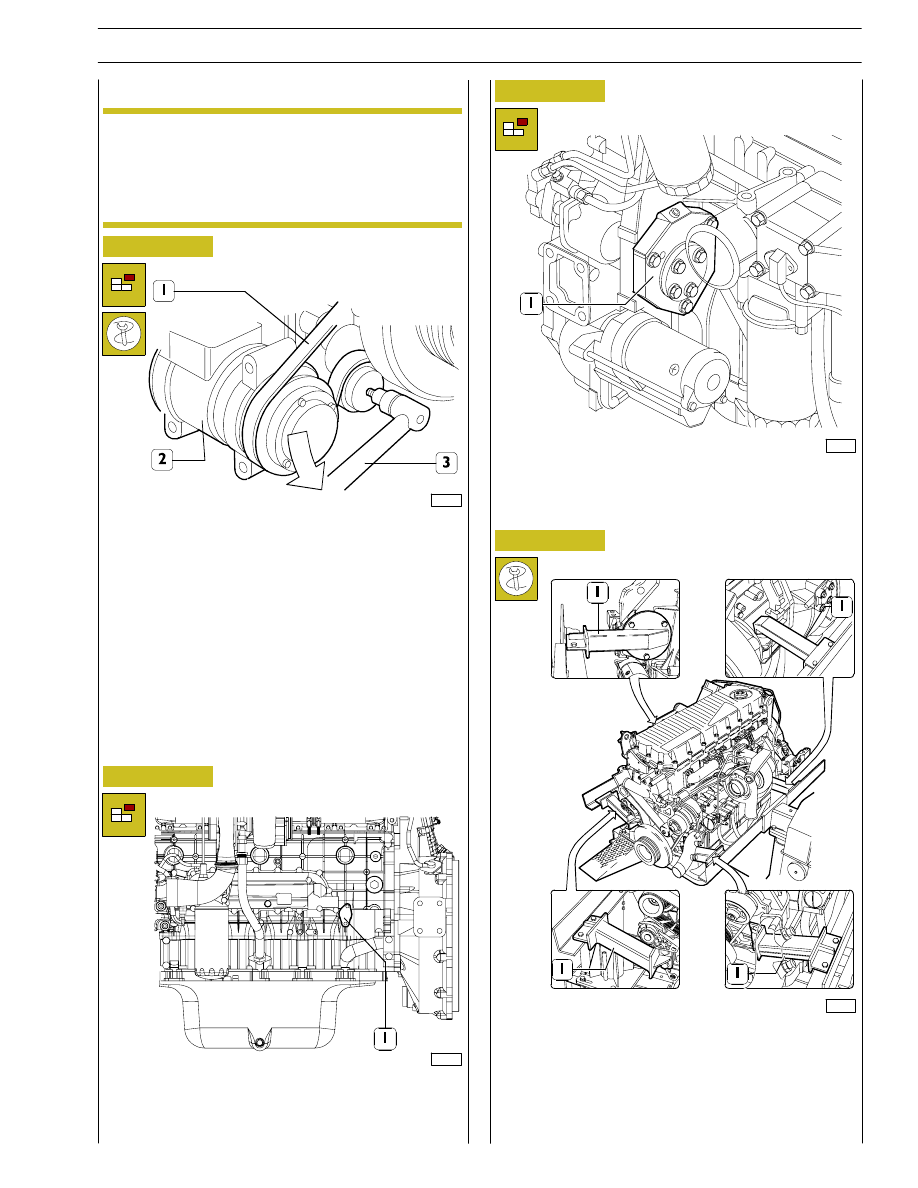

Before securing the engine on the rotary stand, remove:

Handle all parts extremely carefully. Never get your
hands or fingers between pieces.
Wear the required safety clothing such as goggles,
gloves and safety shoes.

-

the engine electric cable, disconnecting it from the control
unit and from all the sensors/transmitters connected to it;

-

using a suitable tool (3), work in the direction of the arrow
on the tightener and remove the compressor drive belt
(1);

-

remove the compressor (2) together with the engine
support.

-

Remove the oil pressure adjuster valve (1).

-

Remove the engine supports;

-

remove the drive (1).

Figure 1

Figure 2

Figure 3

99357

99253

99254

Figure 4

99358

-

Secure the engine to the rotary stand with the brackets
993601036.

-

Drain the lubricating oil from the sump.

ENGINE ASSEMBLY DISASSEMBLY

NOTE

SECTION 3 - INDUSTRIAL APPLICATION

7

Figure 5

Figure 6

-

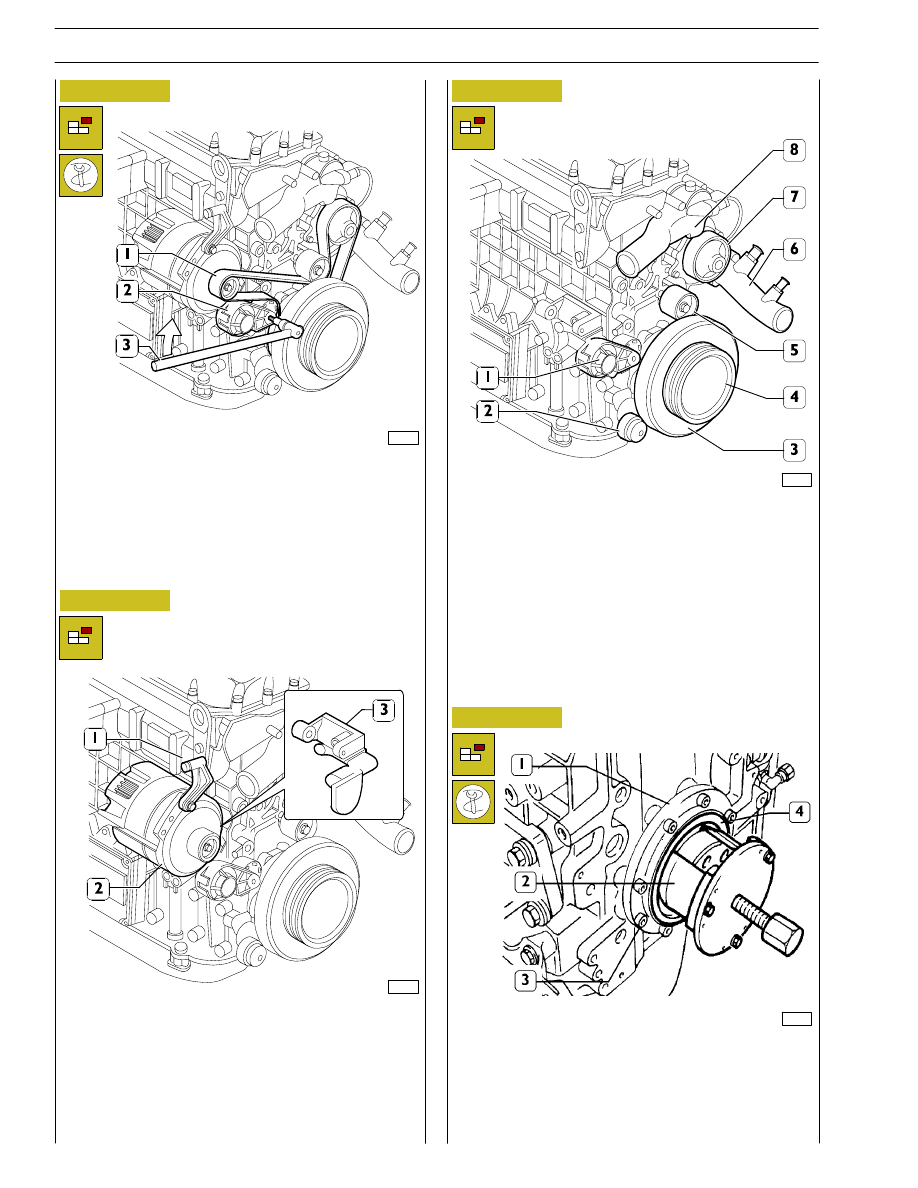

Using a suitable tool (3), work in the direction of the arrow
on the tightener (2) and remove the belt (1).

99359

Remove:

-

alternator (2).

-

supports (1 and 3).

99360

Figure 7

99256

Remove:

-

thermostat assembly (8);

-

pipes complete with coolant (6);

-

pulley (4);

-

water pump (7);

-

automatic tightener support (1);

-

fixed tightener (5);

-

damper flywheel (3) and pulley beneath;

-

automatic tightener (2);

Figure 8

with the extractor 99340053 (2) applied as shown in the
figure, extract the seal (4). Undo the screws (3) and take off
the cover (1). Disconnect all the electrical connections and
sensors.

99361

8

SECTION 3 - INDUSTRIAL APPLICATION

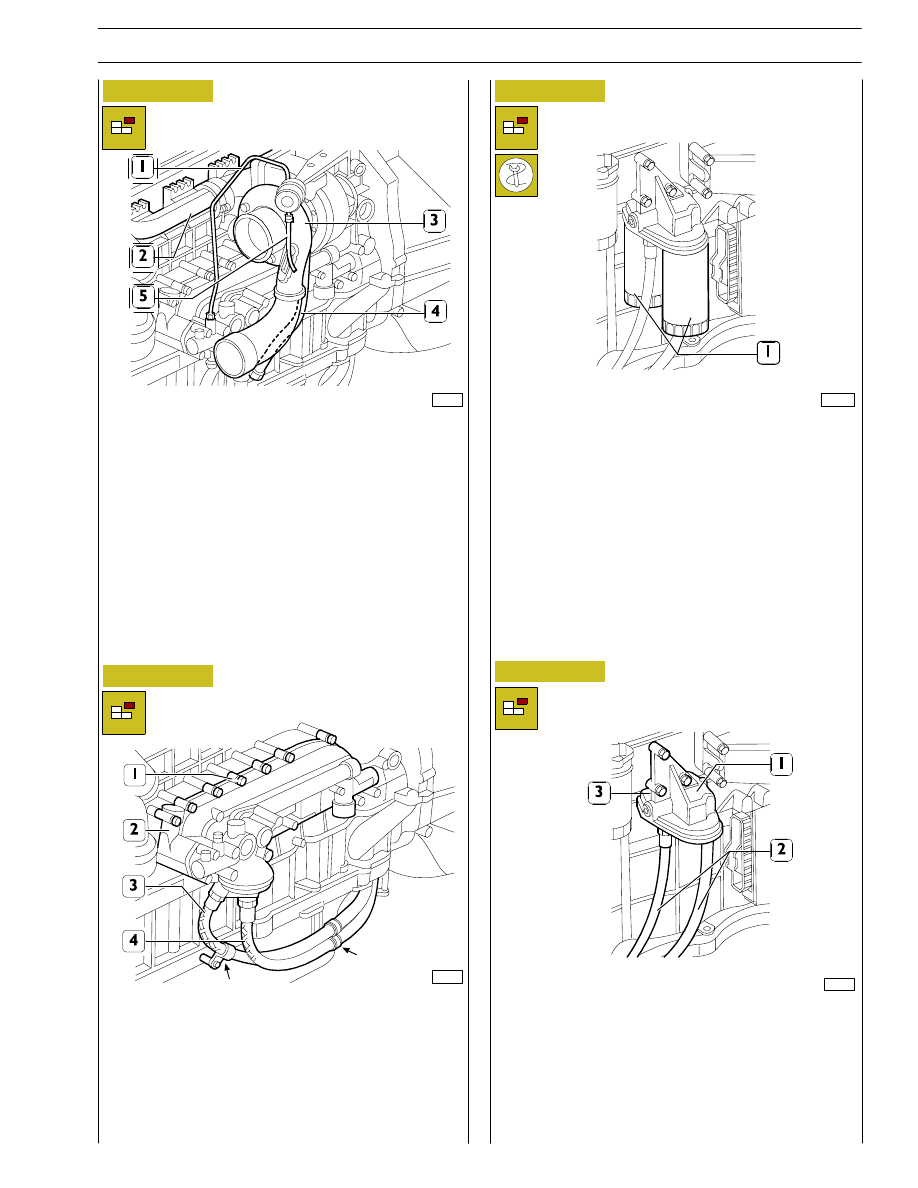

On the engine exhaust side, remove the following parts:

-

oil delivery pipe (1);

-

actuator air pipe (5);

-

oil return pipe (4);

-

turbocharger (3);

-

exhaust manifold (2).

For all types except F3AE0684D*B003 - F3AE0684E*B002

-

disconnect the oil pipes (3) and (4) and disengage them
from the clamps (

←);

-

take out the fixing screws (1) and remove the cooler (2);

-

Disconnect the pipes (2) from the support (1) disengaging
them from the clamps and remove them.

-

Take out the screws (3) and remove the supports (1).

Figure 9

Figure 10

Figure 11

-

using tool 99360314 unscrew the oil filters (1).

99274

99258

Figure 12

99362

101960
