Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 9

Figure 17

Figure 18

Figure 19

Figure 20

Figure 21

84377

Remove the rocker arm cover (1), take off the screws (2) and
remove: the cover (3), the filter (5) and the gaskets (4 and 6).
Take off the screws (8) and remove the blow-by case (7).

45661

Unscrew the screws (2), by using the proper wrench and
remove the gear (1) with the phonic wheel.

86289

47568

By means of a properly splined wrench, untighten screws (2)
and remove the transmission gear (1).

Unscrew the screws (1); tighten a screw in a reaction hole and
remove the shoulder plate (2), remove the sheet gasket.

47568

Stop the engine flywheel (3) rotation by means of tool
99360351 (1), untighten the fixing screws (2) and remove the
engine flywheel.

SECTION 3 - INDUSTRIAL APPLICATION

11

Figure 22

Figure 23

Figure 24

45257

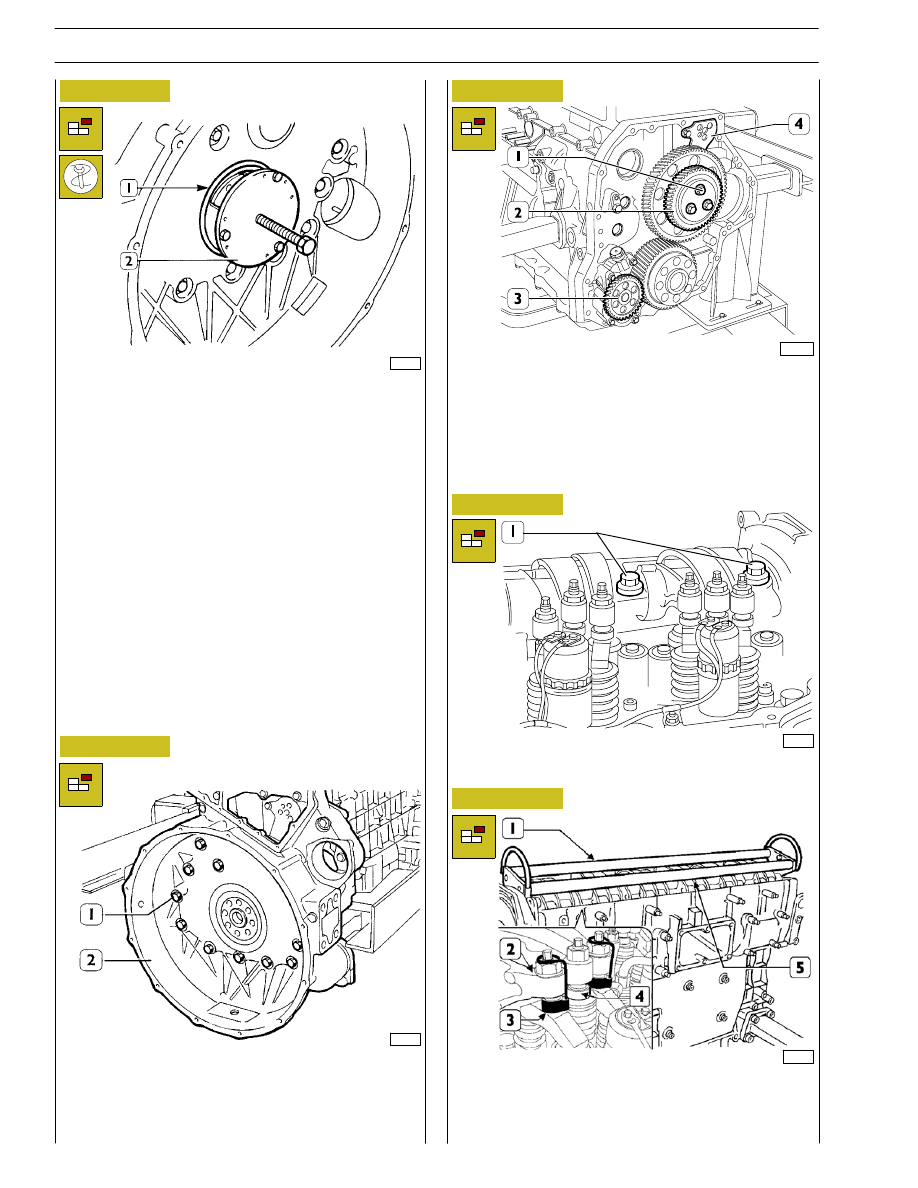

Apply extractor 99340052 (2) and pull out the seal gasket (1).

Untighten the screws (1) and take down the gear box (2).

Figure 25

Figure 26

In sequence, take out the:
- if the P.T.O. control gear (1) is present (if available);

- idle gear (2);

- link rod (4);

- oil pump (3);

47569

- Untighten the fixing screws (1) of rocker arm shaft.

99261

- Using tool 99360144 (3), constrain the blocks (4) to the

rockers (2).

- Apply tool 99360553 (1) to the rocker holder shaft (5)

and remove the shaft (5) from the cylinder head.

107965

73533

12

SECTION 3 - INDUSTRIAL APPLICATION

Figure 27

Figure 28

Figure 29

Figure 30

Figure 31

99266

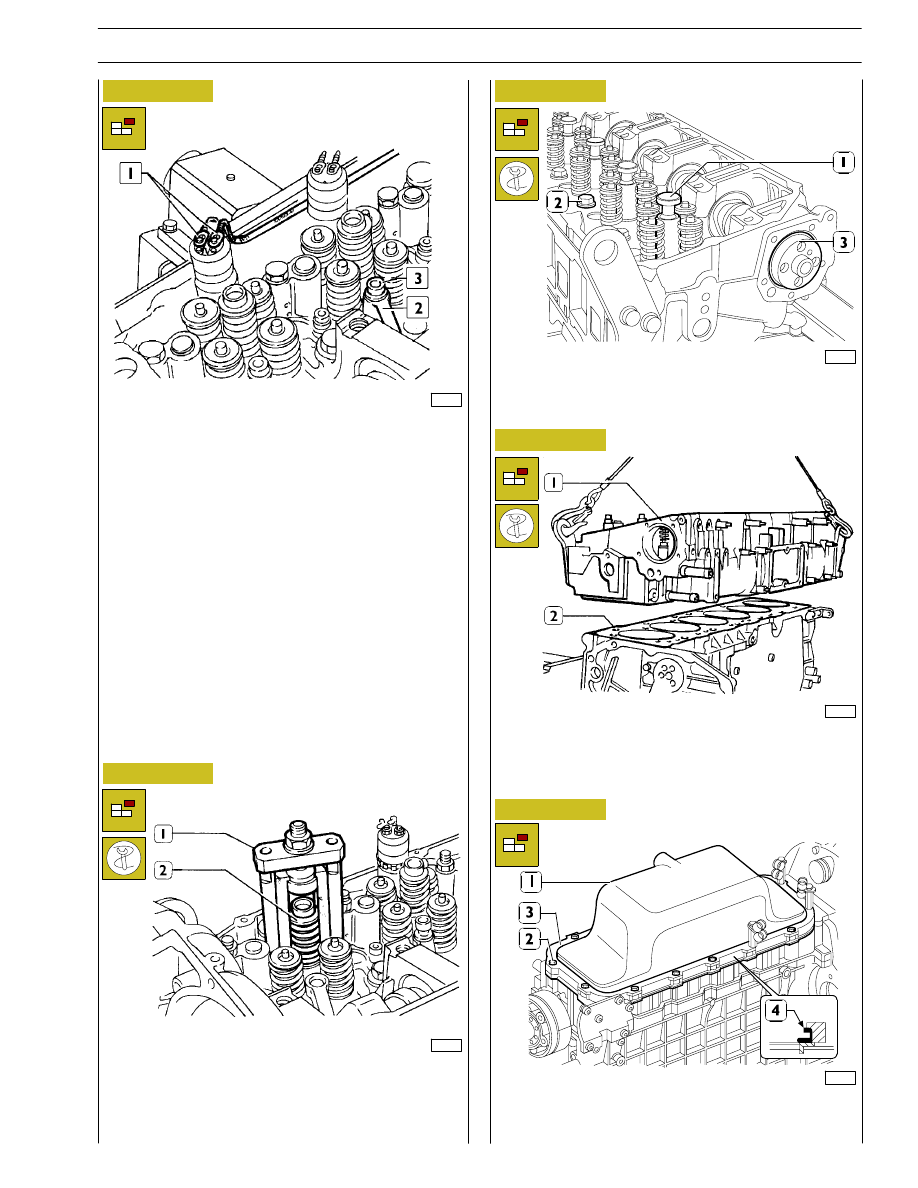

- Untighten screws and remove electric connections (1)

from solenoid valves;

- Untighten fixing screws (2) of injector brackets (3).

- Remove injectors (2)

If this operations is difficult, use extractor 99342148 (1).

45263

99267

Fit the plugs 99360177 (1) in place of the injectors.
Take out the camshaft (3).
Take out the screws (2) fixing the cylinder head.

45266

- By means of wire ropes, lift the cylinder head (1) and

remove seals (2).

99268

Untighten screws (2) and remove the engine oil sump (1) with
spacer (3) and seal (4).

SECTION 3 - INDUSTRIAL APPLICATION

13

Figure 32

Figure 33

Figure 34

Figure 35

Figure 36

Figure 37

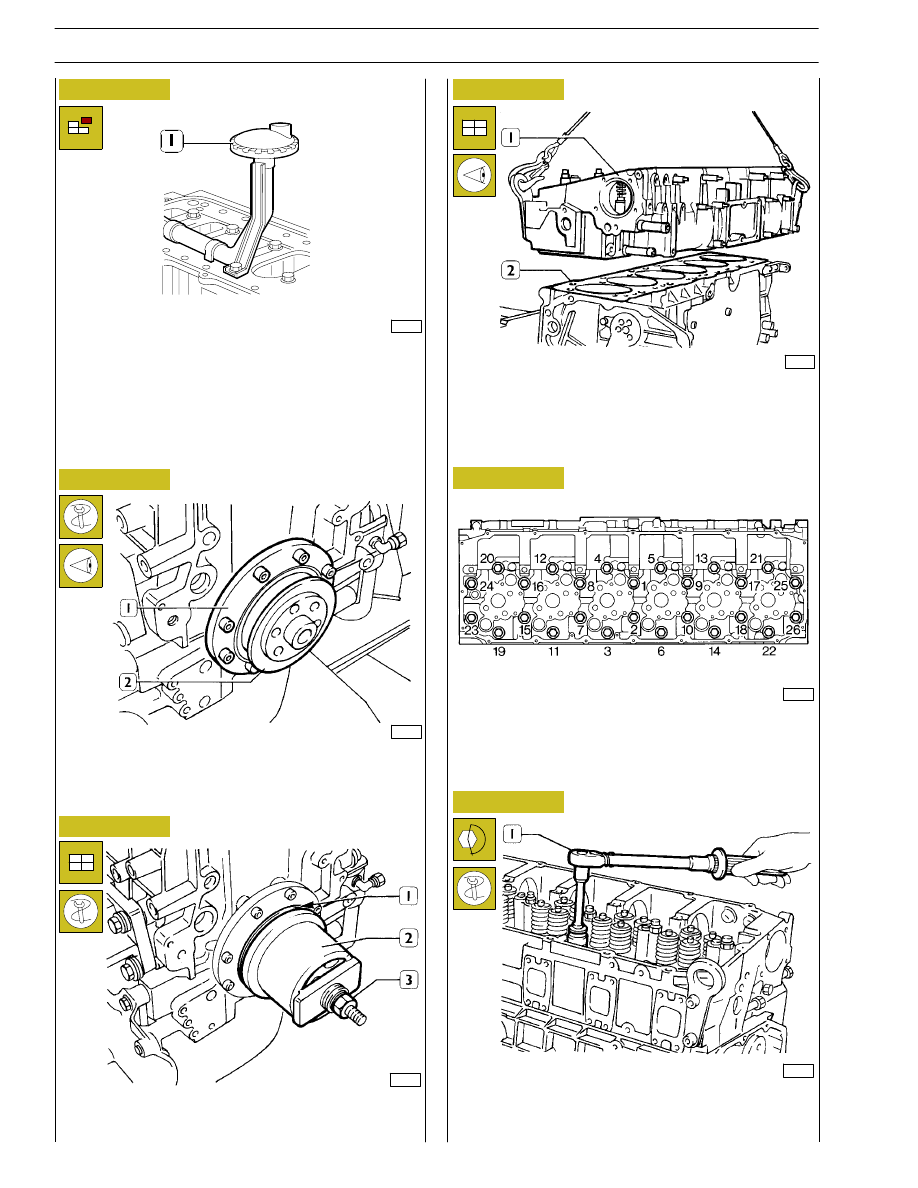

By means of centering ring 99396033 (2), check the exact
cover position (1), otherwise act as necessary and tighten the
screws.

Fit the sealing gasket (1), install the fitting tool 99346245 (2)
and drive the sealing gasket (1) by screwing nut (3).

Make sure that pistons 1-6 are exactly at the TDC Place the
sealing gasket (2) on the block. Fit the cylinder head (1) and
tighten screws as shown in figs. 36, 37 and 38.

Diagram showing the cylinder head fixing screws tightening
order

- Preliminary tightening by means of a dynamometric

wrench (1):
1

st

phase: 50 Nm (5 kgm:

2

nd

phase: 100 Nm (10 kgm)

45267

44900

99269

Undo the screws and remove the suction strainer (1).

ASSEMBLING

THE

ENGINE

ON

THE

BENCH

45266

45255

45256

14

SECTION 3 - INDUSTRIAL APPLICATION
