Protect the electric parts before doing any washing with
high-pressure jets.

The following descriptions and illustrations refer to the
operations for stripping the engine.

Handle all parts extremely carefully. Never get your
hands or fingers between pieces.
Wear the required safety clothing such as goggles,
gloves and safety shoes.

-

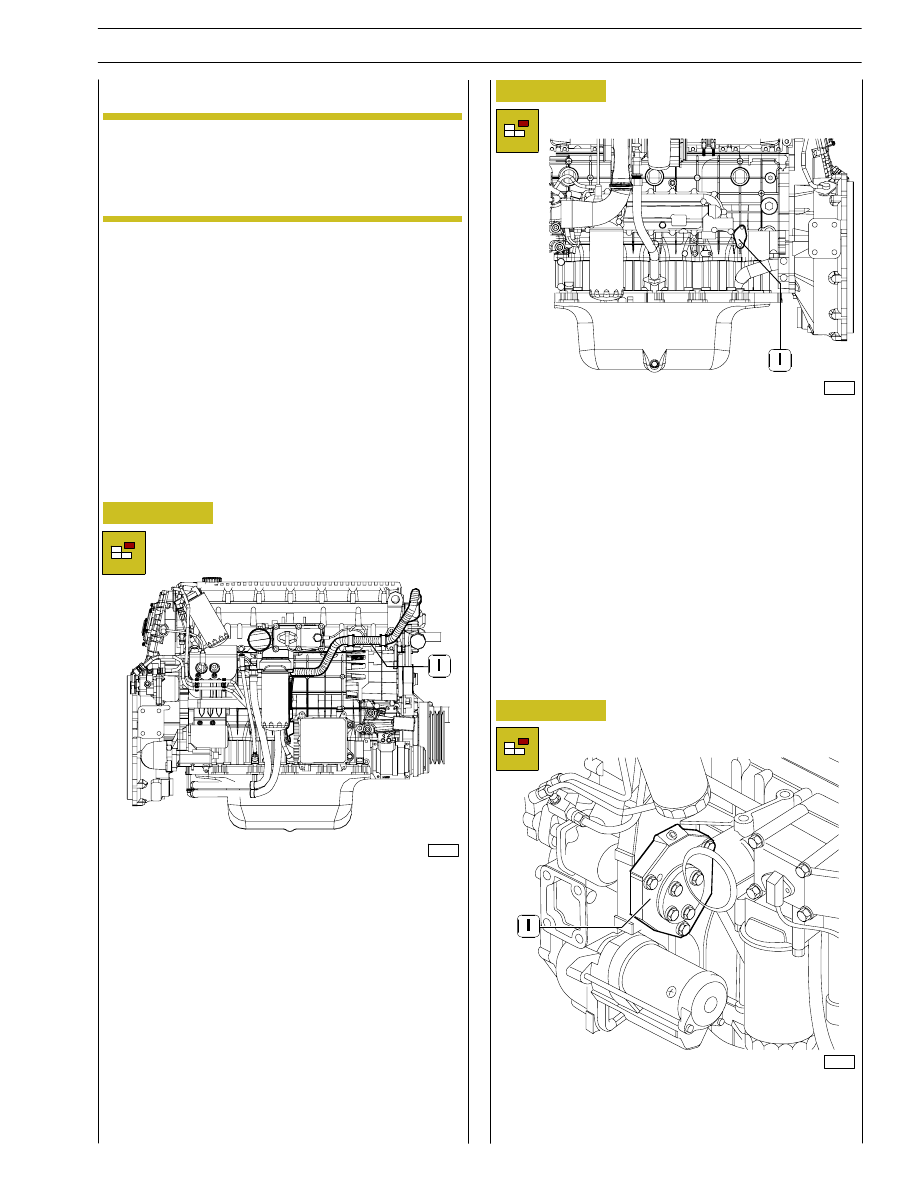

Remove the drive (1).

-

Remove the engine supports.

-

Remove the oil pressure adjuster valve (1).

Figure 1

Figure 2

Figure 3

99252

ENGINE ASSEMBLY DISASSEMBLY

99253

99254

Before securing the engine on the rotary stand, remove:

-

the electric engine cable (1) by disconnecting it from the
control unit and all the sensors/transmitters to which it is
connected;

-

the starting motor;

-

air compressor (if available).

NOTE

SECTION 3 - INDUSTRIAL APPLICATION

7

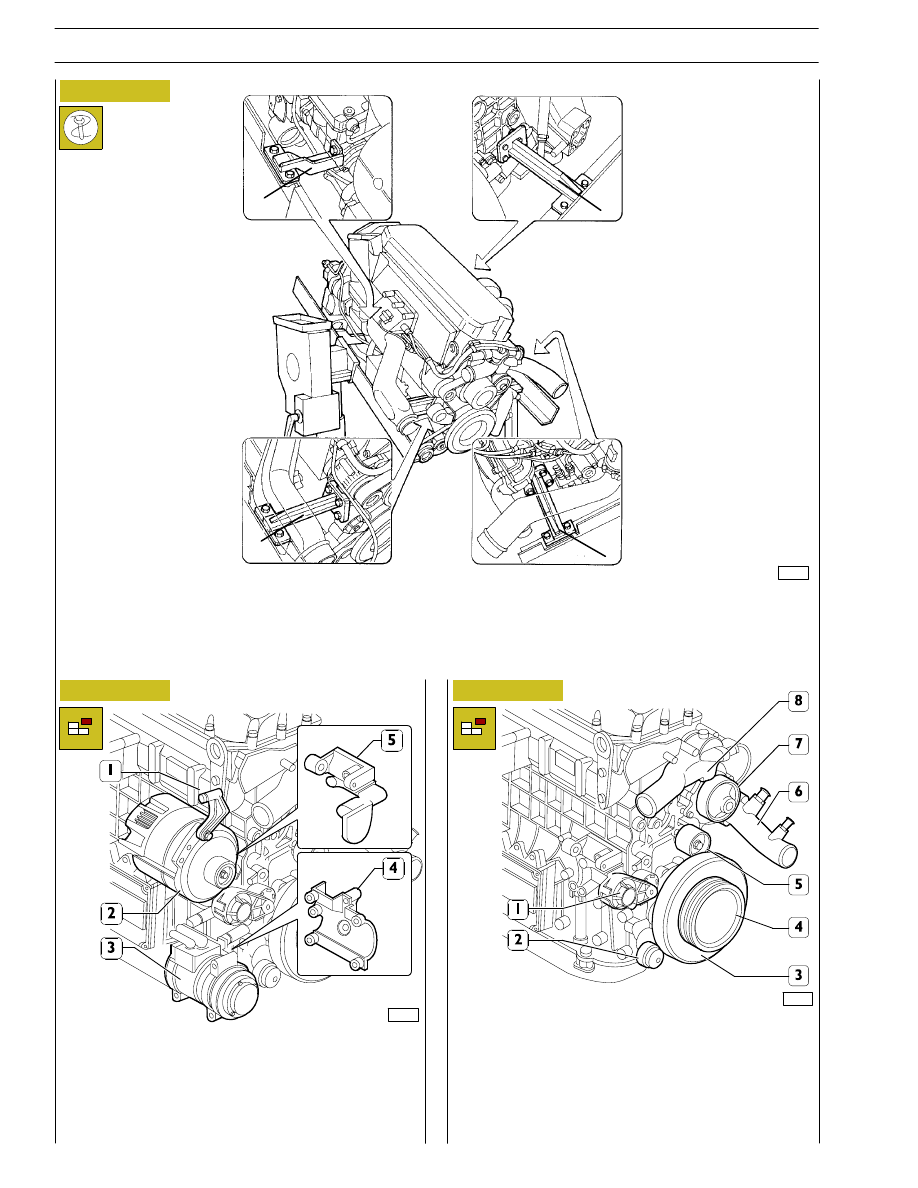

Remove
-

thermostat assembly (8);

-

pipes complete with coolant (6);

-

the pulley (4);water pump (7);

-

automatic tightener support (1);

-

fixed tightener (5);

-

damper flywheel (3) and pulley beneath;automatic
tightener (2).

Figure 4

Figure 5

Figure 6

47601

99256

99255

Remove

-

the compressor (3) for the air-conditioner and its support
(4), except for engine F2BE0687A*B101;

-

the alternator (2);

-

the supports (1 and 5).

1

1

1

1

-

Secure the engine to the rotary stand by means of brackets
993601036 (1).

-

Drain lubricating oil off the sump.

8

SECTION 3 - INDUSTRIAL APPLICATION

99259

99260

Figure 7

Figure 8

Figure 9

Figure 10

Figure 11

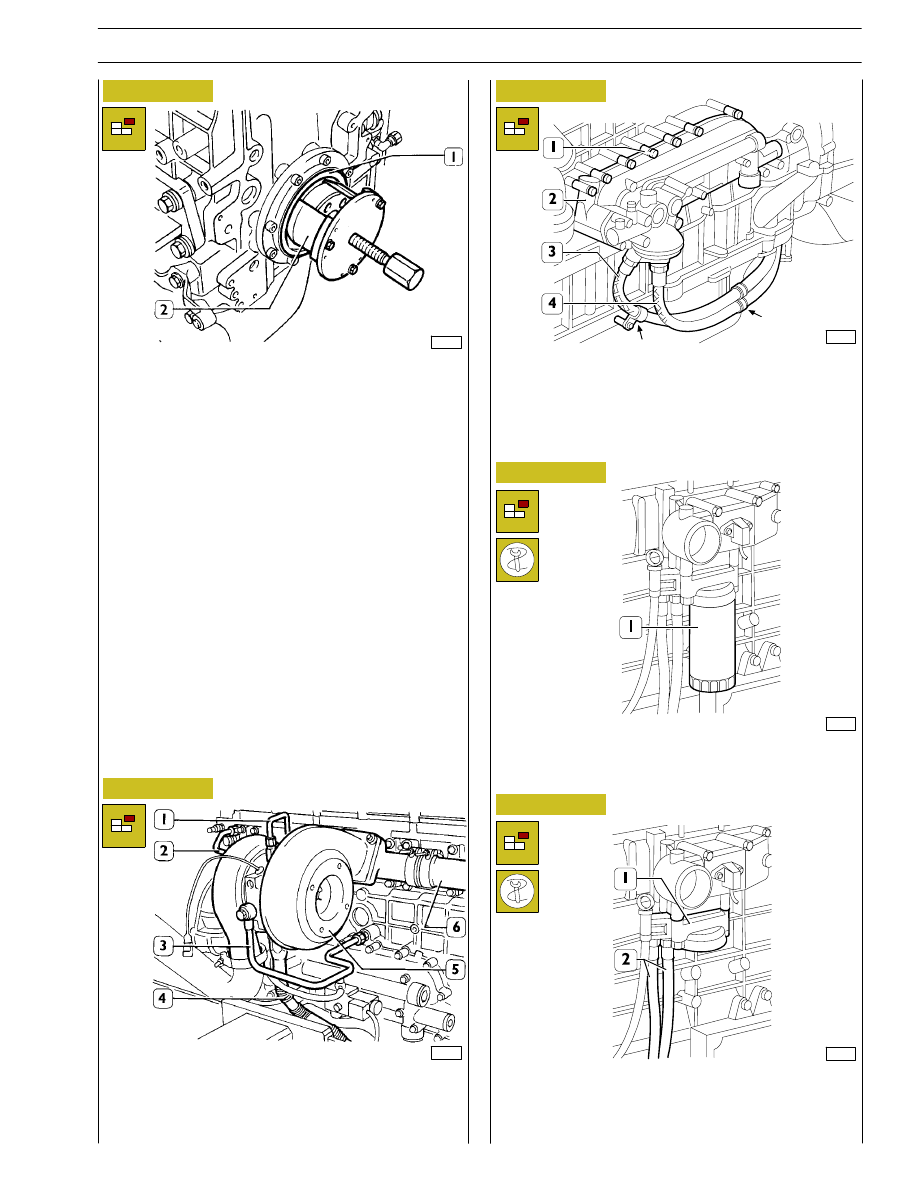

Install extractor 99340051 (2) and remove the seal gaskets
(1). Unscrew the screws and remove the cover.
Disconnect all electric connections and sensors.

45254

Remove the following components: oil supply lines (1); water
cooling supply lines (3); water discharge lines (2); oil return
lines (4); turbocharger (5); exhaust manifold (6).

47566

99258

For versions with oil filter support secured to the inlet
manifold.
-

disconnect the oil pipes (3) and (4) and disengage them
from the clamps (

←);

-

take out the fixing screws (1) and remove the cooler (2).

-

Disconnect the pipes (2) from the support (1) disengaging
them from the clamps and remove them.

-

Take out the screws and remove the support (1).

Using tool 99360314, unscrew the oil filter (1).

SECTION 3 - INDUSTRIAL APPLICATION

9

Figure 12

Figure 13

Figure 14

Figure 15

Figure 16

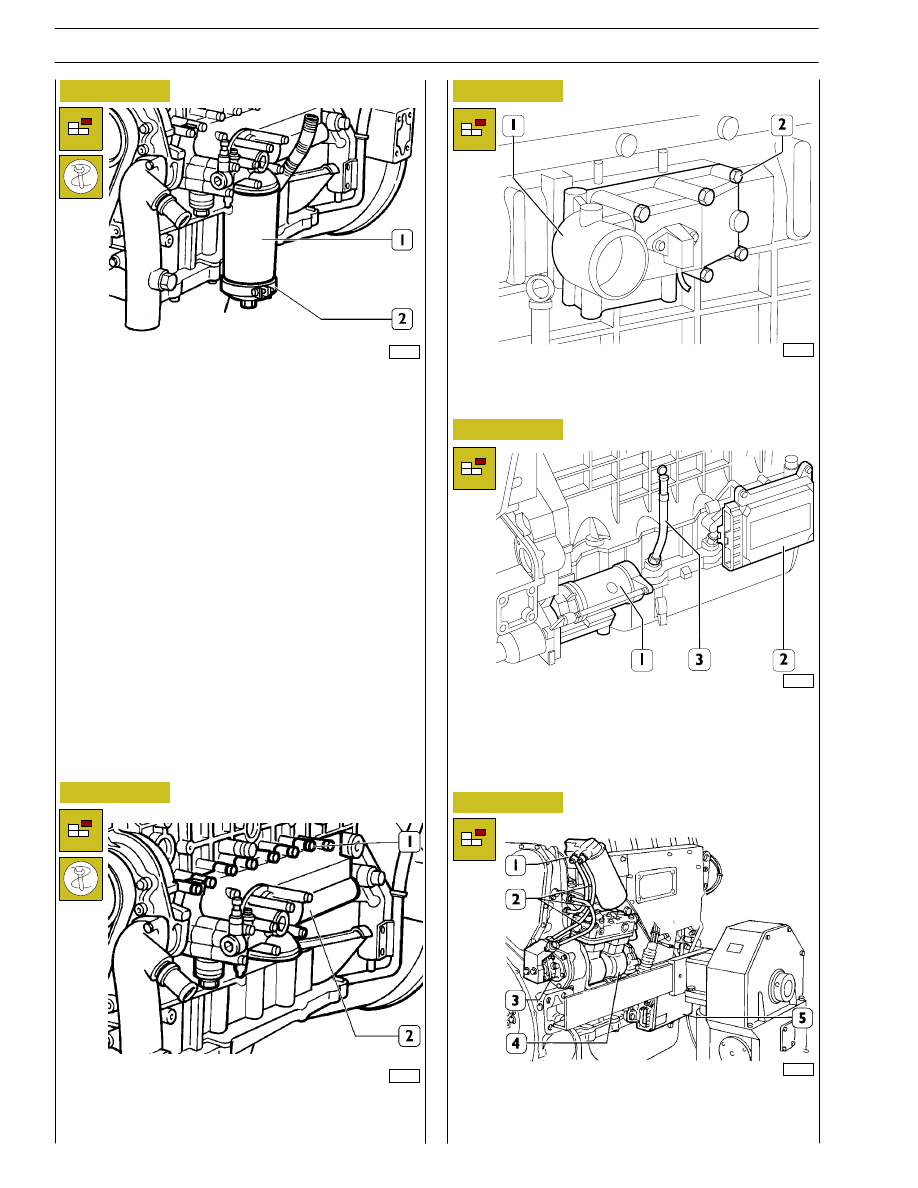

For versions with oil filter support positioned on the
water/oil heat exchanger
Unscrew the oil filter (1) by tool 99360314 (2).

87205

Unscrew the screws (1) and remove the entire heat
exchanger (2).

87206

99263

99264

-

Take out the screws (2) and remove the intake manifold
(1).

Remove

-

the starter motor (1);

-

the control unit (2) and its support;

-

the oil dipstick (3) from the crankcase.

Remove the following components: support for fuel filter (1);
fuel lines (2); fuel pump (3);compressor (4); control unit (5).

99265

10

SECTION 3 - INDUSTRIAL APPLICATION
