8F–2

BODY STRUCTURE

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–67

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–68

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–68

Windshield . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–69

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–69

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–70

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–70

Rear Quarter Glass (LWB)  . . . . . . . . . . . . . .

8F–73

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–73

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–73

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–74

Rear Quarter Glass (Resin Top) . . . . . . . . . .

8F–75

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–75

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–75

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–75

Side Window Glass (SWB)  . . . . . . . . . . . . . .

8F–77

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–77

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–77

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–77

Main Data and Specifications  . . . . . . . . . . . .

8F–78

Special Tools . . . . . . . . . . . . . . . . . . . . . . . . .

8F–81

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force, and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications. Following
these instructions can help you avoid damage to
parts and systems.

Frame

General Description

Proper frame alignment is important to assure normal
vehicle life and performance of many other parts of the
vehicle. If the vehicle has been involved in a fire,
collision or has been overloaded, it is necessary to
check the frame alignment.

BODY STRUCTURE

8F–3

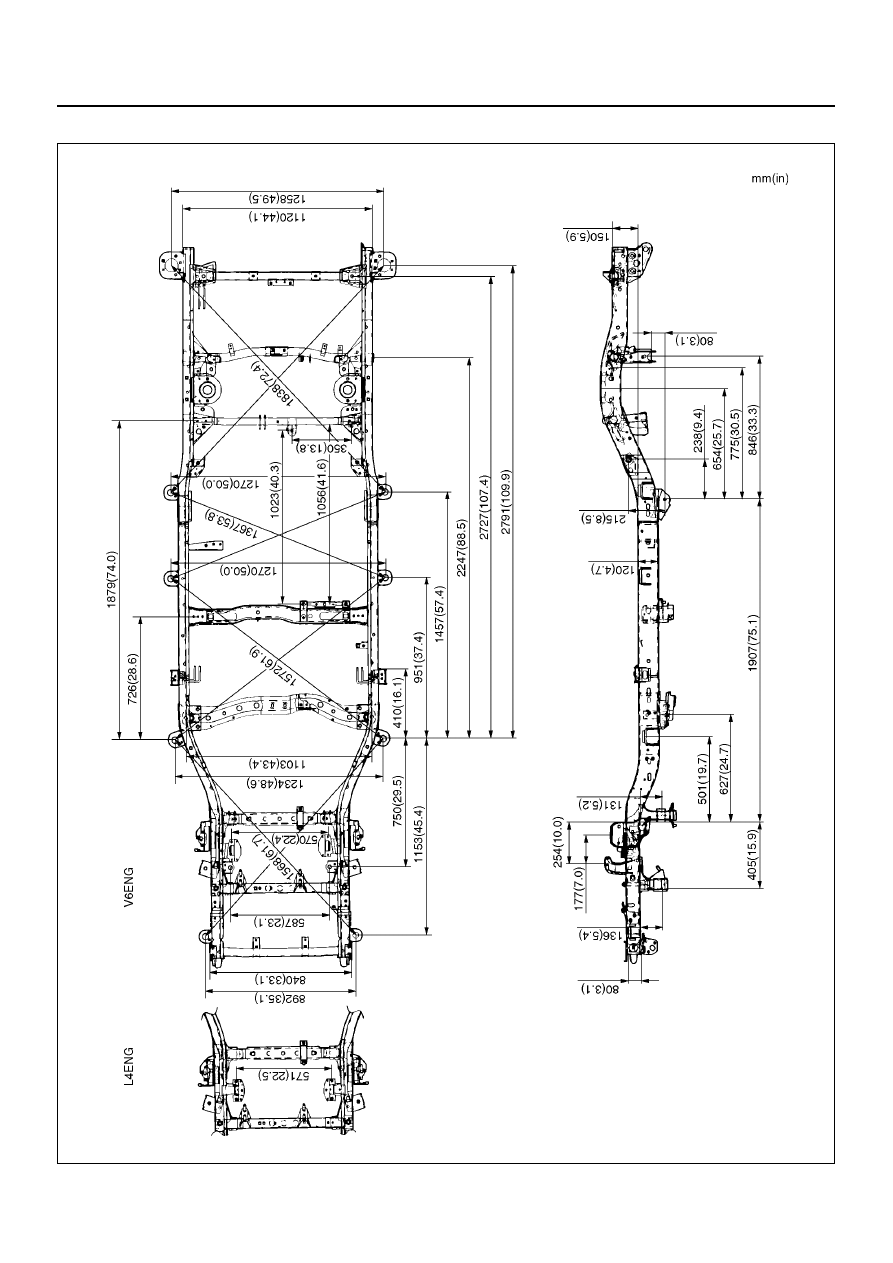

Frame Dimensions (LWB)

501R200006

8F–4

BODY STRUCTURE

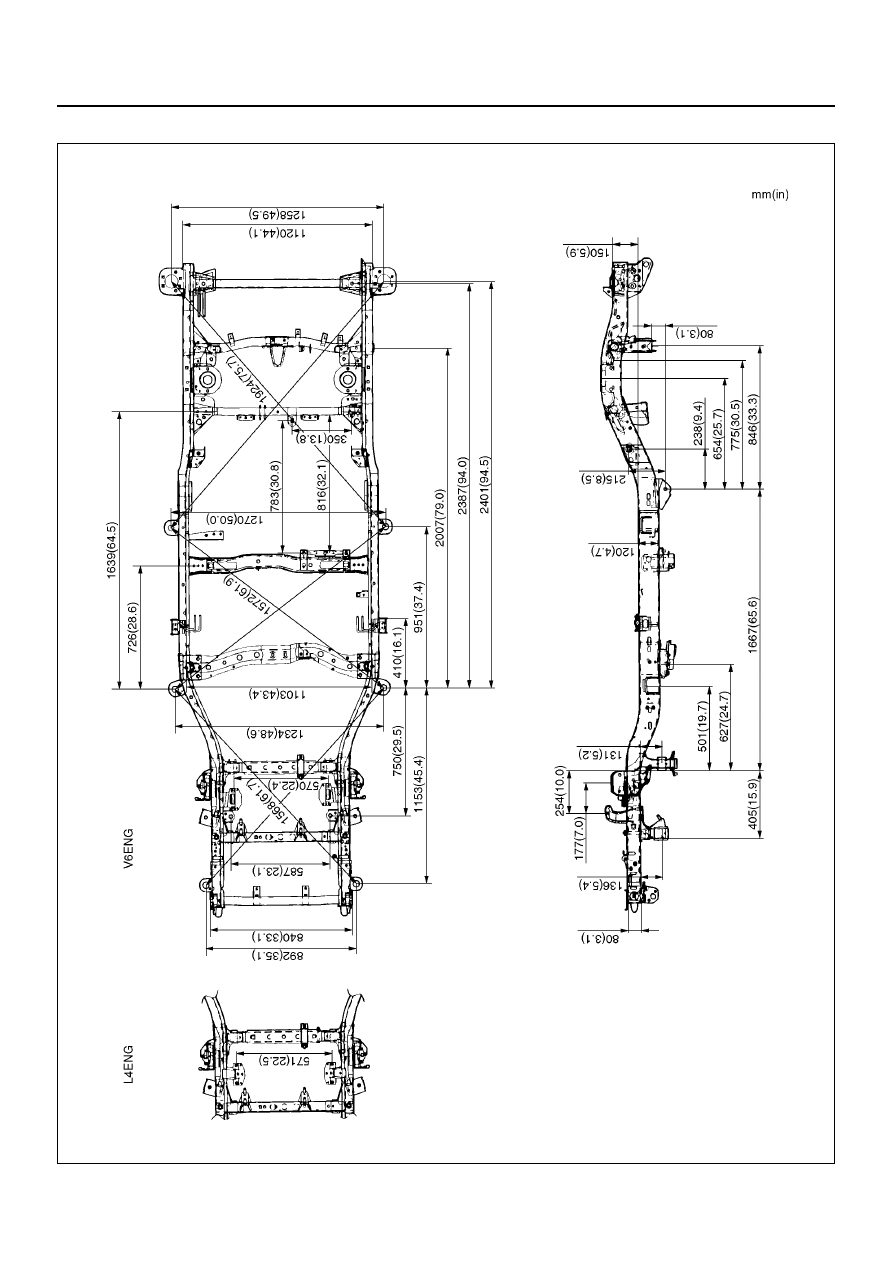

Frame Dimensions (SWB)

501R200005

BODY STRUCTURE

8F–5

General Description (Bumper)

Front and rear bumpers consist of bumper fascia,
support, and reinforcement.
The absorbing capability for both front and rear bumper
systems are achieved through reinforcements in each
bumper.

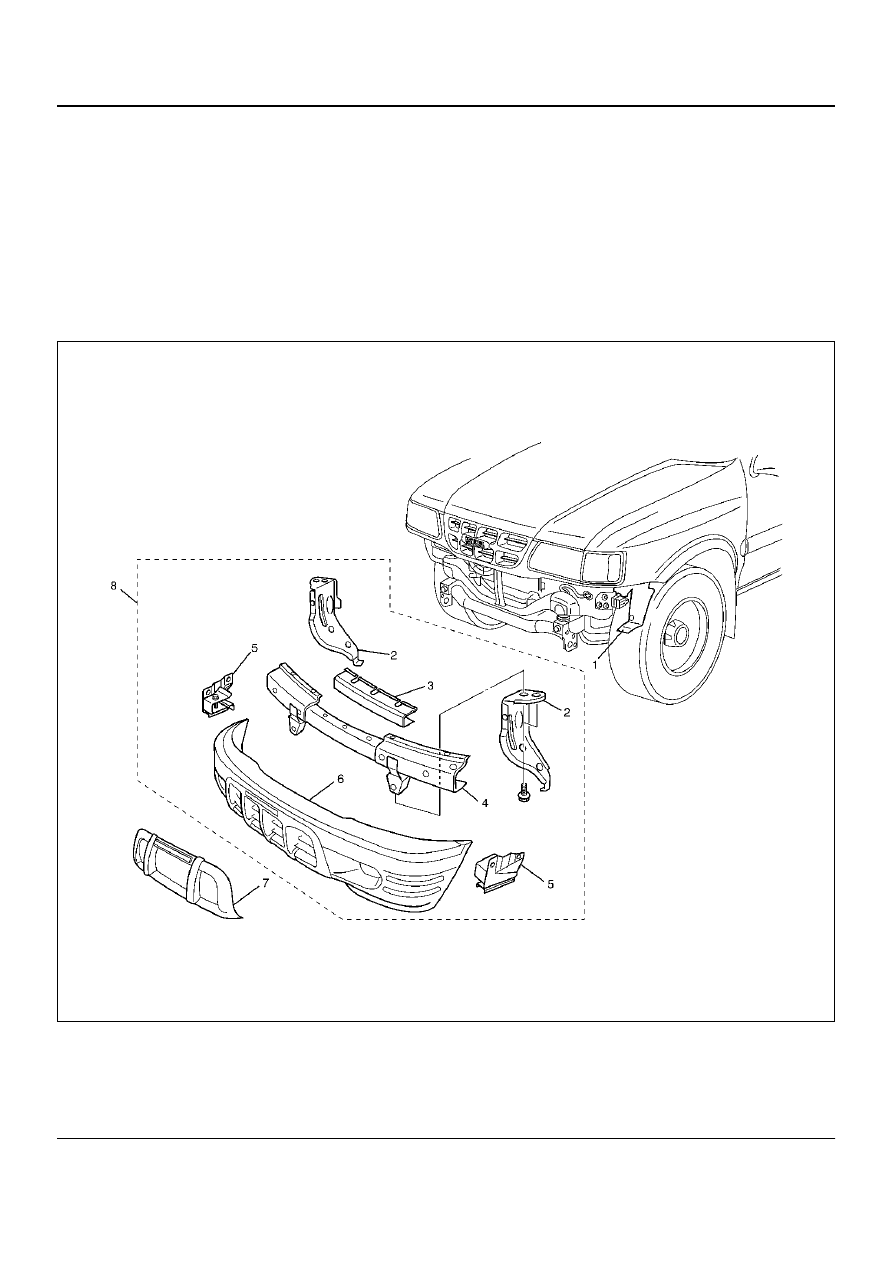

Front Bumper

Parts Location

601RY00008

EndOFCallout

Legend

(1) Inner Liner
(2) Backbar
(3) Support Assembly
(4) Front Bumper Reinforcement Assembly

(5) Bumper Support
(6) Front Bumper Fascia
(7) Front Bumper Extension (SWB only)
(8) Front Bumper Assembly
