8E–8

METER AND GAUGE

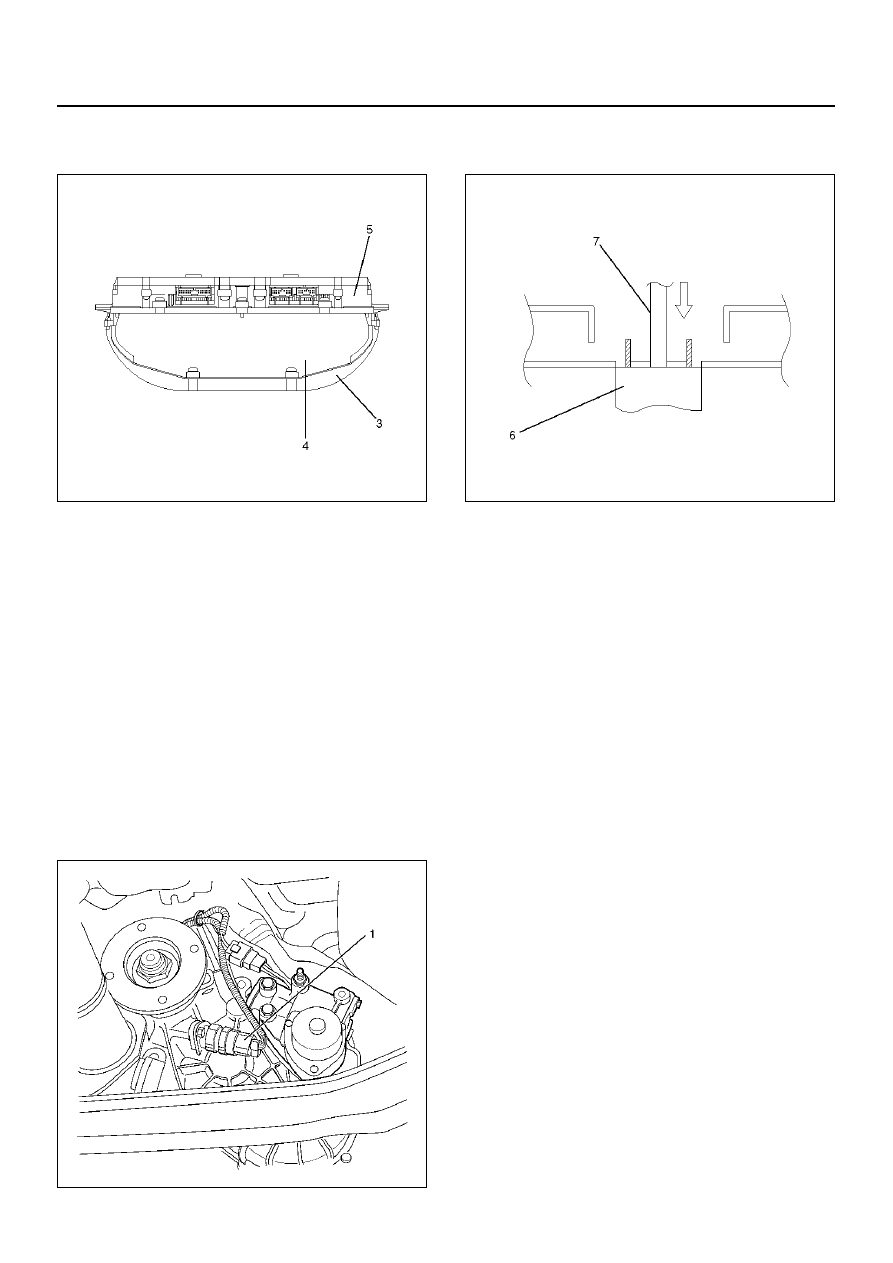

3. Remove the meter lense(3) from the meter visor(4).

4. Remove the meter visor from the meter case(5).

821RY00061

5. Remove the meter assembly.

• Push the metal cover(6) with the screw driver(7).

821RY00062

6. Remove the meter rear cover.

7. Remove the meter circuit board.

8. Remove the A/T shift indicator bulb.

Installation

To install, follow the removal steps in the reverse order.

Vehicle Speed Sensor

Removal

1. Disconnect the battery ground cable.

2. Remove the vehicle speed sensor(1).

• Disconnect the connector.

• Rotate the sensor counterclockwise.

220RX003

Installation

To install, follow the removal steps in the reverse order,
noting the following point.

1. Tighten the vehicle speed sensor to the specified

torque.

Torque: 27 N·m (20 lb ft)

METER AND GAUGE

8E–9

Fuel Tank Unit

For removal and instrallation procedures, refer to Fuel
Tank in Engine section.

8E–10

METER AND GAUGE

Main Data and Specifications

Torque Specifications

Application

N·m

Lb Ft

Lb In

Vehicle Speed Sensor Fixing

27

20

—

BODY STRUCTURE

8F–1

RODEO

BODY AND ACCESSORIES

CONTENTS

BODY STRUCTURE

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8F–2

Frame  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–2

General Description  . . . . . . . . . . . . . . . . . .

8F–2

Frame Dimensions (LWB)  . . . . . . . . . . . . .

8F–3

Frame Dimensions (SWB)  . . . . . . . . . . . . .

8F–4

General Description (Bumper)  . . . . . . . . . .

8F–5

Front Bumper. . . . . . . . . . . . . . . . . . . . . . . . .

8F–5

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–5

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–6

Front Bumper Slider Bracket . . . . . . . . . . . . .

8F–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–7

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–7

Rear Bumper . . . . . . . . . . . . . . . . . . . . . . . . .

8F–8

Parts Location (Spare tire mounted tailgate
model). . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–9

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–9

Parts Location (Spare tire mounted under
floor model). . . . . . . . . . . . . . . . . . . . . . . . .

8F–11

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–12

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–12

Rear Bumper Slider . . . . . . . . . . . . . . . . . . . .

8F–13

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–13

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–13

General Description (Sheet Metal) . . . . . . .

8F–14

Engine Hood  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–14

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–14

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–15

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–15

Engine Hood Lock . . . . . . . . . . . . . . . . . . . . .

8F–17

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–17

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–17

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–18

Radiator Grille . . . . . . . . . . . . . . . . . . . . . . . .

8F–19

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–19

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–19

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–20

Front Fender Panel . . . . . . . . . . . . . . . . . . . .

8F–21

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–21

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–21

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–22

Body Mounting. . . . . . . . . . . . . . . . . . . . . . . .

8F–24

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–24

Tightening Torque  . . . . . . . . . . . . . . . . . . .

8F–24

Body Dimension. . . . . . . . . . . . . . . . . . . . . . .

8F–25

Front Section  . . . . . . . . . . . . . . . . . . . . . . .

8F–25

Room Section (SWB) . . . . . . . . . . . . . . . . .

8F–28

Room Section (LWB)  . . . . . . . . . . . . . . . . .

8F–30

Rear Section (SWB) . . . . . . . . . . . . . . . . . .

8F–32

Rear Section (LWB) . . . . . . . . . . . . . . . . . .

8F–34

Side Body Section (Front side) . . . . . . . . . .

8F–36

Side Body Section (Rear side) . . . . . . . . . .

8F–38

General Description (Body)  . . . . . . . . . . . .

8F–40

Instrument Panel Assembly . . . . . . . . . . . . . .

8F–40

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–40

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–41

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–42

Front Door Assembly . . . . . . . . . . . . . . . . . . .

8F–43

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–43

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–43

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–44

Rear Door Assembly . . . . . . . . . . . . . . . . . . .

8F–45

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–45

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–45

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–46

Front Window Regulator, Glass and Glass

Run . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–47

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–47

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–48

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–50

Rear Window Regulator, Glass and Glass

Run . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–51

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–51

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–52

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–54

Tailgate (LWB). . . . . . . . . . . . . . . . . . . . . . . .

8F–55

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–55

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–56

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–57

Tailgate (SWB)  . . . . . . . . . . . . . . . . . . . . . . .

8F–58

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–58

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–59

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–59

Rear Hatchgate (LWB)  . . . . . . . . . . . . . . . . .

8F–60

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–60

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–61

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–61

Adjustment  . . . . . . . . . . . . . . . . . . . . . . . . .

8F–63

Tailgate Glass (Resin Top)  . . . . . . . . . . . . . .

8F–64

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–64

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–65

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–65

Spare Tire Carrier  . . . . . . . . . . . . . . . . . . . . .

8F–66

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8F–66

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8F–66

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8F–66

Spare Tire Hanger . . . . . . . . . . . . . . . . . . . . .

8F–67
