TRANSFER CASE

4D–33

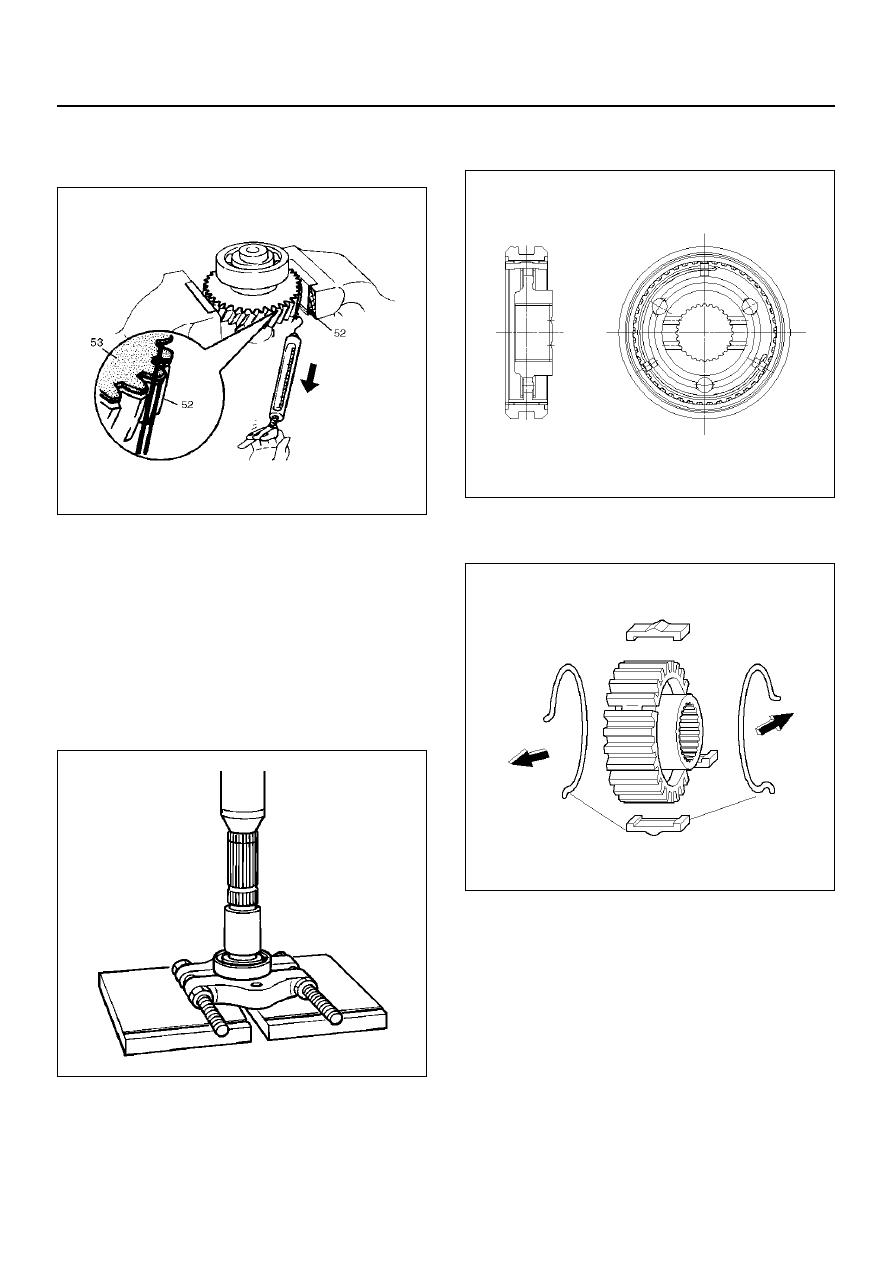

3. Measure the sub–gear preload.

Preload : 59–98 N (13–22 lb)

226RW156

9. Install ball bearing (35), using a bench press.

10. Install snap ring (34).

11. Install the counter gear assembly (33) to the transfer

case (42).

12. Use a pair of snap ring pliers to install the snap ring

(32) to the transfer case (42).

NOTE:  The snap ring must be fully inserted into the
transfer case snap ring groove.

13. Use a bench press to install the ball bearing (30) to

the front output shaft (31).

262RS012

14. Assemble the 2WD–4WD clutch hub and sleeve

assembly (28).

226RW140

15. Engage the springs in the same insert with the open

ends away from each other.

226RW141

4D–34

TRANSFER CASE

16. Install a new stopper plate (29) and the clutch hub

and sleeve assembly (28) to the front output shaft
(31).

226RW157

EndOFCallout

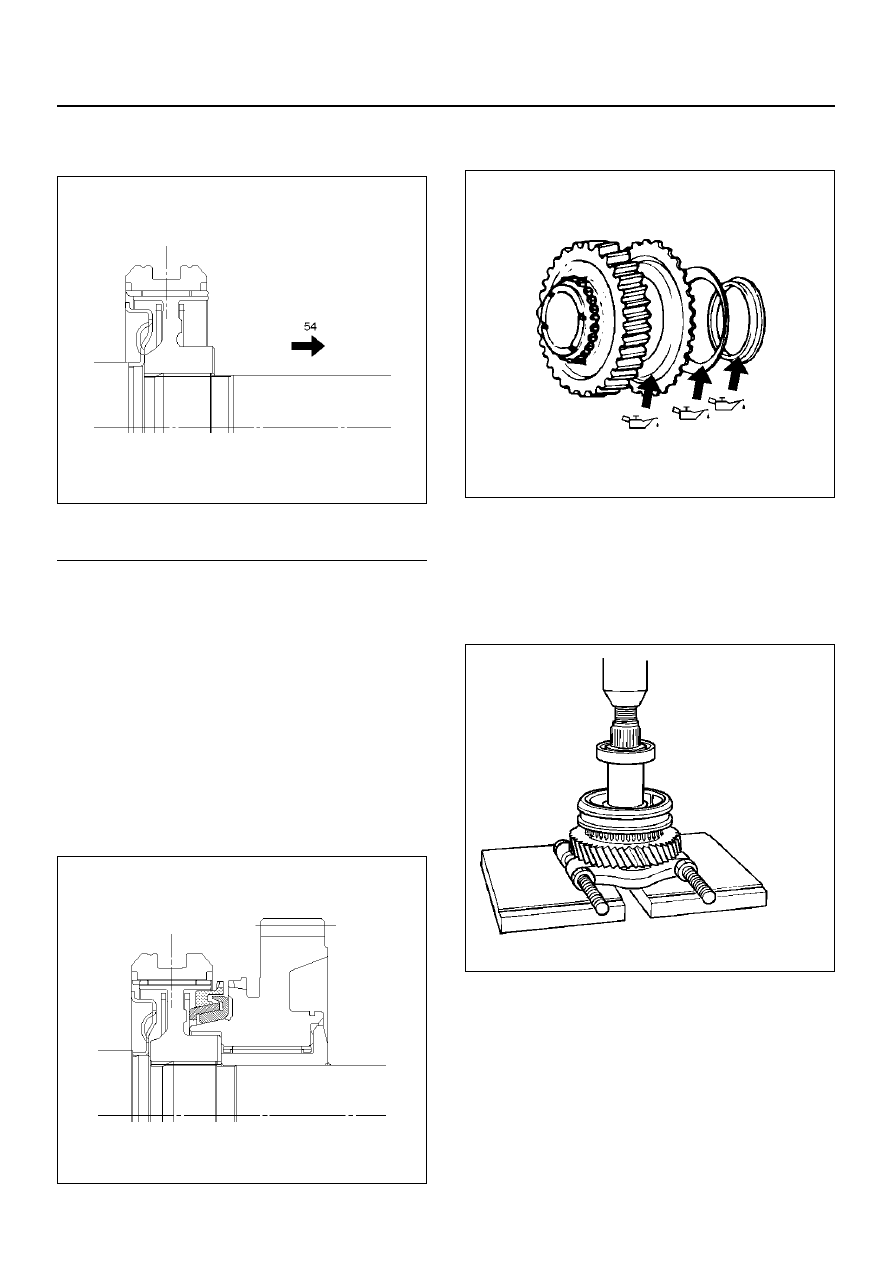

17. The clutch hub face (with the heavy boss) must be

facing the front output gear side.

18. Use a bench press to slowly force the clutch hub

and sleeve assembly (28) together with the stopper
plate (29) into place.

19. Align the inserts with the block ring insert grooves.

Install the block ring (27) to the clutch sleeve and
hub assembly (28).

20. Install the outside ring (26), inside ring (25) and

needle bearing (24) to the front output gear (23) and
bearing collar (18).

NOTE:  Coat all parts with transmission oil before
installing them.

226RW139

21. Apply engine oil to the thrust surfaces of the sub–

gear, the belleville spring, and the spacer.

262RW014

22. Install sub–gear (anti–lash plate) (22), belleville

spring (21) and spacer (20). (M/T)

23. Install sub–gear snap ring (19). (M/T)

24. Use a bench press to install the needle bearing

collar together with the front output gear assembly,
aligning inside ring claw with block ring groove.

262RS014

Legend

(54) Front Output Gear

TRANSFER CASE

4D–35

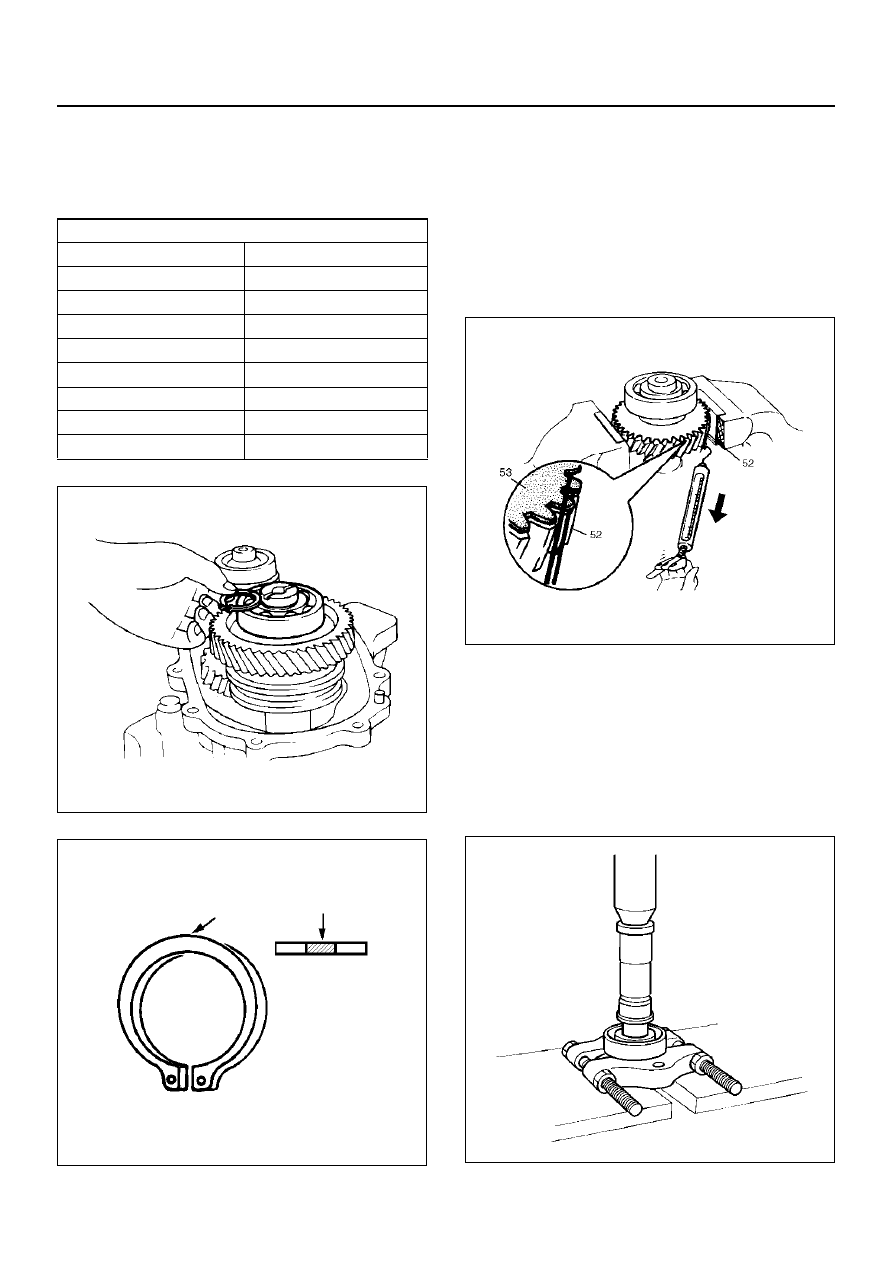

25. Install ball bearing (17), using a bench press.

26. Select a snap ring (16) that will allow the minimum

axial play.

Clearance : 0–0.1 mm (0–0.004 in)

262RS015

226RS021

27. Use a pair of snap ring pliers to install the snap ring

(16) to the output shaft (31).

Sub-gear (anti-lash plate) preload

1. Hook a length of piano wire (52) over one of the

sub–gear (53) teeth.

2. Attach the other end of the piano wire to (52) a

spring balancer.

3. Measure the sub–gear preload.

Preload: 59–98 N (13–22 lb)

226RW156

28. Install front output gear assembly (15) to transfer

case (42).

29. Use a pair of snap ring pliers to install the snap ring

(14) to the transfer case (42).

NOTE:  The snap ring must be fully inserted into the
transfer case snap ring groove.

30. Use a bench press to install the ball bearing (12) to

the input shaft (13). (A/T)

265RS003

Snap ring availability:

Snap ring thickness

Color coding

1.55 mm (0.061 in)

White

1.60 mm (0.063 in)

Yellow

1.65 mm (0.065 in)

Blue

1.70 mm (0.067 in)

Pink

1.75 mm (0.069 in)

Green

1.80 mm (0.071 in)

Brown

1.85 mm (0.073 in)

Red

1.90 mm (0.075 in)

Orange

4D–36

TRANSFER CASE

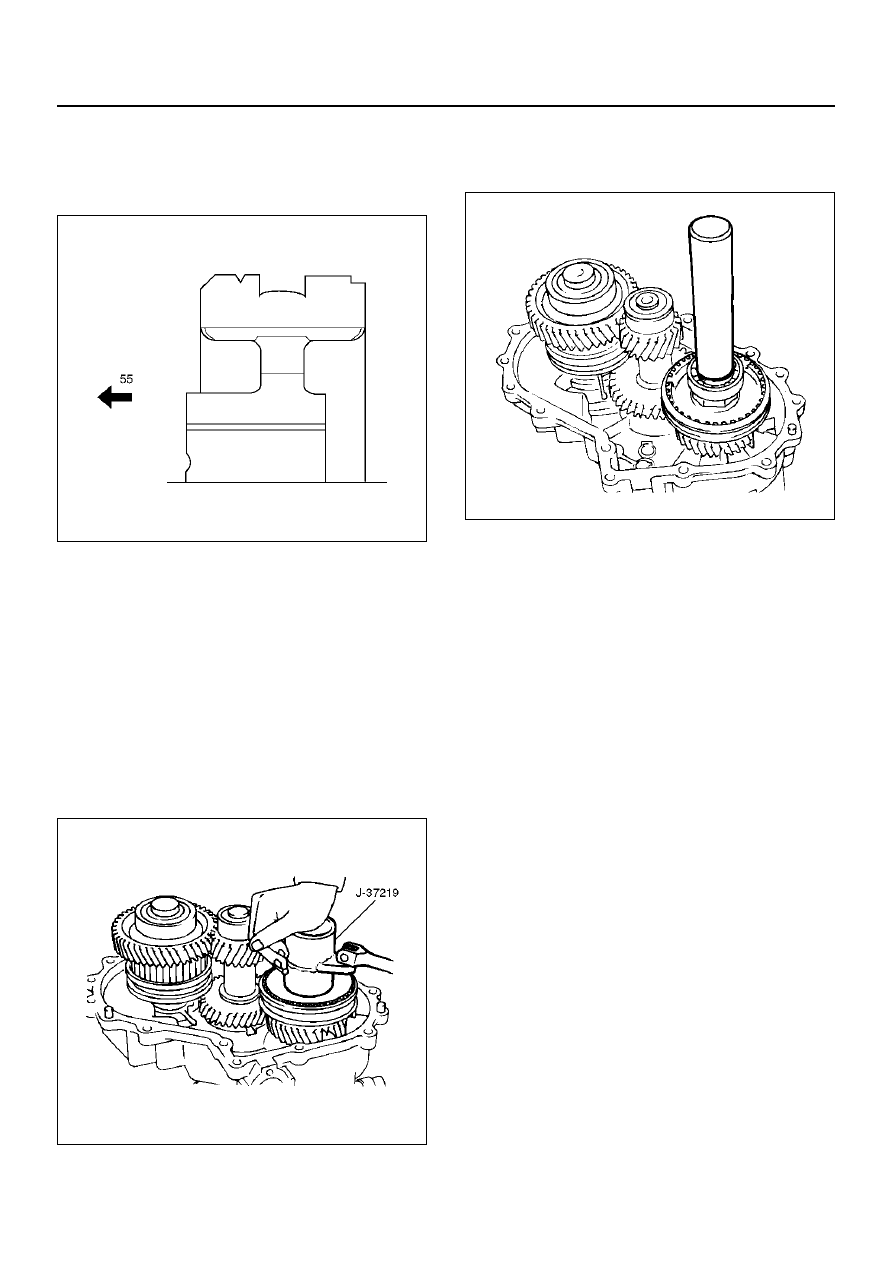

31. Install plate (11), ball (10) and bearing collar (9).

32. Install needle bearing (8) and input gear (7).

33. The clutch hub face (with the heavy boss) must be

facing the transfer input gear side (55).

226RW158

34. Install high–low clutch hub and sleeve (6), using a

bench press.

35. Install input shaft assembly (5) to transfer case (42).

(A/T)

36. Install the snap ring (4) to the transfer case (42). (A/

T)

NOTE:  The snap ring must be fully inserted into the
transfer case snap ring groove.

37. Install the front companion flange temporarily and

use the flange holder J–8614–11  and lock nut
wrench J–37219 to install the lock nut (3).

Torque: 137 N·m (101 lb ft)

226RW137

38. Use the punch to stake the lock nut (3) at one spot.

39. Use a suitable drift and hammer to install the ball

bearing (2).

226RS079

40. Install bearing snap ring (1).
