TRANSFER CASE

4D–17

2. Remove the rear output shaft assembly (1) from the

transfer rear cover (with oil seal) (9).

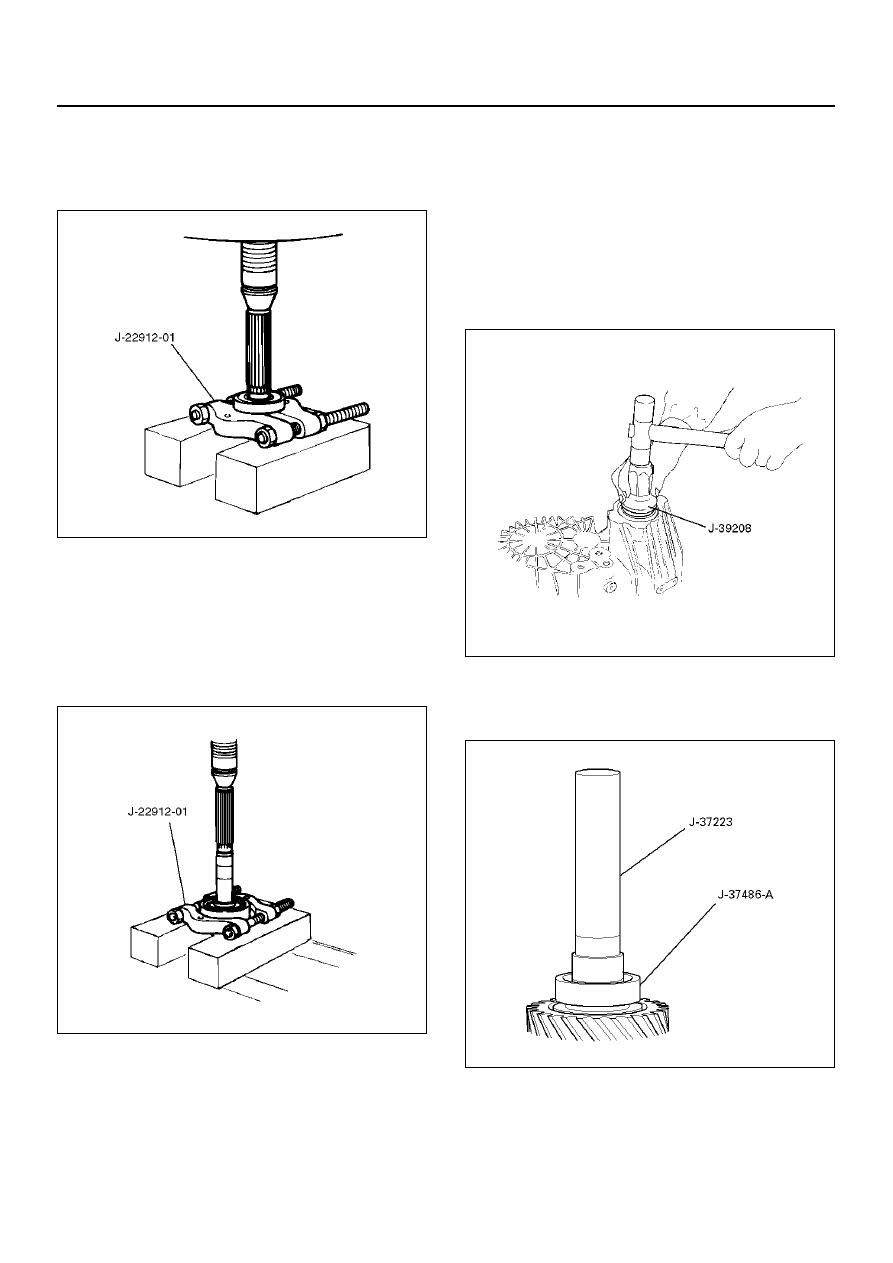

3. Remove ball bearing (8), using a bench press and

the bearing remover J–22912–01.

226RS061

4. Remove speedometer drive gear (7).

5. Remove ball (6).

6. Remove bearing snap ring (5), using a pair of snap

ring pliers.

7. Remove rear output shaft (2) from the ball bearing

(4), using a bench press and the bearing remover
J–22912–01.

226RS062

Inspection and Repair

Refer to

Transfer Case Assembly in this section for

inspection and repair.

Reassembly

Transfer rear cover (with oil seal) (9). Oil seal
replacement.

• Remove the oil seal from the transfer rear cover.

• Apply engine oil to the oil seal outer surfaces.

• Fill in recommended grease (BESCO L2) or

equivalent in the oil seal lip.

• Use the oil seal installer J–39208 to install the rear oil

seal to the transfer rear cover.

220RS019

1. Install ball bearing (4) to the rear output shaft (2),

using the ball bearing installer J–37223 and the
adapter J–37486–A.

262RW021

2. Install bearing snap ring (5), using a pair of snap

ring pliers.

3. Install ball (6).

4D–18

TRANSFER CASE

4. Install speedometer drive gear (7).

226RS064

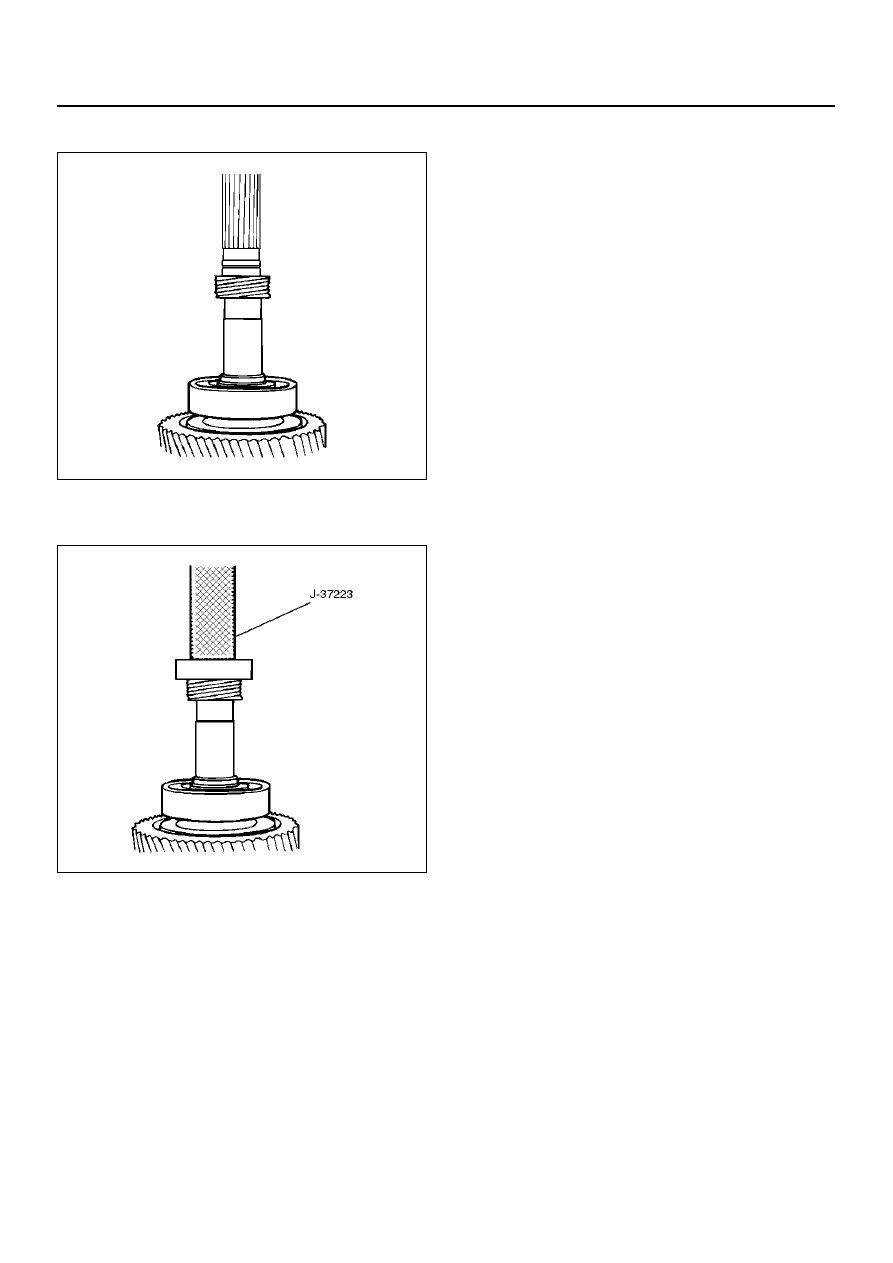

5. Use the ball bearing installer J–37223 to install the

ball bearing (8).

226RS065

6. Install the rear output shaft assembly (1) to the

transfer rear cover (9).

7. Install bearing snap ring (3).

NOTE:  The snap ring must be fully inserted into the
transfer rear cover snap ring groove.

TRANSFER CASE

4D–19

Detent, Shift Arm, and Interlock Pin (Transfer Case Assembly)

Disassembled View

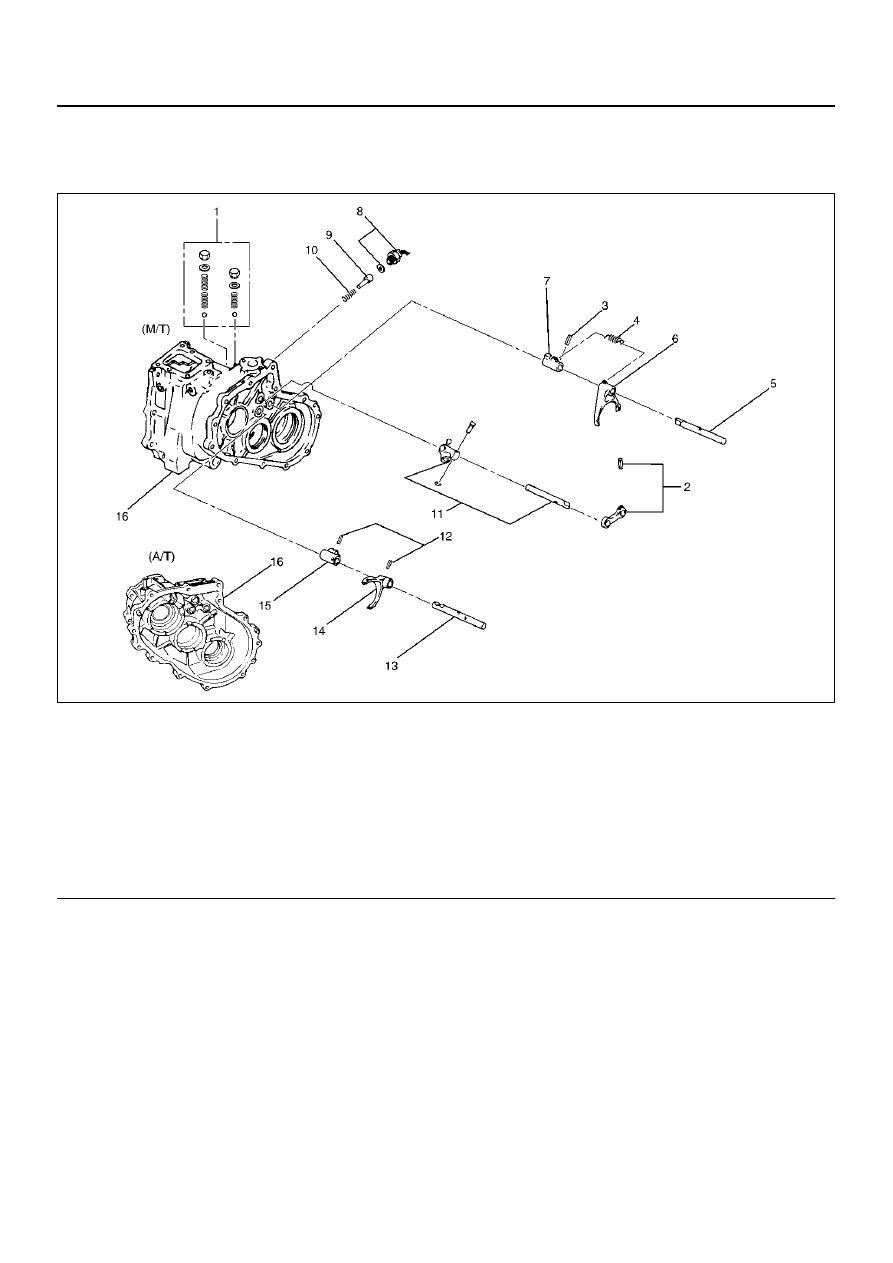

262R100001

EndOFCallout

Legend

(1) Detent Ball, Spring, Gasket and Plug
(2) Spring Pin and Bridge
(3) Spring Pin
(4) Spring
(5) 2WD–4WD Shift Rod
(6) Shift Arm
(7) Shift Block
(8) 4WD Indicator Switch

(9) Interlock Pin

(10) Spring

(11) Select Rod Assembly

(12) Spring Pin
(13) High–Low Shift Rod
(14) Shift Arm
(15) Shift Block
(16) Transfer Case

4D–20

TRANSFER CASE

Disassembly

1. Remove detent ball, spring, gasket and plug (1).

2. Use a spring pin remover to remove the spring pin

(2) from the bridge (6).

262RW011

3. Remove spring (4).

4. Engage the 2WD–4WD sleeve with front output

gear. Remove the spring pin (3) from the block (7).
Remove the shift rod (5).

262RW022

5. Remove shift arm (6).

6. Remove shift block (7).

7. Remove 4WD indicator switch (8).

8. Use a magnetic tool to remove the interlock pin (9)

and spring (10) from the transfer case (16).

262RS005

9. Remove select rod assembly (11).

10. Use a spring pin remover to remove the shift arm

spring pin (12) from  the shift arm (14) and shift
block (15). Remove the high–low shift rod (13) from
transfer case (16).

262RS006

11. Remove shift arm (14).

12. Remove shift block (15) from transfer case (16).
