6D-24  ENGINE ELECTRICAL (4JK1/4JJ1)

Reassembly











RTW46DLF000601

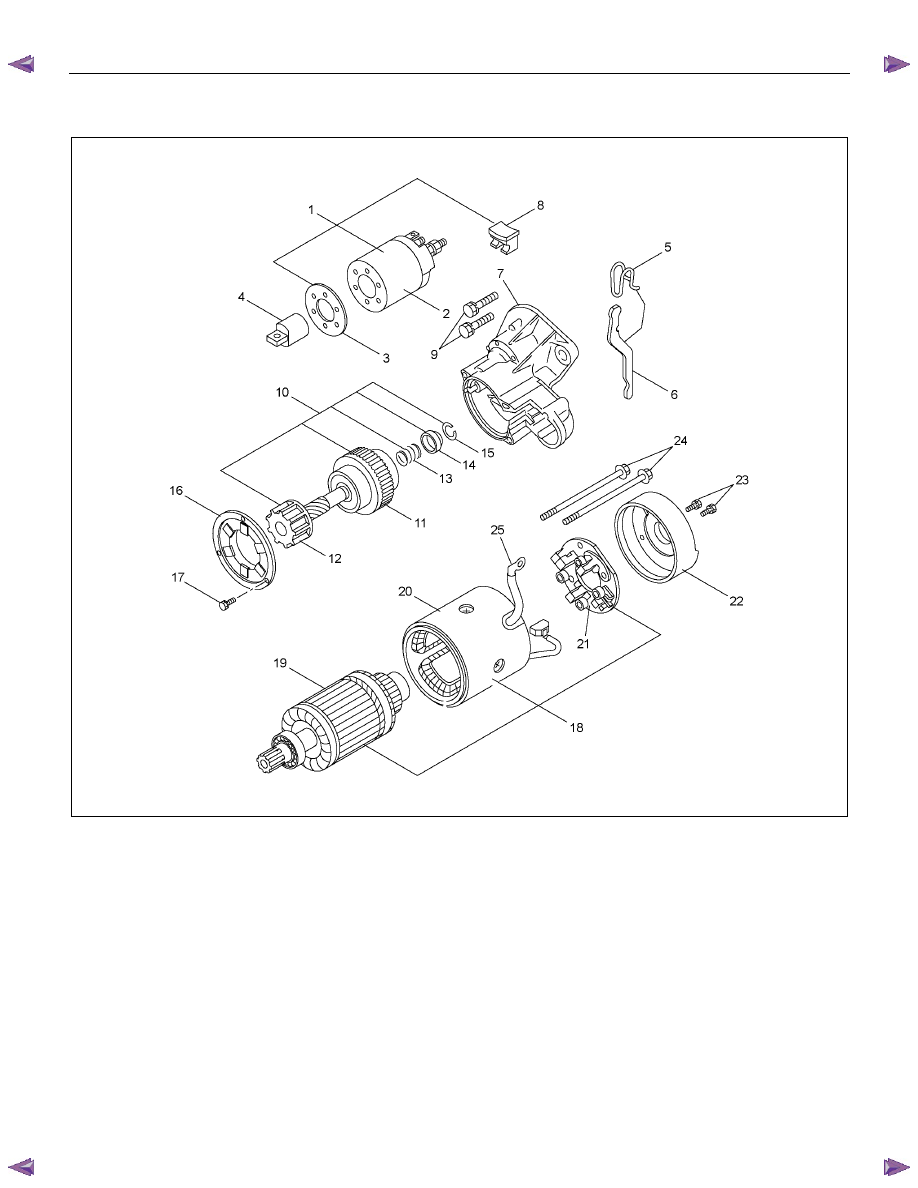

Reassembly Steps

  1.  Magnetic Switch Assembly

 2. Magnetic

Switch

 3. Dust

Cover

 4. Plunger

 5. Torsion

Spring

 6. Shift

Lever

 7. Gear

Case

 8. Dust

Cover

 9. Bolt

 10.  Pinion Assembly

 11.  Clutch

 12.  Pinion Shaft

 13.  Return Spring





14. Pinion Stopper

  15.  Pinion Stopper Clip

 16.  Bearing Retainer

 17.  Bolt

 18.  Motor Assembly



19. Armature

 20.  Yoke

 21.  Brush Holder

 22.  Rear Cover

 23.  Screw

 24.  Through Bolt

 25.  Lead Wire

ENGINE ELECTRICAL (4JK1/4JJ1)  6D-25



Important Operations

1.  Magnetic Switch Assembly

1)  Attach the torsion spring to the hole in the

magnetic switch as illustrated.

2)  Insert the shift lever into the plunger hole of the

magnetic switch.









RTW46DSH005601

2. Gear Case

3. Dust Cover

1) Install the magnetic switch assembly in the

gear case.

2)  Install the dust cover.

  Dust Cover Bolt Torque

N

⋅m (kg⋅m/lb in)

8 (0.8 / 69)




















RTW46DSH005701



4. Pinion Assembly



Apply a coat of grease to the reduction gear and

install the pinion assembly to the armature shaft.





065RY00041

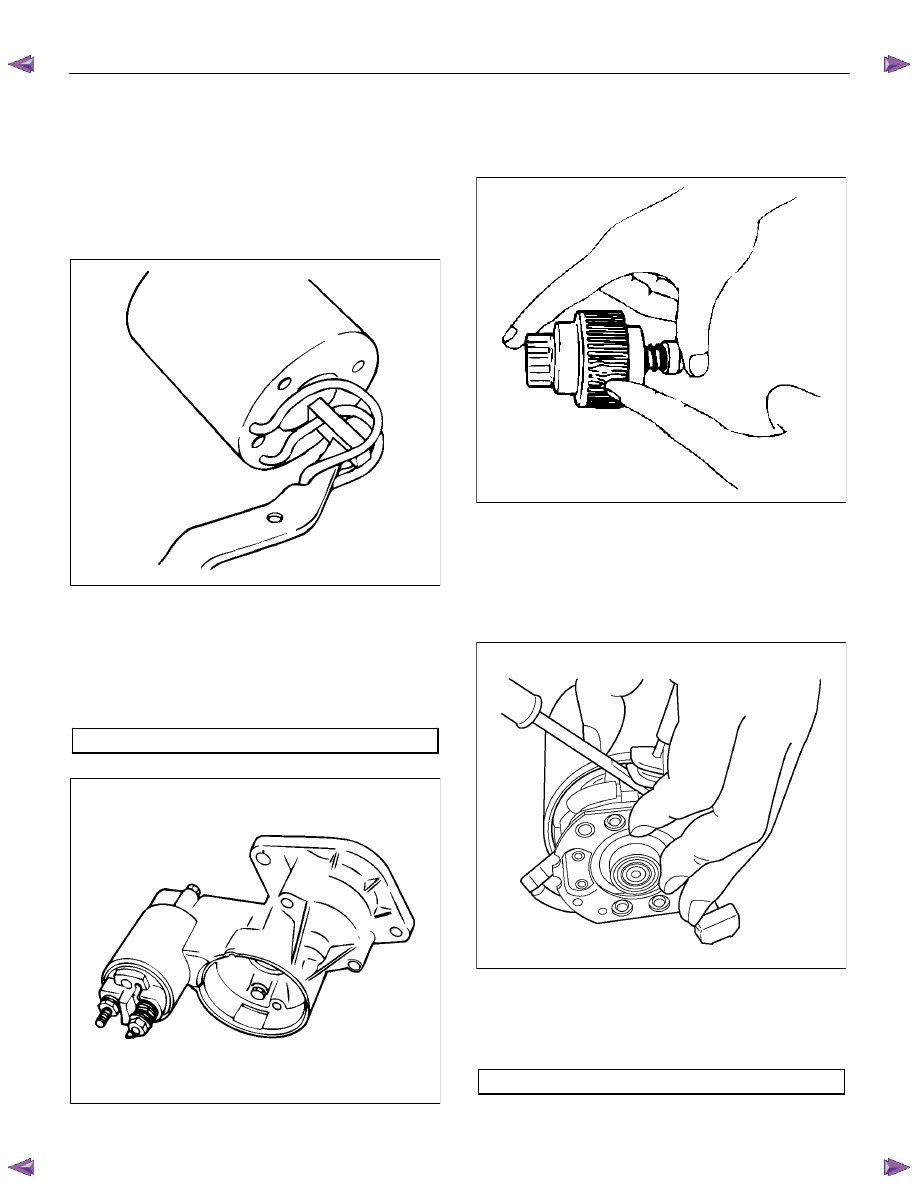

5. Brush Holders

1) Install the brushes into the brush holder with

raising the spring end of the brush spring.



Take care not to damage the commutator face.

2) Install the brush holder with aligning the

peripheries of the yoke and the brush holder.









RTW46DSH004501

6. Through Bolt

  Install the through bolts in the rear cover and

tighten them to the specified torque.

  Through Bolt Torque

N

⋅m (kg⋅m/lb in)

8.1 (0.83 / 69.7)



6D-26  ENGINE ELECTRICAL (4JK1/4JJ1)













065RY00044

7. Lead Wire



Connect the lead wire in the magnetic switch and

tighten the terminal nut to the specified torque.

  Lead Wire Terminal Nut Torque

N

⋅m (kg⋅m/lb in)

8.6 (0.88 / 74.9)










RTW46DSH002601





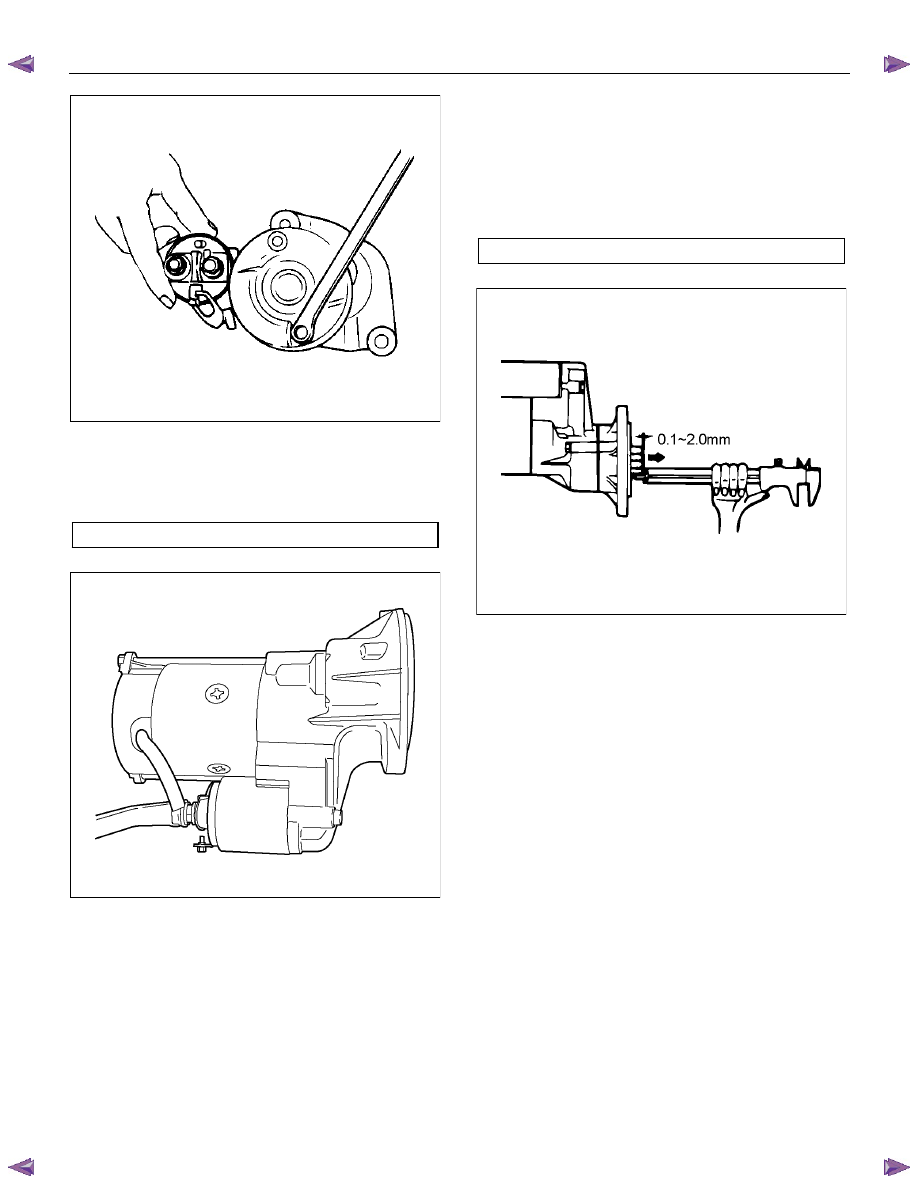

Inspection After Assembly

Use a vernier caliper to measure the pinion shaft thrust
play.

The pinion shaft thrust play is equal to the pinion shaft
end and pinion stopper clearance.

  Pinion Shaft Thrust Play

mm (in)

0.1 – 2.0 (0.004 – 0.078)


















RTW46DSH005801



ENGINE ELECTRICAL (4JK1/4JJ1)  6D-27

Magnetic Switch

The following tests must be performed with the starter
motor fully assembled.

The yoke lead wire must be disconnected from the “M”
terminal.

To prevent coil burning, complete each test as quickly
as possible (within three to five seconds).


Temporarily connect the solenoid switch between the
clutch and the housing and run the following test.
Complete each test within three to five seconds.



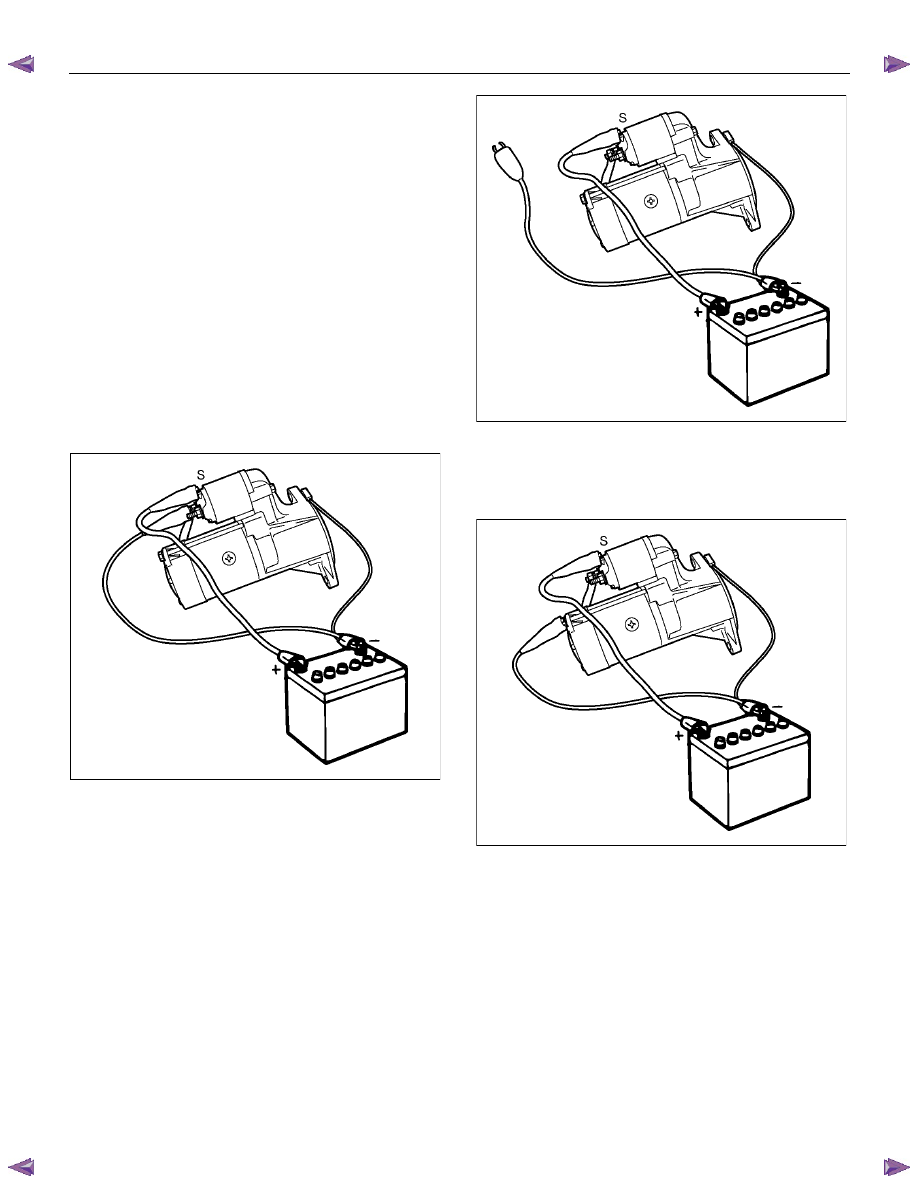

1. Pull-in Test

  Connect the battery negative terminal with the

solenoid switch body and the M terminal. When

current is applied to the S terminal from the battery

positive terminal, the pinion should flutter.





RTW46DSH004601

2.  Hold-in Maintenance Test



Disconnect the lead at the M terminal. The pinion

should continue to flutter.









RTW46DSH005901

3. Return Test

  Disconnect the battery positive lead at the S

terminal.



The pinion should return to its home position.





RTW46DSH004701
