6D-28  ENGINE ELECTRICAL (4JK1/4JJ1)

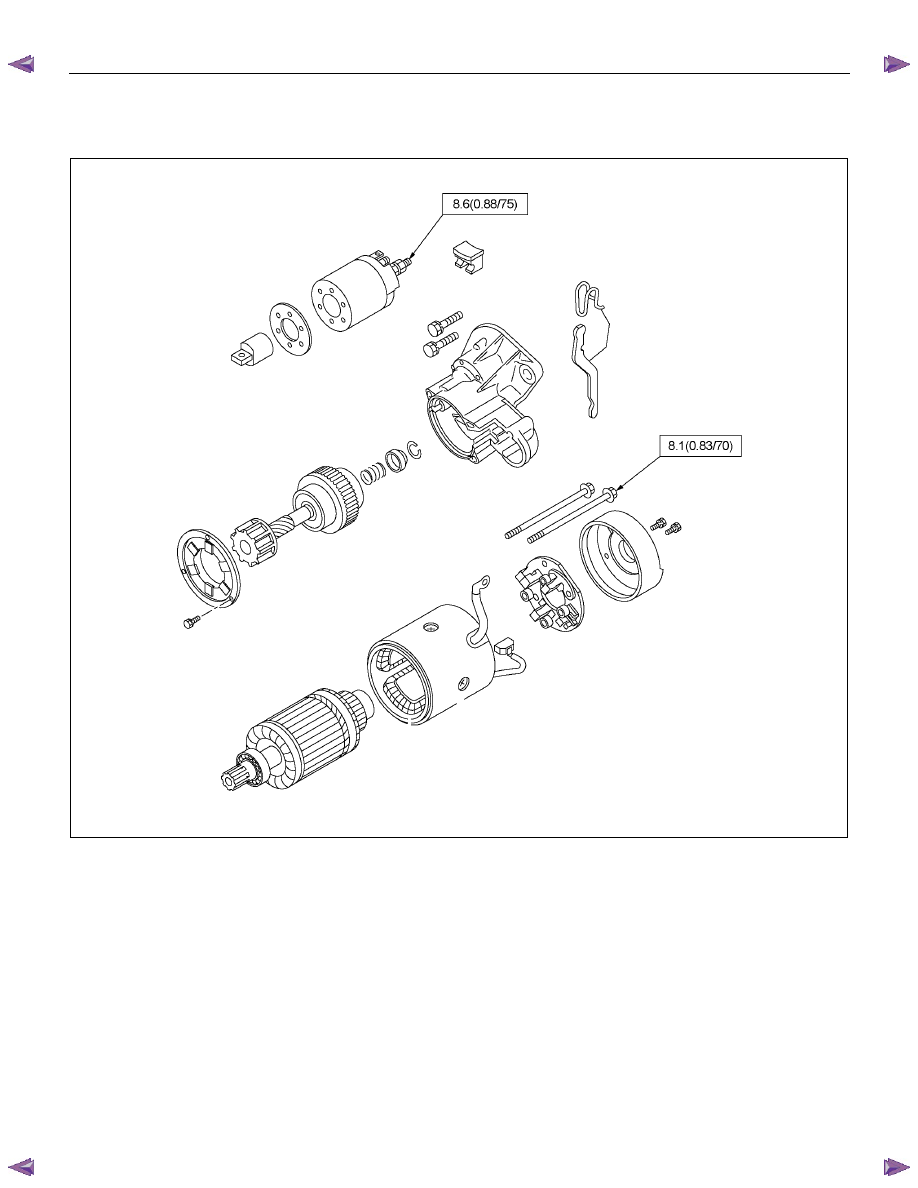

Torque Specifications

N

⋅⋅⋅⋅m (kg⋅⋅⋅⋅m/lb in)










RTW76DLF000101



ENGINE ELECTRICAL (4JK1/4JJ1)  6D-29

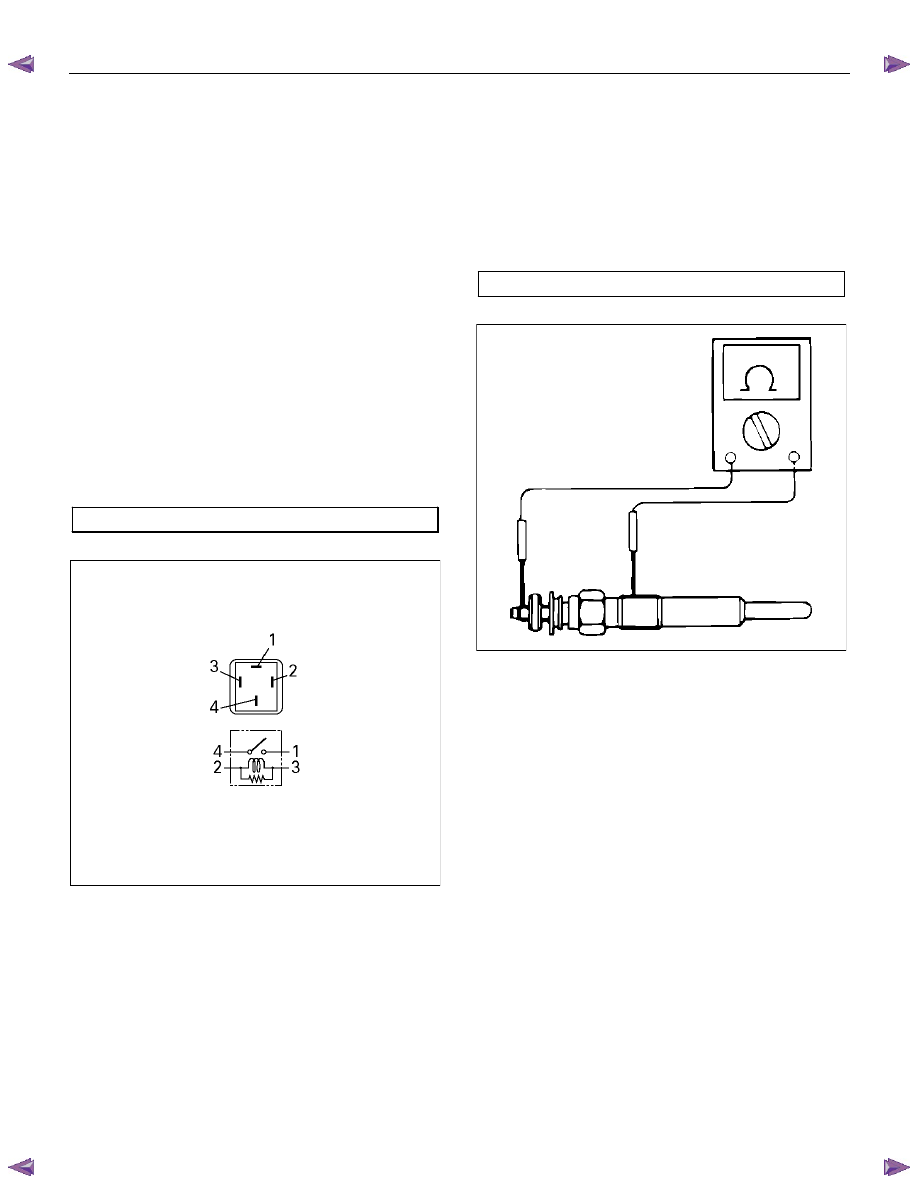

Pre-Heating System

Inspection and Repair

Make the necessary adjustments, repairs, and part
replacement if excessive wear of damage is discovered
during inspection.

Visual Check

Check the main fuses and glow indicator for damage.

Replace the part(s) if required.

Glow Relay

The glow relay is located in the relay box the engine
compartment.

Use an ohmmeter to measure the resistance between
terminals No.2 and No.3.

If the measured value is outside the specified range, the
glow relay must be replaced.

  Glow Relay Resistance

Ohms

94 - 114



















825R300046





Glow Plug

Use a circuit tester to test the glow plugs for continuity.

  Glow Plug Resistance (Reference)

Ohms

Approximately 0.9







LNW21KSH001401





ENGINE CONTROL SYSTEM (4JK1/4JJ1)   6E-1

SECTION 6E

ENGINE CONTROL SYSTEM

(4JK1/4JJ1)

TABLE OF CONTENTS

Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-3

Temperature vs Resistance . . . . . . . . . . . . . . . . 6E-3
Altitude vs Barometric Pressure. . . . . . . . . . . . . 6E-3
Diagnostic Trouble Code (DTC) Type

Definitions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-4

Diagnostic Trouble Code (DTC) List  . . . . . . . . . 6E-4

Schematic and Rounting Diagrams. . . . . . . . . . . . 6E-9

Fuel System Routing Diagram . . . . . . . . . . . . . . 6E-9
Vacuum Hose Routing Diagram . . . . . . . . . . . . . 6E-9
Engine Controls Schematics  . . . . . . . . . . . . . . 6E-10

Component Locator. . . . . . . . . . . . . . . . . . . . . . . 6E-27

Engine Controls Component Views . . . . . . . . . 6E-27
Engine Control Module (ECM) Connector

End Views . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-30

Engine Control Connector End Views  . . . . . . . 6E-33

Diagnostic Information and Procedures  . . . . . . . 6E-42

Engine Control System Check Sheet. . . . . . . . 6E-42
Diagnostic Starting Point - Engine Controls . . . 6E-43
Diagnostic System Check - Engine Controls . . 6E-44
Scan Tool Data List  . . . . . . . . . . . . . . . . . . . . . 6E-46
Scan Tool Data Definitions . . . . . . . . . . . . . . . . 6E-49
Scan Tool Output Controls . . . . . . . . . . . . . . . . 6E-54
Scan Tool Does Not Power Up. . . . . . . . . . . . . 6E-55
Scan Tool Does Not Communicate with

CAN Device. . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-56

Lost Communication with The Engine

Control Module (ECM)  . . . . . . . . . . . . . . . . . . 6E-59

Engine Cranks but Does Not Run  . . . . . . . . . . 6E-62
DTC P0016 (Flash Code 16) . . . . . . . . . . . . . . 6E-68
DTC P0045 (Flash Code 33) . . . . . . . . . . . . . . 6E-70
DTC P0087 (Flash Code 225) . . . . . . . . . . . . . 6E-72
DTC P0088 (Flash Code 118)  . . . . . . . . . . . . . 6E-77
DTC P0089 (Flash Code 151) . . . . . . . . . . . . . 6E-82
DTC P0091 or P0092 (Flash Code 247)  . . . . . 6E-85
DTC P0093 (Flash Code 227) . . . . . . . . . . . . . 6E-88
DTC P0101 (Flash Code 92) . . . . . . . . . . . . . . 6E-93
DTC P0102 or P0103 (Flash Code 91)  . . . . . . 6E-96
DTC P0107 or P0108 (Flash Code 32)  . . . . . 6E-100
DTC P0112 or P0113 (Flash Code 22)  . . . . . 6E-104
DTC P0116 (Flash Code 23)  . . . . . . . . . . . . . 6E-108
DTC P0117 or P0118 (Flash Code 23)  . . . . . 6E-110
DTC P0122 or P0123 (Flash Code 43)  . . . . . 6E-114
DTC P0182 or P0183 (Flash Code 211)  . . . . 6E-118
DTC P0192 or P0193 (Flash Code 245)  . . . . 6E-122
DTC P0201, P0202, P0203 or P0204

(Flash Code 271, 272, 273 or 274) . . . . . . . . 6E-126

DTC P0217 (Flash Code 542) . . . . . . . . . . . . 6E-133
DTC P0219 (Flash Code 543) . . . . . . . . . . . . 6E-135
DTC P0231 or P0232 (Flash Code 69)  . . . . . 6E-137
DTC P0234 (Flash Code 42) . . . . . . . . . . . . . 6E-140

DTC P0299 (Flash Code 65) . . . . . . . . . . . . . 6E-143
DTC P0335 (Flash Code 15) . . . . . . . . . . . . . 6E-146
DTC P0336 (Flash Code 15) . . . . . . . . . . . . . 6E-149
DTC P0340 (Flash Code 14) . . . . . . . . . . . . . 6E-151
DTC P0341 (Flash Code 14) . . . . . . . . . . . . . 6E-154
DTC P0380 (Flash Code 66) . . . . . . . . . . . . . 6E-156
DTC P0401 (Flash Code 93) . . . . . . . . . . . . . 6E-159
DTC P0403 (Flash Code 37) . . . . . . . . . . . . . 6E-161
DTC P0404 (Flash Code 45) . . . . . . . . . . . . . 6E-164
DTC P0405 or P0406 (Flash Code 44)  . . . . . 6E-166
DTC P0500 (Flash Code 25) . . . . . . . . . . . . . 6E-170
DTC P0501 (Flash Code 25) . . . . . . . . . . . . . 6E-174
DTC P0512 (Flash Code 417) . . . . . . . . . . . . 6E-176
DTC P0562 or P0563 (Flash Code 35)  . . . . . 6E-178
DTC P0565 (Flash Code 515) . . . . . . . . . . . . 6E-181
DTC P0566 (Flash Code 516) . . . . . . . . . . . . 6E-183
DTC P0567 (Flash Code 517) . . . . . . . . . . . . 6E-185
DTC P0568 (Flash Code 518) . . . . . . . . . . . . 6E-187
DTC P0571 (Flash Code 26) . . . . . . . . . . . . . 6E-189
DTC P0601 (Flash Code 53) . . . . . . . . . . . . . 6E-192
DTC P0602 (Flash Code 154) . . . . . . . . . . . . 6E-193
DTC P0604 or P0606

(Flash Code 153 or 51) . . . . . . . . . . . . . . . . . 6E-195

DTC P0615 (Flash Code 19) . . . . . . . . . . . . . 6E-196
DTC P0633 (Flash Code 176) . . . . . . . . . . . . 6E-198
DTC P0638 (Flash Code 61) . . . . . . . . . . . . . 6E-199
DTC P0642 or P0643 (Flash Code 55)  . . . . . 6E-201
DTC P0650 (Flash Code 77) . . . . . . . . . . . . . 6E-204
DTC P0652 or P0653 (Flash Code 56)  . . . . . 6E-207
DTC P0661 or P0662 (Flash Code 58)  . . . . . 6E-211
DTC P0698 or P0699 (Flash Code 57)  . . . . . 6E-215
DTC P0700 (Flash Code 185) . . . . . . . . . . . . 6E-219
DTC P1064 or P1065 (Flash Code 247)  . . . . 6E-220
DTC P1093 (Flash Code 227) . . . . . . . . . . . . 6E-224
DTC P1094 (Flash Code 226) . . . . . . . . . . . . 6E-229
DTC P1196, P1197 or P1198

(Flash Code 461)  . . . . . . . . . . . . . . . . . . . . . 6E-235

DTC P124B (Flash Code 157) . . . . . . . . . . . . 6E-237
DTC P1261 (Flash Code 34) . . . . . . . . . . . . . 6E-240
DTC P1262 (Flash Code 34) . . . . . . . . . . . . . 6E-242
DTC P1404 (Flash Code 45) . . . . . . . . . . . . . 6E-244
DTC P1411, P1412 or P1413

(Flash Code 445)  . . . . . . . . . . . . . . . . . . . . . 6E-246

DTC P156A or P156B (Flash Code 135) . . . . 6E-248
DTC P161B (Flash Code 179) . . . . . . . . . . . . 6E-251
DTC P1621 (Flash Code 54, 254) . . . . . . . . . 6E-253
DTC P1664 (Flash Code 76) . . . . . . . . . . . . . 6E-255
DTC P2100, P2101 or P2103

(Flash Code 446)  . . . . . . . . . . . . . . . . . . . . . 6E-258

DTC P2122 or P2123 (Flash Code 121)  . . . . 6E-261

6E-2   ENGINE CONTROL SYSTEM (4JK1/4JJ1)

DTC P2127 or P2128 (Flash Code 122)  . . . . 6E-265
DTC P2132 or P2133 (Flash Code 123)  . . . . 6E-269
DTC P2138, P2139 or P2140

(Flash Code 124, 125 or 126) . . . . . . . . . . . . 6E-274

DTC P2146, P2147 or P2148

(Flash Code 158)  . . . . . . . . . . . . . . . . . . . . . 6E-280

DTC P2149, P2150 or P2151

(Flash Code 159)  . . . . . . . . . . . . . . . . . . . . . 6E-284

DTC P2227 (Flash Code 71) . . . . . . . . . . . . . 6E-288
DTC P2228 or P2229 (Flash Code 71)  . . . . . 6E-291
DTC P2621 or P2622 (Flash Code 94)  . . . . . 6E-295
DTC U0001 or U0101

Flash Code 84 or 85)  . . . . . . . . . . . . . . . . . . 6E-298

DTC U0167 (Flash Code 177) . . . . . . . . . . . . 6E-299
EGR Control System Check. . . . . . . . . . . . . . 6E-300
Glow Control System Check  . . . . . . . . . . . . . 6E-304
In-Tank Fuel Pump System Check. . . . . . . . . 6E-309
Cruise Control System Check  . . . . . . . . . . . . 6E-312
Turbocharger Control System Check . . . . . . . 6E-318

Symptoms - Engine Controls  . . . . . . . . . . . . . . 6E-321

Symptoms - Engine Controls . . . . . . . . . . . . . 6E-321
Intermittent Conditions . . . . . . . . . . . . . . . . . . 6E-323
Hard Start . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-326
Rough, Unstable, or Incorrect Idle and

Stalling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-328

High Idle Speed . . . . . . . . . . . . . . . . . . . . . . . 6E-330
Cuts Out . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-331
Surges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-332
Lack of Power, Sluggishness or

Sponginess . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-334

Hesitation, Sag or Stumble. . . . . . . . . . . . . . . 6E-336
Abnormal Combustion Noise . . . . . . . . . . . . . 6E-338
Poor Fuel Economy . . . . . . . . . . . . . . . . . . . . 6E-339
Excessive Smoke (Black Smoke)  . . . . . . . . . 6E-341
Excessive Smoke (White Smoke)  . . . . . . . . . 6E-343

Repair Instructions  . . . . . . . . . . . . . . . . . . . . . . 6E-345

Engine Control Module (ECM)

Replacement . . . . . . . . . . . . . . . . . . . . . . . . . 6E-345

Service Programming System (SPS)

Description  . . . . . . . . . . . . . . . . . . . . . . . . . . 6E-347

Service Programming System (SPS)

(Remote Procedure) . . . . . . . . . . . . . . . . . . . 6E-348

Service Programming System (SPS)

(Pass-Thru Procedure) . . . . . . . . . . . . . . . . . 6E-349

Description and Operation  . . . . . . . . . . . . . . . . 6E-351

Engine Control Module (ECM) Description  . . 6E-351
Engine Control Component Description. . . . . 6E-353
Fuel System Description  . . . . . . . . . . . . . . . . 6E-357
Fuel System Component Description. . . . . . . 6E-358
Fuel Injection System Description . . . . . . . . . 6E-362
Exhaust Gas Recirculation (EGR)

System Description . . . . . . . . . . . . . . . . . . . . 6E-363

Turbocharger Description. . . . . . . . . . . . . . . . 6E-364

Special Tools and Equipment  . . . . . . . . . . . . . . 6E-366

Special Tools and Equipment . . . . . . . . . . . . . 6E-366
