6D-16  ENGINE ELECTRICAL (4JK1/4JJ1)

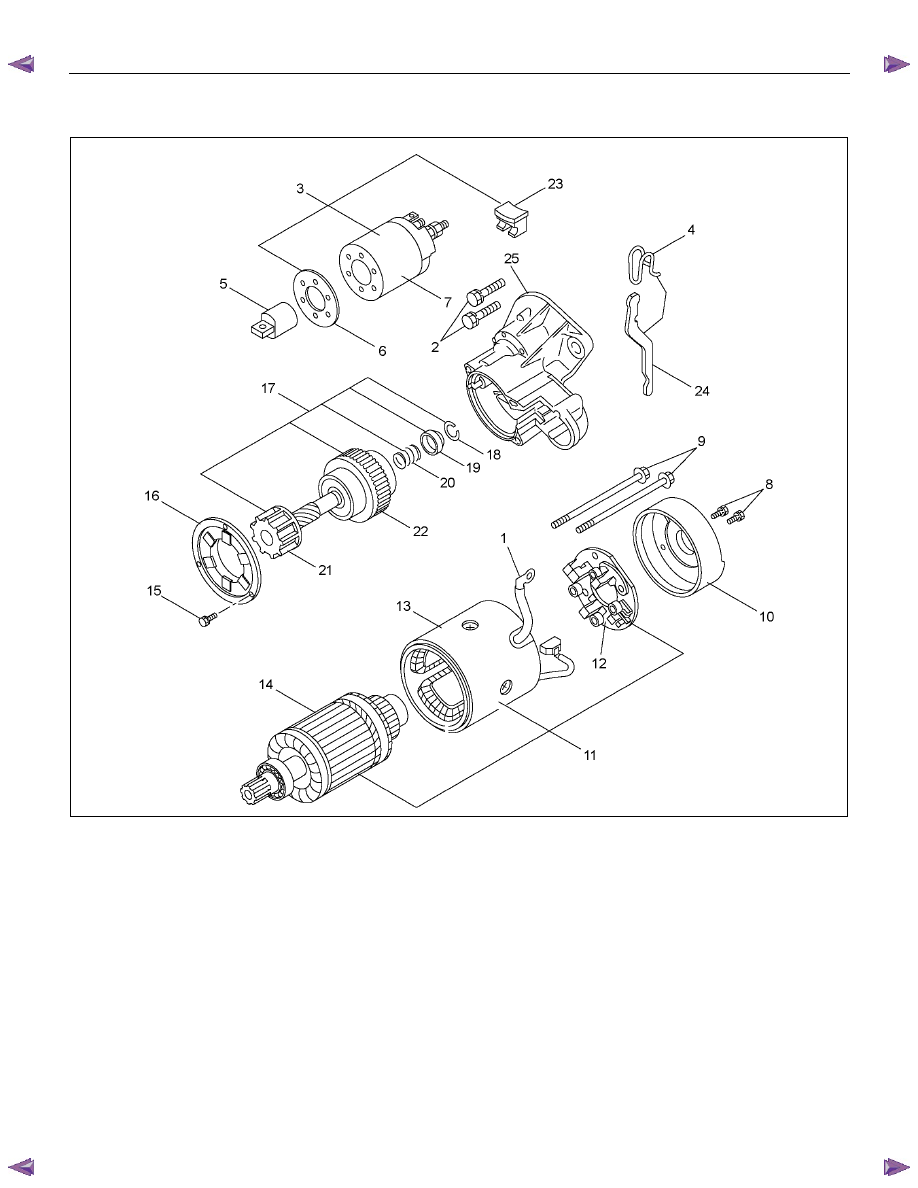

Disassembly









RTW460LF000201

Disassembly Steps

  1. Lead Wire
 2. Bolt

  3.  Magnetic Switch Assembly

 4. Torsion

Spring

 5. Plunger

 6. Dust

Cover

 7. Magnetic

Switch

 8. Screw



 9. Through

Bolt

 10.  Rear Cover

 11.  Motor Assembly

 12.  Brush Holder

 13.  Yoke





14. Armature

 15.  Bolt

 16.  Bearing Retainer

 17.  Pinion Assembly

  18.  Pinion Stopper Clip

 19.  Pinion Stopper

 20.  Return Spring

 21.  Pinion Shaft

 22.  Clutch

 23.  Dust Cover

 24.  Shift Lever

 25.  Gear Case

ENGINE ELECTRICAL (4JK1/4JJ1)  6D-17

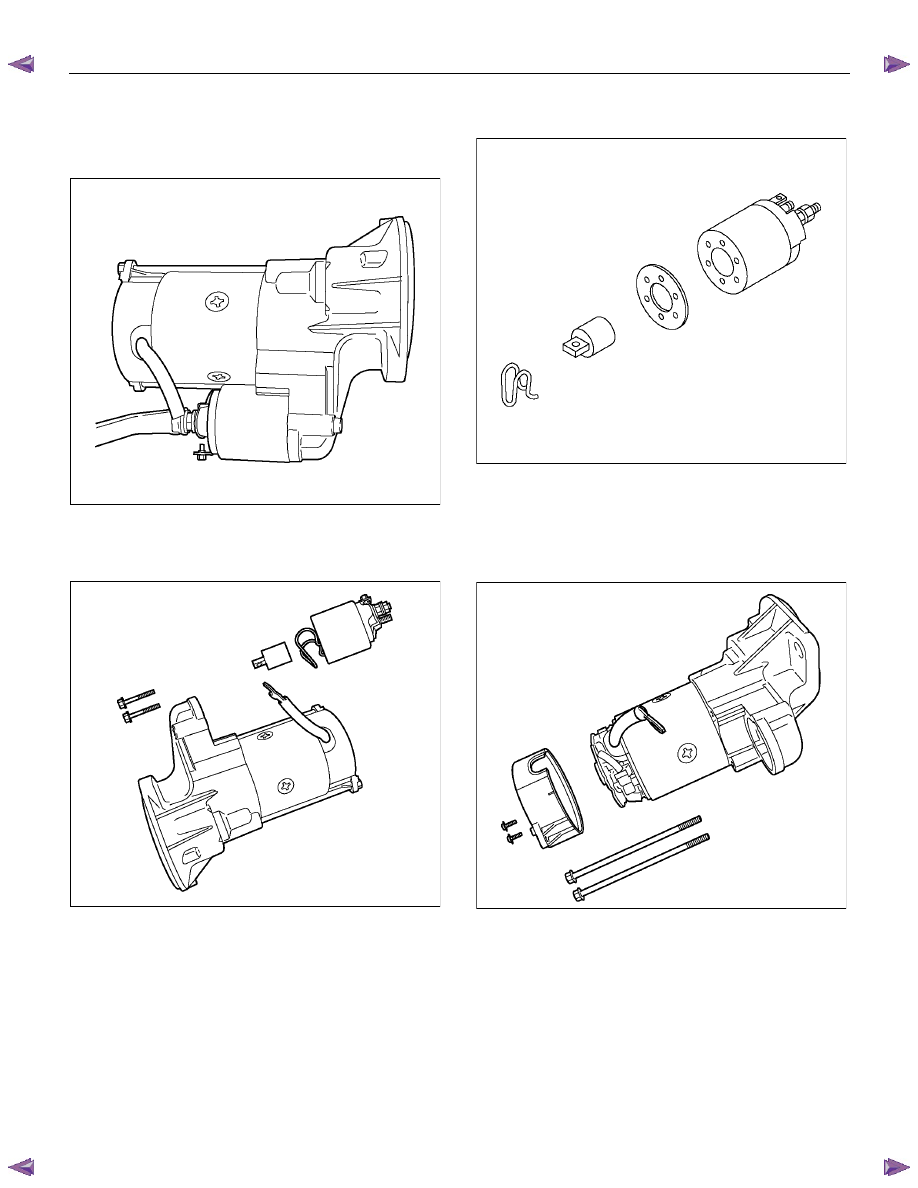

Important Operations

1. Lead Wire



Disconnect the lead wire at the magnetic switch.








RTW46DSH002601

2. Magnetic



Switch Assembly



Remove the magnetic switch bolts, then remove

the switch from the shift lever.









RTW46DSH002701





  Remove the torsion spring from the magnetic

switch.















RTW46DSH002801

3. Through Bolt

4. Screw

5. Rear Cover



Remove the through bolts, then remove the rear

cover.





RTW46DSH002901



6D-18  ENGINE ELECTRICAL (4JK1/4JJ1)

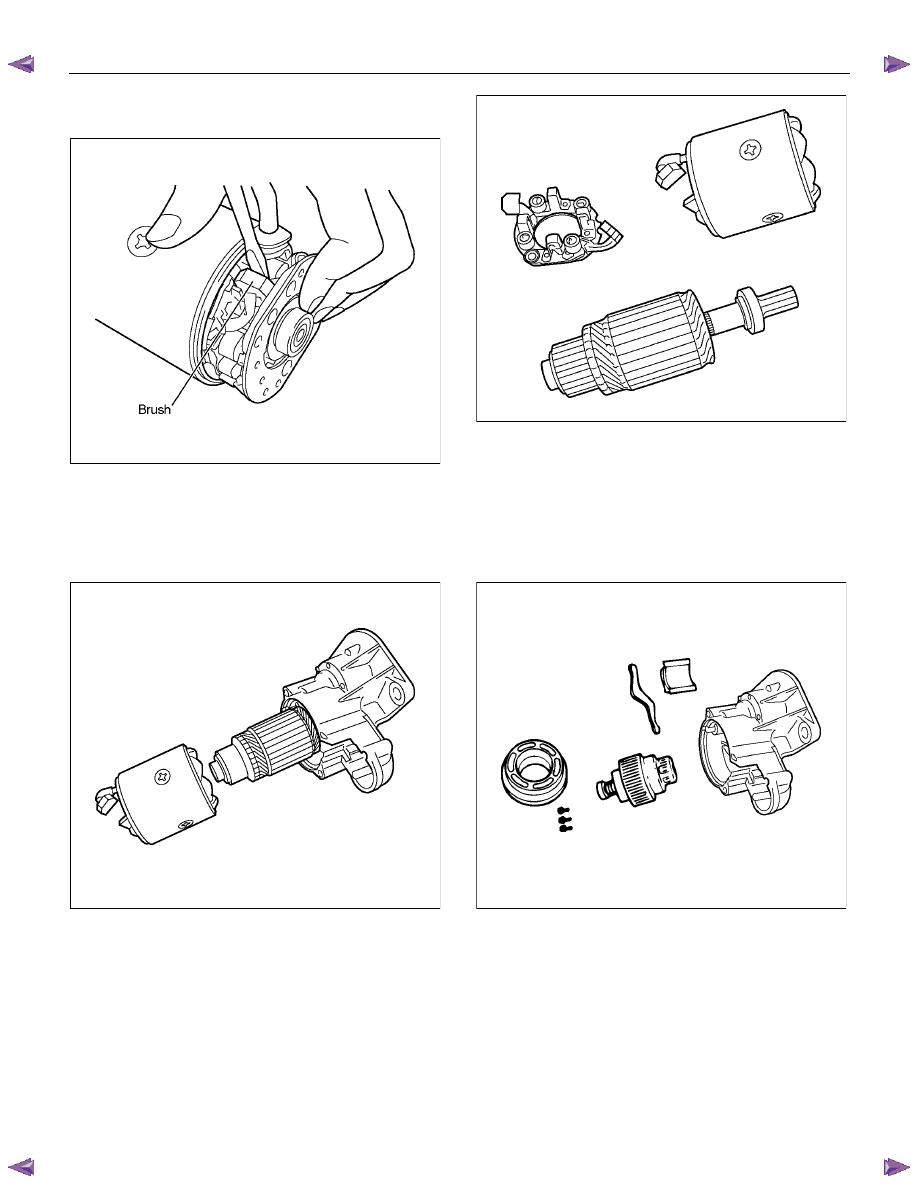

6. Motor Assembly



Remove the four brushes from the brush holders.















RTW46DSH003001



Remove the yoke along with the armature and the

brush holder from the gear case.



Remove the brushes and commutator carefully so

as not to allow them in contact with the adjacent

parts.















RTW46DSH003101

7. Brush Holder

8. Yoke

9. Armature

  Remove the brush holder and pull out the

armature assembly free from the yoke.









RTW46DSH003201

10. Bearing  Retainer

11. Pinion  Assembly

12. Dust  Cover

13. Shift  Lever

14. Gear  Case

1)  Remove the bearing retainer.

2)  Remove the pinion from the gear case.

















RTW46DSH003301

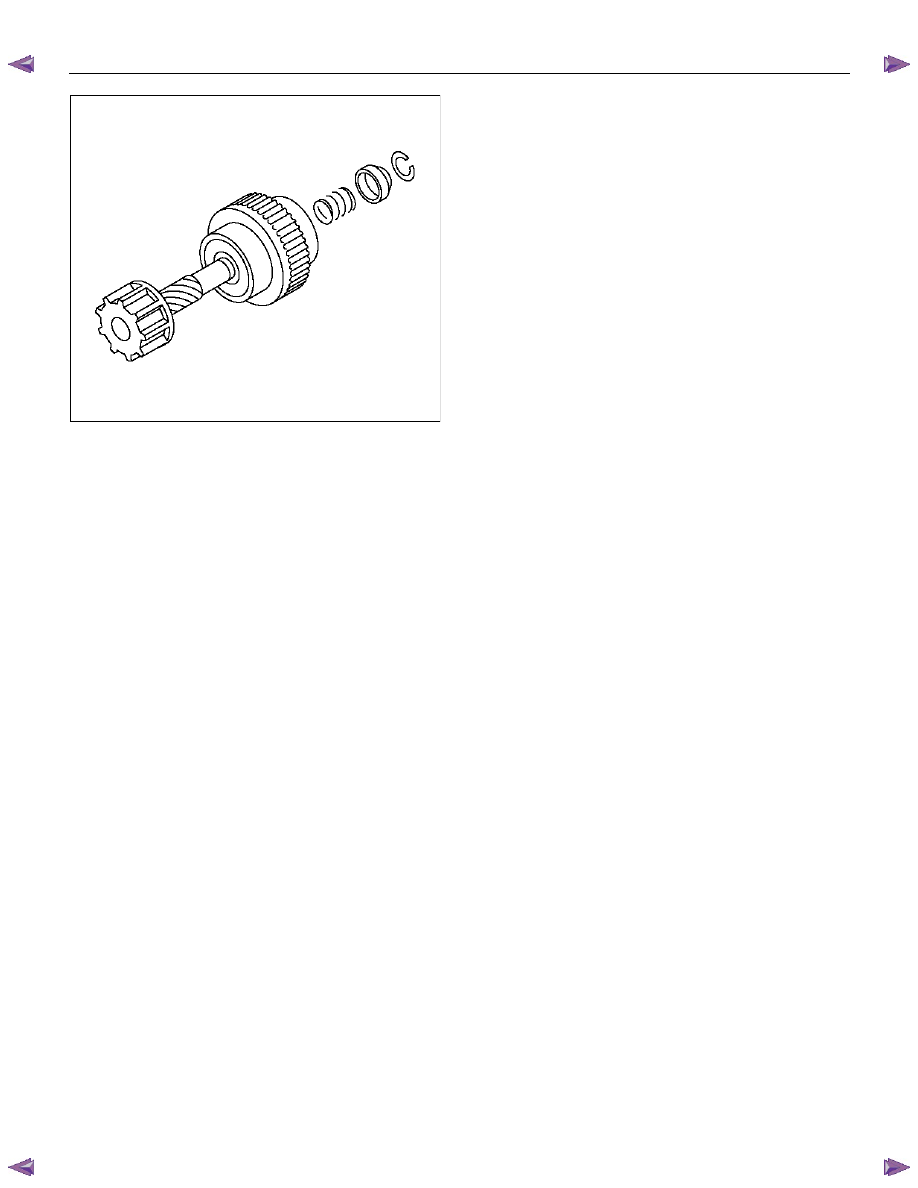

3)  Use a screwdriver to remove the stopper clip.

Then disassemble the pinion assembly.

ENGINE ELECTRICAL (4JK1/4JJ1)  6D-19

















RTW46DSH003401
