EXHAUST SYSTEM   6F – 11





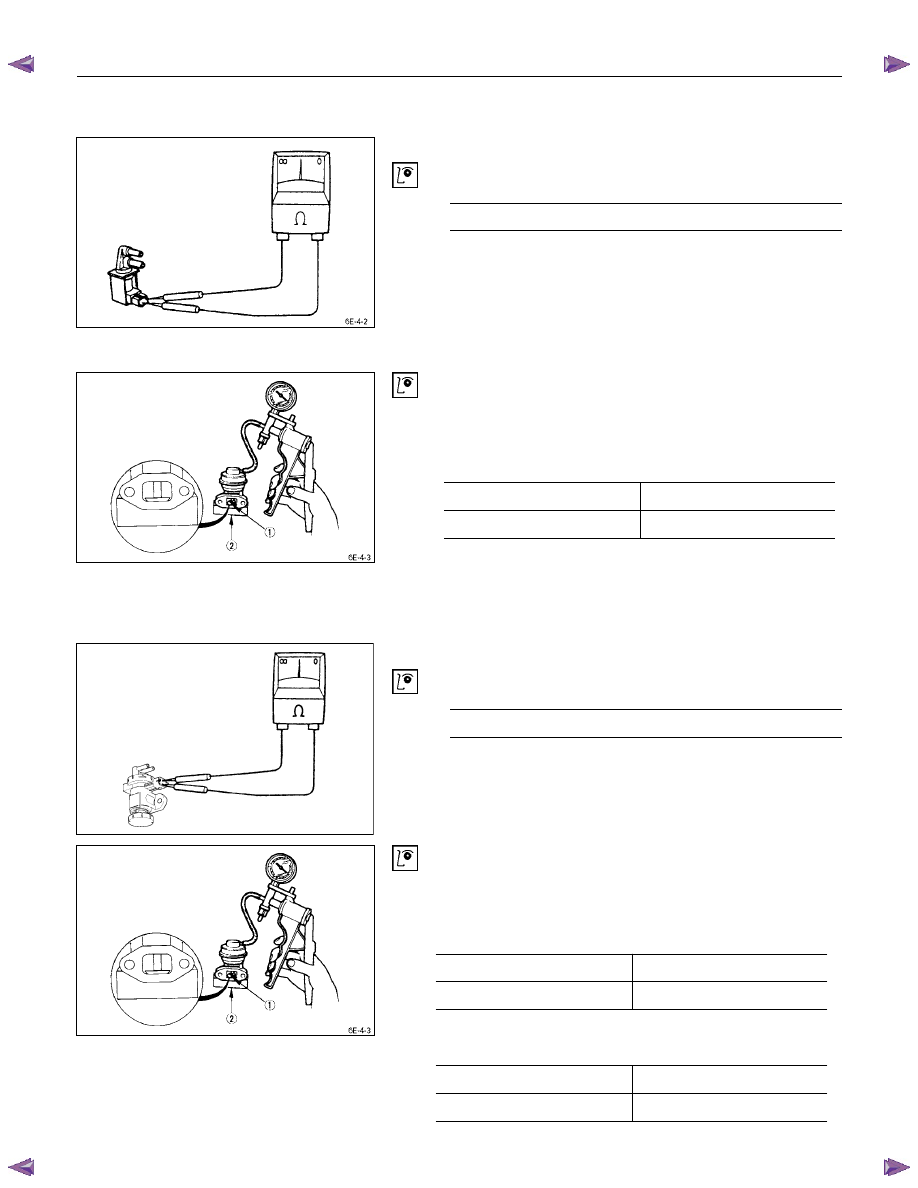

INSPECTION

4JA1T(L)







Vacuum switch valve (VSV)

Use a circuit tester to measure the V.S.V. resistance.

V.S.V Resistance

Ω at 20°C

37 ~ 44



If the resistance is not within specification, replace it.









EGR Valve


Apply vacuum to the EGR valve, check to see the valve

operation.



 Negative

Pressure



















4JA1TC/4JH1TC









RTW46ESH000301





EVRV

Use a circuit tester to measure the EVRV resistance.

EVRV Resistance

Ω at 20°C

14



If the resistance is not within specification, replace it.



EGR Valve


Apply vacuum to the EGR valve, check to see the valve

operation.





Negative Pressure 4JH1TC



Less than 250 mmHg

Not operation

More than 300 mmHg

Operation





Negative Pressure 4JA1TC



Less than 100 mmHg

Not operation

More than 170 mmHg

Operation



Less then 180 mmHg

Not operation

More than 240 mmHg

Operation

6F – 12   EXHAUST SYSTEM

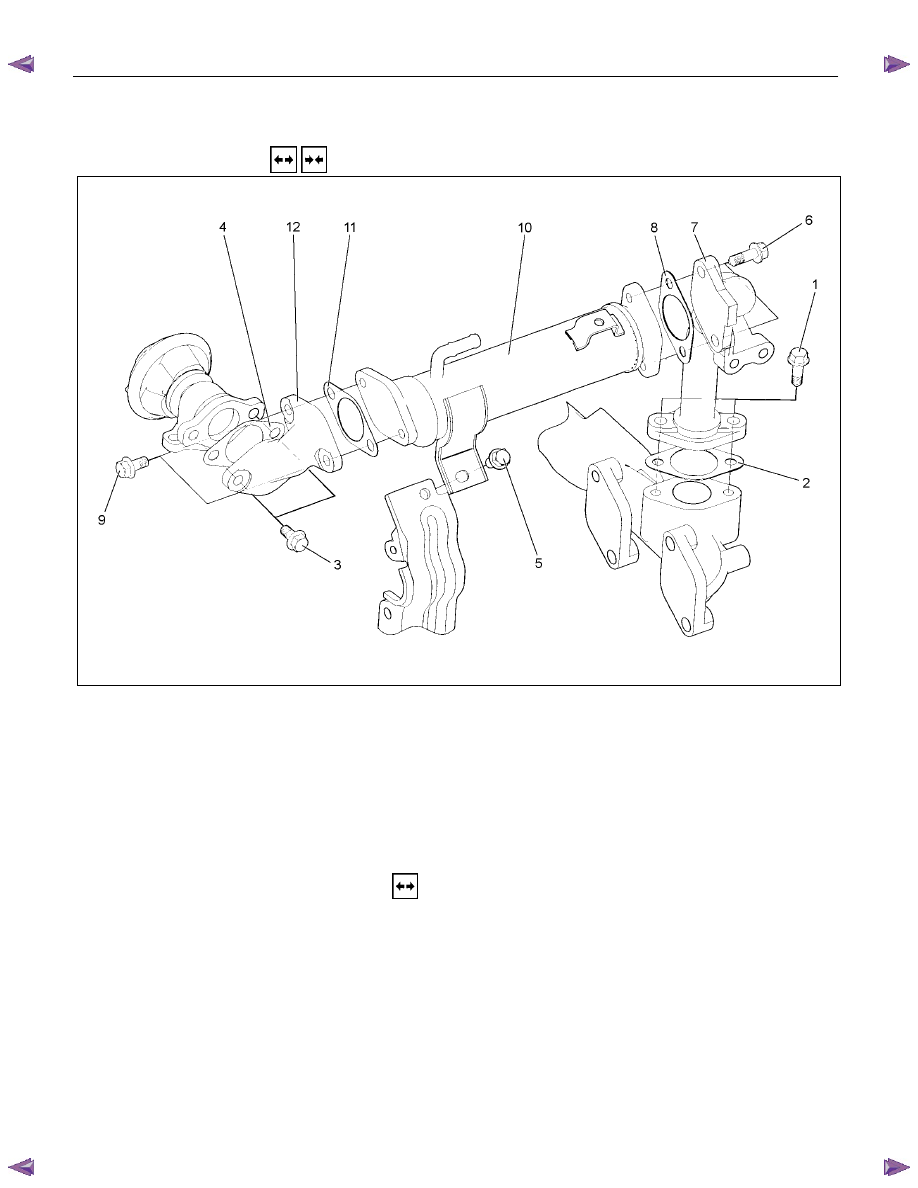

EGR COOLER (4JA1TC/4JH1TC EURO-III MODEL)



 REMOVAL AND INSTALLATION










RTW46EMF000201



Removal Steps



1. Bolt

 2.

Gasket



3. Bolt



4. Gasket

 5.

Bolt

 6.

Bolt







7. EGR Pipe Assembly



8. Gasket

 9.

Bolt

  10. EGR Cooler Assembly
 11.

Gasket

  12. EGR Cooler Adapter





Removal

1. Bolt

2. Gasket

3. Bolt

4. Gasket

5. Bolt

6. Bolt

7.  EGR Pipe Assembly

8. Gasket

9. Bolt

10. EGR Cooler Assembly

11.Gasket

12.EGR Cooler Adapter

EXHAUST SYSTEM   6F – 13











RTW46EMF000901



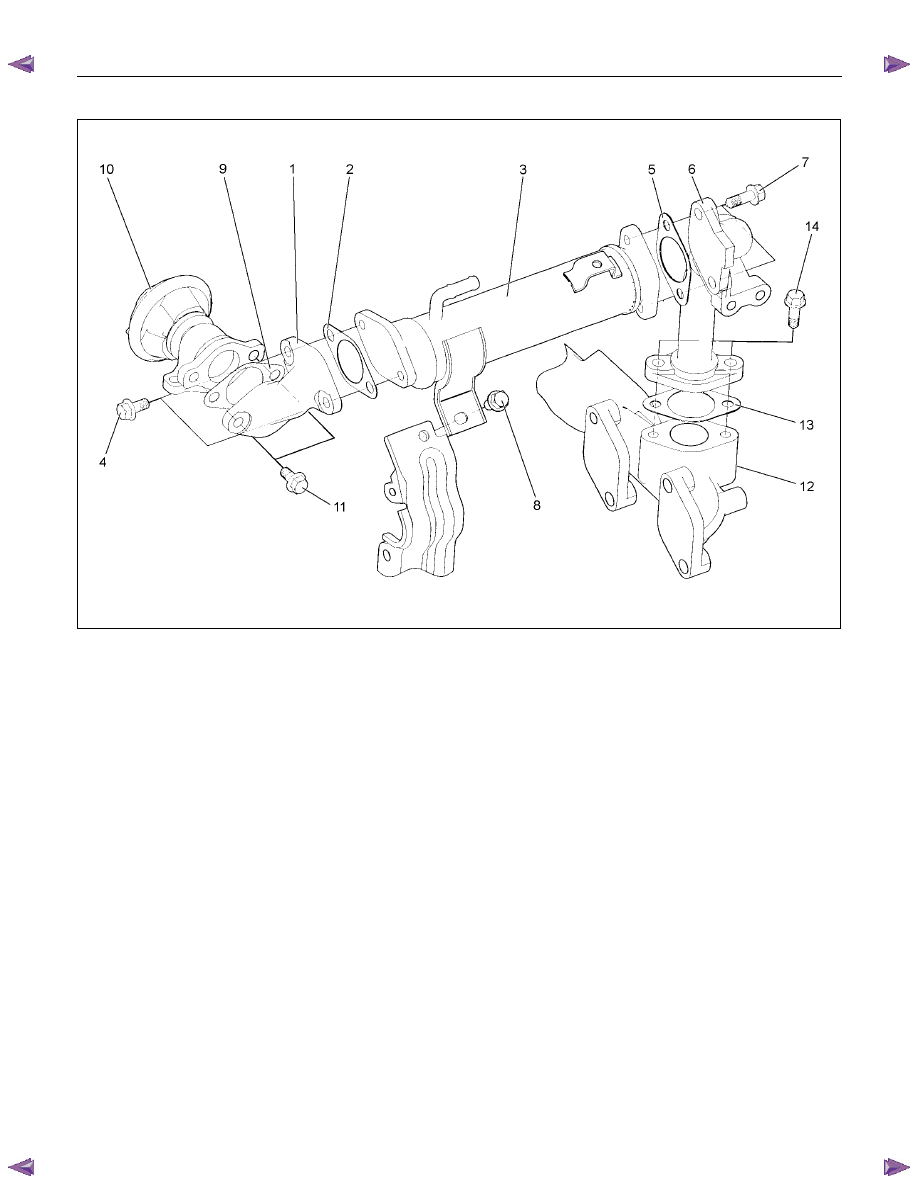

Installation steps



1. EGR Cooler Adapter

 2.

Gasket



3. EGR Cooler Assembly



4. Gasket

 5.

Bolt



6. EGR Pipe Assembly



7. Bolt









8. Bolt

 9.

Gasket

  10. EGR Valve Assembly
 11.

Bolt

  12. EXH Manifold
 13.

Gasket

 14.

Bolt



6F – 14   EXHAUST SYSTEM























































Installation

1.  EGR Cooler Adapter

2. Gasket

3.  EGR Cooler Assembly

4. Bolt



Tighten the bolts to the specified torque.



EGR adapter bolt torque

N

⋅m(kg⋅m/lb ft)

27(2.8/20)

5. Gasket

6.  EGR Pipe Assembly

7. Bolt



Tighten bolts temporarily.

8. Bolt



Tighten bolts temporarily.

9. Gasket

10. Bolt



Tighten bolts temporarily.

11.Gasket

12.Bolt



Tighten bolts temporarily.



Finally tighten all bolts to the specified torque.

  Confirm that there is no misalignment on the sealing

surface.



Bolt torque (Cooler-pipe) N

⋅m(kg⋅m/lb ft)

27(2.8/20)



Bolt torque (Cooler-bracket) N

⋅m (kg⋅m/lb ft)

24(2.4/17)



Bolt torque (Adapter-EGR valve) N

⋅m (kg⋅m/lb ft)

27(2.8/20)



Bolt torque (Pipe-manifold) N

⋅m (kg⋅m/lb ft)

27(2.8/20)
