ENGINE MECHANICAL   6A – 47

1

DISASSEMBLY

  INTERNAL PARTS

MAJOR COMPONENTS

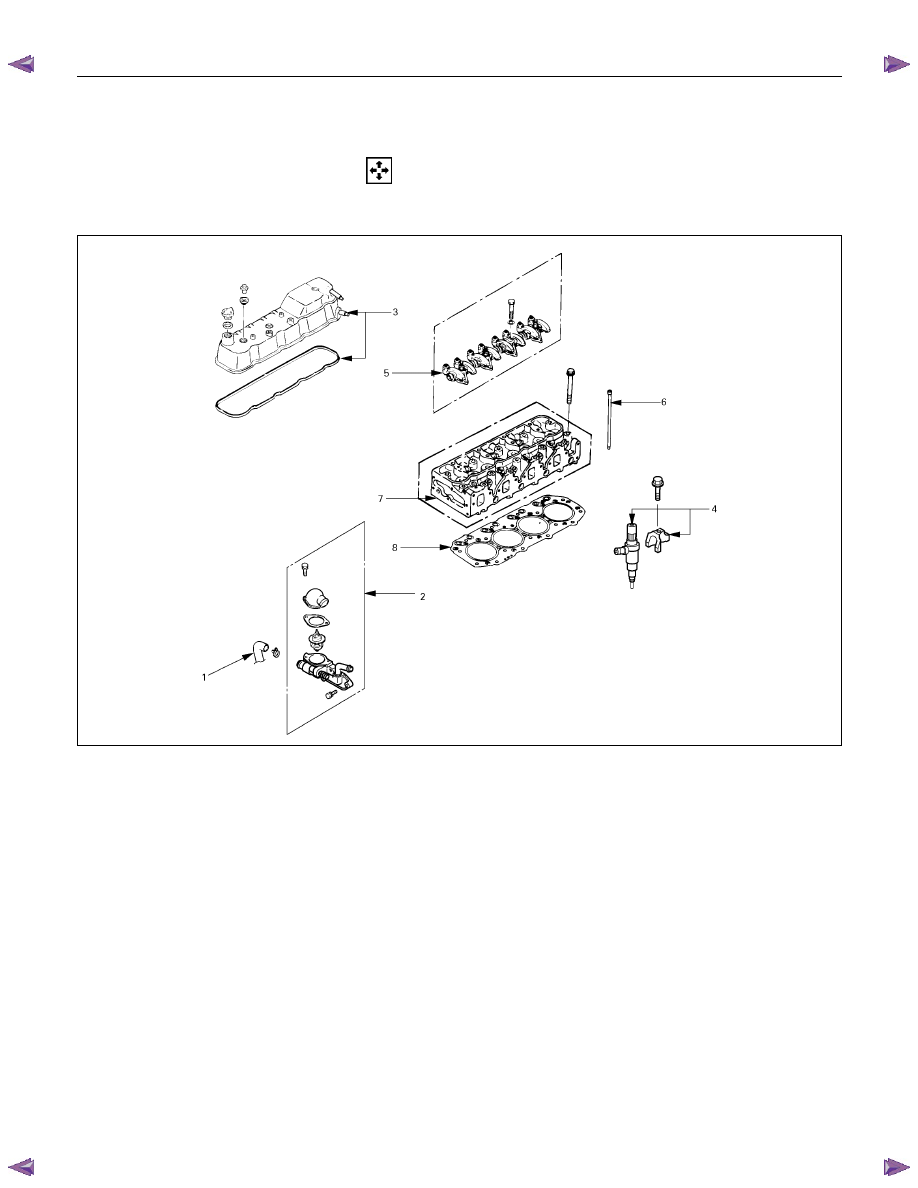

Disassembly Steps-1







 1.

Water bypass hose



5.

Rocker arm shaft and rocker

 2.

Thermostat housing with thermo





arm



switch

 6.

Push

rod

 3.

Cylinder head cover



7.

Cylinder head

 4.

Injection nozzle and bracket



8.

Cylinder head gasket



011R300001

6A – 48  ENGINE MECHANICAL













RTW46ALF000101

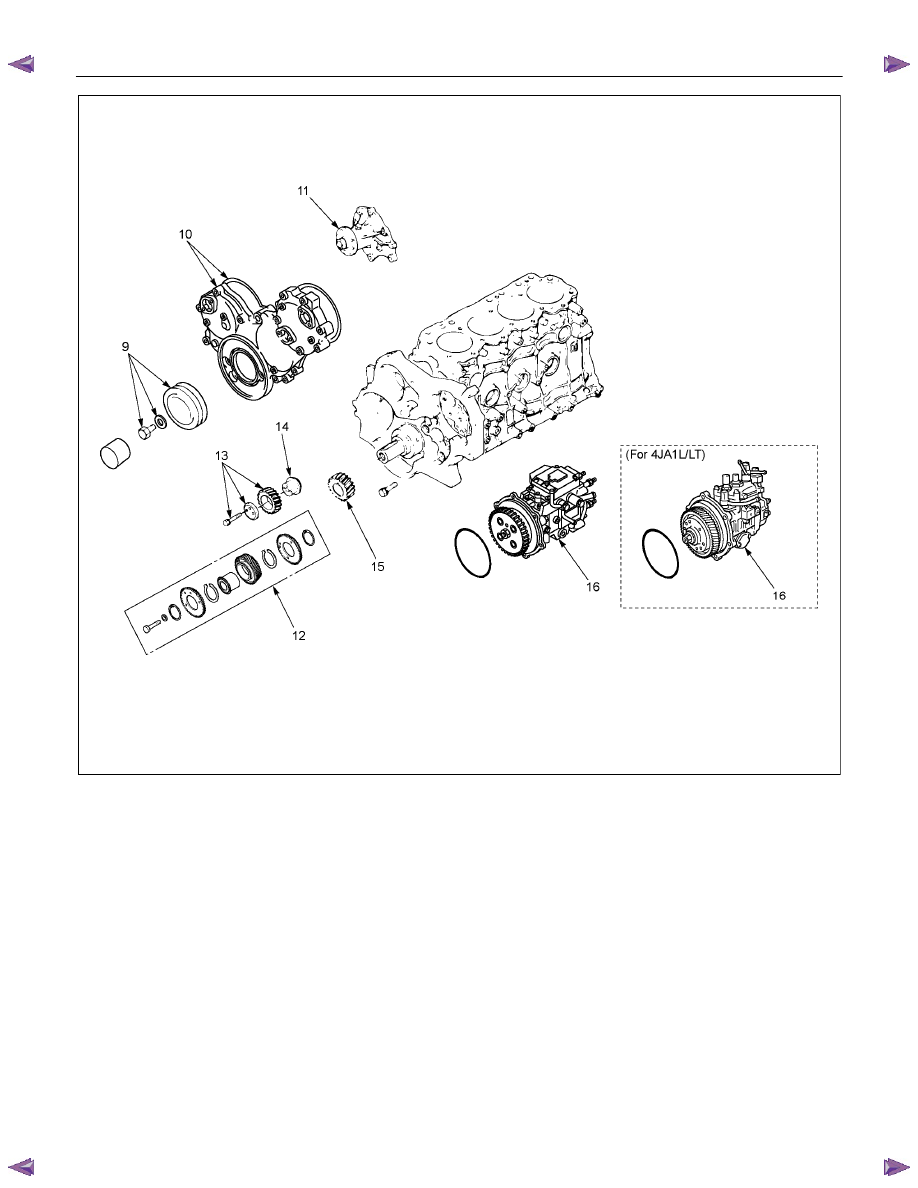

Disassembly Steps-2









9.

Crankshaft damper pulley









10.

Timing gear case cove







 11.

Water

pump









12.

Idle gear "B" and shaft









13.

Idle gear "A"









14.

Idle gear shaft









15.

Crankshaft timing gear







 16.

Injection

pump







ENGINE MECHANICAL   6A – 49





014R300005

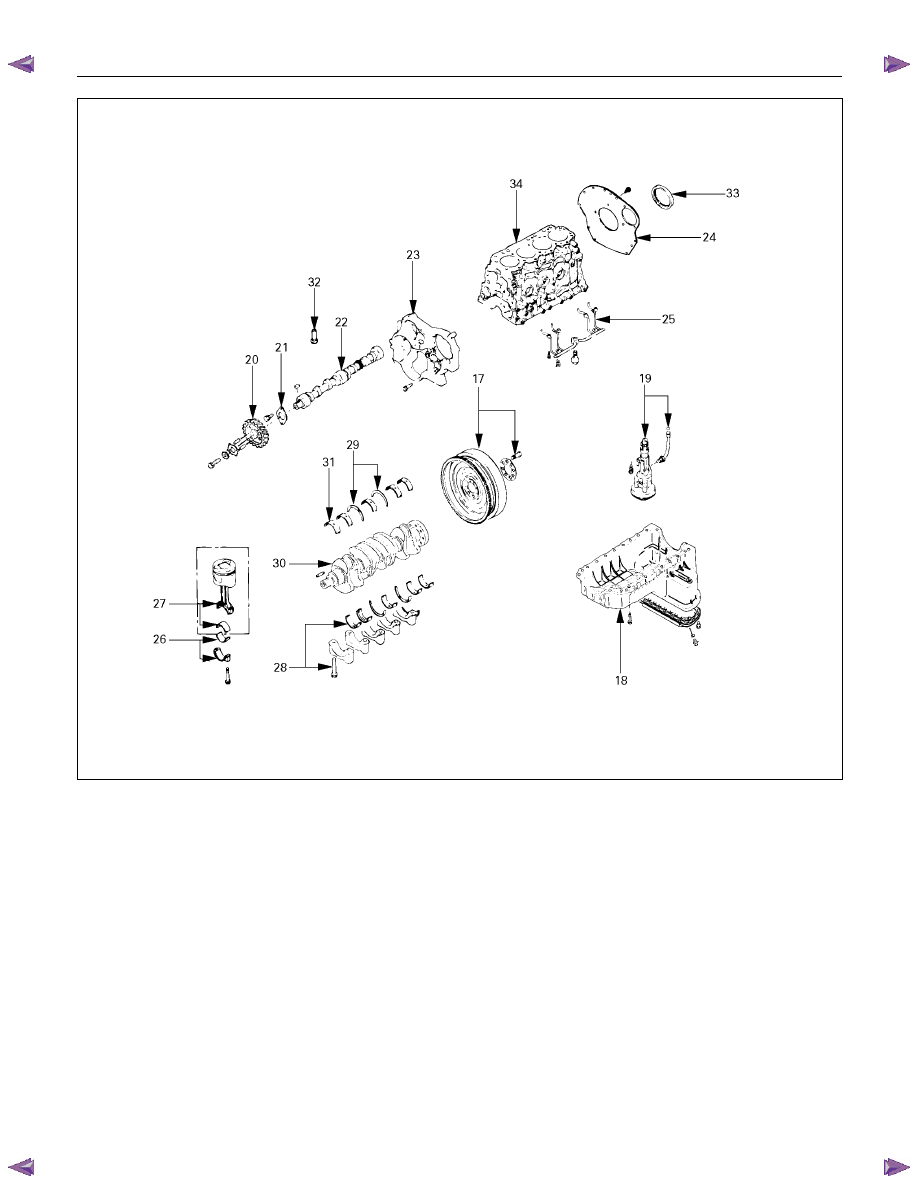

Disassembly Steps-3









17.

Flywheel



27.

Piston and connecting rod with



18.

Crank case





upper bearing



19.

Oil pump with oil pipe



28.

Crankshaft bearing cap with



20.

Camshaft timing gear





lower bearing



21.

Camshaft thrust plate



29.

Crankshaft thrust bearing

 22.

Camshaft

 30.

Crankshaft



23.

Timing gear case



31.

Crankshaft upper bearing



24.

Cylinder body rear plate



32.

Tappet



25.

Piston cooling oil jet



33.

Crankshaft rear oil seal



26.

Connecting rod bearing cap with



34.

Cylinder body



lower

bearing

















6A – 50  ENGINE MECHANICAL

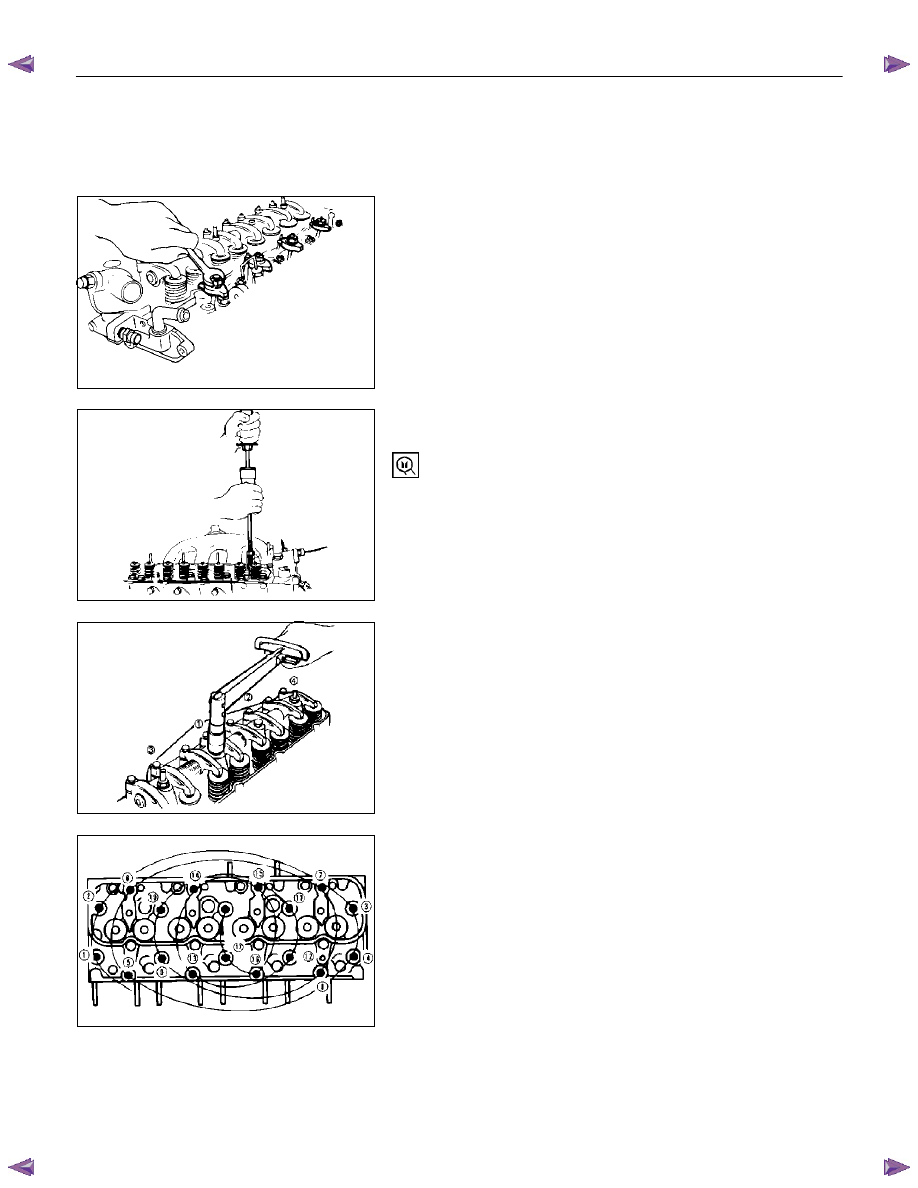

Disassembly





1.  Water Bypass Hose

2.  Thermostat Housing with Thermo Switch

3.  Cylinder Head Cover





4.  Injection Nozzle and Bracket

1.  Remove the injection nozzle bracket bolts.

















2.  Use the injection nozzle remover and the sliding

hammer to remove the injection nozzle together.

Injection Nozzle Remover: 5-8840-2723-0

Sliding Hammer:                 5-8840-0019-0













5.  Rocker Arm Shaft and Rocker Arm

Loosen the rocker arm shaft bracket bolts in numerical
order a little at a time.

Note:

Failure to loosen the rocker arm shaft bracket bolts in
numerical order a little at a time will adversely affect the
rocker arm shaft.



6. Push

Rod













7. Cylinder

Head

Loosen the cylinder head bolts in numerical order a little at
a time.

Note:

Failure to loosen the cylinder head bolts in numerical
order a little at a time will adversely affect the cylinder
head lower surface.



8.  Cylinder Head Gasket

9.  Crankshaft Damper Pulley







011R100002

011RY00005

011RY00006

011RY00007
