Isuzu KB P190. Manual - part 1283





8A-194  ELECTRICAL-BODY AND CHASSIS

HEADLIGHT LEVELING

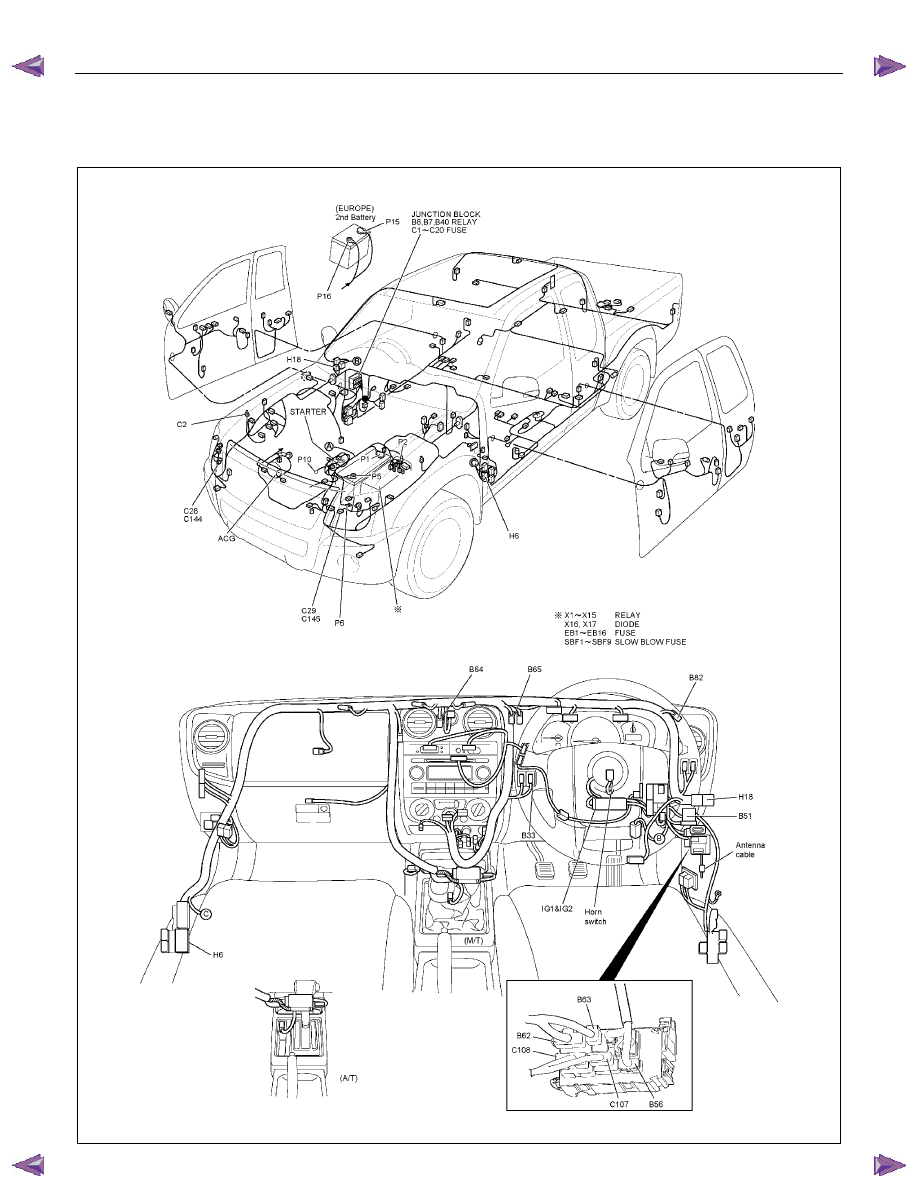

PARTS LOCATION (RHD)
















RTW78AXF037301 & RTW78AXF043501

ELECTRICAL-BODY AND CHASSIS  8A-195

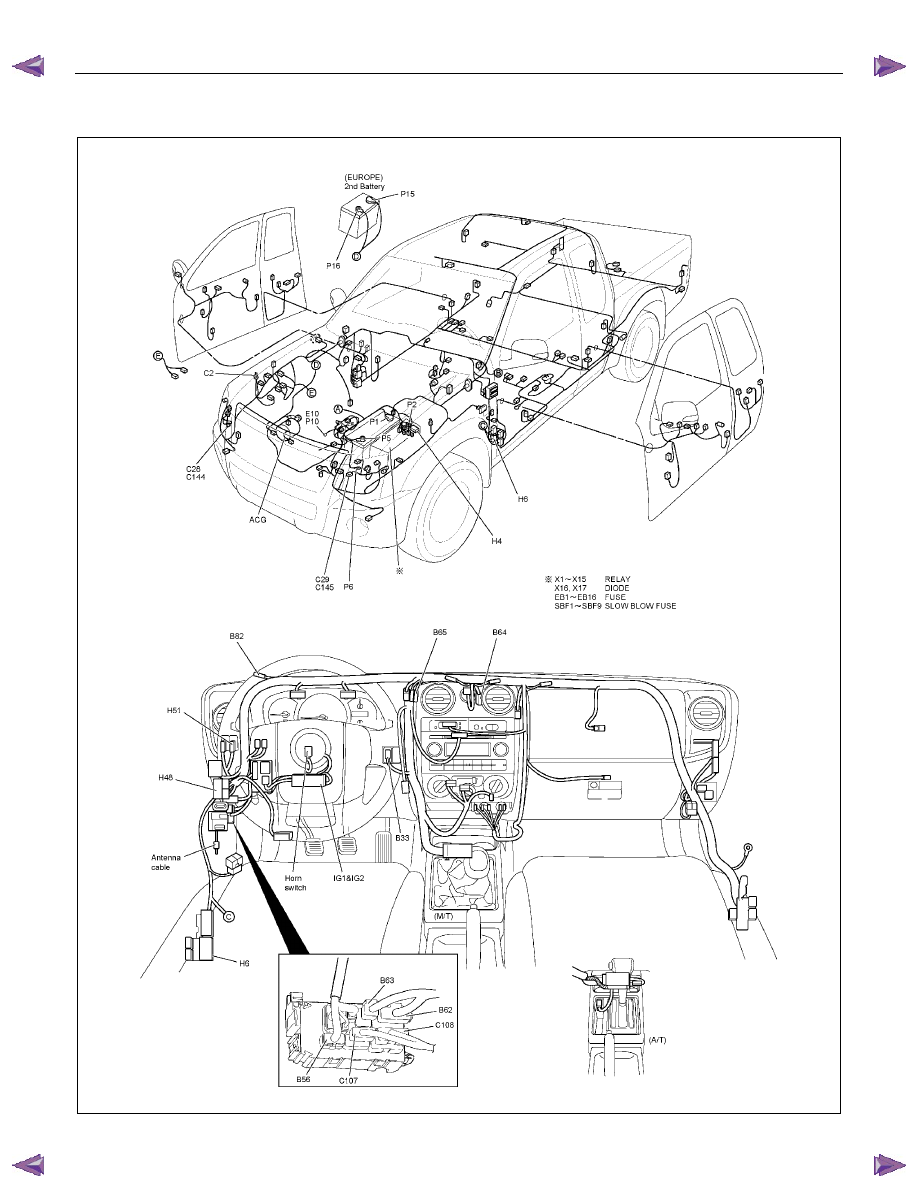

PARTS LOCATION (LHD)
















RTW78AXF037401 & RTW78AXF043601

8A-196  ELECTRICAL-BODY AND CHASSIS

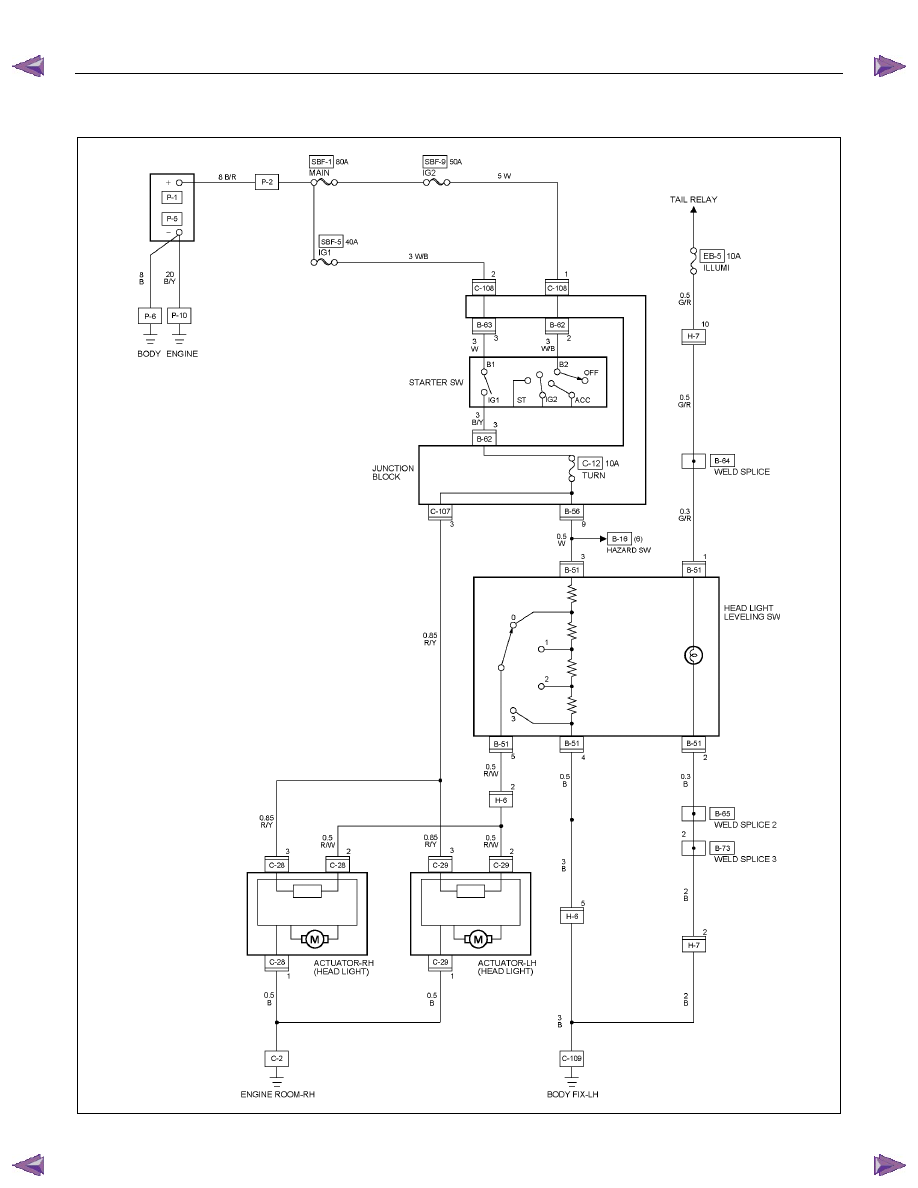

CIRCUIT DIAGRAM C24SE (RHD)









RTW680XF007601

ELECTRICAL-BODY AND CHASSIS  8A-197

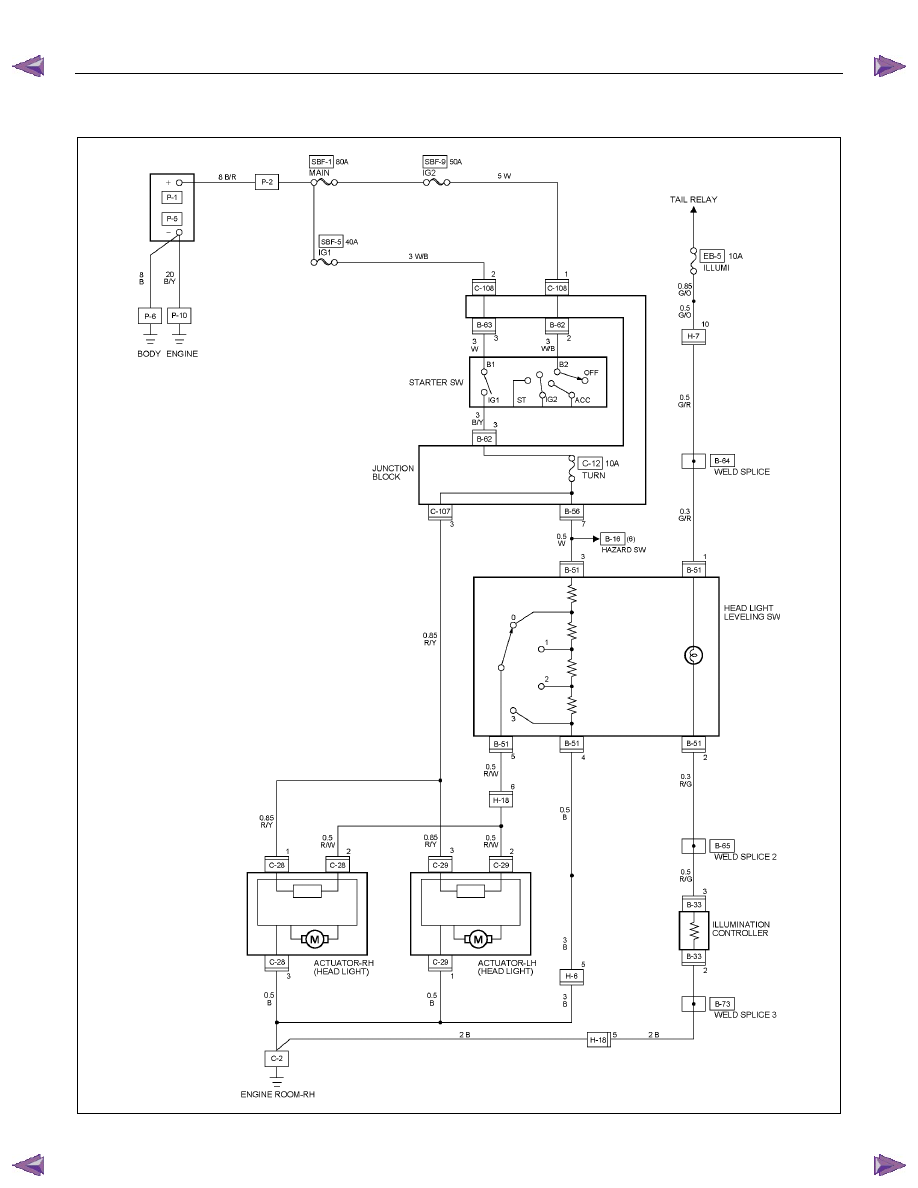

CIRCUIT DIAGRAM C24SE (LHD)









RTW680XF007501
