7B-20  MSG MODEL

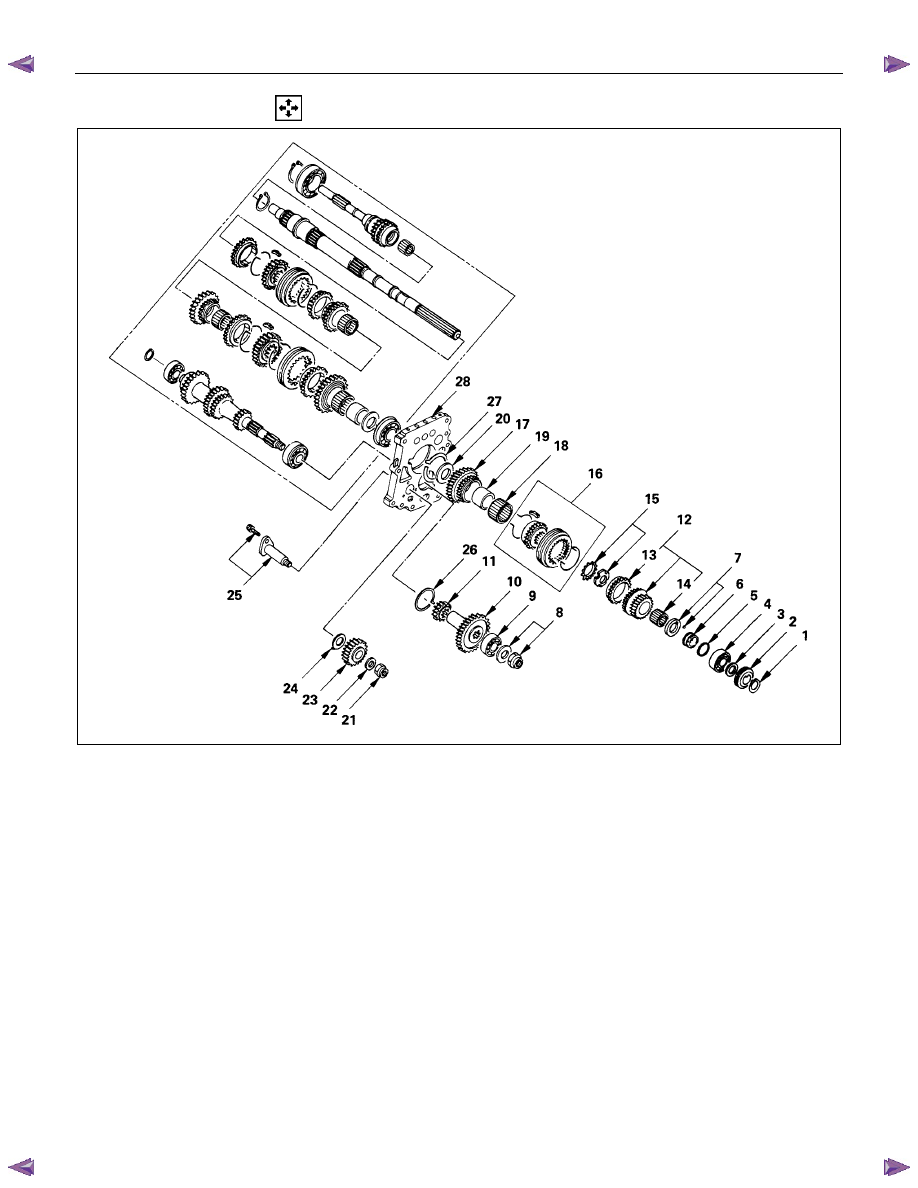

  REVERSE GEAR AND 5TH GEAR





Disassembly Steps



1. Bearing snap ring



2. Speedometer drive gear and lock ball



3. Bearing spacer



4. Mainshaft end ball bearing



5. Thrust ring snap ring



6. Thrust washer thrust ring



7. Thrust washer and lock ball



8. Counter reverse gear nut and washer

▲  9. Counter end ball bearing

▲10. Counter 5th gear
  11. Counter reverse gear
  12. 5th gear
  13. 5th block ring
  14. Needle bearing





▲15. Mainshaft lock nut and washer

▲16. Rev. - 5th synchronizer assembly
  17. Reverse gear
  18. Needle bearing
  19. Needle bearing collar
  20. Thrust washer
  21. Counter reverse gear lock nut
  22. Thrust washer
  23. Reverse idler gear
  24. Thrust washer
  25. Reverse idler shaft
▲26. Bearing snap ring

▲27. Bearing snap ring

▲28. Intermediate plate




MSG MODEL  7B-21









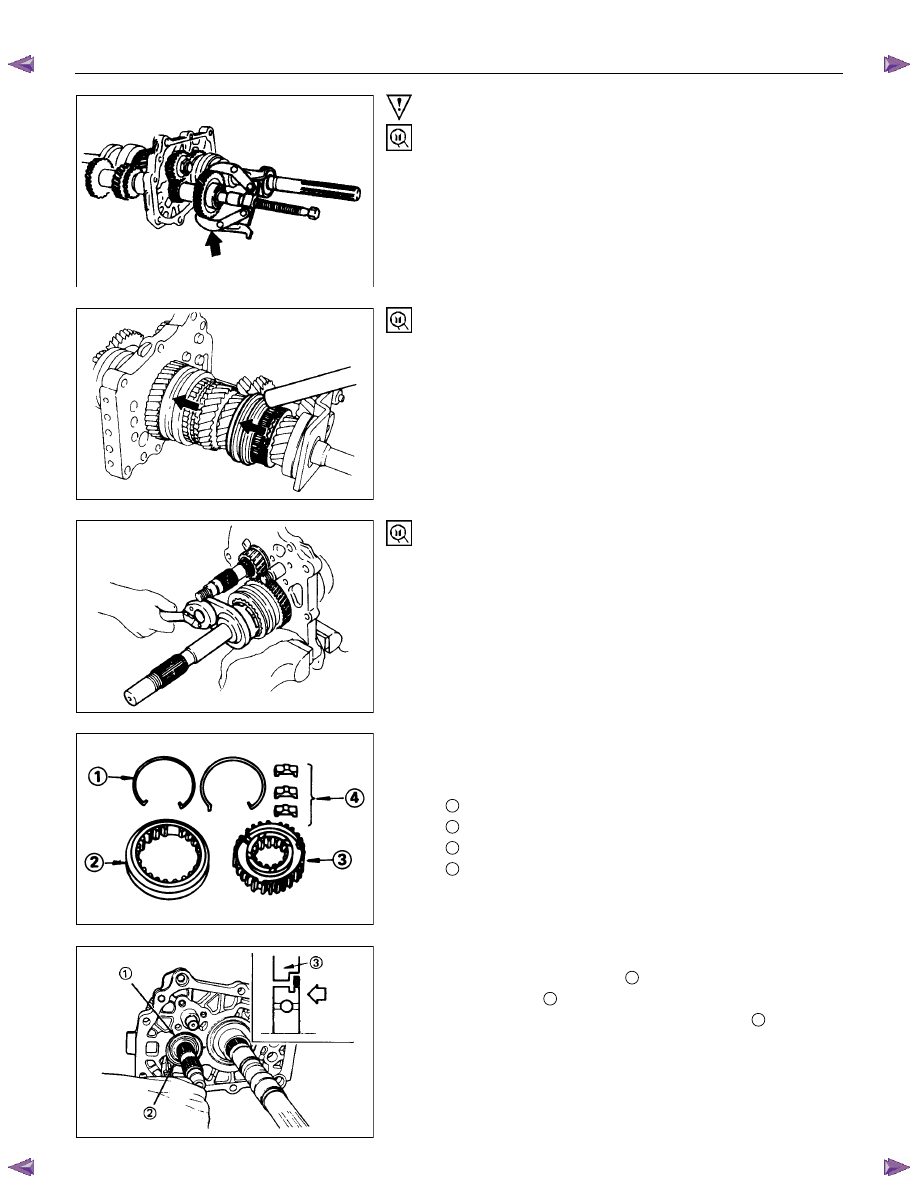

Important Operations

9. Counter End Ball Bearing

10. Counter 5th Gear
Use a gear remover to remove the counter 5th gear with the
ball bearing.
Gear Remover : 5-8840-0013-0 (J-22888)










15. Mainshaft Lock Nut and Washer

1)  Engage the 3rd - 4th synchronizer with the 3rd gear.

2)  Engage the 1st - 2nd synchronizer with the 1st gear.

3) Attach a holding fixture to the mainshaft and the

countergear.



Holding Fixture : 5-8840-2001-0 (J-29768)











4)  Use a lock nut wrench to remove the lock nut.



Lock Nut Wrench: 5-8840-0353-0 (J-36629)












16. Rev. - 5th Synchronizer Assembly

1)  Remove the synchronizer assembly as a set.

2)  Disassemble the synchronizer assembly.

1

 Springs

2

 Sleeve

3

 Clutch Hub

4

 Inserts













26. Bearing Snap Ring

1)  Insert the snap ring pliers

1

 into the counter gear bearing

snap ring hole

2

.



The snap ring hole is in the intermediate plate

3

.

2) Use the snap ring pliers to force open the counter gear

bearing snap ring.



Tap on the front of the intermediate plate.



The ball bearing snap ring will come free.



7B-22  MSG MODEL










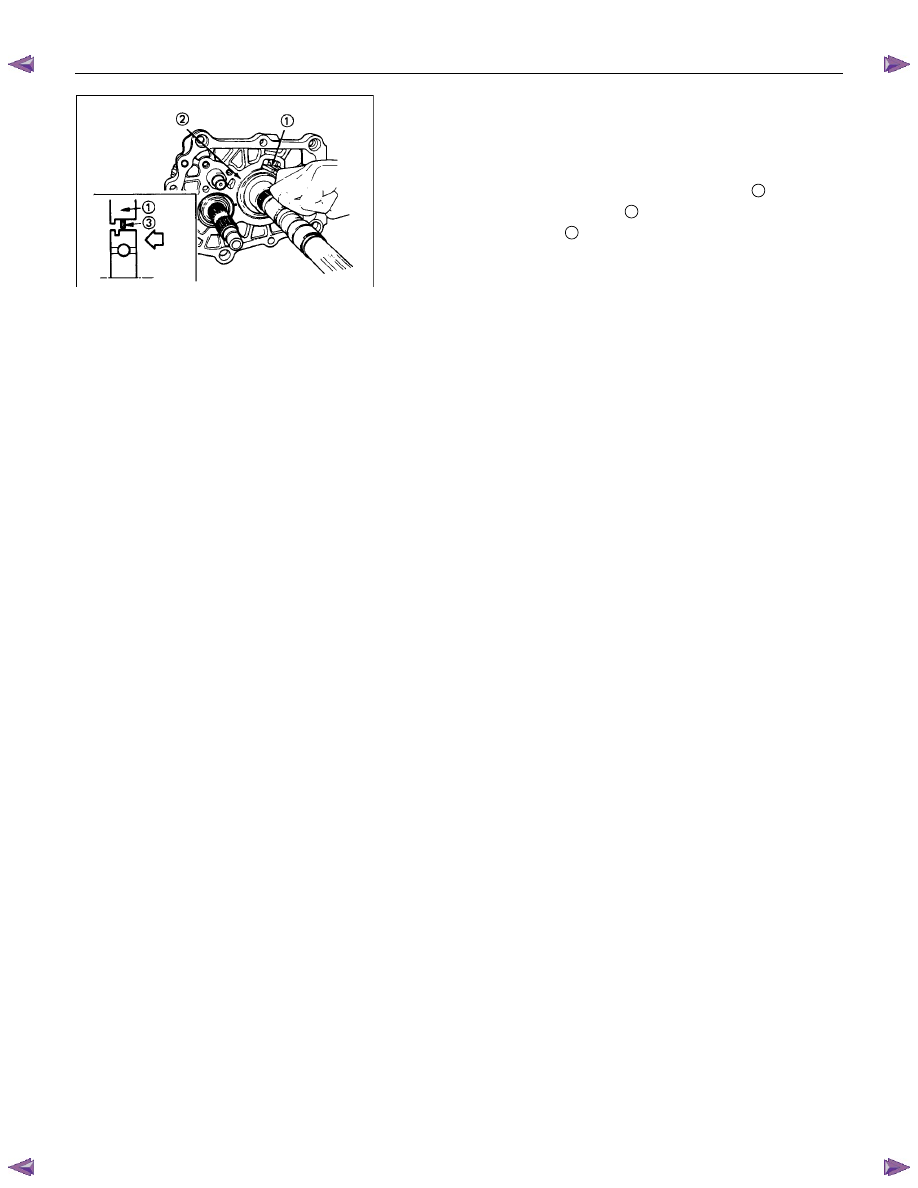

27. Bearing Snap Ring

28. Intermediate  Plate

1)  Insert the snap ring pliers into the mainshaft bearing snap

ring hole.



The snap ring hole is in the intermediate plate

2

.

2) Use the snap ring pliers

1

to force open the mainshaft

bearing snap ring

3

.



Hold the snap ring open with the pliers.

3) Push the intermediate plate toward the rear of the

transmission to remove it.



The ball bearing snap ring will come free.





MSG MODEL  7B-23

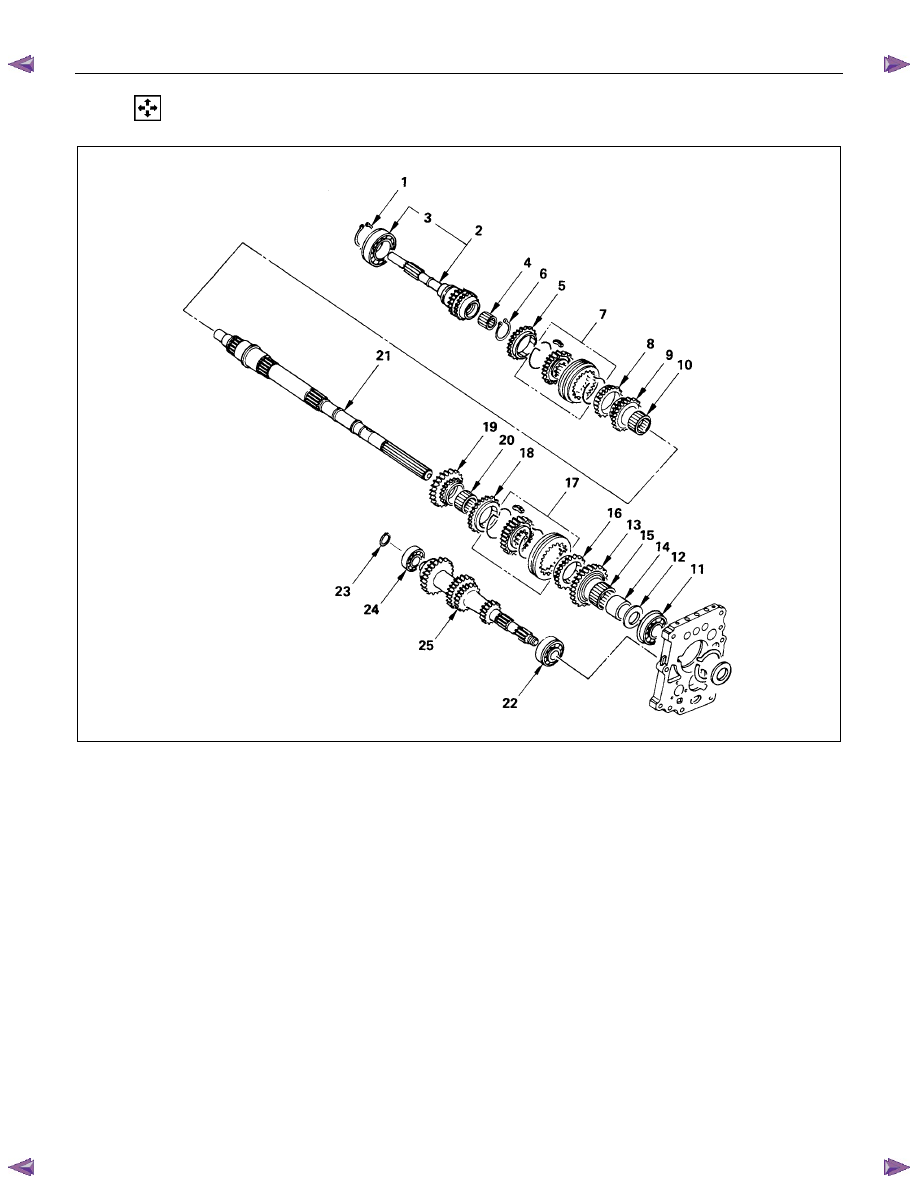

  TOP GEAR SHAFT, MAINSHAFT GEAR AND COUNTER GEAR







Disassembly Steps

▲  1. Top gear shaft snap ring

▲  2. Top gear shaft

▲  3. Ball bearing


4. Needle bearing



5. 4th block ring



6. Mainshaft snap ring

▲  7. 3rd - 4th synchronizer assembly


8. 3rd block ring



9. 3rd gear

  10. Needle bearing
▲11. Mainshaft ball bearing
  12. 1st gear thrust washer
  13. 1st gear





  14. Needle bearing collar
  15. Needle bearing
  16. 1st block ring
▲17. 1st - 2nd synchronizer assembly
  18. 2nd block ring
  19. 2nd gear
  20. Needle bearing
 21.

Mainshaft

▲22. Rear ball bearing
  23. Bearing snap ring
▲24. Front ball bearing
  25. Counter gear
